Sujet : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bonjour à tous,

Voila j'expose mon soucis.
Après avoir décider de changer mon vieux thermostat filaire très compliqué à configurer, j'ai investi dans un netatmo.
J'ai mis plusieurs jours à brancher correctement mon thermostat netatmo sur ma chaudière De Dietrich MCR 24/28, j'ai fini par trouver comment raccorder le relais à la chaudière et ou brancher les 4 fils (les fils gris et noir sur le relais X9 en 7 et 8, et les fis marron et bleu sur le relaix x7 en 1 et 3) bref, la connexion est bonne, le relais est détecté par l'application, le thermostat communique bien avec la chaudière, tout à l'air ok...

Mais voila mon problème, lorsque je monte la température sur le thermostat (ou l'appli) j'entends le clic de déclenchement mais au niveau de la chaudière rien ne se passe, le chauffage ne se met pas en route malgré l'affichage sur l'appli qui indique "chaudière en marche"
J'ai été regarder dans les réglages de la chaudière mais rien n'y fait, j'ai bien vérifier que le chauffage soit bien activé (paramètre P3) mais toujours pas de chauffage.

Est ce que quelqu'un à une idée ?
Merci d'avance pour votre aide, je joins la notice de ma chaudière si ça peut aider.

Jofou

Sujets pièces jointes

Attachment icône Notice+installation+et+entretien+MCR+24-28+BIC+web.pdf 3.97 mb, 5037 téléchargements depuis. 09-09-2018

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bonjour.
Je ne connais pas le netatmo mais nous allons essayer de comprendre.
Tout d'abord il faut vous assurer que votre chaudière peut communiquer avec un thermostat a contact sec, ce n'est pas le cas de certaines de-Dietrich. Mais supposons que oui...


Je crois que j'aurais branché le thermostat sur le bornier X6 en 4 et 5, la c'est sur que c'est du 220V, car le bornier X7 en position 7 c'est destiné a piloter une vanne gaz externe, nous ne sommes pas surs qu'il délivre bien de 220V.

Avez vous une sonde extérieure banche sur votre chaudière.
N'existe pas un troisième fil sur le thermostat, Si tel est le cas, il peu y avoir confusion ! êtes vous sur que vous avez bien branche les fils d'ouverture, et pas un fil de fermeture qui correspondrait a la commende d'un climatiseur.


Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

X-Niel a écrit:

Bonjour.
Je ne connais pas le netatmo mais nous allons essayer de comprendre.
Tout d'abord il faut vous assurer que votre chaudière peut communiquer avec un thermostat a contact sec, ce n'est pas le cas de certaines de-Dietrich. Mais supposons que oui...


Je crois que j'aurais branché le thermostat sur le bornier X6 en 4 et 5, la c'est sur que c'est du 220V, car le bornier X7 en position 7 c'est destiné a piloter une vanne gaz externe, nous ne sommes pas surs qu'il délivre bien de 220V.

Avez vous une sonde extérieure banche sur votre chaudière.
N'existe pas un troisième fil sur le thermostat, Si tel est le cas, il peu y avoir confusion ! êtes vous sur que vous avez bien branche les fils d'ouverture, et pas un fil de fermeture qui correspondrait a la commende d'un climatiseur.


Bonsoir,

Tout d'abord merci beaucoup pour votre aide.
C'est un vrai casse tête cette chaudière...non je n'ai pas de sonde extérieure.
J'ai 4 fils en sortie de mon relais netatmo et j'avais tout branché sur le x9 mais il n'y avait pas d'alimentation, j'avais mis le fil marron et le fil orange à la place de ceux existant qui alimentait le thermostat filaire, cela me paraissait logique mais au final c'était les fils gris et noirs qu'il fallait mettre (j'ai eu de l'aide sur un forum)
Bref, ce n'est pas impossible que mes branchements soient mauvais, en tout cas tout est bien alimenté et syncho, et je pensais plutôt a un soucis de paramétrage de la chaudière, mais vous avez raison mieux vaut tout vérifier smile
Donc je peux essayer de modifier le branchement des cables d'alimentation, je précise que d'après le site netatmo il n'y a pas de polarité à respecter et l'on peut brancher dans n'importe quel sens les 2 fils.
Je vous joins la doc netatmo

Sujets pièces jointes

Attachment icône manual3_fr-FR.pdf 545.04 kb, 517 téléchargements depuis. 09-09-2018

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bonsoir, ton contact sec sur x9 et 7/8 sont bons moi je mais en générale mon 230v sur la partie alim de la chaudiere (pas facile pas forcément beaucoup de place), essaie de remettre ton pont sur x9 et 7/8 voir si ton chauffage part bien ? Si oui c'est au niveau de ton thermostat connectée qu'il faudra voir. Ne tire pas d'eau chaude pendant tes travaux ça évite une tempo. Ta pompe tourne t'elle lorsque tu entends le clic de ton thermostat ?

5

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bonjour,

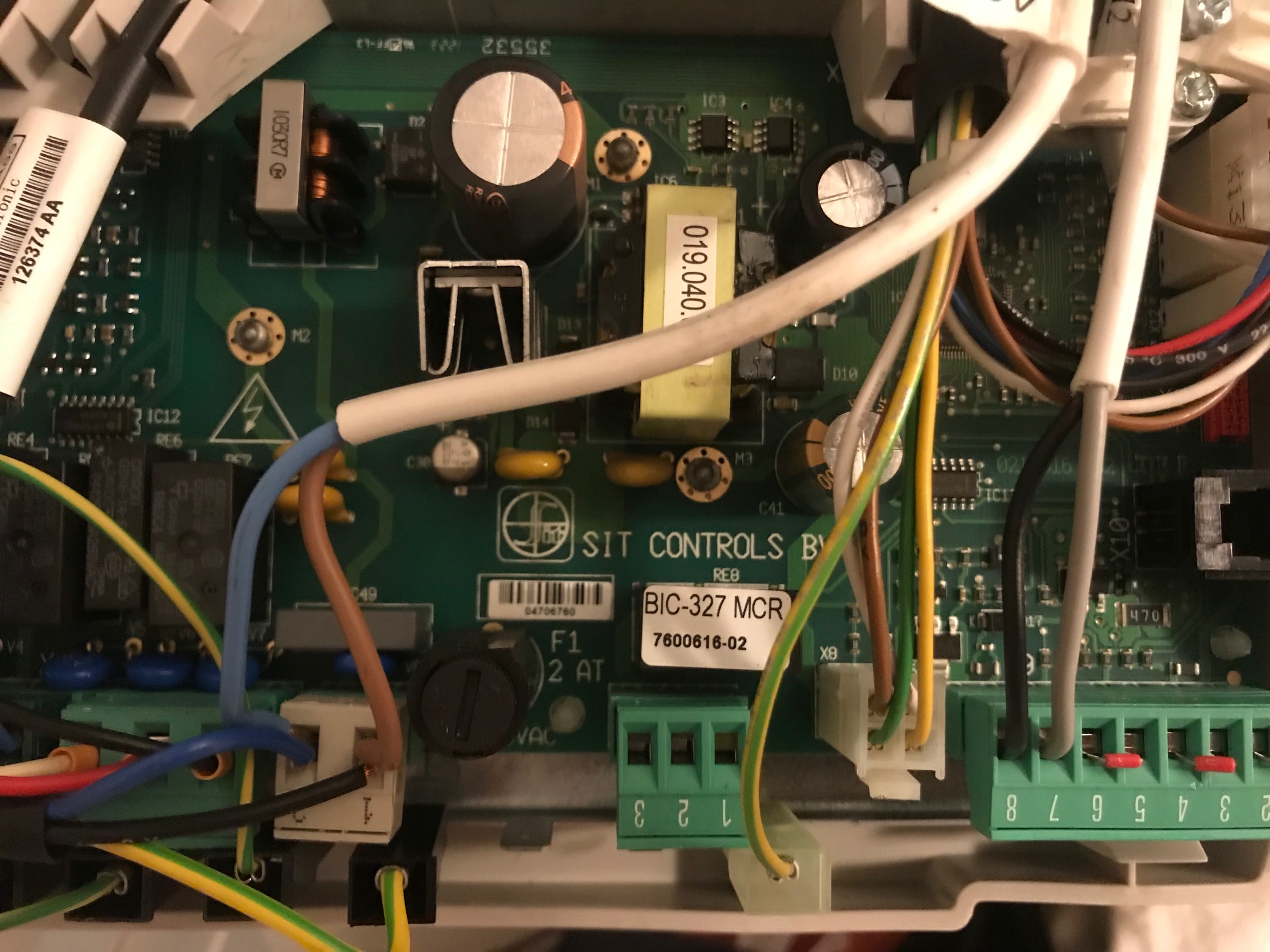

Voici des photos, il y a mon branchement actuel avec l'alim du relais en X6 et les fils du relais en x9 (7 et 8) puis une impression d'écran de l'appli quand je monte la température et le cadran de la chaudière.
En tout cas, je pense que les branchements sont bon, car ça communique bien car en montant la température, la chaudière se met bien en route, la seule chose c'est que les radiateurs ne chauffent pas...

Merci à vous

Sujets pièces jointes

Branchement.jpg, 610.34 kb, 2016 x 1512
Branchement.jpg 610.34 kb, 216 téléchargements depuis. 10-09-2018

cadran.jpg, 334.22 kb, 2016 x 1512
cadran.jpg 334.22 kb, 113 téléchargements depuis. 10-09-2018

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

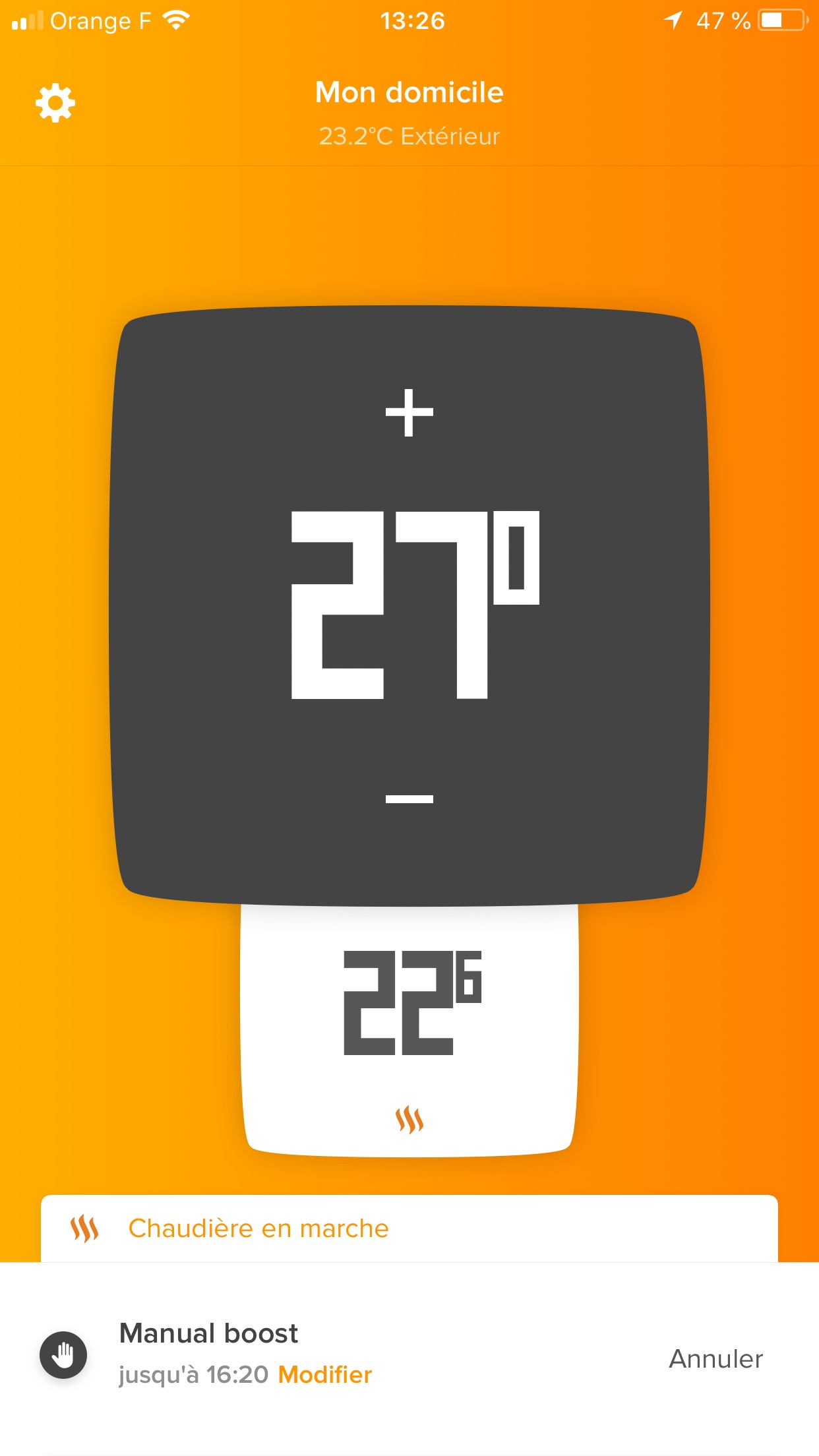

et voici l'application qui indique bien que la chaudière marche

Sujets pièces jointes

Appli.jpg, 145.27 kb, 1242 x 2208
Appli.jpg 145.27 kb, 101 téléchargements depuis. 10-09-2018

7

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Vous dites que la chaudière démarre a la réception signal provenant du thermostat, mais les radiateurs ne chauffent pas.

Essayez de voir si les radiateurs sont ouverts au moins un d'entre eux, si vous avez de robinet thermostatiques sur les radiateurs vérifiez que ne sont pas bloques.

Vérifiez bien que toutes les vannes sont ouvertes sous la chaudière, parce que si je comprends bien le problème ne viens pas du thermostat pas de la circulation.

Si vous désirez vraiment savoir si c'est le thermostat qui est en cause débranchez le deux fils du thermostat sur les borniers 7 et 8 et remettez le pont, ensuite démarrez manuellement la chaudière et dites nous ce qui se passe

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

8

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

X-Niel a écrit:

Vous dites que la chaudière démarre a la réception signal provenant du thermostat, mais les radiateurs ne chauffent pas.

Essayez de voir si les radiateurs sont ouverts au moins un d'entre eux, si vous avez de robinet thermostatiques sur les radiateurs vérifiez que ne sont pas bloques.

Vérifiez bien que toutes les vannes sont ouvertes sous la chaudière, parce que si je comprends bien le problème ne viens pas du thermostat pas de la circulation.

Si vous désirez vraiment savoir si c'est le thermostat qui est en cause débranchez le deux fils du thermostat sur les borniers 7 et 8 et remettez le pont, ensuite démarrez manuellement la chaudière et dites nous ce qui se passe

Oui mes radiateurs sont bien ouverts, j'ai regardé les robinets et ils ne sont pas bloqués.
De quels vannes parlez vous sous la chaudière ? je n'ai rien touché depuis l'hiver dernier.
Je vais tester sans le thermostat mais je ne sais pas trop comment déclencher directement depuis la chaudière car avant tout se faisait via le thermostat filaire.

9

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bon ben je viens d'essayer, j'ai retiré le thermostat et au bout de 5mn mes 2 radiateurs du salon chauffent...donc c'est un soucis de communication entre le thermostat et la chaudière, qu'en pensez vous ?

10

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Au moins vous êtes fixé. perso je suivrais le conseil de Niel et je brancherais le récepteur du thermostat surs les borniers adéquats.

X-Niel a écrit:

Je crois que j'aurais branché le thermostat sur le bornier X6 en 4 et 5, la c'est sur que c'est du 220V, car le bornier X7 en position 7 c'est destiné a piloter une vanne gaz externe, nous ne sommes pas surs qu'il délivre bien de 220V.

De toute façon vou n'avez rien a perdre au point ou vous en êtes.

Ensuite il y a une chose que vous n'avez pas pris en compte.

Une autre piste possible

Les thermostats connectés prennent en compte la température extérieure, si la température extérieure est trop élevé par rapport au programme du thermostat, il allume la chaudière mais la coupe de suite vu que la température ext. est assez elevé et le thermostat considere que le local n'as pas besoin d’être chauffé.

11

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Darius a écrit:

Au moins vous êtes fixé. perso je suivrais le conseil de Niel et je brancherais le récepteur du thermostat surs les borniers adéquats.

X-Niel a écrit:

Je crois que j'aurais branché le thermostat sur le bornier X6 en 4 et 5, la c'est sur que c'est du 220V, car le bornier X7 en position 7 c'est destiné a piloter une vanne gaz externe, nous ne sommes pas surs qu'il délivre bien de 220V.

De toute façon vou n'avez rien a perdre au point ou vous en êtes.

Ensuite il y a une chose que vous n'avez pas pris en compte.

Une autre piste possible

Les thermostats connectés prennent en compte la température extérieure, si la température extérieure est trop élevé par rapport au programme du thermostat, il allume la chaudière mais la coupe de suite vu que la température ext. est assez elevé et le thermostat considere que le local n'as pas besoin d’être chauffé.


C'est fait, j'ai modifié mes branchements avant mes tests, je suis sur le bornier x6
Par contre, c'est possible effectivement que ça ne fonctionne pas à cause de la température extérieure, j'y avais pas penser...je vais devoir attendre que le froid revienne, mais si c'est pas ça, bonjour la galère smile

12

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Pourrais-tu prendre une photo de la carte vue de plus loin ? (Dans l'état initial du x9, sans thermostat donc)

13 Dernière modification par jofou (14-09-2018 18:45:01)

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

LoneWulf a écrit:

Pourrais-tu prendre une photo de la carte vue de plus loin ? (Dans l'état initial du x9, sans thermostat donc)

Est ce que ça peut t'aider cette photo, les cables entourés sont les rajouts de relais du thermostat ?

Sujets pièces jointes

Screenshots_2015-10-12-18-05-43.jpg, 807.1 kb, 2560 x 1600
Screenshots_2015-10-12-18-05-43.jpg 807.1 kb, 317 téléchargements depuis. 14-09-2018

14

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Pour moi les branchements sont bons, ça devrait fonctionner, il faudrait voir s'il ne manque pas un réglage à faire dans les menus de la chaudière.

Par contre si j'en crois la notice il devrait y avoir un pont entre le 3 et 4 du X9, non, je pense que tu as du le retirer par erreur.

Si tu mets le thermostat sur 30°, regarde sur la chaudière si il y a une demande de chauffage (icône de radiateur à priori)

Si ce n'est pas le cas, il faudrait passer le paramètre P4 à 2.

Tiens moi au courant de si ça fonctionne.

15

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

LoneWulf a écrit:

Pour moi les branchements sont bons, ça devrait fonctionner, il faudrait voir s'il ne manque pas un réglage à faire dans les menus de la chaudière.

Par contre si j'en crois la notice il devrait y avoir un pont entre le 3 et 4 du X9, non, je pense que tu as du le retirer par erreur.

Si tu mets le thermostat sur 30°, regarde sur la chaudière si il y a une demande de chauffage (icône de radiateur à priori)

Si ce n'est pas le cas, il faudrait passer le paramètre P4 à 2.

Tiens moi au courant de si ça fonctionne.

J'ai remis le pont en 3 et 4, je pense aussi que les branchements sont bons.
Quand je mets à 30° ça démarre bien mais au bout d'un moment ça s’éteint et les chauffages ne sont pas chaud...l’icône de radiateur est bien affiché et mon P4 est bien en 2.
Merci pour l'aide.

16

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Il faut regarder au moment de la demande de chauffe si la chaudière passe bien à l'état 3 à un moment.

Vérifie aussi que P5 est bien à 0.

Si c'est bien le cas, c'est du coté Netatmo qu'il faut voir...

17

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

LoneWulf a écrit:

Il faut regarder au moment de la demande de chauffe si la chaudière passe bien à l'état 3 à un moment.

Vérifie aussi que P5 est bien à 0.

Si c'est bien le cas, c'est du coté Netatmo qu'il faut voir...

P5 est bien à 0
Et en démarrant via l'application en mettant à 30°, j'ai le chiffre 8 à coté du logo chauffage

18

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Bonjour,

J'ai refait un test ce matin à la fraiche car les températures étaient basses.
le déclenchement se fait bien, mais ça fait 45mn que le logo température est affiché et pas un radiateur chaud...je déprime !
en regardant dans les paramètres de la chaudière, dans le menu T2 et T3 j'ai 22° je me demande si c'est suffisant, une idée ?
Merci

19

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

Je ne sais pas a qui corresponde T2 et T3 sur ce modèle de chaudière, mais si c'est la température de départ vers les radiateurs s'est trop bas.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

20

Re : [Résolu] PB Thermostat Netatmo sur chaudière De Dietrich MCR 24/28

X-Niel a écrit:

Je ne sais pas a qui corresponde T2 et T3 sur ce modèle de chaudière, mais si c'est la température de départ vers les radiateurs s'est trop bas.


C'est peut être ça et ça expliquerait pourquoi ça se coupe au bout d'un moment
