Sujet : Thermostat Netatmo sur De Dietrich MCR Plus

Bonjour à tous,

Je viens d'emménager dans une maison équipée d'une chaudière à gaz De Dietrich MCR plus.
Elle est équipée d'un thermostat qui est connecté à la chaudière via un récepteur.

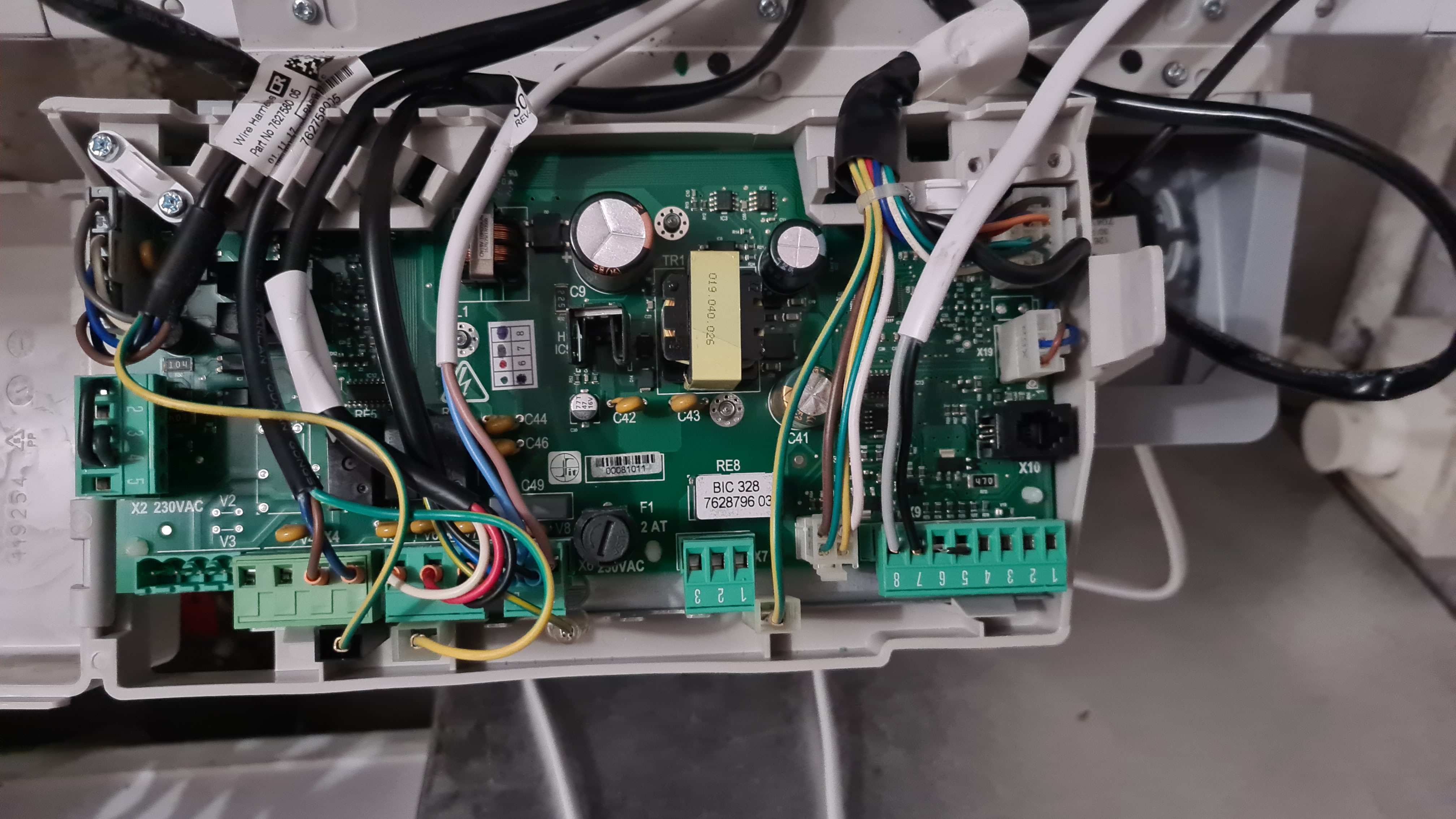

Ce récepteur est branché directement sur la chaudière avec 2 fils (bleubet marron comme sur la photo 1).
Je souhaite le remplacer par un thermostat Netatmo mais ce dernier possède 4 fils (alim bleu / marron et 2 autres fils)

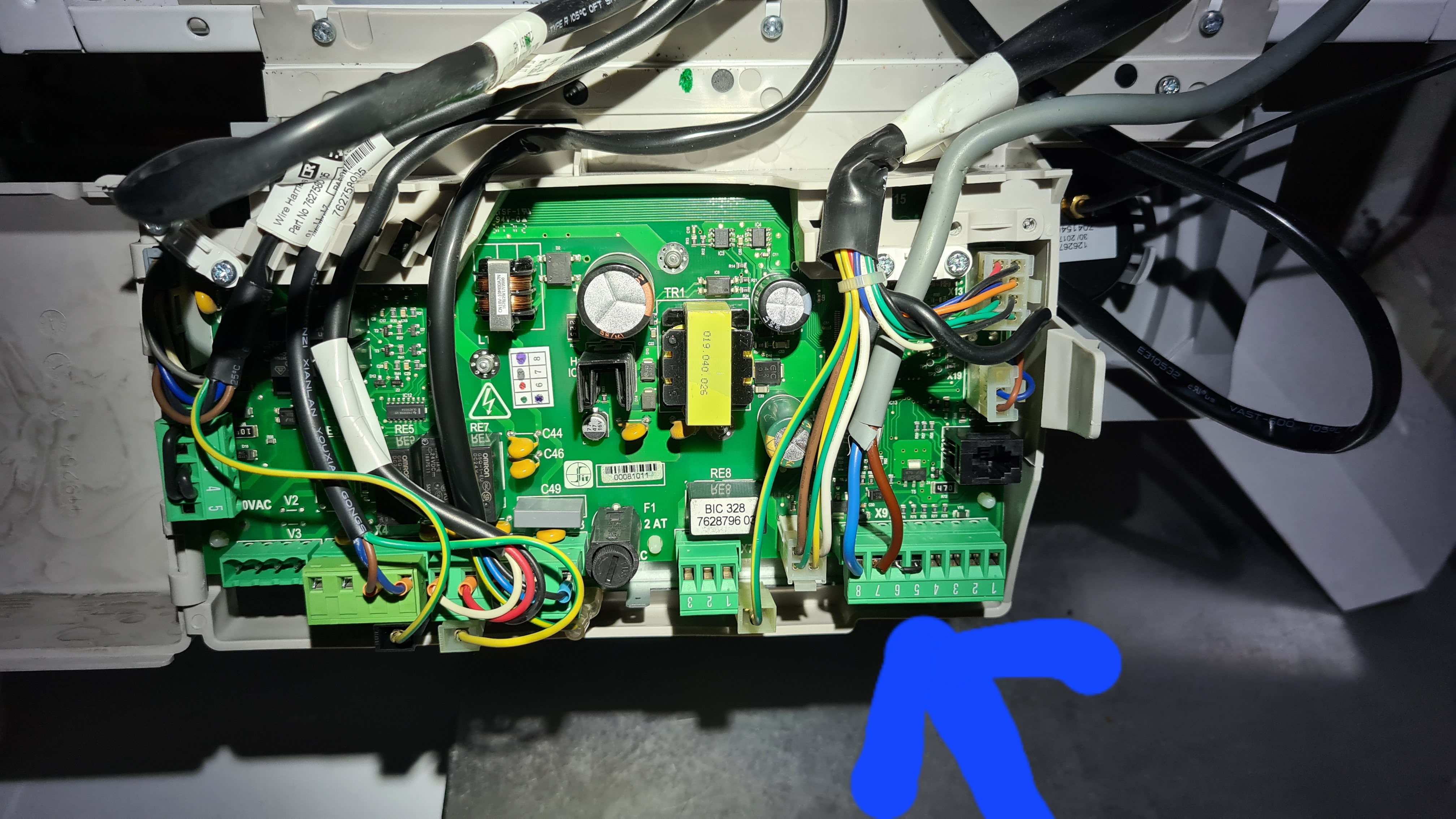

Je pensais avoir trouvé le bon branchement (CF photo 2) mais le thermostat ne contrôle pas la chaudière et la pression de l'eau monte même de façon importante)
Il y a un pont entre le 5 et le 6 du boîtier X9. Dois je l'enlever?

Sujets pièces jointes

Attachment icône 20221214_143911.jpg 1.82 mb, 48 téléchargements depuis. 14-12-2022

Attachment icône 20221214_164414.jpg 2.1 mb, 38 téléchargements depuis. 14-12-2022

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Thermostat Netatmo sur De Dietrich MCR Plus

bonjour

difficile de répondre sans voir les schémas électriques
actuellement votre thermostat 2 fils est un contact sec sans polarisation, le Netatmo doit surement demander d'être alimenté en elec, alors il faut voir le schéma, ainsi que pour le pont entre 5 et 6
Par contre aucun rapport avec la montée en pression de l'eau, il faut regarder du coté du vase d'expansion pour ce problème

JR

Citer Message 2

  • Inscrit : 14-12-2022
  • Messages : 2

Re : Thermostat Netatmo sur De Dietrich MCR Plus

45Jose a écrit:

bonjour

difficile de répondre sans voir les schémas électriques
actuellement votre thermostat 2 fils est un contact sec sans polarisation, le Netatmo doit surement demander d'être alimenté en elec, alors il faut voir le schéma, ainsi que pour le pont entre 5 et 6
Par contre aucun rapport avec la montée en pression de l'eau, il faut regarder du coté du vase d'expansion pour ce problème

Bonjour Jose,
Merci de votre réponse.

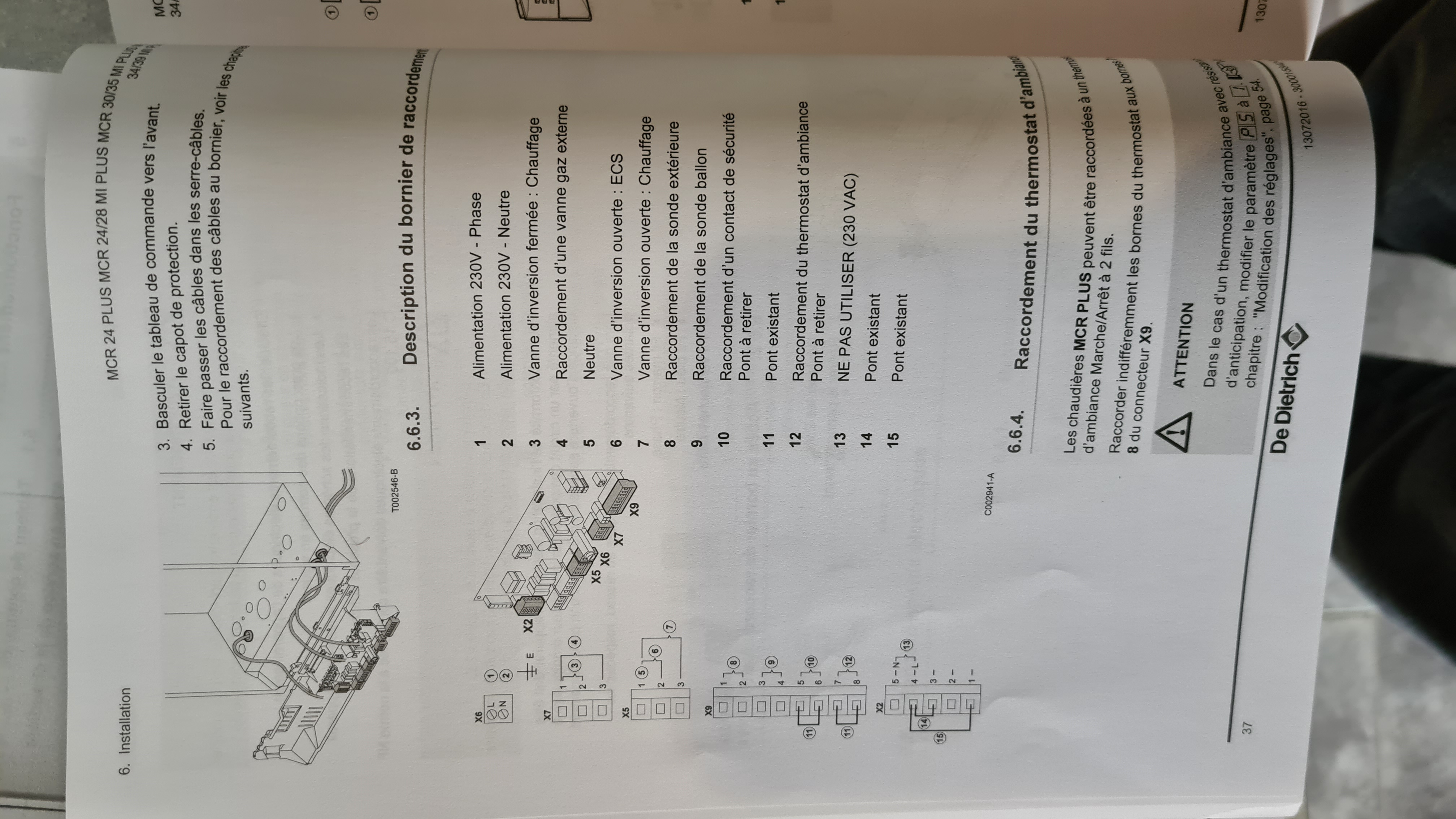

Voici le schéma de ma chaudière.
Pour la montée en pression, je suis repassé avec mon ancien thermostat le temps de trouver une solution et ça ne ne fait plus le problème...
Je joins également la notice d'installation de la chaudière.

Merci encore

Sujets pièces jointes

Attachment icône 20221214_145944.jpg 1.85 mb, 40 téléchargements depuis. 15-12-2022

Attachment icône notice-installation-de-dietrich-chaudiere-gaz-vivadens.pdf 3.48 mb, 395 téléchargements depuis. 15-12-2022

Citer Message 3

4 Réponse de 45Jose Dernière modification par 45Jose (15-12-2022 16:59:45)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Thermostat Netatmo sur De Dietrich MCR Plus

re
il ne faut pas enlever le pont entre 5 et 6 c'est pour brancher un éventuel organe de sécurité.
postez le schéma du Netatmo, attention il faut pas envoyer de courant sur 7 et 8

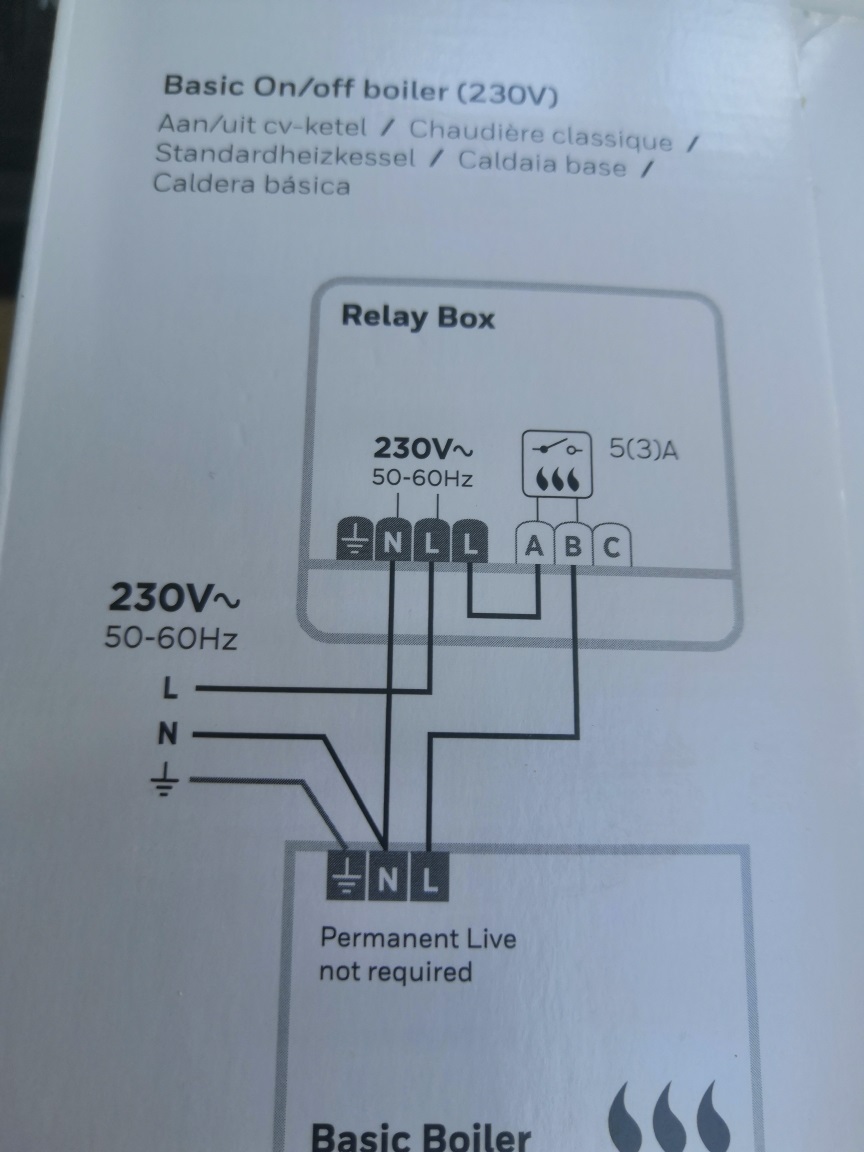

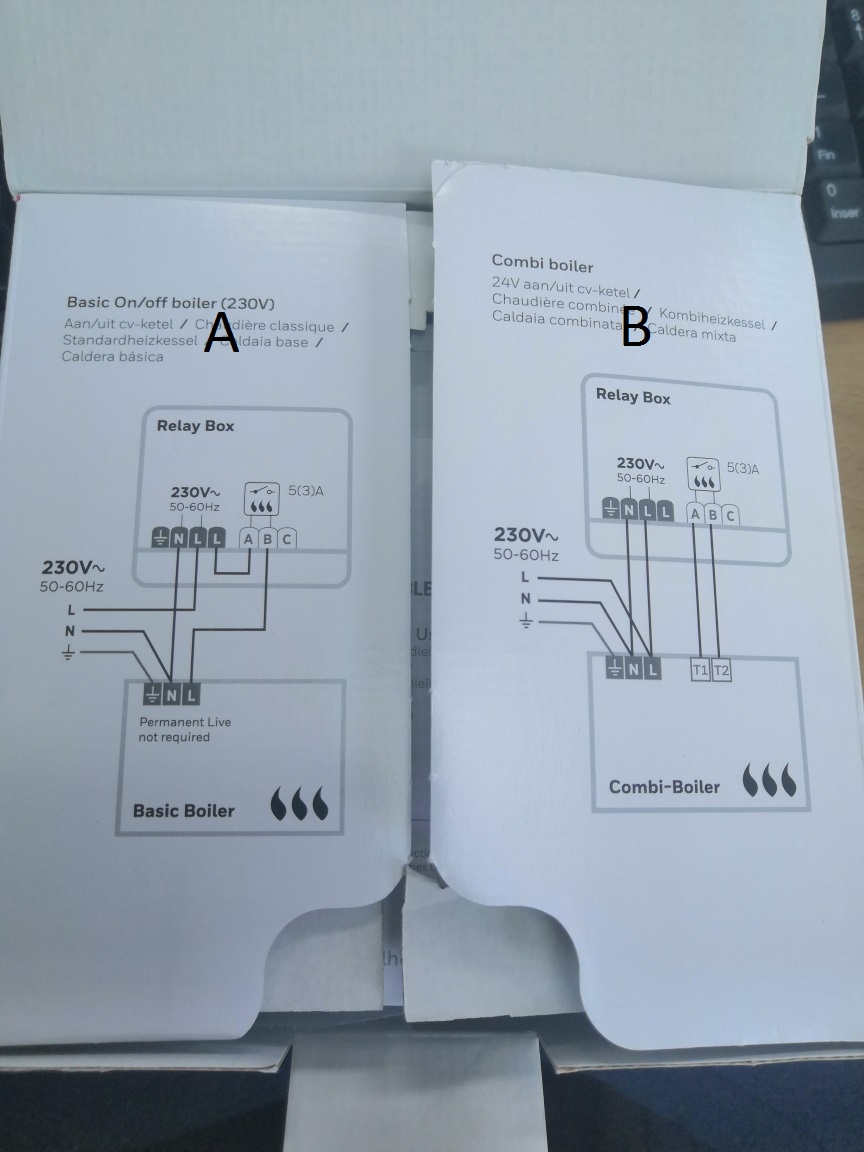

votre branchement doit être le model B de la photo 2

Sujets pièces jointes

recepteur thermostat.jpg, 147.03 kb, 864 x 1152
recepteur thermostat.jpg 147.03 kb, 98 téléchargements depuis. 15-12-2022

recepteur thermostat.jpg, 155.69 kb, 864 x 1152
recepteur thermostat.jpg 155.69 kb, 90 téléchargements depuis. 15-12-2022

JR
