Sujet : Thermostat Netatmo sur chaudière Fioul

Bonsoir à tous et merci d’avance a ceux qui voudront bien m’aider dans ma croisade.

Voilà j’ai emménagé dans une maison avec une chaudière Geminox TL 35 S, j’aimerais utiliser un thermostat Netatmo mais une fois  brancher sur le bornier ça n’a pas l’air de fonctionner, je m’y connais un peu en électricité mais la j’avoue que je sèche…

J’ai branché le NO du thermostat sur la borne 5 et le COM sur la borne 6, c’est ce qui me semblait correct mais peux être pas finalement. J’ai inversé les bornes mais aucun changement. Quelqu’un aurait une idée ?

Sujets pièces jointes

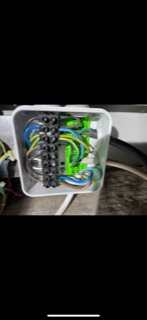

Attachment icône 5EB6E925-EE16-4547-8BA2-BFBD9610E484.jpeg 13.05 kb, 113 téléchargements depuis. 23-12-2022

Attachment icône A03ECDAA-74C1-433D-BA1C-6FA6D74BFBB5.jpeg 9.99 kb, 106 téléchargements depuis. 23-12-2022

Citer Message 1

  • PUB

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Thermostat Netatmo sur chaudière Fioul

Bonjour,

Si vous avez quelques connaissances en électricité, vous devez réviser vos connaissances en matière photographique.
Vos clichés de schéma électrique sont illisibles.

Citer Message 2

3 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Thermostat Netatmo sur chaudière Fioul

bonjour

on voit pas vos schemas, mais il y a déjà des sujets à ce propos,
ça dépend de ce que vous voulez piloter avec le thermostat, pompe ou régulation v3v

https://plombiers-reunis.com/topic1196- … -1998.html

Sujets pièces jointes

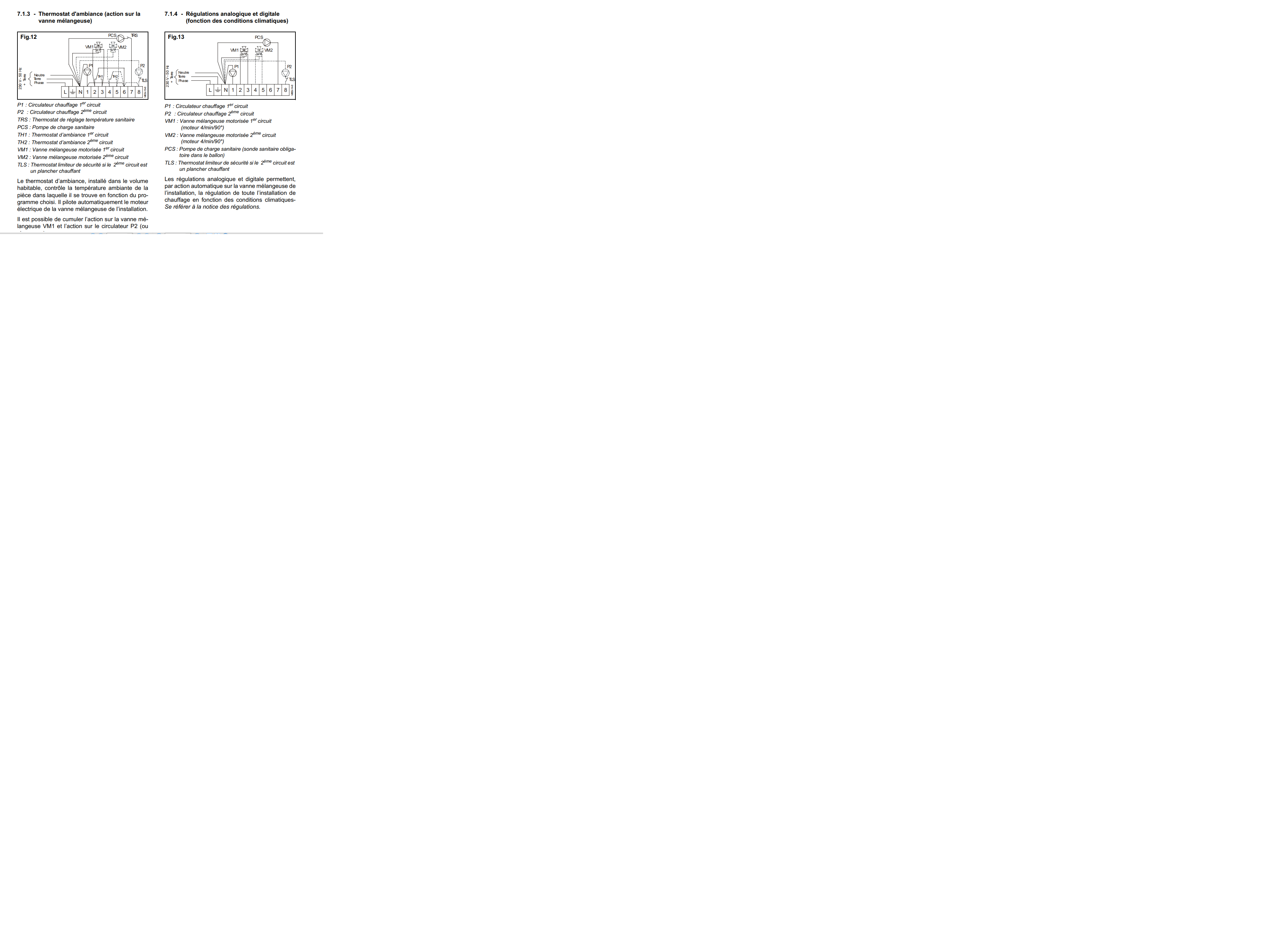

schemas geminox.png, 216.47 kb, 3915 x 2829
schemas geminox.png 216.47 kb, 116 téléchargements depuis. 24-12-2022

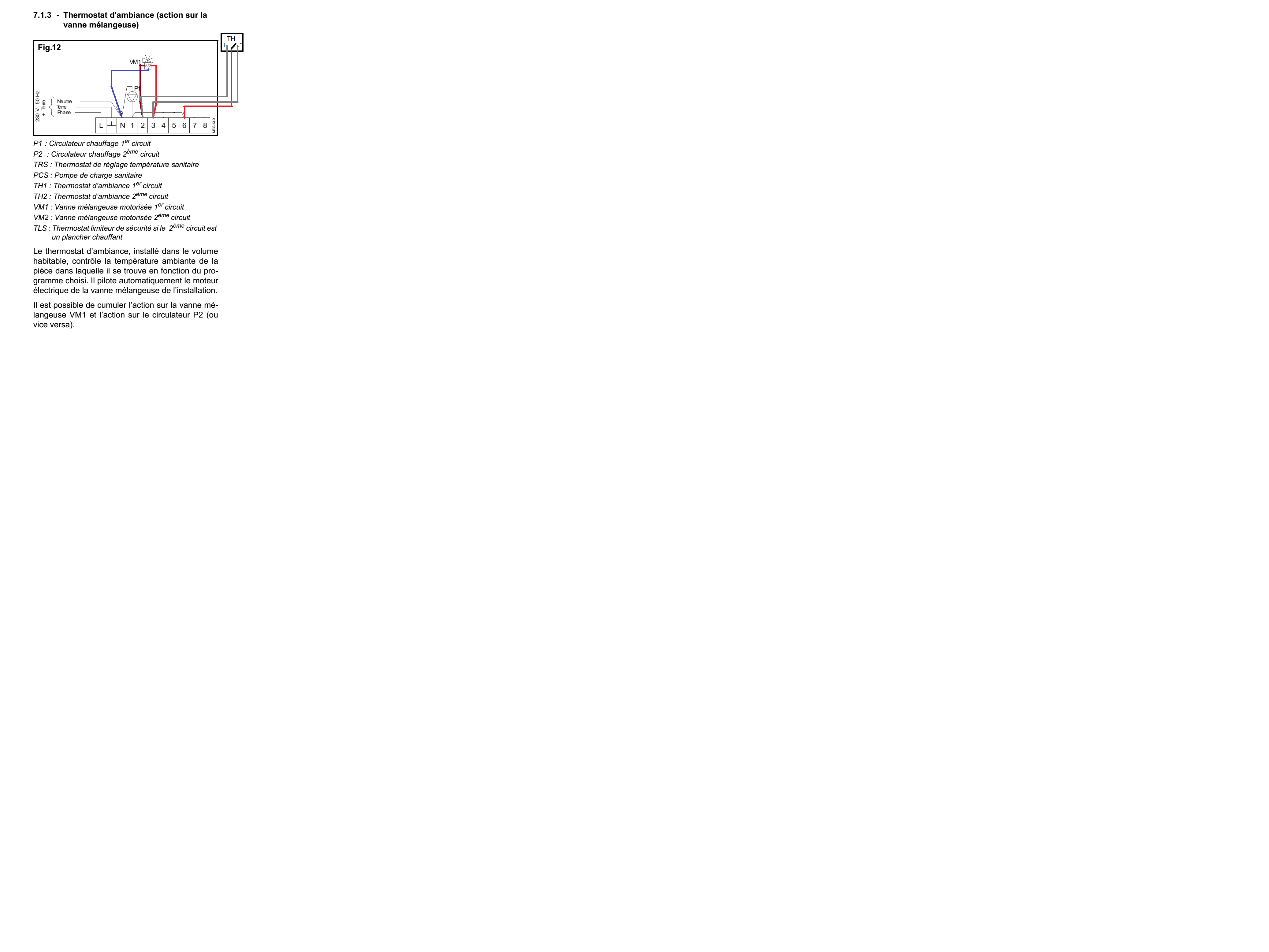

Attachment icône THERMOSTAT SUR GEMINOX TL 35S.png 262.6 kb, 61 téléchargements depuis. 24-12-2022

JR

Citer Message 3

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Thermostat Netatmo sur chaudière Fioul

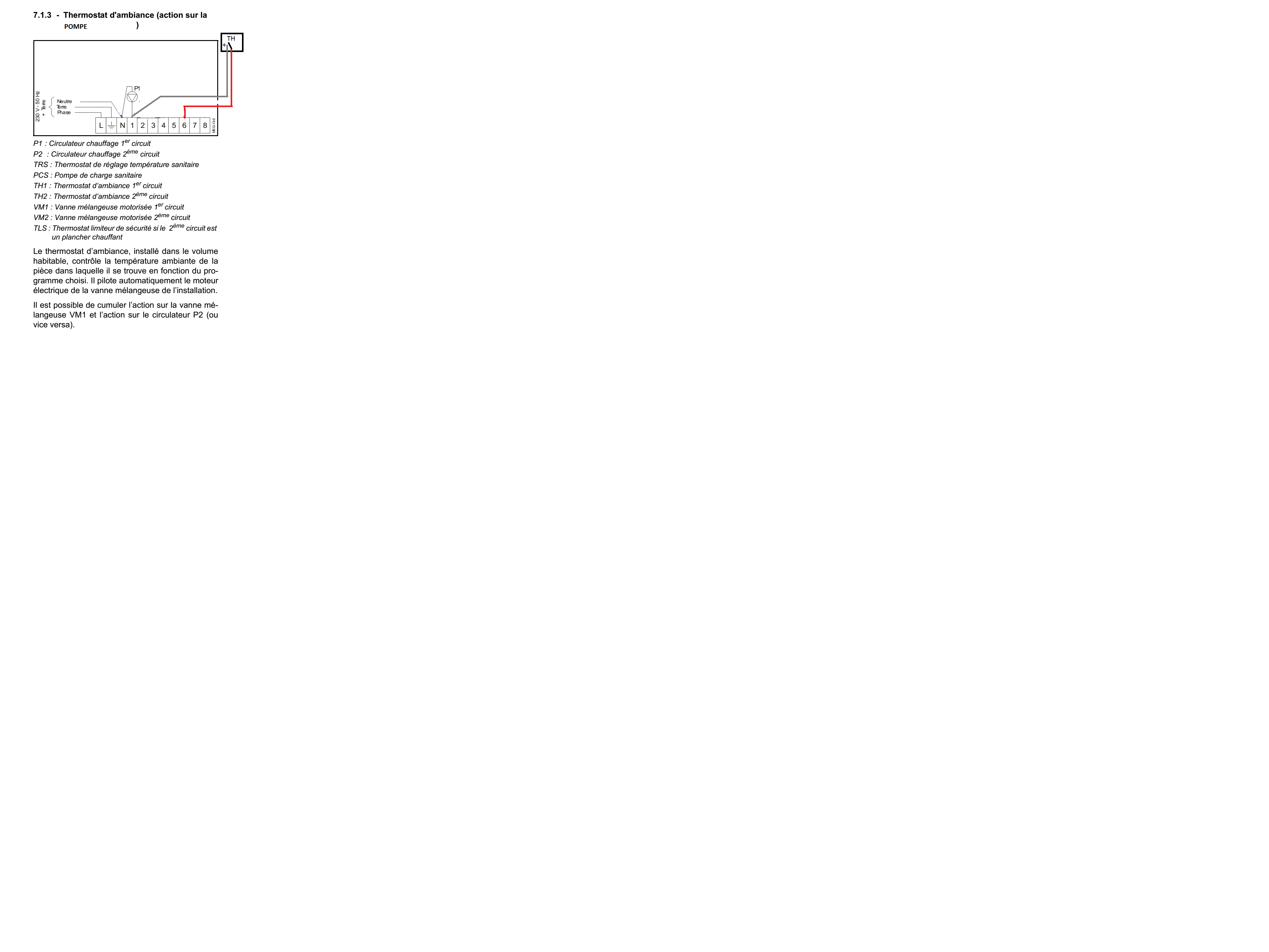

action sur pompe

Sujets pièces jointes

Attachment icône THERMOSTAT SUR POMPE GEMINOX.png 221.58 kb, 63 téléchargements depuis. 24-12-2022

JR

Citer Message 4

  • Inscrit : 23-12-2022
  • Messages : 6

Re : Thermostat Netatmo sur chaudière Fioul

Bonjour merci pour vos réponses, effectivement la compression a rendu illisible les fichiers.. je vais essayer de les joindre autrement.

Je vais mettre des têtes thermostatique connectées au thermostat du coup je sais pas quel mode de branchement serait le mieux à votre avis, pompe ou vanne mélangeuse ?

Citer Message 5

  • Inscrit : 23-12-2022
  • Messages : 6

Re : Thermostat Netatmo sur chaudière Fioul

J’essaye à nouveau de télécharger les fichiers

Sujets pièces jointes

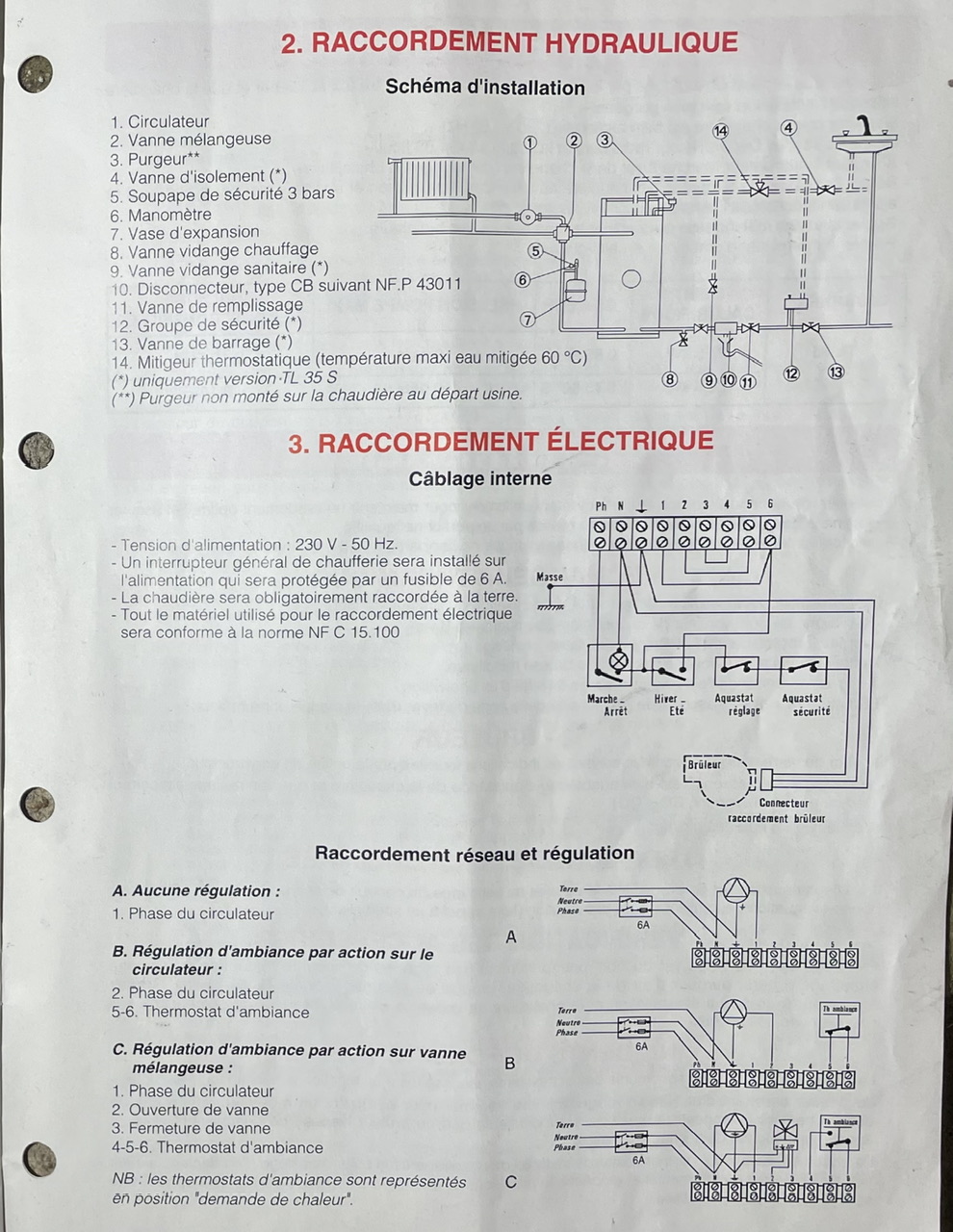

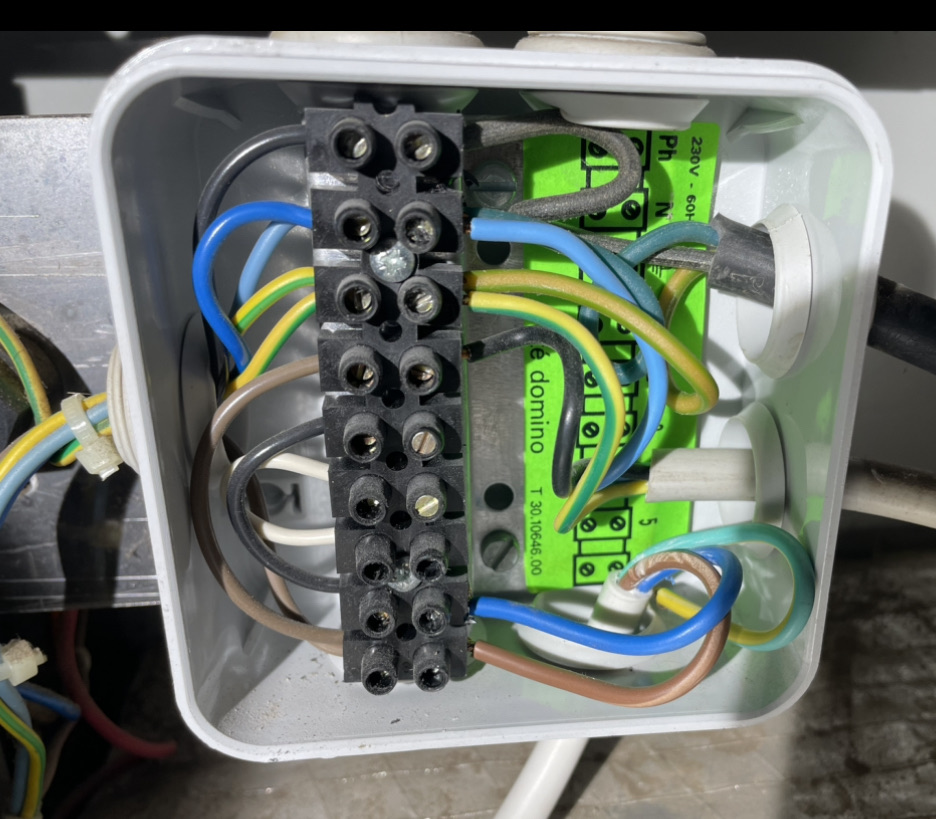

Attachment icône 77A0AEA2-9E37-4BA4-9F49-D7CA9B1B7655.jpeg 220.23 kb, 115 téléchargements depuis. 24-12-2022

Attachment icône C7902C4B-1B87-4C7C-B016-B0F1FE4C5B11.jpeg 335.55 kb, 117 téléchargements depuis. 24-12-2022

Citer Message 6

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Thermostat Netatmo sur chaudière Fioul

Re bonjour,
Quel est le système de chauffage?
-radiateurs ou plancher chauffant ou les deux?
-la chaudière produit l'Eau Chaude Sanitaire?

Le Netatmo est un thermostat électronique et la platine doit être alimentée en électricité.
Il y a donc trois fils à connecter.

Citer Message 7

8 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Thermostat Netatmo sur chaudière Fioul

re

votre configuration ne permet pas de réguler sur vanne, il faut réguler sur le circulateur schema B

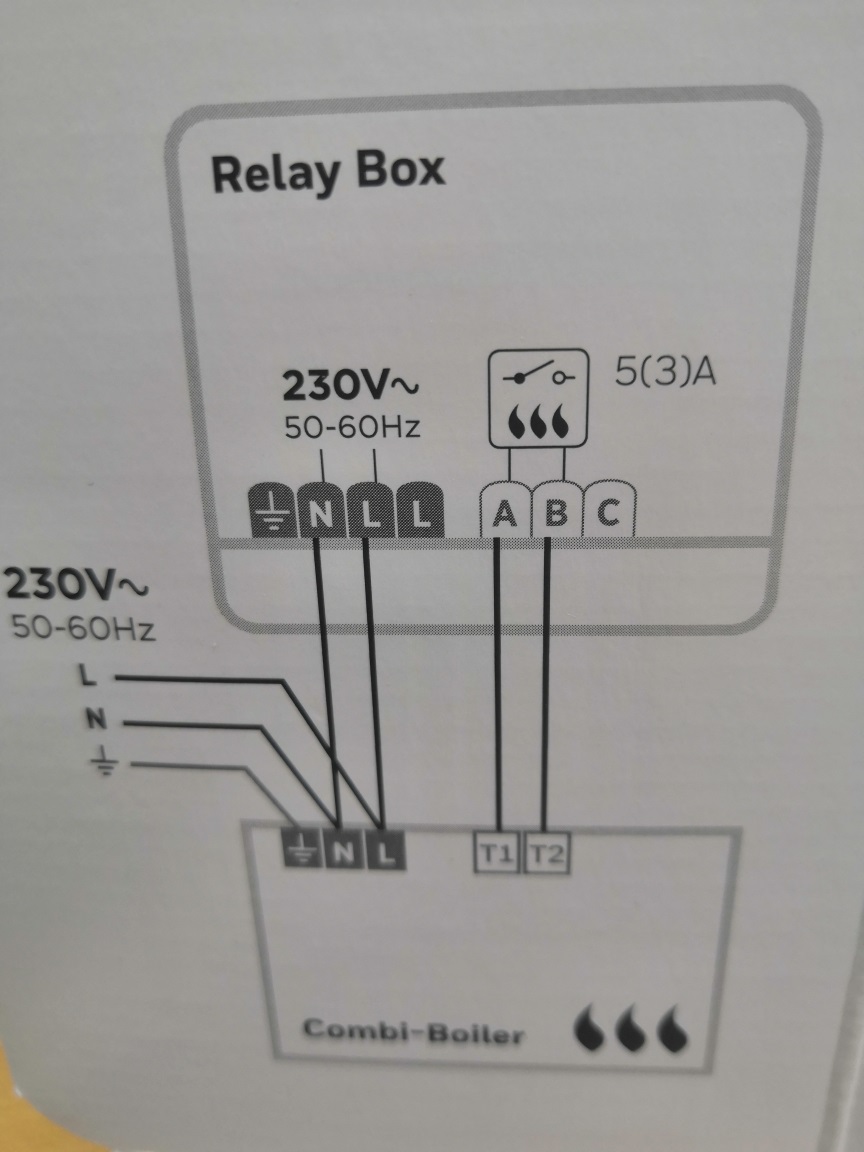

Regardez ce schema pour voir si ça doit correspondre a votre thermostat ou envoyer votre schema

il y a aussi une autre façon sans passer par le bornier de votre chaudière

Sujets pièces jointes

th.jpg, 138.85 kb, 864 x 1152
th.jpg 138.85 kb, 105 téléchargements depuis. 24-12-2022

JR

Citer Message 8

  • Inscrit : 23-12-2022
  • Messages : 6

Re : Thermostat Netatmo sur chaudière Fioul

Il y a uniquement des radiateurs, pas de plancher chauffant.
La chaudière fait aussi le sanitaire oui.

Du coup j’ai bien le relais du netatmo alimenter en 230V effectivement, ce qui me chiffonne c’est l’emplacement du contact sur le bornier de la chaudière, si effectivement je suis le schéma b (circulateur), je branche donc mon thermostat sur les bornes 5 et 6. Ce qui veux dire que mon branchement initial est correct alors.

En se branchant de cette façon, la chaudière démarrera toujours selon sa propre consigne de maintien en température pour le sanitaire (environ 65 degrés il le semble) et en cas de besoin, le thermostat actionnera le circulateur, ce qui fera circuler l’eau tiède dans la chaudière pour lancer la chauffe de celle ci. Dites moi si mon raisonnement tient la route

Citer Message 9

10 Réponse de 45Jose Dernière modification par 45Jose (24-12-2022 17:37:59)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Thermostat Netatmo sur chaudière Fioul

oui c'est bien ça

la phase de la pompe est bien branchée sur 2 ?

si ça marche pas vous branchez la phase de la pompe sur le COM du thermostat et l'autre fil du thermostat NO sur 2 et vous laissez tomber 4-5-6
