Sujet : Evacuations provisoires dans une maison à rénover

Bonjour,

J'emménage dans une maison ancienne dépourvue de salle de bain et d'évacuation. La seule "plomberie" existante est un tuyau PER qui vient de la citerne pour amener par gravité l'eau vers l'évier de la cuisine.  L'évacuation de l'évier se faire par un simple tube PVC qui sort du mur et coule sur la terrasse.

Je souhaite installer une salle de bain avec WC, douche, lave-linge raccordés à la conduite enterrée qui amène à notre phyto-épuration.

Je ne peux pas engager des travaux lourds et je ne sais vraiment pas où je pourrais faire déboucher une ventilation primaire.

La salle de bain sera au rez supérieur (la maison est semi-enterrée). L'étage inférieur n'est pas utilisé. J'ai prévu de remplacer un carreau d'une fenêtre du rez inférieur par une plaque en bois dans laquelle un trou de 100mm sera percé pour laisser passer le tube PVC qui rejoint la tranchée sur la terrasse juste sous la fenêtre. Donc il n'y aura pas réelle de chute, le WC constituera de la départ du système.

Mon problème c'est que je ne sais pas comment gérer le problème de la ventilation primaire puisque je ne peux pas faire monter la canalisation jusqu'au toit et je ne vois même pas où mettre le claper aérateur.

Comment faire ?

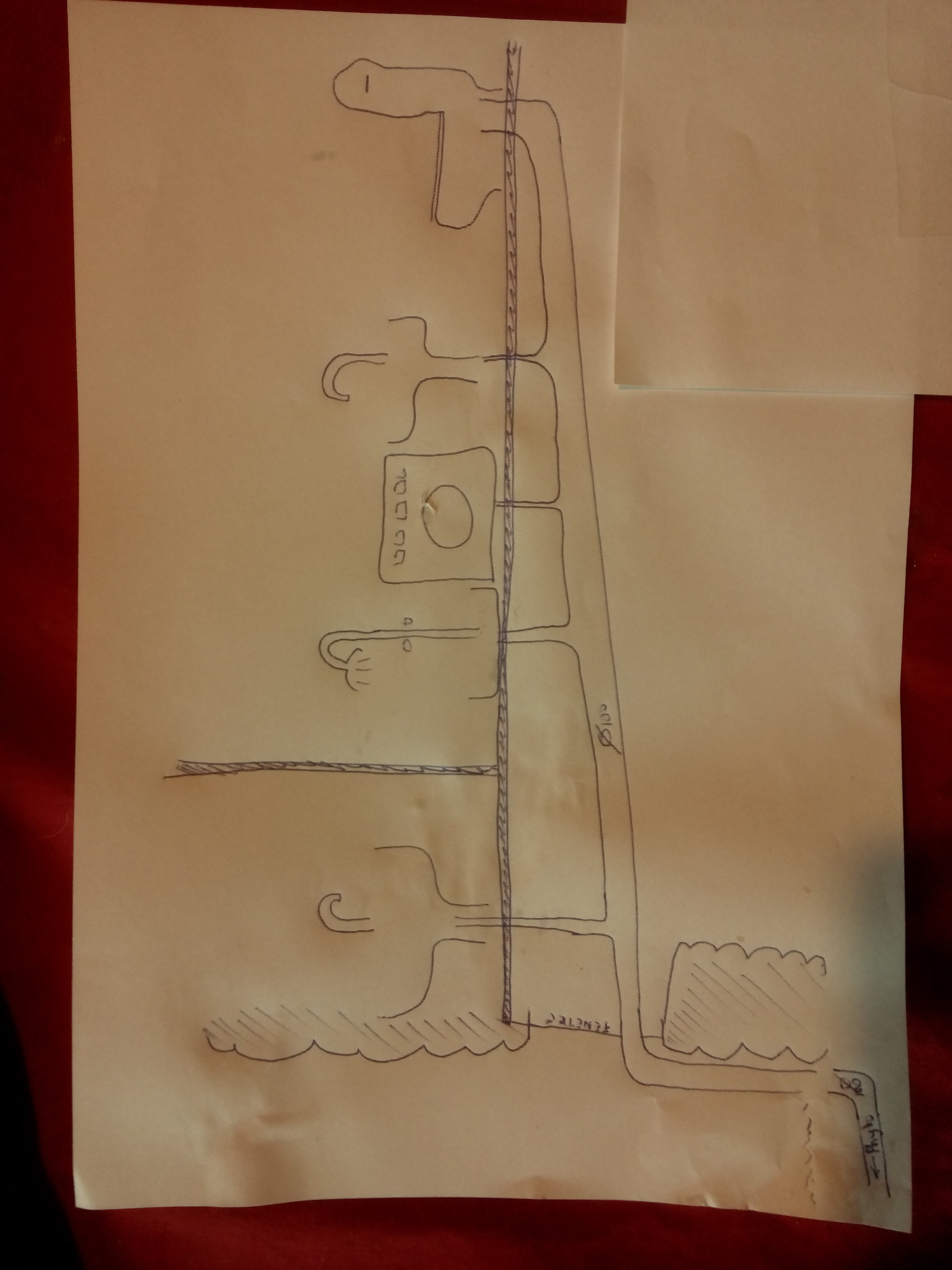

Schéma installation provisoire

PS je n'ai pas dessiné les syphons mais ils sont bien prévus !

  • PUB

  • Inscrit : 08-10-2015
  • Messages : 40

Re : Evacuations provisoires dans une maison à rénover

Tu devrais déjà séparé les eaux vannes et les eau usées car sans ventilation primaire tu va avoir de gros problème d'odeur...

3 Réponse de Arturo

  • Arturo
  • Visiteur Invité

Re : Evacuations provisoires dans une maison à rénover

damien75000 a écrit:

Tu devrais déjà séparé les eaux vannes et les eau usées car sans ventilation primaire tu va avoir de gros problème d'odeur...

Merci pour ta réponse,

Je peux faire deux conduites parallèles, une pour les WC, l'autre pour le reste et rejoindre le tout juste avant de sortir de la maison.

Est-ce que ça résoudrait mes problèmes?

  • Inscrit : 08-10-2015
  • Messages : 40

Re : Evacuations provisoires dans une maison à rénover

Oui déjà si tu sépare tes eaux vannes et tes eaux usées ça sera beaucoup mieux... sinon bonjour les problème d'odeur.

Je vois que tu as une machine à laver entre tes deux appareils ( lavabo et douche ) il taud que tu mette en fin de ligne sur ton dernier lavabo un clapet de décompression sinon avec ta machine entre les deux tu risque d'avoir des problème de désyphonage due à la pompe de la machine à lavé...

du coup pour le W.C met du 100
et pour le reste une evac. principal en en 50 devais le faire même si le DTU te dirais de mettre du 65 mais les appareil de fonctionne jamais en même temps...

n'oublie pas tes pentes 1cm part mètre évidement tu t'adapte...

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Evacuations provisoires dans une maison à rénover

bonjour
personnellement, je mettrais qu'une petite soupape anti-vide au niveau des wc en bout de réseau soit avec un té en sortie de sol, ce qui permet aussi de mettre une réduction double pour mettre un bouchon de dégorgement au cas ou le réseau horizontal se boucherait.

JR

6 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Evacuations provisoires dans une maison à rénover

Bonjour.

Je me permets de participer.

Je complète selon ma propre expérience.
Le fait de séparer les deux collecteurs est une bonne résolution, mais de nos jours ce n'est pas obligatoire.

Ensuite le point important.

Le siphonnage est principalement provoqué par les chutes verticales quel qu'en soit le diamètre, lorsque la décharge  rempli la totalité du tuyau.

D’après le dessin posté, la partie verticale du tuyau n'est pas assez long pour provoquer un siphonnage.
Si j’étais face a cette réalisation, je ne séparerais pas la collecte des eaux usées.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

7 Réponse de Arturo

  • Arturo
  • Visiteur Invité

Re : Evacuations provisoires dans une maison à rénover

Merci à tous pour vos réponses,

Je vais séparer les eaux vannes et les autres grâce à deux conduites parallèles qui se rejoignent juste avant la fenêtre grâce à un Y à 45°. C'est facile à faire donc je vais le faire.

Par contre je ne vois vraiment pas où je pourrais brancher un claper anti-vide ou claper aérateur donc à moins que vous m'assuriez que j'en ai vraiment besoin, je vais devoir m'en passer.

  • Inscrit : 08-10-2015
  • Messages : 40

Re : Evacuations provisoires dans une maison à rénover

Attention si tu ne met pas de clapet tu as de très forte chance d'avoir des remonté d'odeurs...

Lorsqu'il y a un déplacement d'eau dans une colonne horizontale ou vertical cela crée surpression et donc un déplacement d'aire qui provoque une aspiration des siphons lorsque l’installation de ventilation primaire n'est pas possible...

donc la solution c'est une ventilation secondaire... un clapet de décompression à la fin de ta colonne ( tu met un té et ton clapet et le tour et joué)...

9 Réponse de Arturo

  • Arturo
  • Visiteur Invité

Re : Evacuations provisoires dans une maison à rénover

damien75000 a écrit:

Attention si tu ne met pas de clapet tu as de très forte chance d'avoir des remonté d'odeurs...

Lorsqu'il y a un déplacement d'eau dans une colonne horizontale ou vertical cela crée surpression et donc un déplacement d'aire qui provoque une aspiration des siphons lorsque l’installation de ventilation primaire n'est pas possible...

donc la solution c'est une ventilation secondaire... un clapet de décompression à la fin de ta colonne ( tu met un té et ton clapet et le tour et joué)...

Merci, mais je ne suis pas sûr de comprendre où je dois le mettre exactement. Si c'est en haut, au départ de la conduite des eaux-vannes ça me paraît compliqué car le WC est posé au sol. Faut-il que je mette un Té au niveau du coude sous le WC et du Té je fais partir un tube vertical qui monte à coté du WC et est coiffé du clapet? Si c'est ça, ça pourrait être faisable.

Ce serait quoi exactement la dénomination du clapet et quelle section faut-il prévoir?

10 Réponse de damien75000 Dernière modification par damien75000 (21-10-2015 09:51:32)

  • Inscrit : 08-10-2015
  • Messages : 40

Re : Evacuations provisoires dans une maison à rénover

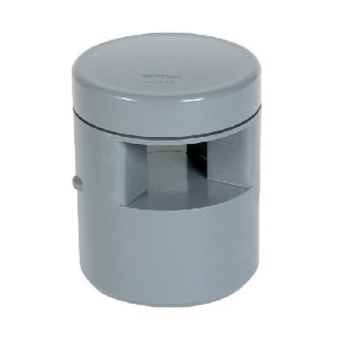

j'ai trouvé une photo sur le net ça sera plus simple que de longues lignes d'écriture...


du coup pour ton W.C comme tu sépare les eaux vannes et les eaux usée tu n'a pas besoin de mettre un clapet de décompression.
tu le met en fin de ligne comme sur la photo...

( part contre sur la photo il n'ont pas mis de té mais je de conseil d'en mettre un si un jour les évac. sont bouché pour pouvoir passer ton furet facilement...)

pour la dénomination il y a plein de nom = clapet de décompression, clapet anti désamorçage des siphon, membrane anti vidage de siphon... bref il en existe encore beaucoup...
et pour le diamètre si tu as une évac. en 50 met du clapet de 50...

tien moi au courant et met nous des photos de ton travail fini ça serai super...
