Sujet : Schéma évacuations maison neuve

Bonjour à tous,

après avoir parcouru le forum, je me lance dans mon schéma.
Je n'y connait rien du tout aussi vos conseils seront précieux.

Il s'agit d'une maison à étage.

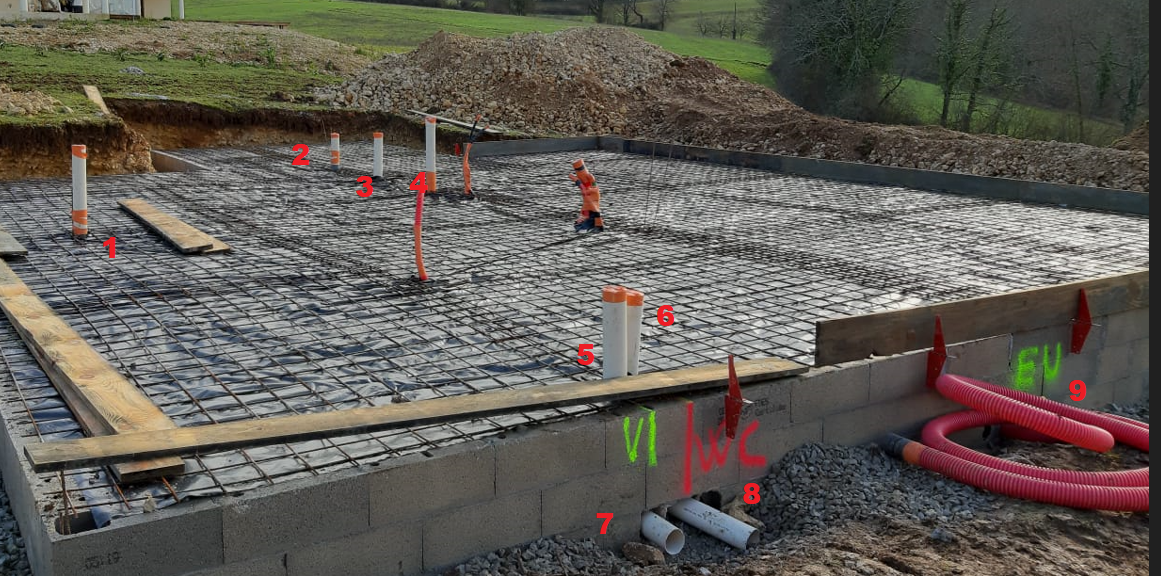

La 1ere photo ce sont les évacuations qui passent par le hérisson

Je me pose 2 questions.
- La ventilation primaire près du velux de la salle de bain ne posera pas de problème ?
- La partie RDC Cuisine n'a pas de ventilation, est-ce un problème ?

Merci à vous de vos retours.
Pat

Sujets pièces jointes

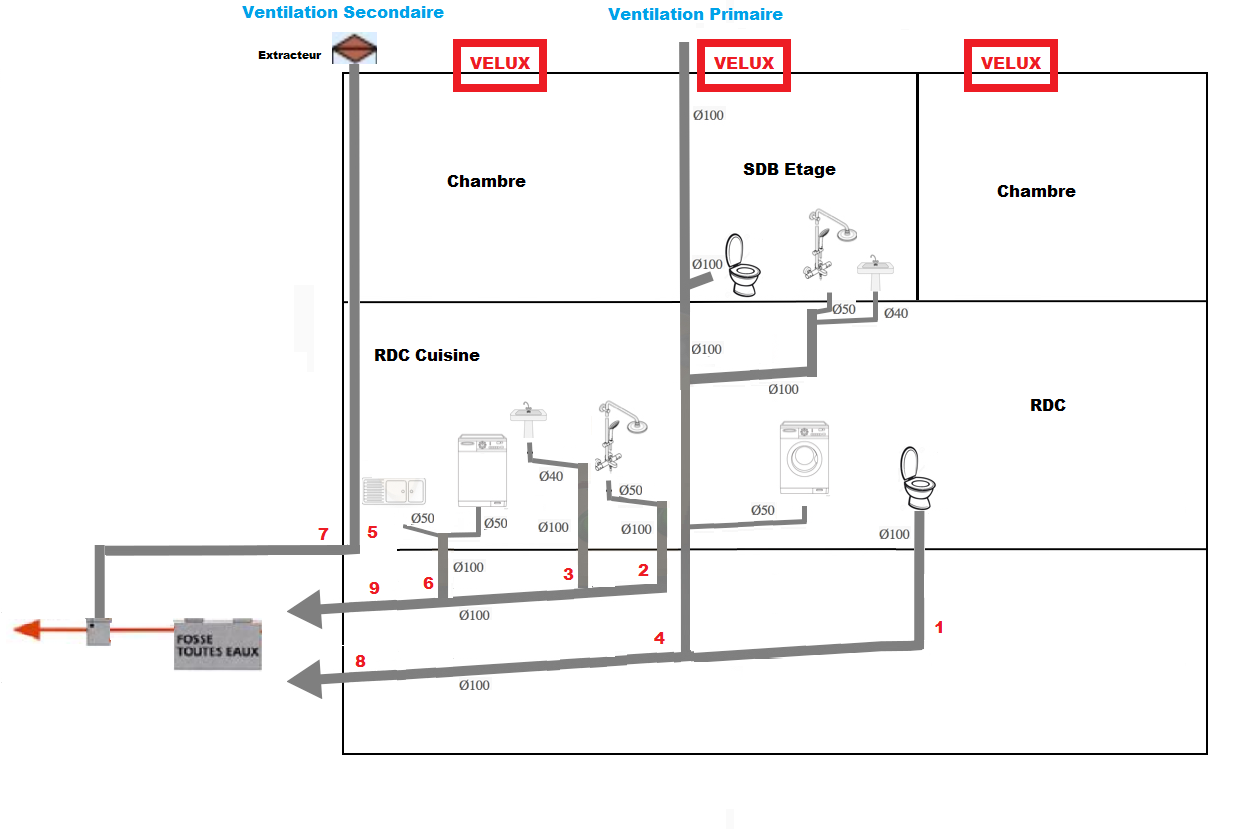

Evacuations.png, 122.16 kb, 1253 x 829
Evacuations.png 122.16 kb, 165 téléchargements depuis. 24-11-2021

Réseau_évacuations 085737.png, 1.2 mb, 1161 x 576
Réseau_évacuations 085737.png 1.2 mb, 196 téléchargements depuis. 24-11-2021

Citer Message 1

  • PUB

  • Inscrit : 23-11-2021
  • Messages : 11

Re : Schéma évacuations maison neuve

Je vais aller vérifier mais il se peut que le 1er schéma ne soit pas bon

Sujets pièces jointes

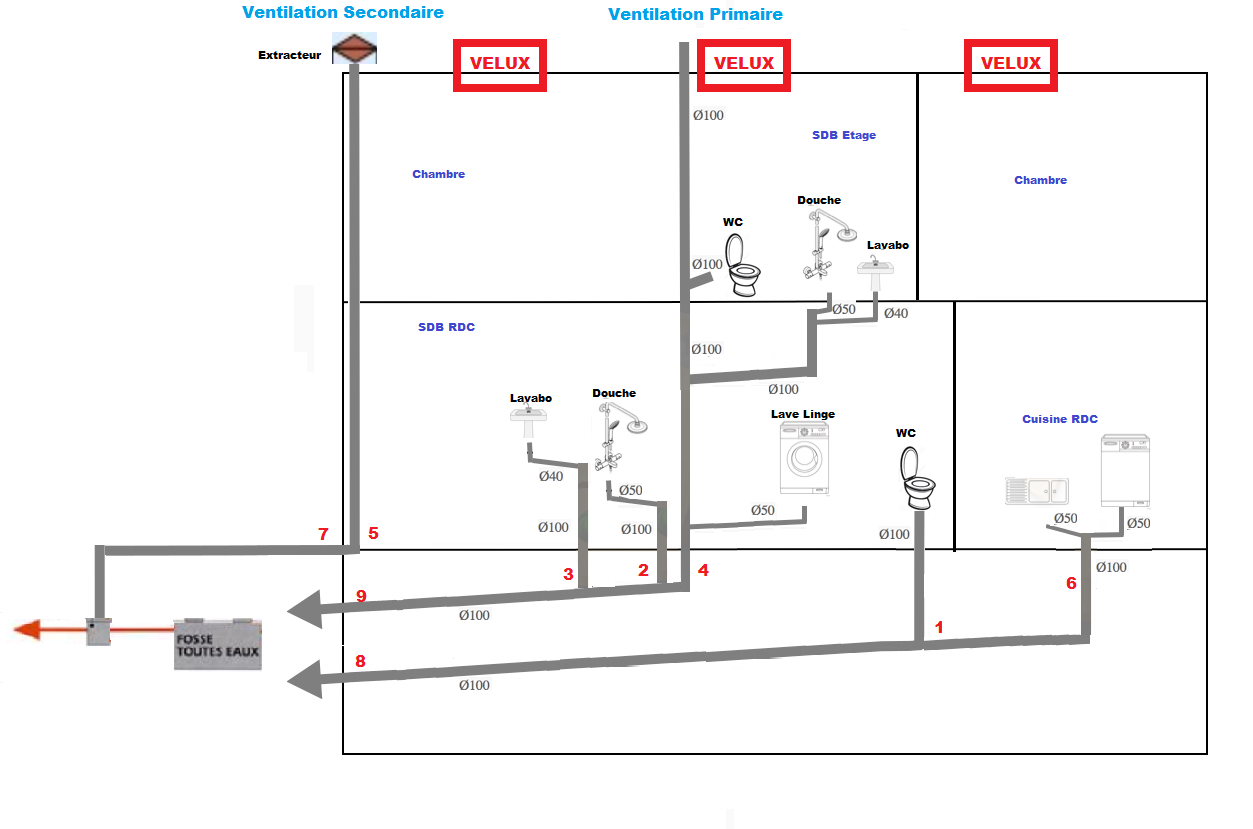

Evacuations_bis.png, 124.59 kb, 1253 x 829
Evacuations_bis.png 124.59 kb, 168 téléchargements depuis. 24-11-2021

Citer Message 2

  • Inscrit : 23-11-2021
  • Messages : 11

Re : Schéma évacuations maison neuve

Bonsoir, je confirme que le schéma était faux.

Les modérateurs, pouvez vous supprimer les 2 schémas précedents.

Le bon étant celui ci.

Merci

Sujets pièces jointes

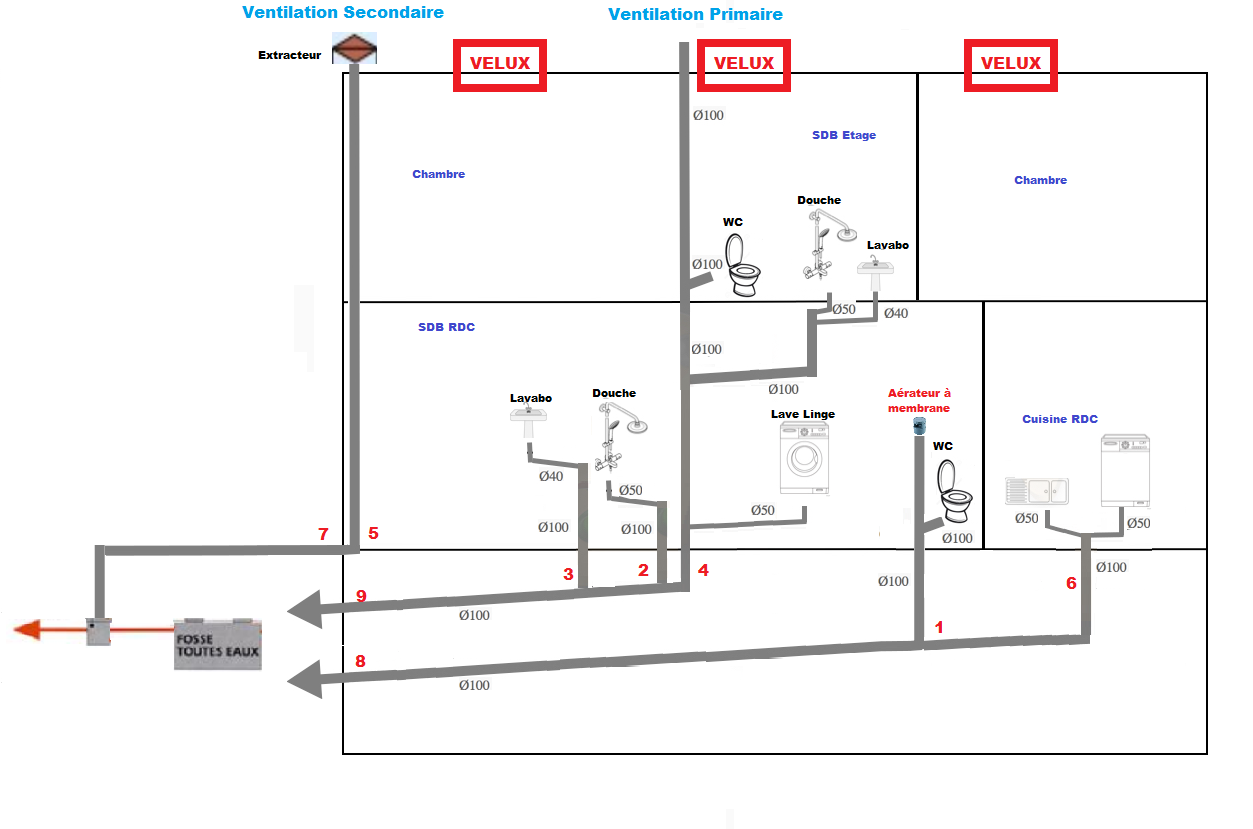

Evacuations_ter.png, 128.82 kb, 1253 x 829
Evacuations_ter.png 128.82 kb, 183 téléchargements depuis. 24-11-2021

Evacuations_ter.png, 128.82 kb, 1253 x 829
Evacuations_ter.png 128.82 kb, 152 téléchargements depuis. 25-11-2021

Citer Message 3

  • Inscrit : 23-11-2021
  • Messages : 11

Re : Schéma évacuations maison neuve

un petit UP....

Quelqu'un pour valider mon dernier schéma ?
D'avance merci et bonne journée à tous

Citer Message 4

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Schéma évacuations maison neuve

bonjour,

c'est ok pour le schéma,
remarque:
- pas forcement besoin d'extracteur pour la ventilation secondaire de la fosse, ça dégaze naturellement
- dans la cuisine, ça va gargouiller un peu dans le siphon d'évier quand le lave-vaisselle va vidanger (s'il est en amont) mais ça n'a pas d'incidence sur le bon fonctionnement

JR

Citer Message 5

  • Inscrit : 23-11-2021
  • Messages : 11

Re : Schéma évacuations maison neuve

RUAJOSE a écrit:

bonjour,

c'est ok pour le schéma,
remarque:
- pas forcement besoin d'extracteur pour la ventilation secondaire de la fosse, ça dégaze naturellement
- dans la cuisine, ça va gargouiller un peu dans le siphon d'évier quand le lave-vaisselle va vidanger (s'il est en amont) mais ça n'a pas d'incidence sur le bon fonctionnement

OK Merci.

Quelle solution pour le le lave vaisselle ?

et ma grande incertitude est la ventilation primaire pas loin du velux. Cela ne pose pas de problème ?

Citer Message 6
