• kame38
  • Echelon I
  • Déconnecté
  • Inscrit : 11-03-2016
  • Messages : 22

Sujet : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Bonjour,

Je pense que mon besoin n'est pas courant...

le voyant défaut de mon cumulus atlantic zeneo ACI clignote et il ne marche plus.
Multimetre testé = OK le 220v arrive bien
Sonde de température testée = OK sur l'ohmetre

En fait mon problème vient du fait que j'ai des panneaux photovoltaiques (systeme clips'eau en autoconsommation) qui alimente des résistances depuis mon tableau électrique (2 Sèche serviettes et le cumulus)

Quand le thermostat du cumulus déclare qu'il est chaud, les panneaux solaires envoient le courant sur la résistance suivante et ainsi de suite..
Cela permet aussi d'alimenter les appareils en veille de la maison.

Tout cela a fonctionné un an.
Jusqu'à hier soir, où le chauffe eau se déclare "chaud" et refuse de chauffer.
Je précise que je peux bypasser ce système de panneaux et passer en mode manuel ou programmé pour forcer la chauffe (heureusement car sinon pas d'eau chaude par temps gris!)

Voici donc mon problème (enfin!)
Il semblerait que les chauffe eau à régulation électronique n'aiment pas trop les variations de tensions qu'envoient les panneaux solaires. Normalement il faudrait cabler d'une façon un peu spécifique avec ces chauffe-eau. Sauf que ça n'a pas été fait.

Si jamais il n'est pas possible de refaire ce cablage, peut-on changer le thermostat électronique par un thermostat classique mécanique?

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

bonjour

désolé mais perso je connais pas ce type de montage.

JR

Citer Message 2

3 Réponse de Cyrano

  • Cyrano
  • Echelon III
  • Déconnecté
  • Inscrit : 26-01-2016
  • Messages : 47

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Bonjour,

Si tout le système a fonctionné normalement pendant un an, c'est qu'il s'est passé peut etre quelque chose !


Si vous pensez que les variations de tension  perturbent la régulation  du chauffe eau, il faudrait dissocier  l'alimentation du thermostat éléctronique de celle  de  la résistance. L'une sur le réseau, l'autre sur le solaire. Cete manip  n'est pas très compliqué a faire pour un éléctricien.

Quand a remplacer la régulation  éléctronique par une regulation  mécanique cela me parait plus compliqué, car
il faut penser à l'adode titane souvent présente dans ce type de chauffe eau,  qui a besoin d'un courant constant fourni par la carte electronique.

il faut penser  aussi que le fourreau qui recoit le thermostat actuel soit a meme de  recevoir le bulbe ou le thermocouple  du thermostat mécanique sans que la mesure soit faussée.

Voila ce que votre interrogation  m'inspire,

Citer Message 3

4 Réponse de kame38 Dernière modification par kame38 (14-03-2016 16:58:33)

  • kame38
  • Echelon I
  • Déconnecté
  • Inscrit : 11-03-2016
  • Messages : 22

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Merci Cyrano, ça me parait être une bonne solution!

Je vais creuser de ce côté, je n'ai pas assez de compétence pour le faire moi-même je pense...

A titre d'infos, voila le schéma que le constructeur préconise avec CE à régulation électronique. Et je pense que ce n'est pas ce qui a été fait chez moi... A confirmer j'attends la visite de l'installateur/électricien voir comment le montage a été fait (plus d'eau chaude en attendant, grrrr!!!!)


C'est ce que tu veux dire Cyrano?

voici le lien complet du systeme:
https://www.dropbox.com/sh/j1jj19z41f2o … 7.pdf?dl=0


Citer Message 4

5 Réponse de Cyrano

  • Cyrano
  • Echelon III
  • Déconnecté
  • Inscrit : 26-01-2016
  • Messages : 47

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Bonjour,
Sur ce schema on distingue que la carte electronique du CE  est bien alimentée  par le reseau 230 volts independamment de la resistance qui elle prend sa souce par ailleurs mais sur commande du thermostat electronique liée a la carte.
L'Erreur est donc juste ! Va devrait marcher si on suit les directives du plan de cablage...

Citer Message 5

6 Réponse de kame38

  • kame38
  • Echelon I
  • Déconnecté
  • Inscrit : 11-03-2016
  • Messages : 22

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Merci je vous tiens au courant suite à la visite de l'installateur.
En attendant j'ai changé toute l'électronique du CE et ça remarche.

Donc je pense que (si mon cablage est mal fait) ça marche puis au bout d'un moment (un an comme dans mon cas??) ça fait claquer la sonde ou la carte électronique.
Ce serait une histoire de voltage, PWM, sinusoïde envoyé au chauffe eau... Mais là j'y connais rien et c'est plutôt de l'élec que de la plomberie...

A suivre

Citer Message 6

7 Réponse de kame38

  • kame38
  • Echelon I
  • Déconnecté
  • Inscrit : 11-03-2016
  • Messages : 22

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Après passage de l'installateur, il faut refaire mon cablage et rajouter deux gaines élec.
Une pour alimenter la résistance et une pour la carte... Pas rassurant car même l'installateur ne voit pas bien ou brancher le courant sur la broche qui alimente la résistance...

Me voila bon pour percer la dalle et passer par le vide sanitaire.

Citer Message 7

8 Réponse de Cyrano

  • Cyrano
  • Echelon III
  • Déconnecté
  • Inscrit : 26-01-2016
  • Messages : 47

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Bonjour,
Je ne comprends pas trop les raisons pour lesquelles il est necessaire de rajouter deux gaines electriques puisque il existe deja une alimentation. Souvenez vous c'est celle qui perturbe le circuit electronique du thermostat. C'est cette alim  qui demande a etre raccordée sur les bornes de la resistance... mais attention via un relais qui lui sera commandé par la carte electronique. Il suffit seulement de trouver une prise electrique pour alimenter la carte de commande sur le reseau 230V. A defaut vous pouvez envisager d'alimenter le circuit electronique par une petite batterie rechargée par l'alim de la resistance. Car meme si cette tension peut etre amener a varier la batterie servirait de tampon pour proteger la carte qui gère le thermostat.

Citer Message 8

9 Réponse de kame38

  • kame38
  • Echelon I
  • Déconnecté
  • Inscrit : 11-03-2016
  • Messages : 22

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

oula vous avez l'air de bien vous y connaître! smile

Pour l'instant j'ai décalé les travaux car je dois moi même percer les trous dans la dalle et je n'ai pas eu le temps. Je suis sur d'autres travaux en cours.

Par contre cette piste est intéressante, je vais creuser, en plus j'ai des prises 230v de courant disponibles à proximité pour la carte du CE... Merci encore

Deux points que je ne comprends pas bien dans votre réponse:

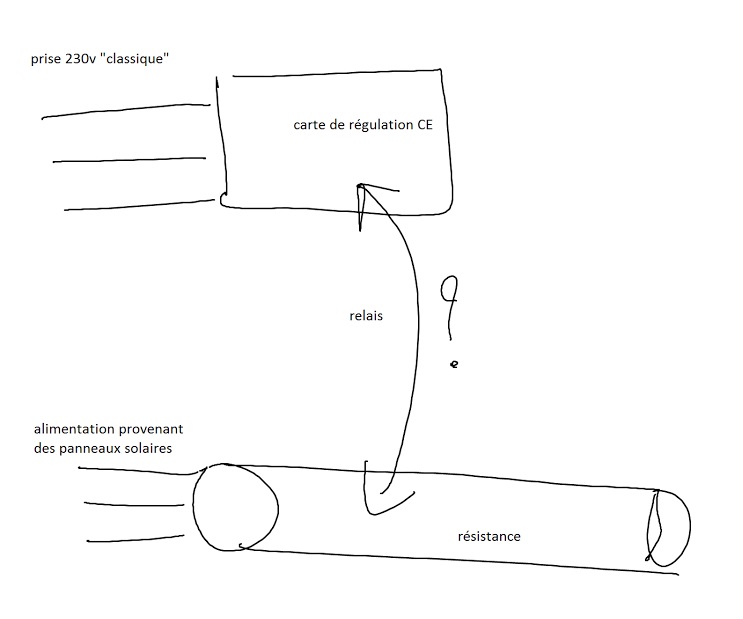

1/ Quel est la forme de ce relais "concrètement" entre la carte et la résistance et ou est-il placé? (j'ai fait un petit schéma)

2/ Est-ce que, avec votre solution, l'anode ACI sera toujours alimentée en permanence comme elle doit l'être sur ce type de chauffe-eau? (J'imagine que oui si elle est alimentée depuis la carte qui sera alimentée par le 230v)

Sujets pièces jointes

75d2a768-607d-40d7-9e0a-e364d7a414ea.jpg, 39.32 kb, 743 x 619
75d2a768-607d-40d7-9e0a-e364d7a414ea.jpg 39.32 kb, 422 téléchargements depuis. 01-04-2016

Citer Message 9

10 Réponse de Cyrano

  • Cyrano
  • Echelon III
  • Déconnecté
  • Inscrit : 26-01-2016
  • Messages : 47

Re : [ZENEO ACI] Changement thermostat Electronique par un mécanique

Bonjour,

Oui, votre schéma est correct. Un électricien saura  très bien ou s'approvisionner pour obtenir un relais pouvant répondre à votre besoin et s'intégrer dans votre tableau éclectique.

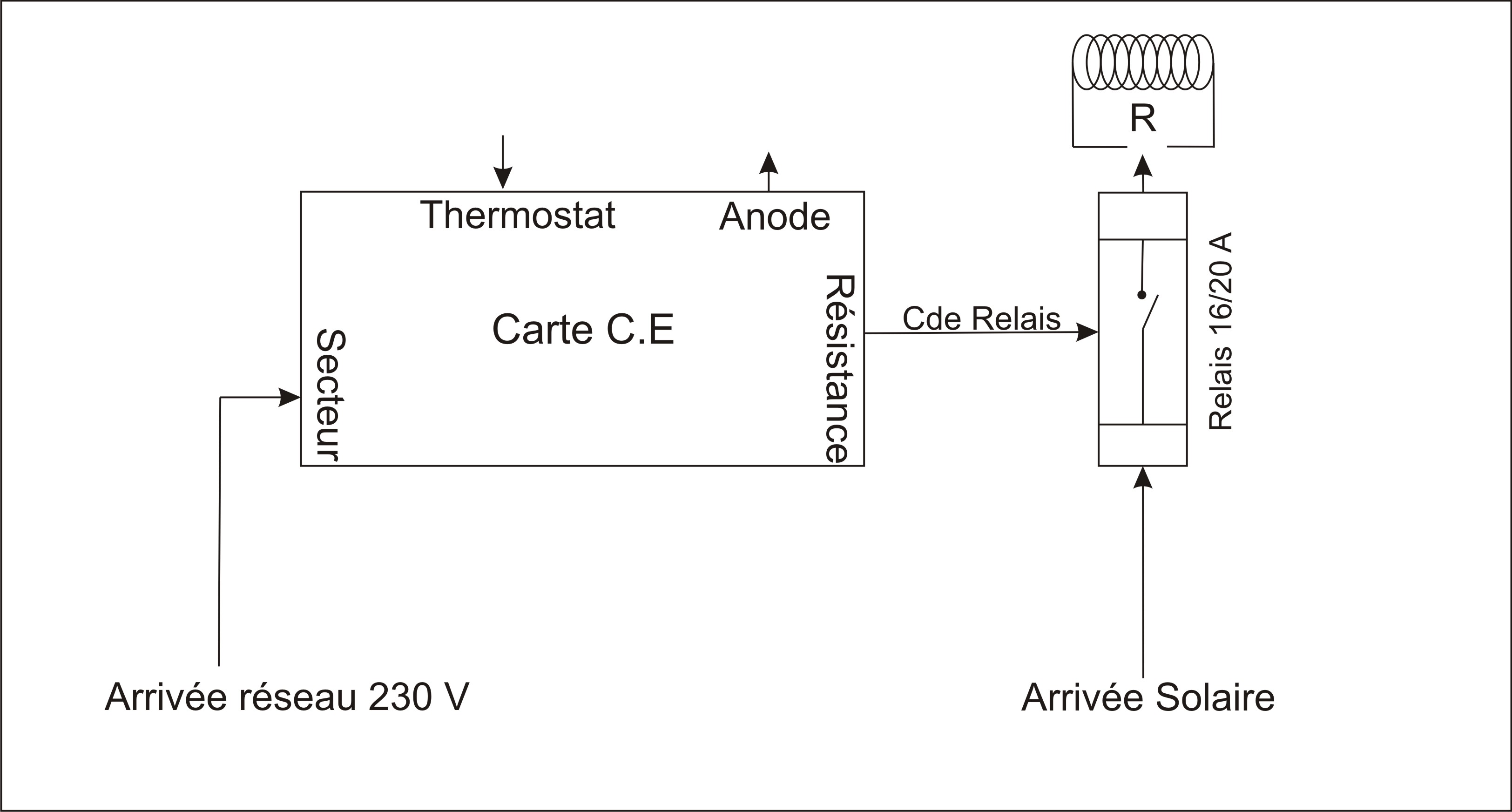

Pour répondre à votre question, vous remarquerez dans le premier synoptique que la carte électronique  dépendante du réseau,  gère le thermostat et l'anode et que l'on se sert de la sortie dédiée normalement  à la résistance pour faire commuter le relais.

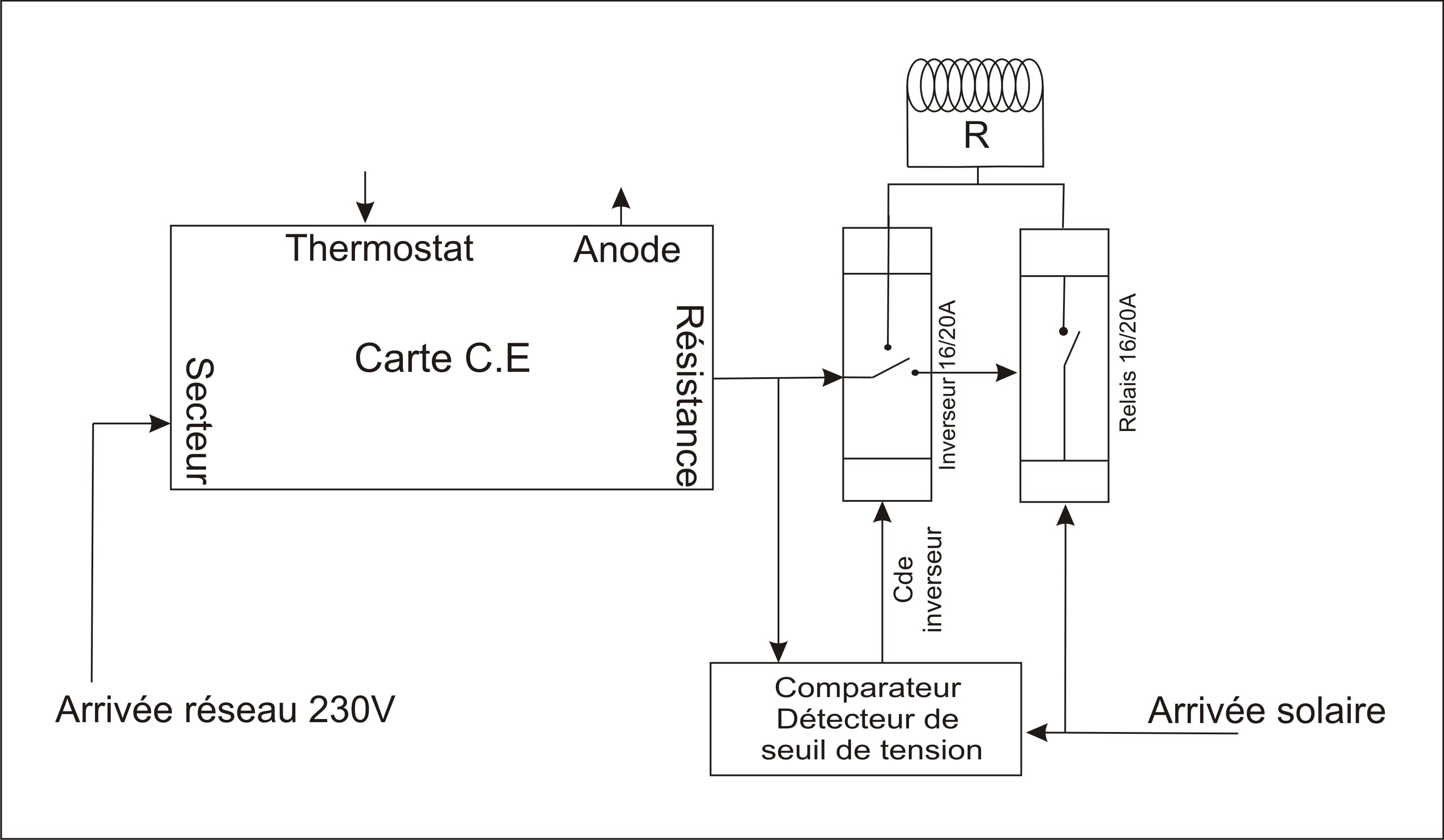

C'est à partir de ce relais qu'on pourra aussi inverser Solaire/Réseau manuellement, ou automatiquement  en y ajoutant  un inverseur et un petit comparateur de tension, qui en temps voulu détectera une faiblesse du solaire pour passer l'alimentation de la résistance sur le réseau. Voir synoptique 2.


Voilà ! Bien que tout cela ne relève pas vraiment de la plomberie, j'espère avoir apporté un petit peu d'éclairage à votre problématique et surtout  vous avoir évité un... casse dalle !

Sujets pièces jointes

Synoptique 1.jpg, 244.09 kb, 3248 x 1744
Synoptique 1.jpg 244.09 kb, 443 téléchargements depuis. 03-04-2016

Synoptique 2.jpg, 309.73 kb, 3222 x 1875
Synoptique 2.jpg 309.73 kb, 390 téléchargements depuis. 03-04-2016

Citer Message 10
