Sujet : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonjour, je souhaite remplacer mon thermostat actuel branché sur une chaudière à gaz" Frisquet Hydro TGP 23 IF" par un thermostat connecté sur l'application Mi Home.
Sur mon thermostat actuel (thermoflash) qui fonctionne avec piles, il y a 3 fils de branchés (voir notice en PJ) :
- un fil marron sur le 1 (raccordé chaudière)
- un fil bleu sur le 2 (raccordé chaudière)
- un fil terre sur le 3
(je ne suis pas sûr que les couleurs respectent les normes).
Sur mon nouveau thermostat connecté (Mija) qui fonctionne en 220V, je suppose donc que :
- je dois connecter le 3 et 4 sur les fils de couleur marron et bleu
- par contre je ne sais pas sur quel connecteur je dois brancher le fil de couleur terre : le 5 ou le 6 (ce qui est relié au neutre)

Merci de votre aide, si je pouvais éviter de faire péter la baraque wink

Sujets pièces jointes

Attachment icône Thermostat Mija.jpeg 83.86 kb, 148 téléchargements depuis. 05-01-2023

Attachment icône Thermostat Thermoflash digital 56101.pdf 1.1 mb, 314 téléchargements depuis. 05-01-2023

2

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

bonjour

j'arrive pas à ouvrir la doc du Mija

par contre sur le flash, deux fils suffisent, 1 et 2
1 c'est le commun et 2 c'est le contact NO

JR

3

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Votre chaudière semble assez ancienne et il me semble que les thermostats peuvent etre en deux fils, une image serait la bienvenue.

Pour les thermostats a 2 fils: si tel est le cas (il faut vérifier sur la chaudière).

Il vous suffit de suivre les instructions du manuel ci-joint page 5 - borniers 4 et 10, ceux deux fils sont a brancher sur les borniers
CO et NC de la majorité des thermostats.

Pour votre MIJA, je suis perplexe car c'est un thermostat auto-alimenté et risque d'etre incompatible avec votre chaudière, car un des fils de la chaudière posséde deja son signal électrique qui doit boucler dans le thermostat, mais votre MIJA a aussi son signal d'entrée et gere seulement le signal sortant, aux borniers 5 et 6 pour piloter une vanne trois voies.

Les borniers 3 et 4 correspondent bien  au thermostat ON-OFF   (avec courant libre) mais n'est pas destiné au chauffage, il est destiné a la gérance d'eau chaude, donc brancher la chaudière sur ces borniers ne correspondra pas a vos besoins.

D'après moi votre thermostat n'est pas adapté a piloter votre chaudière, vous risquez d'envoyer du courant electrique dans la boucle thermostat interne a la chaudière ce qui risque de l'endommager irrémédiablement.

Sujets pièces jointes

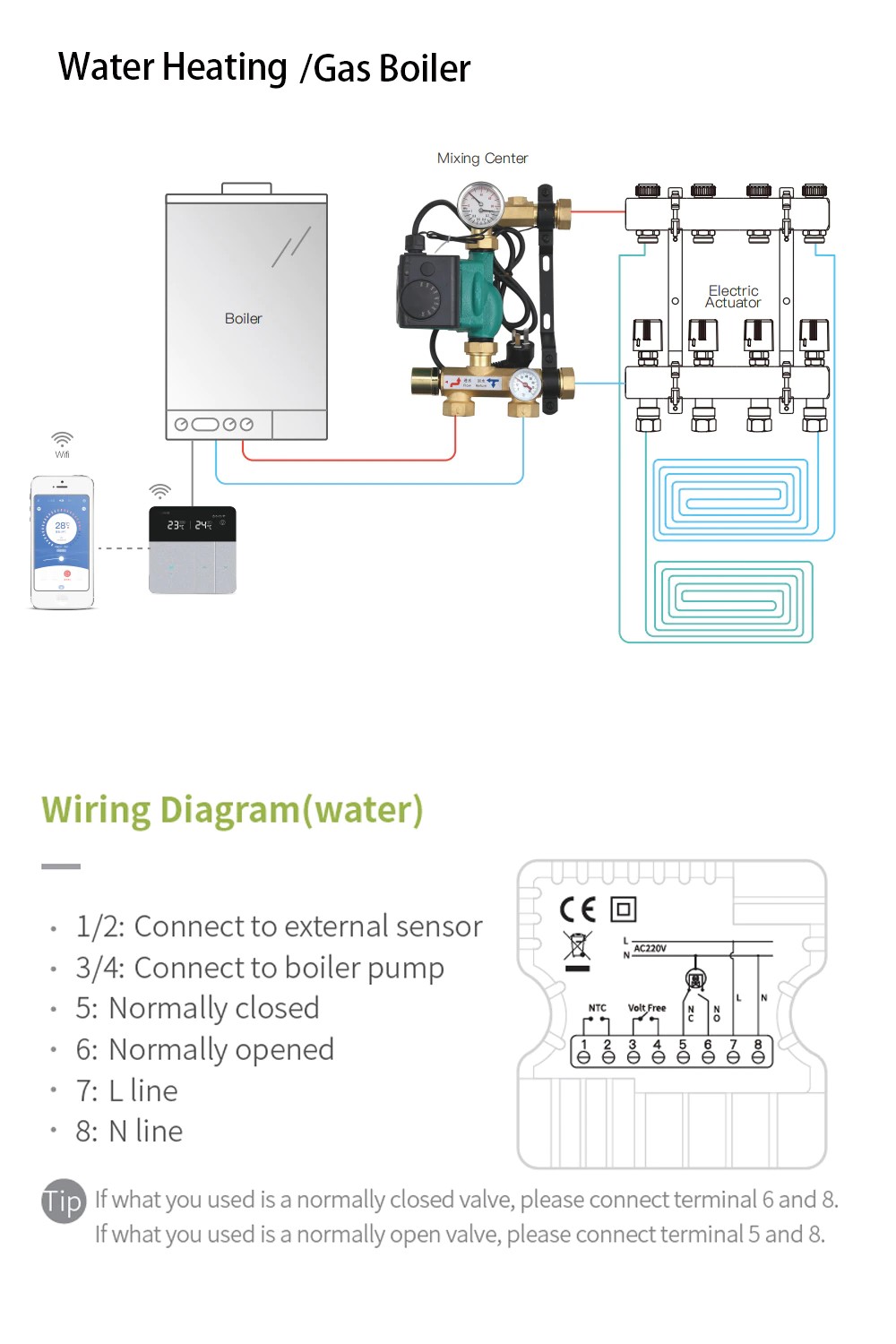

Thermostat Mija.jpg, 165.92 kb, 1000 x 1500
Thermostat Mija.jpg 165.92 kb, 71 téléchargements depuis. 05-01-2023

4

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonjour.
Ma chaudière à gaz fait chauffage (radiateur à circulation d'eau) et eau chaude.
J'ai ajouté les photos du thermostat Mija (j'ai pris la version chauffage à eau, il existe aussi la version chauffage électrique, voir lien du produit acheté en bas de message) et du thermoflash. Il y a actuellement 3 fils de branchés (voir photo thermoflash) mais si j'enlève le fil "terre" du bornier 3, le thermoflash déclenche bien et ça chauffe (à priori ce branchement sur le bornier 3 est inutile et j'ai  en effet vu sur le net que certains n'avaient que 2 fils de branchés, mais c'était comme cela quand j'ai acheté ma maison).
Je suppose donc que si je me limite à brancher les 2 fils actuels sur les bornier 3 et 4 du Mija cela devrait donc fonctionner, je crois comprendre qu'il s'agit d'un contact sec qui est juste à ouvrir et fermer, donc que le thermostat soit à piles (thermoflash) ou alimenté en 220V (Mija) ne devrait rien changer. Suis-je dans l'erreur ? Avez-vous besoin d'autres photos ?
Merci d'avance.


Lien du thermostat Mija acheté (version eau chaude) : https://fr.aliexpress.com/item/40013341 … pt=glo2fra

Sujets pièces jointes

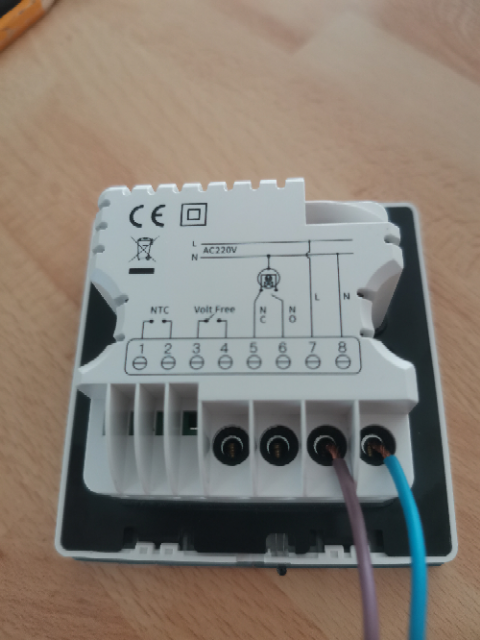

Mija-arriere.jpg, 330.98 kb, 480 x 640
Mija-arriere.jpg 330.98 kb, 67 téléchargements depuis. 06-01-2023

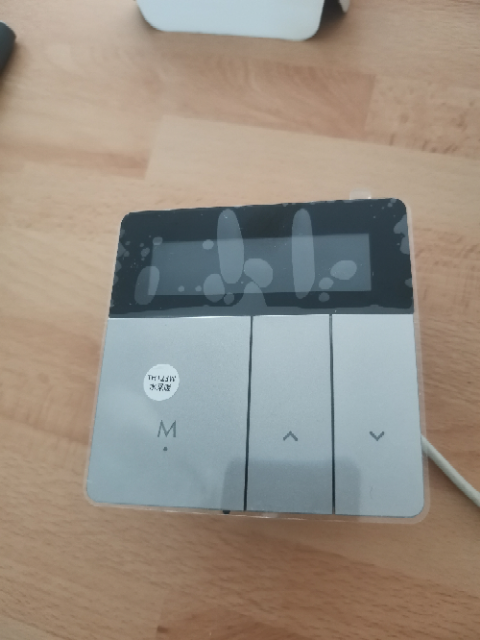

Mija-avant.jpg, 311.58 kb, 480 x 640
Mija-avant.jpg 311.58 kb, 73 téléchargements depuis. 06-01-2023

5

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

photos du thermoflash

Sujets pièces jointes

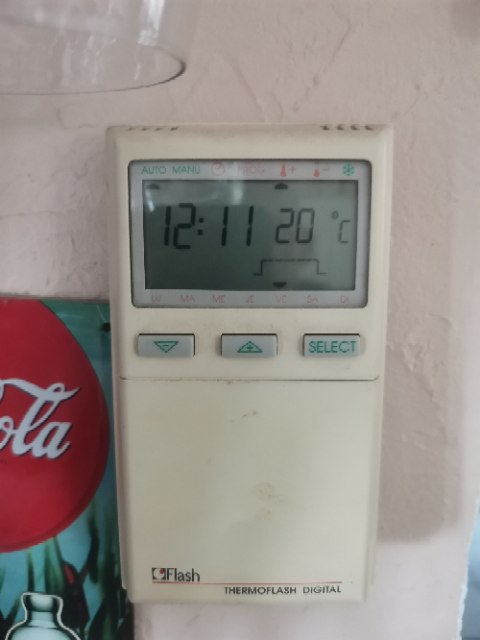

Thermoflash-avant.jpg, 311.62 kb, 480 x 640
Thermoflash-avant.jpg 311.62 kb, 72 téléchargements depuis. 06-01-2023

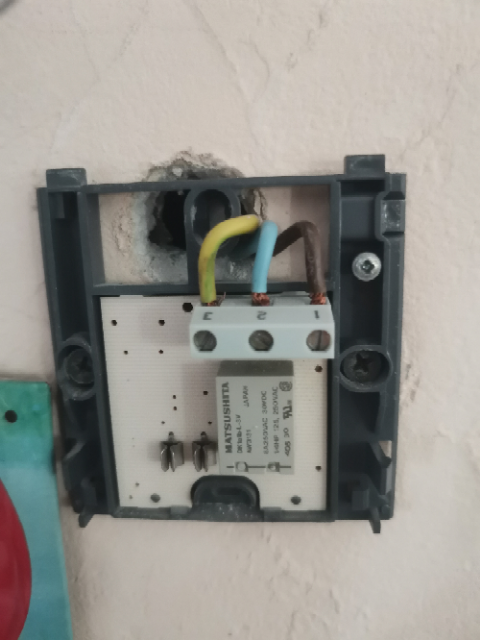

Thermoflash-connection.jpg, 326.82 kb, 480 x 640
Thermoflash-connection.jpg 326.82 kb, 68 téléchargements depuis. 06-01-2023

6

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Bonjour.

Oui vous avez bien résumé, si vous branchez les deux fils utilisées actuellement sur le thermostat ancien, sur les borniers 3 et 4 du nouveau Mija. Ça doit fonctionner... jusque là c'est OK.

Ce que je doute et je pense être dans le vrais, c'est les fonctions de votre thermostat.
S'il a une seule fonction de pilotage du chauffage qui agit sur les contacts 3 et 4 et 4,5,7 à la fois, c'est OK il fonctionnera.

Mais s'il possède deux fonctions pour piloter le chauffage et l'eau chaude, ce n'est plus bon, car la fonction chauffage agira sur les borniers 5,6 et 7 et la fonction eau chaude agira sur les borniers 3 et 4.
Si tel est le cas votre chauffage  sera piloté  par la fonction eau chaude et dans ce cas vous perdrez tous les bénéfices du thermostat.

Je sais pas si vous comprenez ce que je veux dire.
Le Nest de chez Google, pilote le chauffage et l'eau chaude. Si on inverse les branchements on se retrouve avec l'eau chaude à la place du chauffage et le chauffage a la place de l'eau chaude, et dans ce cas ça ne peut plus fonctionner car les btemperatures sont différentes.

En résumé
Si votre  thermostat a la fonction eau chaude, l'application informatique intégré au thermostat permetant de gérer l'eau chaude agit sur les bornier 3 et 4.
L'appplication permettant de piloter le chauffage agit sur les borniers 5,6 et 7. 7 étant le CO,  5 le NC et 6 le NO. (Attention pilotage en 220V incompatible avec votre chaudière. )

Si votre thermostat  n'as pas de fonction eau chaude, dans ce cas  ça doit être bon.
Dans tous les cas vous ne risquez rien à brancher les deux fils de votre thermostat actuel sur les borniers 3 et 4.

Puis une fois allumé  vous verrez bien.

7

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Ok merci pour votre réponse.
Mon thermostat actuel (thermoflash) ne pilote que le chauffage (c'est me semble t'il la même chose pour le Mija).
Pour l'eau chaude, c'est un thermostat intégré à la chaudière qui le fait (réglage de la température de l'eau par un bouton sur la façade de la chaudière)
Je vais donc essayer de brancher les 2 fils sur les borniers 3 et 4 du Mija (et ignorer la liaison sur le 5 ou 6) et voir ce que cela donne.
Merci pour votre aide et désolé car je ne suis pas un expert des chaudières, j'avais précédemment acheté un thermostat connecté qui m'avait fait tout disjoncter car il n'était pas à contacts secs.

8

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

Je n'ai donc branché que les 2 fils existants sur les borniers 3 et 4 du Mija (et ignoré la liaison sur le 5 ou 6).
J'entends bien un clic dans le thermostat Mija selon que la température réglée est au dessus ou au dessous de celle de la pièce, cependant mes radiateurs chauffent toujours (même si la température fixée sur Mija est inférieure à celle de la pièce).
Je pense donc qu'il faut impérativement brancher le neutre (le 8) sur le 5 ou 6 comme indiqué sur le schéma, et j'en reviens donc à ma question initiale.
Faut que je trouve la solution, il commence à faire 23°C dans ma pièce, je vais me faire engueuler par le président wink

9

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

bon j'ai branché le 6 sur le 8 et j'ai tout fait peter....
Thermostat Mija HS...
Conclusion : pas compatible.

Si quelqu'un a une solution pour mettre un thermostat connecté sur ma chaudière je suis preneur.
Sinon ce fil peut-être fermé.
Merci à ceux qui m'ont répondu.

10 Dernière modification par 45Jose (06-01-2023 19:15:34)

Re : Changement thermostat "Thermoflash digital" par thermostat connecté

bonjour
il faut déjà se poser les bonnes questions
sur quoi agit le thermo flash? chaudière ou pompe.
le fil de terre du thermo flash, est il bien relié à la terre, si c'est le cas alors c'est absurde et dangereux
testez la polarité sur les fils, avec un testeur regardez
-s'il y a du courant entre le fil marron  et la terre (une véritable terre)
-s'il y a du courant entre le fil bleu et la terre (une véritable terre
si dans l'un des deux cas il y a du 220 volt, c'est que le thermo flash coupe le courant sur la phase
s'il n'y a pas de courant dans les deux cas c'est peut être que le thermo flash coupe de courant sur le neutre, il faut alors faire les même testes entre le marron et une phase et entre le bleu et une phase dans la chaudière

JR
