Sujet : réglage et régulation chaudière geminox fcx 30

Bonjour à tous et tout d'abord bonne année!

Je suis nouveau sur ce forum mais je l'ai consulté plusieurs fois avant de m'y inscrire .

Alors voilà, nous avons acheté en septembre 2014 avec ma compagne une maison en normandie ( année construction 1905) surface habitable 200m2 ( RDC + R+1 + grenier)

Celle ci est équipée d'une chaudière fioul geminox condensation qui date de 2008.

Depuis nous avons fait des travaux d'isolation :

Isolation de tous les murs intérieurs donnant sur l'extérieur par de la laine de verre de 140mm + remplacement de toutes les menuiseries bois par du PVC double vitrage .

La maison possède 13 radiateurs en fonte.

Le circuit de chauffage à été totalement remanié car la maison possédait 2 circuits de chauffage au départ de la chaudière (il y avait 2 habitations en une) de plus la plomberie était en acier avec des diamètres hallucinants !!!

Nous n'avons pas changé de chaudière ni même le système de régulation qui s'opère comme cela:

Thermostat d'ambiance siemens sans fil fixé dans la salle et récepteur branché par mes soins sur le circulateur de la chaudière.

consigne ambiance réglée à 19°C.

la chaudière est équipée d'un circulateur de marque WILO et la vanne 3 voies et une ESBE et d'une sonde extérieure.

Ma question est simple , maintenant que nous avons fait les travaux d'isolation est il possible d'optimiser les réglages de cette chaudière?

Dans l'attente de vos réponses merci d'avance!

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : réglage et régulation chaudière geminox fcx 30

Bonjour.

Je ne suis pas un spécialiste des chaudières a condensation particulièrement les chaudières au fioul.

Mais sinon il y toujours possibilité d’améliorer, voici quelques pistes...

  • Poser une sonde extérieure.

  • Comme la chaudière est récente elle doit certainement avoir une entrée pour le thermostat, vérifier si tel est le cas, il faut brancher le thermostat d'ambiance sur la chaudière a la place de le brancher sur le circulateur.

Postez des images de la chaudière.

Je suis étonné que le circulateur ne soit pas piloté par la chaudière et que la chaudière soit piloté par une régulation extérieure. Vous êtes sur de ne pas confondre chaudière condensation avec chaudière basse température?

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : réglage et régulation chaudière geminox fcx 30

bonjour

s'il y a déjà ne régulation par loi d'eau et de la programmation d'abaissement en heures de nuit ou d'absence  il y a pas grand chose d'autre à faire sur la chaudière.

JR

Citer Message 3

4 Réponse de damien du nouveau monde

  • damien du nouveau monde
  • Visiteur Invité

Re : réglage et régulation chaudière geminox fcx 30

Bonsoir .

Merci de vos réponses respectives.

Pour répondre à Niel, il y a déjà une sonde extérieure de poser elle commande la vanne 3 voies en ajustant la température de départ apparemment .

Pour la commande de la chaudière par le thermostat d'ambiance j'ai entendu dire que ce n'était pas très bon de la commander ainsi surtout si le thermostat la coupe en plein cycle de chauffe par exemple.

Comment faire pour poster une image je ne suis pas très caler en balise html....

Pour la chaudière je suis certain du type.

C'est une geminox fioul condensation de type fcx 30 kw .

Pour répondre à RUAJOSE maintenant mon souci est que je trouve que la température chaudière baisse plutôt vite entre chaque cycle de chauffe malgré les travaux effectués .

Je n'ai pas programmé de plage jour nuit sur le thermostat d'ambiance car le matin au réveil il fait froid dans les chambre à l'étage.

D'ailleurs en programmant 19°C dans la salle et le salon au RDC j'ai environ 16°C dans les chambres... avez vous une solution pour augmentez un peu la température dans les chambres ?

Petite question à RUAJOSE qu'entendez vous par régulation par loi d'eau?

Dans l'attente de vos retours respectifs et encore merci de vos réponses.

Cordialement.

Citer Message 4

5 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : réglage et régulation chaudière geminox fcx 30

damien du nouveau monde a écrit:

D'ailleurs en programmant 19°C dans la salle et le salon au RDC j'ai environ 16°C dans les chambres... avez vous une solution pour augmentez un peu la température dans les chambres ?

Visiblement les radiateurs des chambres ne sont pas assez costauds, ou ces du salon sont trop puissants une première solution consiste a fermer partiellement les radiateurs du salon, pour que la température de consigne  ne soit pas atteinte trop rapidement, en les ferment partiellement cela va aussi donner plus de circulation a l'étage.

Pour poster des images, normalement il faut être connecté, mais il y a une autre solution que voici: dans le fond de toutes les pages il y a un lien (uploader une image) cela ouvre une mini-fenetre avec un formulaire d'envoi, il suffit de copier le code sur le cadre d’édition de messages pour que les images apparaissent automatiquement.

Vu que la chaudière est deja piloté par une sonde extérieur, il ne faut pas la piloter par thermostat, donc sur ce point il n'y a pas grand chose a faire.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

6 Réponse de Damien du nouveau monde

  • Damien du nouveau monde
  • Visiteur Invité

Re : réglage et régulation chaudière geminox fcx 30

Niel a écrit:
damien du nouveau monde a écrit:

D'ailleurs en programmant 19°C dans la salle et le salon au RDC j'ai environ 16°C dans les chambres... avez vous une solution pour augmentez un peu la température dans les chambres ?

Visiblement les radiateurs des chambres ne sont pas assez costauds, ou ces du salon sont trop puissants une première solution consiste a fermer partiellement les radiateurs du salon, pour que la température de consigne  ne soit pas atteinte trop rapidement, en les ferment partiellement cela va aussi donner plus de circulation a l'étage.

Pour poster des images, normalement il faut être connecté, mais il y a une autre solution que voici: dans le fond de toutes les pages il y a un lien (uploader une image) cela ouvre une mini-fenetre avec un formulaire d'envoi, il suffit de copier le code sur le cadre d’édition de messages pour que les images apparaissent automatiquement.

Vu que la chaudière est deja piloté par une sonde extérieur, il ne faut pas la piloter par thermostat, donc sur ce point il n'y a pas grand chose a faire.


Ok.
Du coup je vais tester votre solution de diminuer les radiateurs de la salle et du salon .
A titre d'information tous les
Radiateurs de la maison sont équipés de robinets thermostatiques .

Donc concernant le thermostat d'ambiance,  vous penser que le mieux serait de l'enlever ?

Citer Message 6

7 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : réglage et régulation chaudière geminox fcx 30

une régulation par loi d'eau est quand la température de l'eau de chauffage est calculée par rapport à la température extérieure via la sonde ext.

il y a bien une vanne 3 voies qui module la température de l'eau du départ interne ou externe à la chaudière
s'il y a thermostat d'ambiance sur la pompe ça fausse toute la régulation, ça n'a rien à faire là.

JR

Citer Message 7

8 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : réglage et régulation chaudière geminox fcx 30

Re.

Ou j'ai du mal a comprendre, c'est que la chaudière est deja récente a condensation, donc elle doit y avoir sa propre régulation qui prends en charge la sonde extérieure et normalement pilote l'ensemble des composants et compris la vanne et circulateur, c'est aussi sur cette régulation que le thermostat d'ambiance doit être branché.

Je ne connais aucune régulation qui module la production de chauffage en prenant en compte a la fois, la sonde extérieur et un thermostat tout ou rien.

Imaginons le cas de figure suivant afin de démontrer que sonde extérieur est incompatible avec thermostat tout ou rien:

La température extérieur baisse brutalement de 20°C a 10°C, la chaudière commence a augmenter la température de départ afin d'anticiper et d’empêcher la maison de se refroidir (c'est le rôle de la sonde extérieur), mais a ce moment la température de consigne dans la maison a été atteinte donc le thermostat coupe la chaudière, a ce moment la sonde extérieure deviens inactive, la chaudière ne peut plus rien faire car la fonction chauffage est arrêté par le thermostat.

A moins que le thermostat soit un complément de chaudière, mais dans ce cas c'est pas un thermostat tout ou rien, c'est une sonde qui mesure en permanence la température et donne l'information a la régulation afin de mesurer en temps réel les besoins et adapter la production au plus juste en comparant la température intérieur avec celle de l’extérieur.

Matériel de très haut de gamme.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 8

  • Inscrit : 05-01-2016
  • Messages : 21

Re : réglage et régulation chaudière geminox fcx 30

Niel a écrit:

Re.

Ou j'ai du mal a comprendre, c'est que la chaudière est deja récente a condensation, donc elle doit y avoir sa propre régulation qui prends en charge la sonde extérieure et normalement pilote l'ensemble des composants et compris la vanne et circulateur, c'est aussi sur cette régulation que le thermostat d'ambiance doit être branché.

Je ne connais aucune régulation qui module la production de chauffage en prenant en compte a la fois, la sonde extérieur et un thermostat tout ou rien.

Imaginons le cas de figure suivant afin de démontrer que sonde extérieur est incompatible avec thermostat tout ou rien:

La température extérieur baisse brutalement de 20°C a 10°C, la chaudière commence a augmenter la température de départ afin d'anticiper et d’empêcher la maison de se refroidir (c'est le rôle de la sonde extérieur), mais a ce moment la température de consigne dans la maison a été atteinte donc le thermostat coupe la chaudière, a ce moment la sonde extérieure deviens inactive, la chaudière ne peut plus rien faire car la fonction chauffage est arrêté par le thermostat.

A moins que le thermostat soit un complément de chaudière, mais dans ce cas c'est pas un thermostat tout ou rien, c'est une sonde qui mesure en permanence la température et donne l'information a la régulation afin de mesurer en temps réel les besoins et adapter la production au plus juste en comparant la température intérieur avec celle de l’extérieur.

Matériel de très haut de gamme.

Bonjour Messieurs.

Tout d'abord j'ai très bien compris vos raisonnement respectifs.

Par contre mon thermostat d'ambiance est pûremment  tout ou rien c'est à dire que j'ai un boitier sans fil dans ma salle qui lorsque la température consigne est atteinte ferme un contact dans le boitier récepteur relié lui au circulateur de la chaudière , mais la chaudière tourne toujours si jamais elle n'a pas terminée son cycle de chauffe par exemple.

J'ai déjà essayé de brancher ma régulation sur la régulation de la chaudière mais la chaudière ne réagit pas au thermosta si ce n'est que j'ai un petit soleil qui clignote sur l'affichage de la chaudière.

Je vais vous envoyer des photos de la chaudière ainsi que des photos de pages de la revue de la chaudire concernant le chapitre régulation.
Car il existe bien sur ce modèle la possibilité il me semble de mettre un thermostat d'ambiance, mais il doit indiqué directement à la chaudière la température de la maison pour que celle si la température d'eau de départ chauffage.

Cordialement.

Citer Message 9

  • Inscrit : 05-01-2016
  • Messages : 21

Re : réglage et régulation chaudière geminox fcx 30

voici toutes les photos que j'ai prises.

Sujets pièces jointes

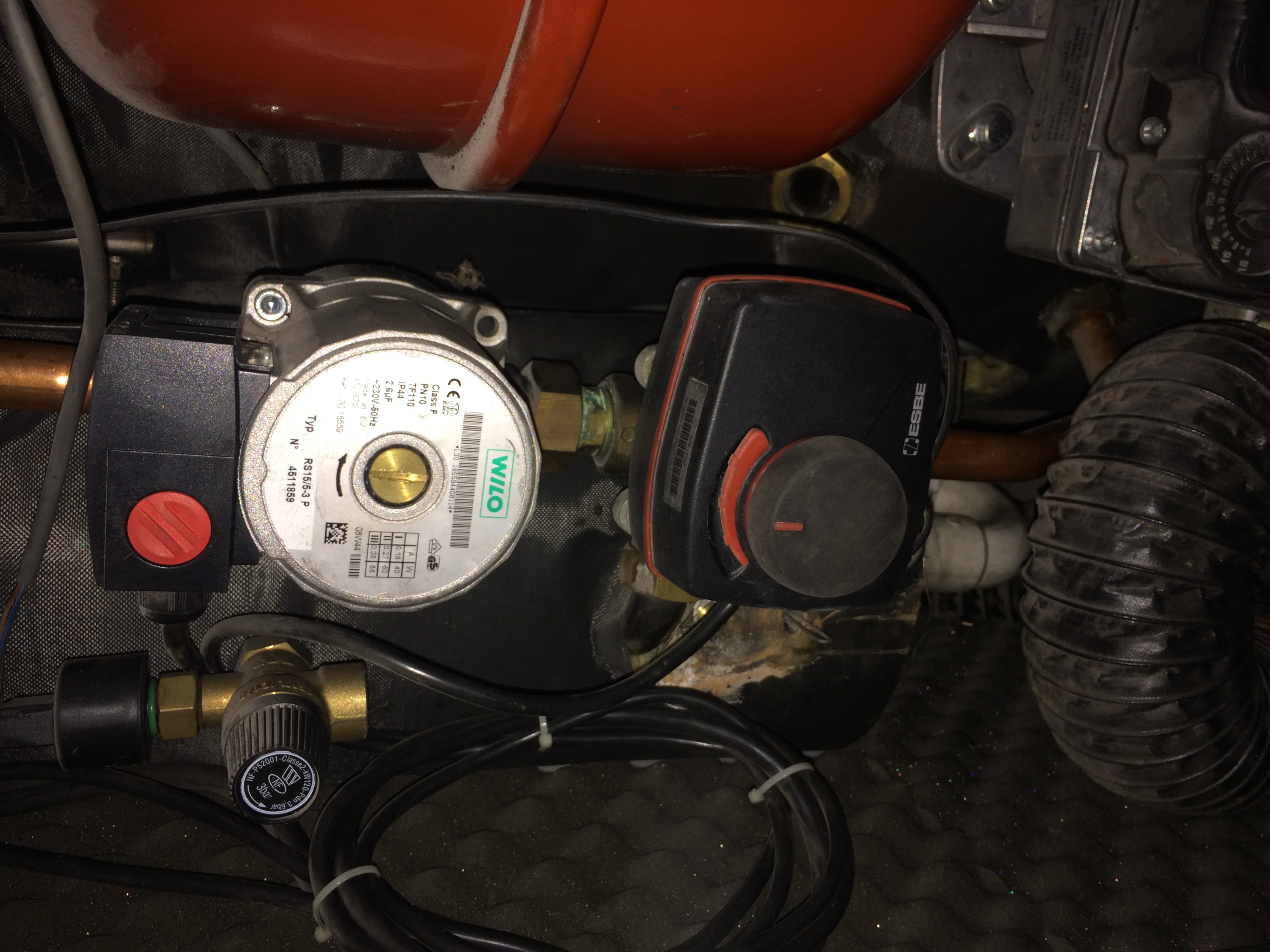

circulateur + vannes 3 voies .JPG, 1.72 mb, 3264 x 2448
circulateur + vannes 3 voies .JPG 1.72 mb, 548 téléchargements depuis. 05-01-2016

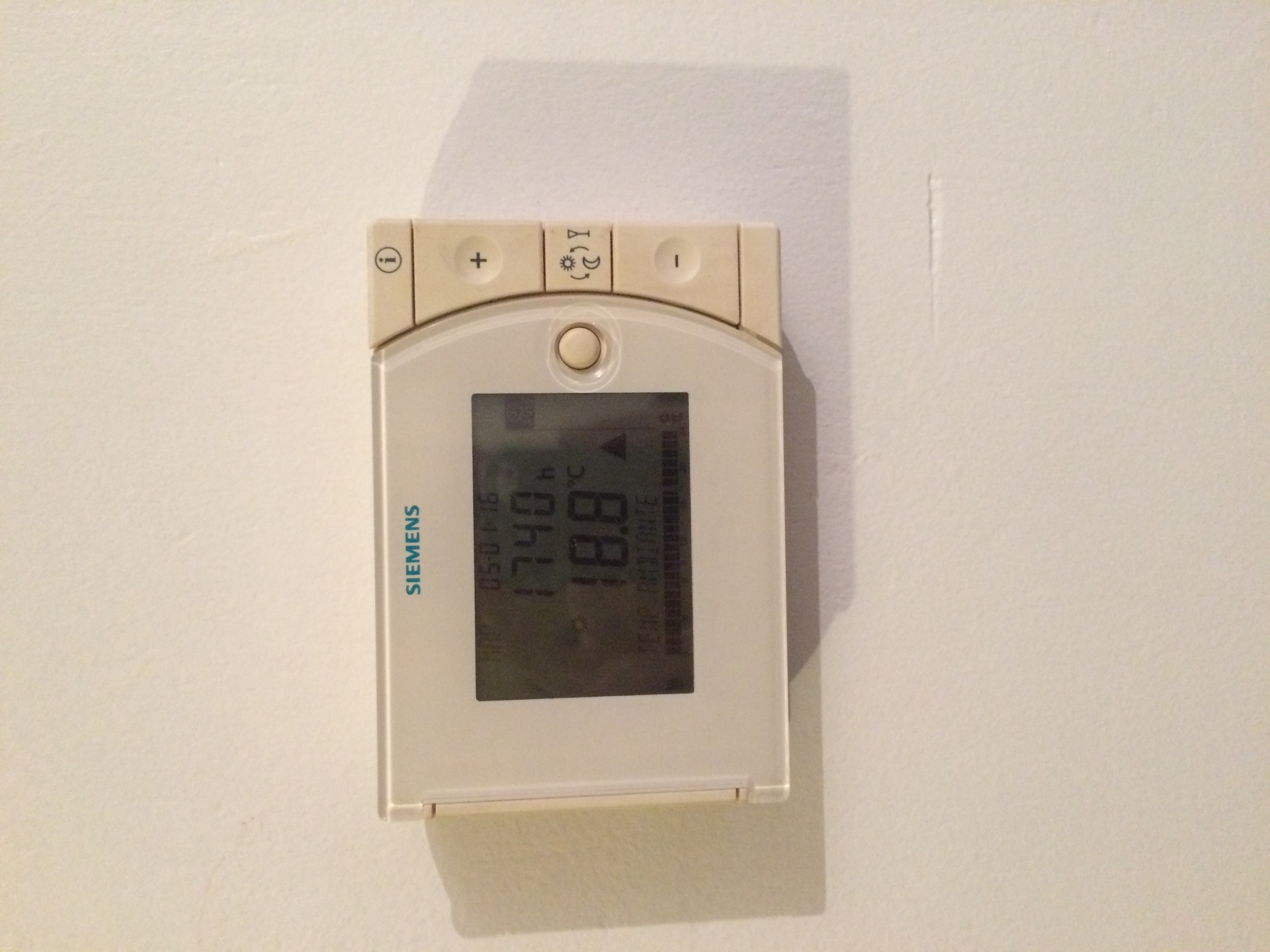

TA sans fil.JPG, 758.54 kb, 3264 x 2448
TA sans fil.JPG 758.54 kb, 457 téléchargements depuis. 05-01-2016

Citer Message 10
