Sujet : branchement chaudiere geminox

bonjour-je cherche quelqu un qui s y connait en branchement sur une chaudière geminox megalithe 25s zmbs0.0025
je voudrais savoir comment on branche la vanne 3 voies lien photo https://ibb.co/BsprfqL   aisi que la sonde exterieure
(2 fils) et le thermostat d ambiance (pour regler la T° à distance)(3 fils)
je joins le plan qu il y a sous le couvercle, lien suivant  https://ibb.co/5sR4zQv
ainsi qu une photo de la barrette avec tous les fils  https://ibb.co/m63rRf4
merci  d avance à celui qui pourras me dépanner
cdt  Youenn

Citer Message 1

  • PUB

2 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : branchement chaudiere geminox

Bonjour.

Je ne pense pas que votre chaudière ne gere pas la vanne de mélange, je crois qu'il faut un thermostat pour cette option.

Sans posséder la notice je dirais que le gris est le neutre, le marron l'ouverture et le noir la fermeture mais il faudra tester pour en etre sur.


Selon moi: j'installerais le gris en position 1, puis les autres en 2 et 3 mais il faudra faire des tests afin de savoir lequel et l'ouverture et la fermeture.



J'ai trouvé ça dans une autre discussion, regardez sur votre notice voir si vous avez une page semblable a celle ci.


Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 2

  • sergi00
  • Maître Plombier
  • Déconnecté
  • Inscrit : 21-01-2018
  • Messages : 471

Re : branchement chaudiere geminox

Vous pouvez nous en dire plus sur cette chaudière ?
Je peux faire erreur, mais j’ai l’impression qu’il manque le plus important : la régulation. Là où se branchent la vanne et les sondes. Le bornier que vous nous montrez à l’air d’être celui de la chaudière nue. Là où la régulation vient aussi prendre et donner des informations.

Citer Message 3

4 Réponse de maxilau

  • maxilau
  • Visiteur Invité

Re : branchement chaudiere geminox

bonjour et merci Dani pour cette réponse ,je vais voir si j ai un shéma électrique qui correspond


Dani a écrit:

Bonjour.

Je ne pense pas que votre chaudière ne gere pas la vanne de mélange, je crois qu'il faut un thermostat pour cette option.

Sans posséder la notice je dirais que le gris est le neutre, le marron l'ouverture et le noir la fermeture mais il faudra tester pour en etre sur.


Selon moi: j'installerais le gris en position 1, puis les autres en 2 et 3 mais il faudra faire des tests afin de savoir lequel et l'ouverture et la fermeture.



J'ai trouvé ça dans une autre discussion, regardez sur votre notice voir si vous avez une page semblable a celle ci.


Citer Message 4

5 Réponse de maxilau

  • maxilau
  • Visiteur Invité

Re : branchement chaudiere geminox

bonjour Sergi et merci pour la réponse-je ne sais pas où se trouve la régulation peut être que ce sont les fils en bas de la photo où on voit la barrette??


sergi00 a écrit:

Vous pouvez nous en dire plus sur cette chaudière ?
Je peux faire erreur, mais j’ai l’impression qu’il manque le plus important : la régulation. Là où se branchent la vanne et les sondes. Le bornier que vous nous montrez à l’air d’être celui de la chaudière nue. Là où la régulation vient aussi prendre et donner des informations.

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : branchement chaudiere geminox

bonjour

il me semble qu'on a déjà vu ce problème ultérieurement

voici ce que j'avais gardé

Sujets pièces jointes

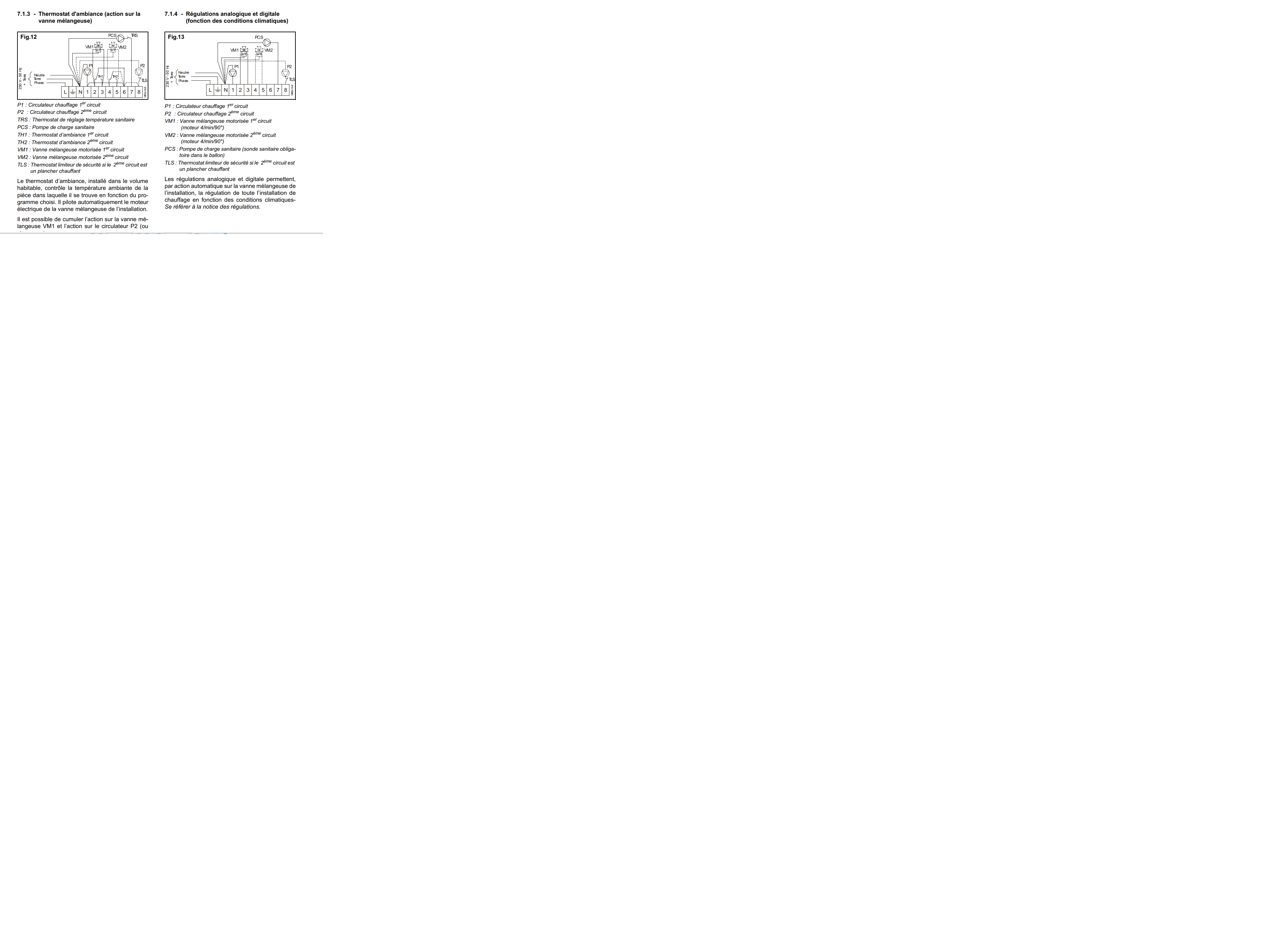

schemas geminox.png, 216.47 kb, 3915 x 2829
schemas geminox.png 216.47 kb, 261 téléchargements depuis. 18-10-2021

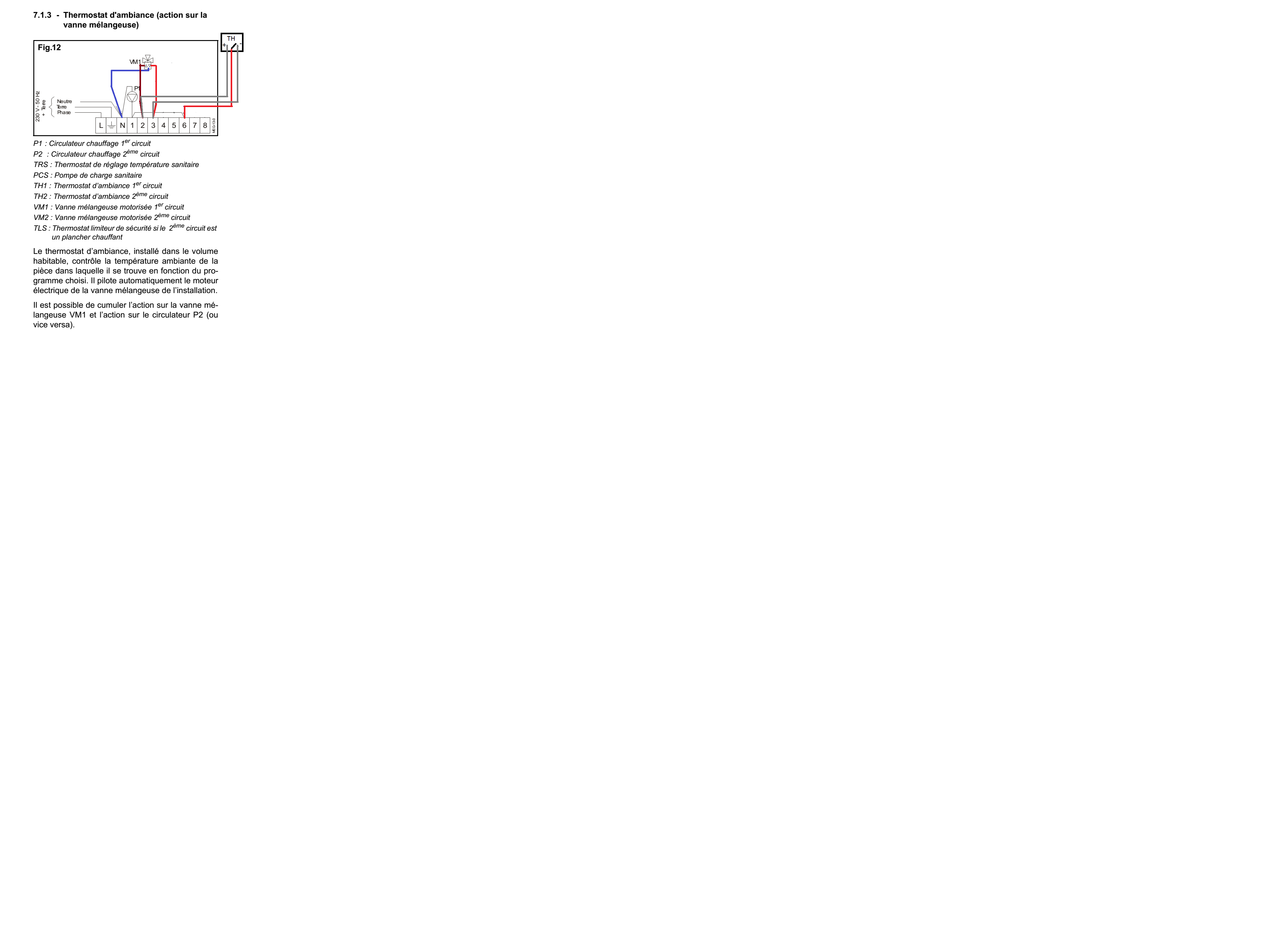

Attachment icône THERMOSTAT SUR GEMINOX TL 35S.png 262.6 kb, 81 téléchargements depuis. 18-10-2021

JR

Citer Message 6

7 Réponse de 45Jose Dernière modification par 45Jose (18-10-2021 19:33:21)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : branchement chaudiere geminox

suite

Sujets pièces jointes

Attachment icône THERMOSTAT SUR GEMINOX TL 35S.png 262.6 kb, 81 téléchargements depuis. 18-10-2021

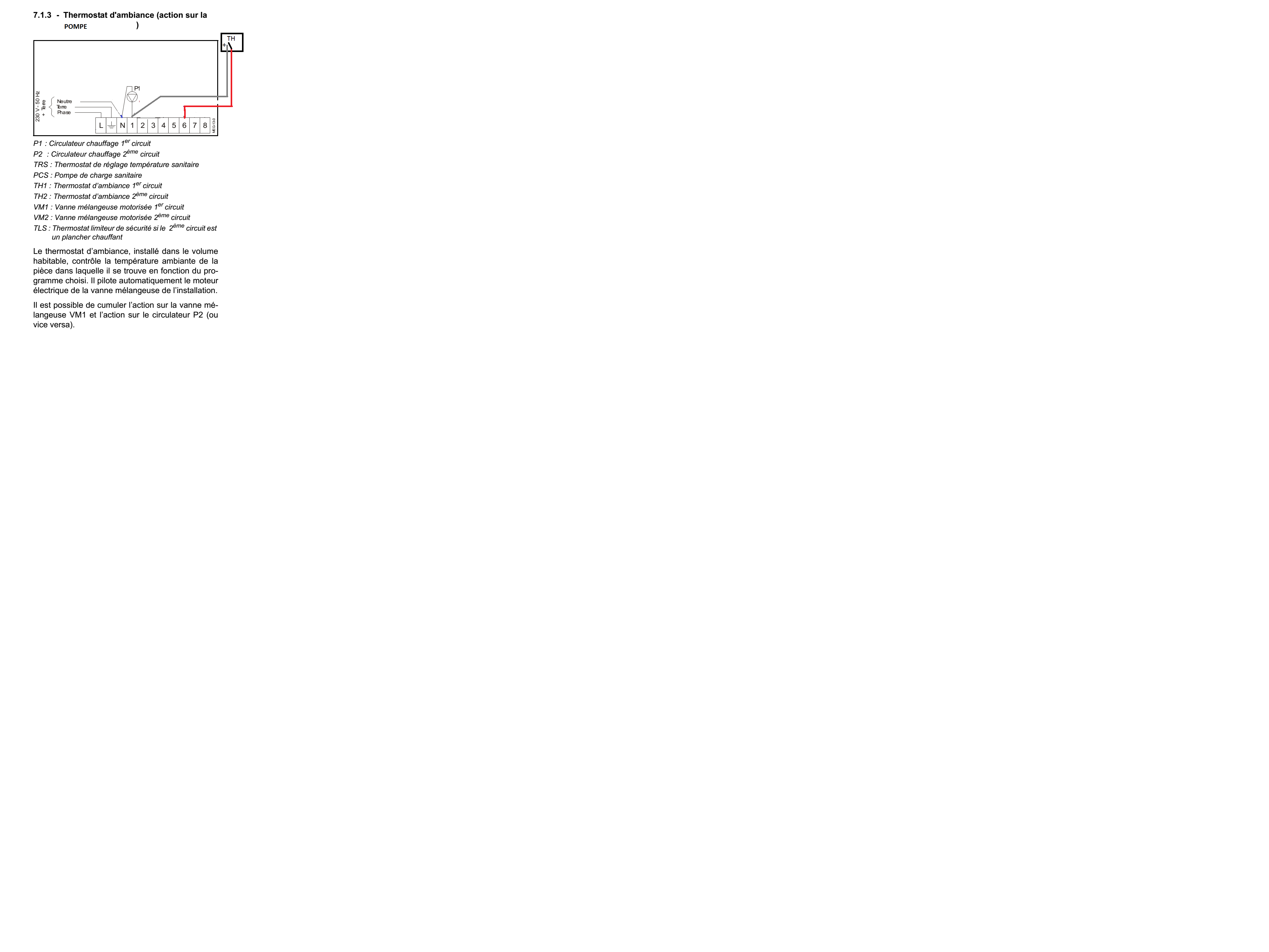

Attachment icône THERMOSTAT SUR POMPE GEMINOX.png 221.58 kb, 80 téléchargements depuis. 18-10-2021

JR
