  • jobilou
    Participant

    Je vais y arriver… :

    jobilou
    Participant

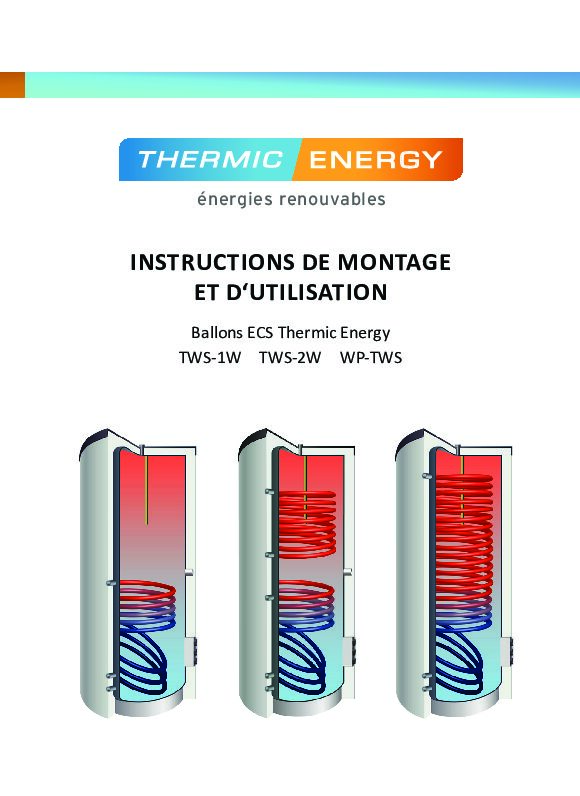

    La notice en français en pièce jointe :

    jobilou
    Participant

    Désolé pour mes explications pas claires…
    Je reformule : Sur mes 2 ballons, il y a à mi-hauteur de ceux-ci, une sortie en 3/4″M appelée « zirculation » sur la notice en allemand du fournisseur et « circulation » sur la notice en français que j’ai fini par me procurer.

    Elle se trouve au niveau entre l’entrée et le retour de l’échangeur du haut (vous pouvez la voir en « G Circulation 3/4″M gris » sur mon schéma).

    Les entrées et sorties sont matérialisées par un plastique « rouge ou bleu », celle-ci est en « gris »…

    jobilou
    Participant

    Bonsoir,

    Ils sont effectivement à la fois SARL et Association, voir ici : http://www.solarfuture.org/QUI%20SOMMES%20NOUS.htm

    Mais a part quelques schémas standard sur leur site, ils ne donnent pas beaucoup d’explications après commande du matos…

    Ils m’ont cependant dit qu’il serait bien de brancher le retour chauffage sur la prise « circulation »… A quoi sert exactement cette prise « circulation » que j’ai sur mes 2 ballons…

    D’autre part pour le(s) vase(s) d’expansion que vous préconisez, je suppose que ceux-la doivent être fermés ?! Et avez-vous une idée de la contenance qu’ils devraient avoir ?

    jobilou
    Participant

    Merci Alleauplombier, je crois que je comprend mieux le pourquoi des vases d’expansion… Je vais faire comme Dani et vous me l’avez dit…

    Un lien vers l’association dont je parlais plus haut : http://www.solarfuture.org/

    Je compte par la suite, raccorder le ballon tampon à des panneaux solaires thermiques (que je fabriquerais peut-être moi-même… Le rendement sera sans doute moindre, mais l’expérience me tente bien…).

    jobilou
    Participant

    Merci Dani pour votre réponse,

    J’ai réuni les éléments de ce montage par l’intermédiaire d’une association qui fournit les éléments nécessaires à la mise en place de ce système en autoconstruction. Ils ont quelques explications et notices sur leur site, mais ne sont pas très performants  concernant l’aide apportée après la vente de l’ensemble de ces éléments….

    Ainsi, ils préconisent de mettre un vase d’expansion ouvert de 20l après la cuisinière bouilleur, mais ne disent rien quand à des vases d’expansion sur les 2 ballons… Où faut-il placer ces 2 vases sur le circuit par rapport aux ballons ?

    Bref, j’ai pris pas mal d’explications à droite et à gauche sur internet et j’ai tenté de faire un schéma qui me semblait cohérent par rapport à celles-ci…

    Pour info, la cuisinière-bouilleur fournit 6kW en air et 9 kW pour l’eau. Le volume de notre maison est assez réduit (max 200m3) et avec 2 ballons de 300l… Nous aurons également une régulation avec 3 sondes.

    Voili voilou et encore merci pour vos réflexions.

    jobilou
    Participant

    Bonsoir,

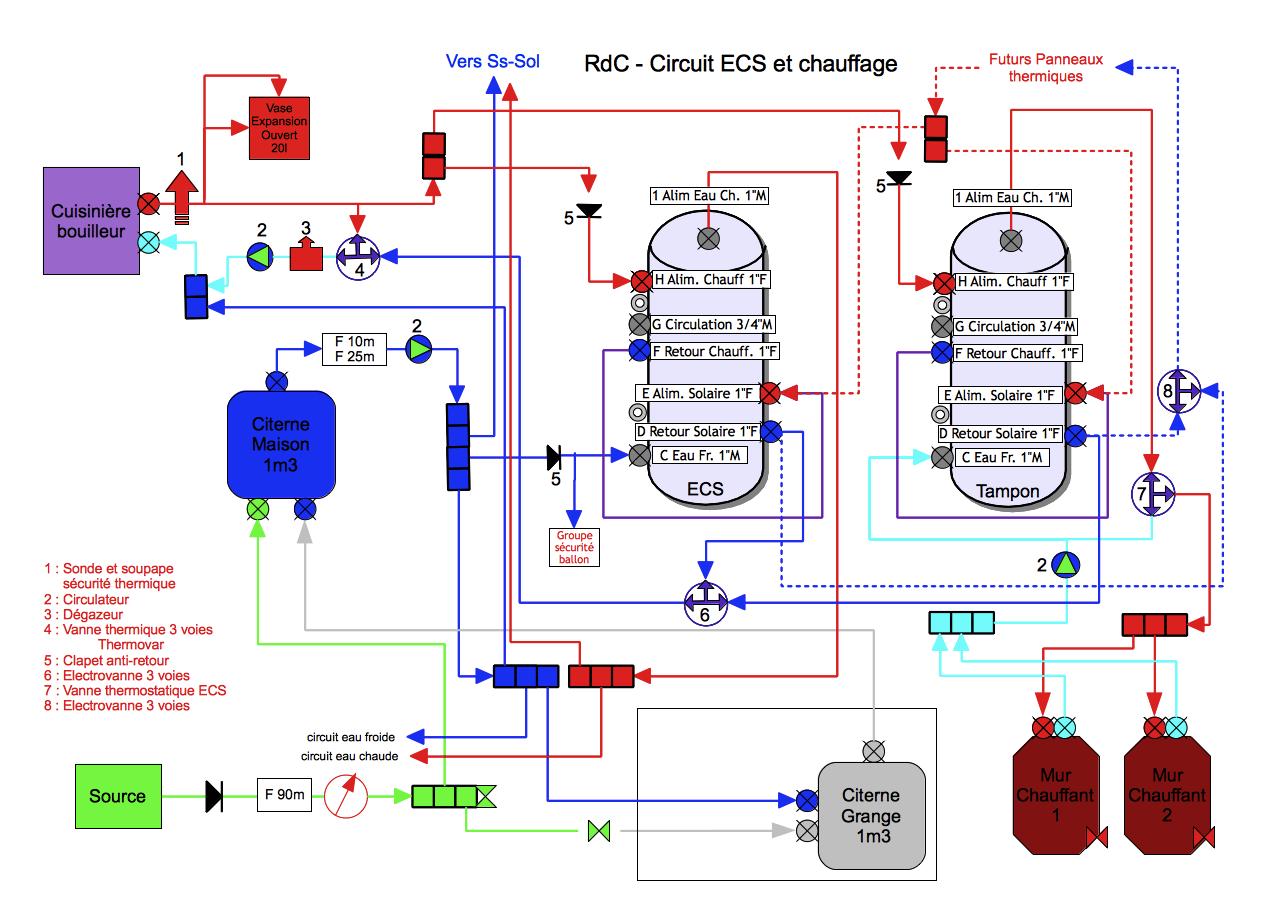

    Ca y est, je suis inscrit et donc mon plan en pièce jointe devrait maintenant être visible…

    Merci pour vos réponses.
