Quel diamètre utiliser pour une installation de chauffage
- Ce sujet contient 18 réponses, 5 participants et a été mis à jour pour la dernière fois par
, le il y a 4 années et 7 mois.
-
Messages
-
Bonjour à tous
Je suis entrain d’étudier mon réseau de chauffage. Actuellement celui-ci est en cuivre mono-tube. Je souhaiterai changer cette installation au profit d’un montage en parallèle avec du multicouche.
Ma question est de savoir quel diamètre de multicouche utilisé sachant que les tuyaux passeront dans les combles et alimenteront uniquement le rez de chaussée.
La maison fait 15 m de long et 9 de large. Il y aura sur ce circuit une dizaine de radiateur en fonte (ancien modéle).
Quant au sertissage, pensez vous que ce soit une bonne solution ? Si non quel type de raccords utiliser ?
Avec mes remerciements
Si vous le faites en cuivre optez pour un diamètre de départ en 20/22 ou multicouche 20/26 puis diminution dégressive au fur et a mesure que vous avancez jusqu’au bout du circuit.
Pour les piquages sur le collecteur principal utilisez du 12/16 multicouche, ou 12/14 en cuivre.
Vu que vous passez par les combles, n’oubliez pas de poser deux purgeurs automatiques au point le plus haut de votre install.Édité par Alleauplombier.
Merci de votre réponse.
Je vais donc partir avec un multicouche 20/26. Cependant à partir de quel moment diminuer sachant que je tire 43 m de long et sur quel diamétre dois-je descendre.
Faut-il faire la même chose avec le retour vers la chaudière en partant du plus petit vers du 20/26.
Quant aux purges automatiques comme les conduits seront linéaires à quel endroit dois-je les placer (je suppose qu’il y en a une la canalisation départ chaudière et l’autre sur le retour d’eau ?)
Merci de votre aideHello celino,
Je te mets ci-dessous le schéma de mon installation chauffage en multicouche : 4 lignes en bitube de 3 à 4 radiateurs (les puissances des radiateurs sont indiqués sous le « R » du radiateur. Il faisait -10° à -15° la nuit à Toulouse la semaine dernière, et pas de problème de chauffage sur cette installation !
Dans mon installation, tu vois que je pars en diamètre 26 et je dessers 3 radiateurs en D16 (ils sont très près de la chaudière et chauffent très vite) , puis le D26 continue pour deservir les 3 lignes en D20. Ensuite, pour chaque ligne, je reste en 20 jusqu’à l’avant-dernier et je dessers le dernier de la ligne en 16.
Donne-nous un schéma de ton installation avec les puissances estimées des radiateurs, ça permettra d’être plus précis ! On peut imaginer sur une ligne de 10 radiateurs de mettre du D26 jusqu’au 6ème, chaque radiateur étant piqué sur la ligne principal avec du 16 puis de passer en 20 après le 6ème et en 16 pour le dernier par exemple… Ensuite, le retour est pour moi symétrique à l’aller.
A bientôt,
guill
guill wrote:Hello celino,Je te mets ci-dessous le schéma de mon installation chauffage en multicouche : 4 lignes en bitube de 3 à 4 radiateurs (les puissances des radiateurs sont indiqués sous le « R » du radiateur. Il faisait -10° à -15° la nuit à Toulouse la semaine dernière, et pas de problème de chauffage sur cette installation !
Dans mon installation, tu vois que je pars en diamètre 26 et je dessers 3 radiateurs en D16 (ils sont très près de la chaudière et chauffent très vite) , puis le D26 continue pour deservir les 3 lignes en D20. Ensuite, pour chaque ligne, je reste en 20 jusqu’à l’avant-dernier et je dessers le dernier de la ligne en 16.
Donne-nous un schéma de ton installation avec les puissances estimées des radiateurs, ça permettra d’être plus précis ! On peut imaginer sur une ligne de 10 radiateurs de mettre du D26 jusqu’au 6ème, chaque radiateur étant piqué sur la ligne principal avec du 16 puis de passer en 20 après le 6ème et en 16 pour le dernier par exemple… Ensuite, le retour est pour moi symétrique à l’aller.
A bientôt,
guill
Bonjour,
Je vais faire la même chose chez moi à savoir remplacer le installation actuelle mono tube en bitube multicouche.
Voilà la configuration: 1er radiateur 1200w à 5 mètres de la chaudière.
2ème sèche serviette 600w à 12 mètres.
3ème 1200w à 18metres.
4ème 2000w à 21 mètres.
5ème et dernier 1200w à 24 mètres.
Merci de me dire quel diamètre de l aller,retour et quel diamètre les alimentations des radiateurs.
Merci de votre reponse.Comment sera fait votre installation, pieuvre ou traditionnelle?
pas de nourrices donc pas en pieuvre.
c est du traditionnel je penses, y aura une installation avec un aller et un retour et piquages des radiateurs.je partirais avec de tuyaux de 20 depuis les nourrices et jusqu’à l’avant dernier radiateur, puis je ferais des piquages en 16 pour chaque radiateur.
vous dites que vous partirez en 20 jusqu a l avant dernier radiateur, et apres en quoi?
tous les piquages (alimentations) des radiateurs en 16??
merci vraiment de me préciser ca.Je ne peux pas etre plus précis.
Distribution en 20
Toutes alimentation d’un seul radiateur en 16
bonsoir,
je n ai pas compris parce que vous dites avant j usqu au dernier radiateur…
ok, aller retour en 20 et alimentation des 5 radiateurs en 16.
on est d accord que en parlent du diametre exterieur et c est du multicouche?
merciBonjour.
Alimentez vos nourrices avec du 20/26
Ensuite départs et retours en 16/20 jusqu’à l’avant dernier radiateur.En enfin les radiateurs en 12/16 y compris les derniers de chaque ligne, ce qui vet dire que l’avant dernier radiateur de chaque ligne doit etre alimenté avec un té 20-16-16 pour terminer la ligne en 12/26.
Je pense que c’est clair, mais si vous ne comprenez pas bien, n’hésitez pas a dessiner ce que vous comprenez et postez le schéma au format image et nous corrigerons directement sur l’images, si besoin.
Voila tous ce que nous pouvons faire.
Autre chose: Nous sommes bien d’accord que les raccords que vous présentez un sorties de nourrice ne sont pas adaptés a la situation.
bonjour,
vous avez pas compris ce que je voudrais faire..
bonne idee je vais essayé de vous réexplique avec un scema.
merciQuote:Bonjour.Je reprends le relais quelques jours.
C’est pourtant bien clair, votre schéma est top.
Vous sortez de la chaudière en 20/26
Vous faites une première dérivation en 16/20 pour alimenter les trois radiateurs, chaque radiateur est piqué avec du 12/16 sur le 20
Et ainsi successivement.
Si vous faites comme vous avez dessiné c’est ok.Edit= Bonjour IDIRMASSI.
Je suis désolé mais en réalité je crois que tout comme moi, le collègue s’est mêlée les pédales car tu t’es greffé sur un sujet existant.Moi aussi je t’ai répondu para rapport au schéma posté.
Crée ton propre sujets.
Chauffage ici: https://plombiers-reunis.com/new-topic9.html

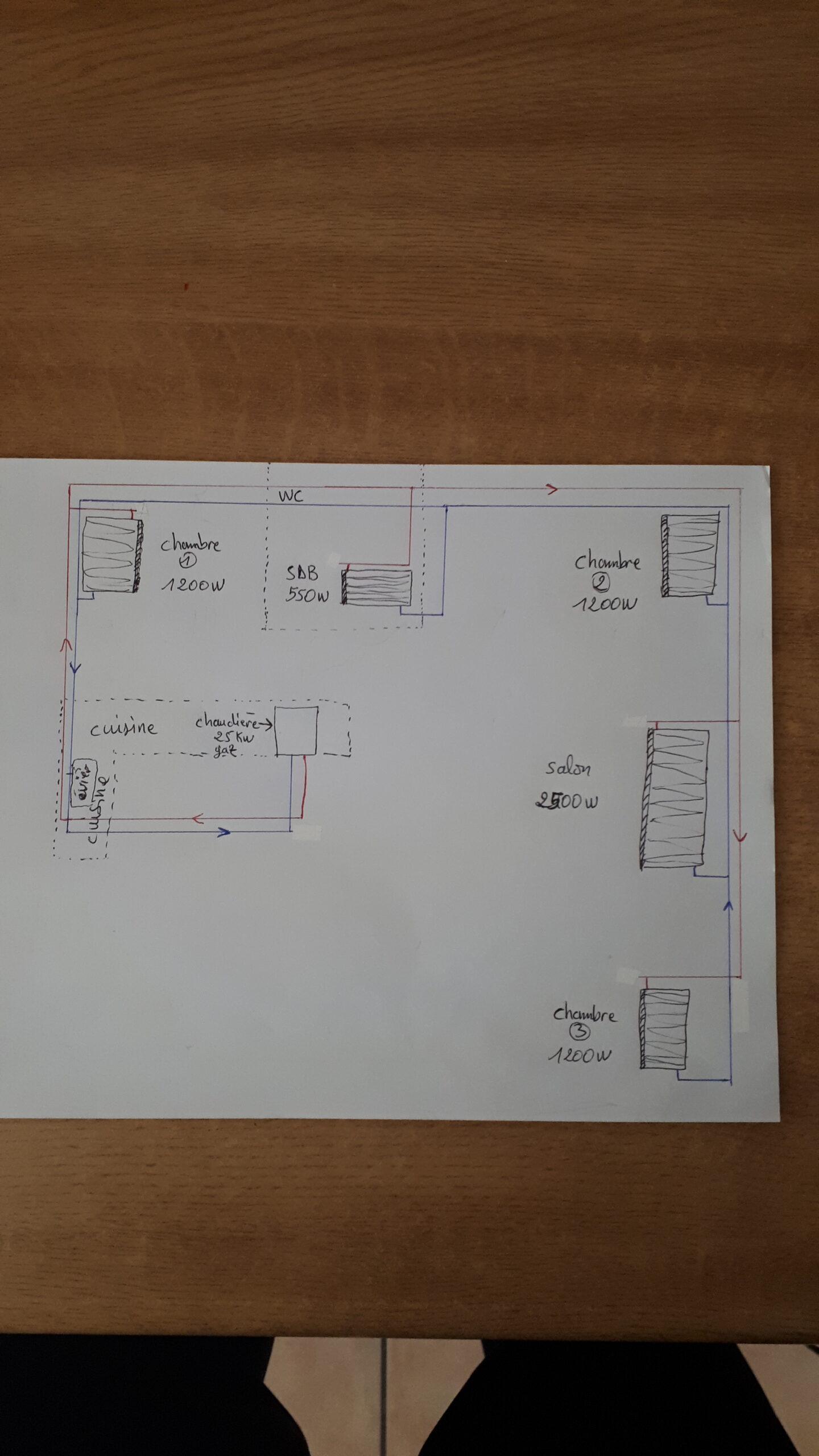

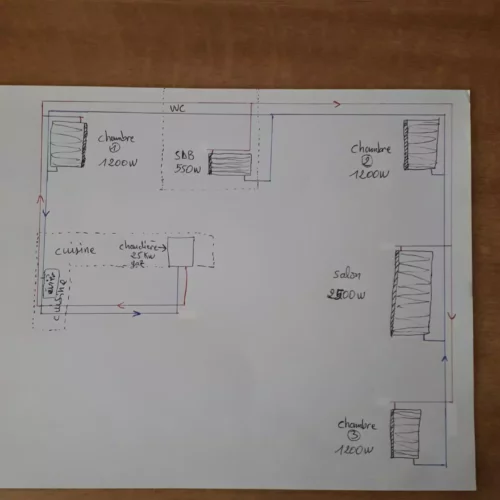

Plomberie ici: https://plombiers-reunis.com/new-topic6.htmlBonjour,Voilà mon installation,J espère que vous arrivez à lire…
Comme j ai indiqué plus haut c est une chaudière classique à gaz,le premier radiateur est à 5 mètres,le deuxième a 12mètres,le troisième a 18 mètres,le quatrième a 21 mètres et enfin le cinquième a 24 mètres.
Je descends de la chaudière et je suis les murs périphériques de l appartement au dessus des plinthes.
Voilà j espère que c est clair.
Merci de vos précisions,diamètre ect ectBonjour,Voilà mon installation,J espère que vous arrivez à lire…
Comme j ai indiqué plus haut c est une chaudière classique à gaz,le premier radiateur est à 5 mètres,le deuxième a 12mètres,le troisième a 18 mètres,le quatrième a 21 mètres et enfin le cinquième a 24 mètres.
Je descends de la chaudière et je suis les murs périphériques de l appartement au dessus des plinthes.
Voilà j espère que c est clair.
Merci de vos précisions,diamètre ect ectQuand vous choisissez votre fichier a envoyer, il faut cliquer sur ajouter fichier.
Le document doit etre visible dans votre message avant de cliquer sur envoyer message.
Voici la copie de l’aide.Dans le cadre de saisie de votre message il vous suffit de cliquer sur le bouton parcourir, afin d’ouvrir l’explorateur de votre système, sélectionner le fichier a envoyer, puis cliquer sur le bouton ajouter fichier, suivez les instructions décrites sur les images.
Choisissez a le fichier a envoyer qui doit se trouver sur votre ordinateur.
Il est possible d’envoyer, plusieurs types de documents, comme par exemple:
[list=*]
[*]Documents Word et Open Office[/*]
[*]Documents compressés courants Zip et Rar[/*]
[*]Documents au format universel PDF[/*]
[*]Documents Images[/*]
[/list]Lorsque votre fichier est choisi et que la fenêtre de l’explorateur se ferme, cliquez sur le bouton ajouter fichier, finissez de taper votre texte dans dans le cadre d’édition.
Lorsque vous avez fini de taper votre message cliquer sur le bouton Envoyer le sujet.
Le fichier joint apparaitra automatiquement après le texte de votre message.
La méthode suivante est ouverte a tous les utilisateurs, enregistrés ou pas mais est limité au fichiers image de moins de 3MO.
Dans le pied de toutes les pages se trouve un lien UPLOADER UNE IMAGE, cliquez sur ce lien qui s’ouvre dans une mini-fenetre.
Ensuite suivre les instructions.
Pour poster l’image sur les forums il suffit de recopier le code obtenu et le coller dans le message a l’endroit ou vous désirez voir apparaitre votre image.
Pour ces qui désirent utiliser l’image sur d’autres sites internet, remplissez la case émail afin de recevoir par émail les liens de votre image, nous ne gardons aucune adresse émail utilisé, ainsi que les adresses émail utilisés dans l’intégralité du site, ne sont pas utilisés ni loués ni vendues, si vous recevez du spam sur votre émail soyez en sur(e) que ce spam ne provient pas de nous.
Attention: Les images ou documents envoyés sur notre serveur, sont publiés sous licence créative Commons, il est cependant possible de le supprimer via une demande sur le forum avec l’url du document concerné.
