Chauffage au sol et PAC => Problème débit d'eau (Page 5 sur 7)

Merci beaucoup José de prendre autant de temps pour m'aider et avec des schémas en plus ! Merci.

J'ai purgé toute 'eau par la vanne 14 du module extérieur (il y avait aussi un cache de visser pour protéger la sortie) tout en ouvrant les dégazeur du MC et de la bouteille. L'eau s'est évacuée sans problème. Ensuite j'ai remplie par le même endroit (14) j'entend bien que le MC se rempli jusqu'en haut (il y a comme un clique) et la bouteille aussi. J'ai suite ouvert la vanne de la nourrice du haut et de l'air est sortie durant 2 sec du dégazeur de MC (je m'attendais à ce que ça sorte de la bouteille). Ensuite j'ai remis en route l'ensemble, les échangeur tournent, l'eau semble circuler mais tjrs le même message d'erreur. J'entends bien que ça circule à gauche de la bouteille (on entend bien un léger sifflement), pas contre je ne saurais pas dire si à droite de la bouteille l'eau circule bien ou pas.

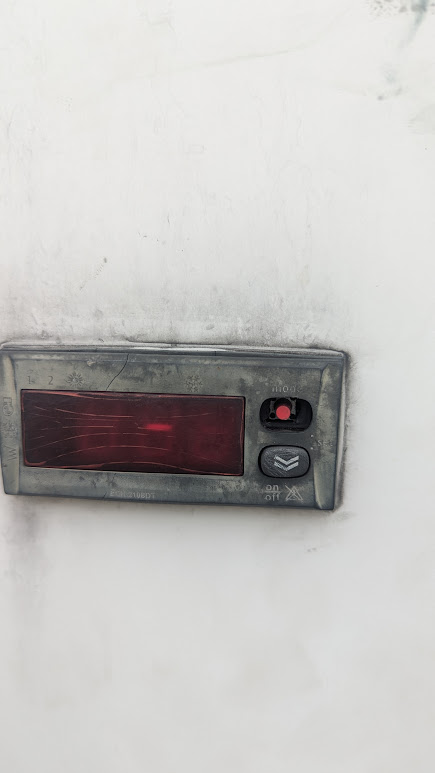

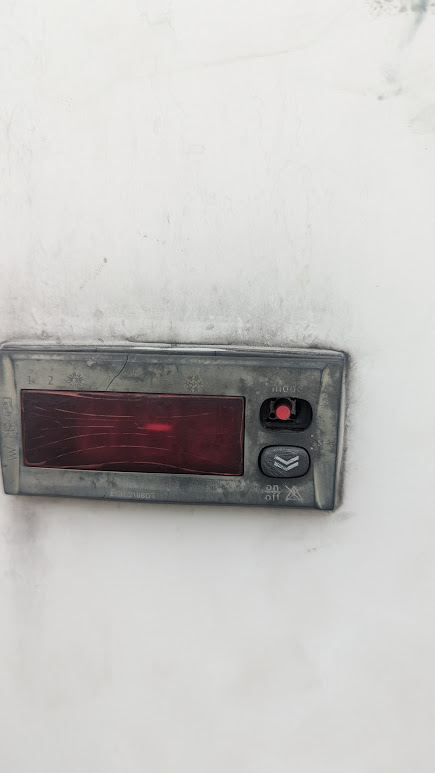

Au niveau de l'affichage des message d'erreurs, côté module extérieur il n'y a rien, quand je rentre dans le menu il y a 3 tirets (voir photo), je pense que ça veut dire qu'il n'y a pas d'erreur.

Vous pensez qu'il y aurait une un problème au niveau de la bouteille ? Quand elle se remplit il y a bien un petit jet d'eau au niveau du dégazeur, elle semble pleine, mais peut-être bouché quelque part ?

Le circulateur du module extérieur est plus bas que la bouteille, c'est a dire que les 4 tubes de la bouteilles sont en dessus du circulateur extérieur, du mois les 3 du haut sûr, celui en bas à droite de la bouteille est peut-être tout juste au même niveau.

Au niveau module extérieur il n'y a pas d'erreur d'affichée, et au niveau de l'aquaset je ne trouve rien dans la doc pour purger les erreurs. J'ai essayé le paramètre 41 qui calcule durant 240 seconde le débit d'eau mais au bout d'une seconde ça s'arrête, le décompte ne se fait pas, mais il est indique 2.66, mais je ne sais pas si la valeur est à jour ou si c'est l'ancienne ? EN tout cas la 1ère fois que je l'ai fait je n'avait pas cette valeur, ça quittait le module des paramètres.

bonjour Manu

suite aux essais de débit que t'as fais coté bouteille, ça montre qu'elle n'est pas bouchée, moi par expérience je vois pas comment le tube qui monte et redescend au dessus de la pompe de la pac peut se purger autrement qu'en forçant la poche d'air avec un débit d'eau sous pression, surtout que c'est sur l'aspiration de la pompe et pas le refoulement.
moi perso je ferai un montage pour vérifier que ça circule bien et pour évacuer l'air de la pac.
voici un lien pour des contrôleurs de débit que j'ai déjà utilisé, normalement ils sont en diamètre 26/34, ils faut donc prévoir des raccords laiton de réduction.
la température maxi d'utilisation est de 55°c

https://www.cdiscount.com/auto/pieces-a … bd691ab42e

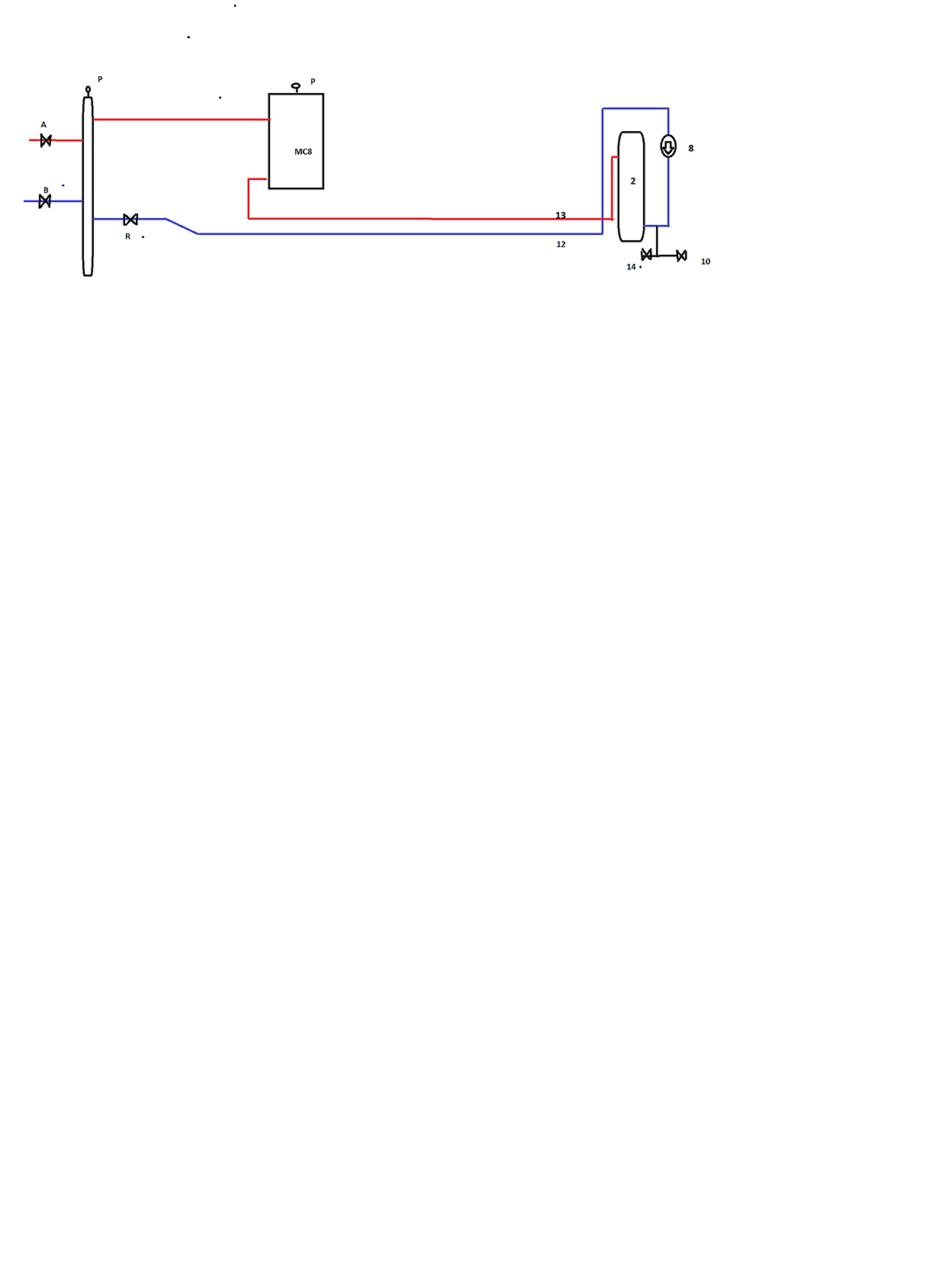

nota: en regardant le schéma d'hier j'ai vu que la manip que j'ai donné n'est pas bonne, j'ai oublié la vanne de purge, je revois ça

C'est en modifiant mon schéma que d'un coup j'ai compris pourquoi il y a une purge (15) placée à cette endroit! c'est pour faire la manip que je détaille.
En fait tout est déjà prévu, il faut bien fermer la vanne (R) sur le retour de la bouteille, remplir par (14) c'est bien marqué remplissage sur la doc d'ailleurs.
remplir en forçant l'eau à passer par la pompe en gardant le purgeur 15 ouvert, l'eau va aller aussi vers la bouteille en passant par l'échangeur.
monter en pression avec la purge (15) ouverte pour bien chasser l'air et ensuite fermer 14 et 15 quand il n'y a plus de bulle et ensuite ouvrir la vanne ( R) sur le retour.

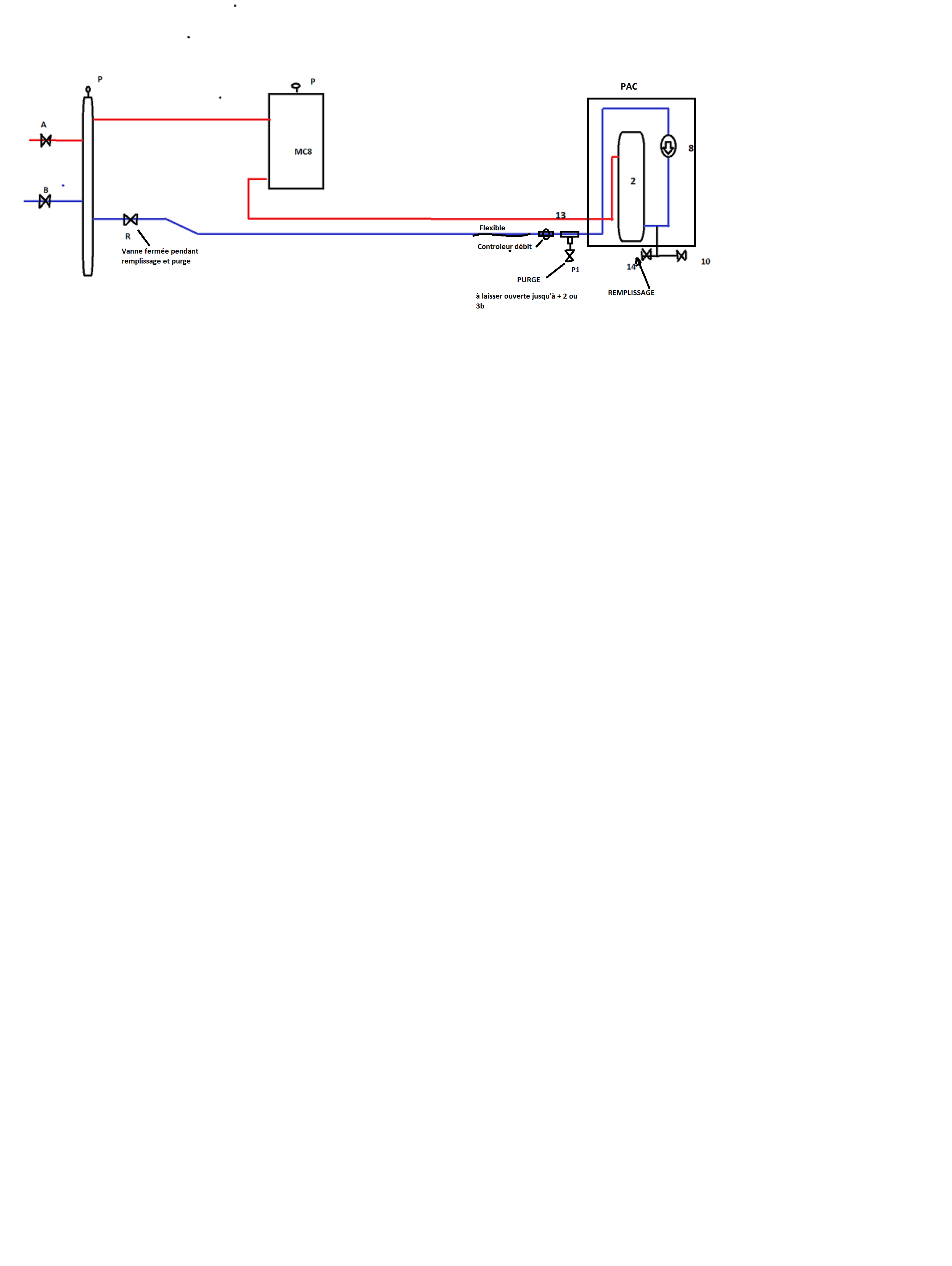

je poste mon schéma mais c'est plus la peine sauf peut être pour le montage du contrôleur de débit

bonjour Manu

Oui un moteur peut tourner sans faire circuler l'eau si ce qui bloque la circulation est trop fort, ou alors l'axe tourne dans le vide sans entrainer l'hélice (c'est rare)

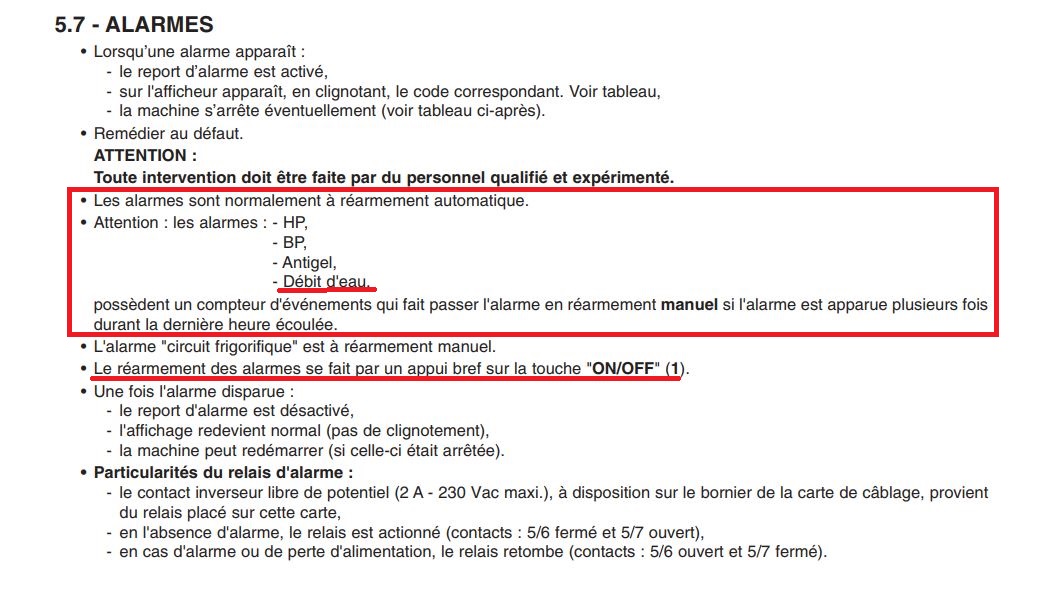

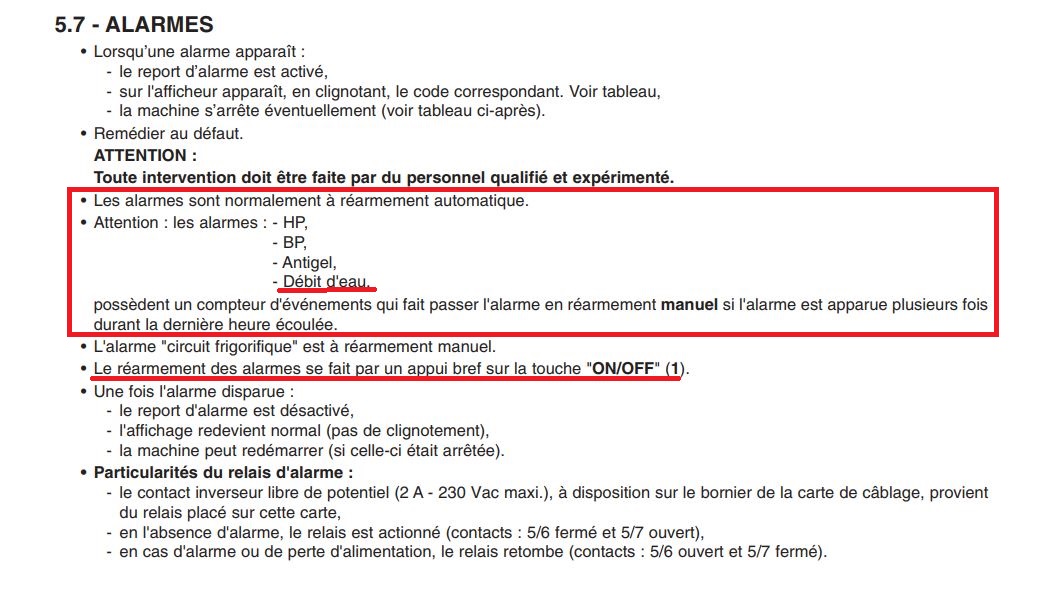

t'as essayé d'acquitter le défaut en coupant le courant de la PAC pendant une ou deux minute?

bonjour Manu

Oui normalement s'il y a un manque de débit le défaut E41 s'affiche, mais le pressostat n'est pas shunté?

Le débit du circuit primaire qui passe dans la pac est le même que celui du module mc8 et de la bouteille puisque c'est le même circuit.
Dans la bouteille il y a deux débits différents qui se croisent à contre courant, celui primaire de la pac  ( u haut vers le bas) et le secondaire du plancher chauffant (du bas vers le haut)
