1 Sujet de Mariobrosse Dernière modification par Mariobrosse (05-12-2023 15:34:25)

  • Inscrit : 05-12-2023
  • Messages : 2

Sujet : Installation plomberie construction maison neuve

Bonjour à tous,

Je me lance dans la construction d'une maison très simple avec un constructeur pour le hors d'eau hors d'air.
Je vais donc m'occuper de la plomberie tout seul.

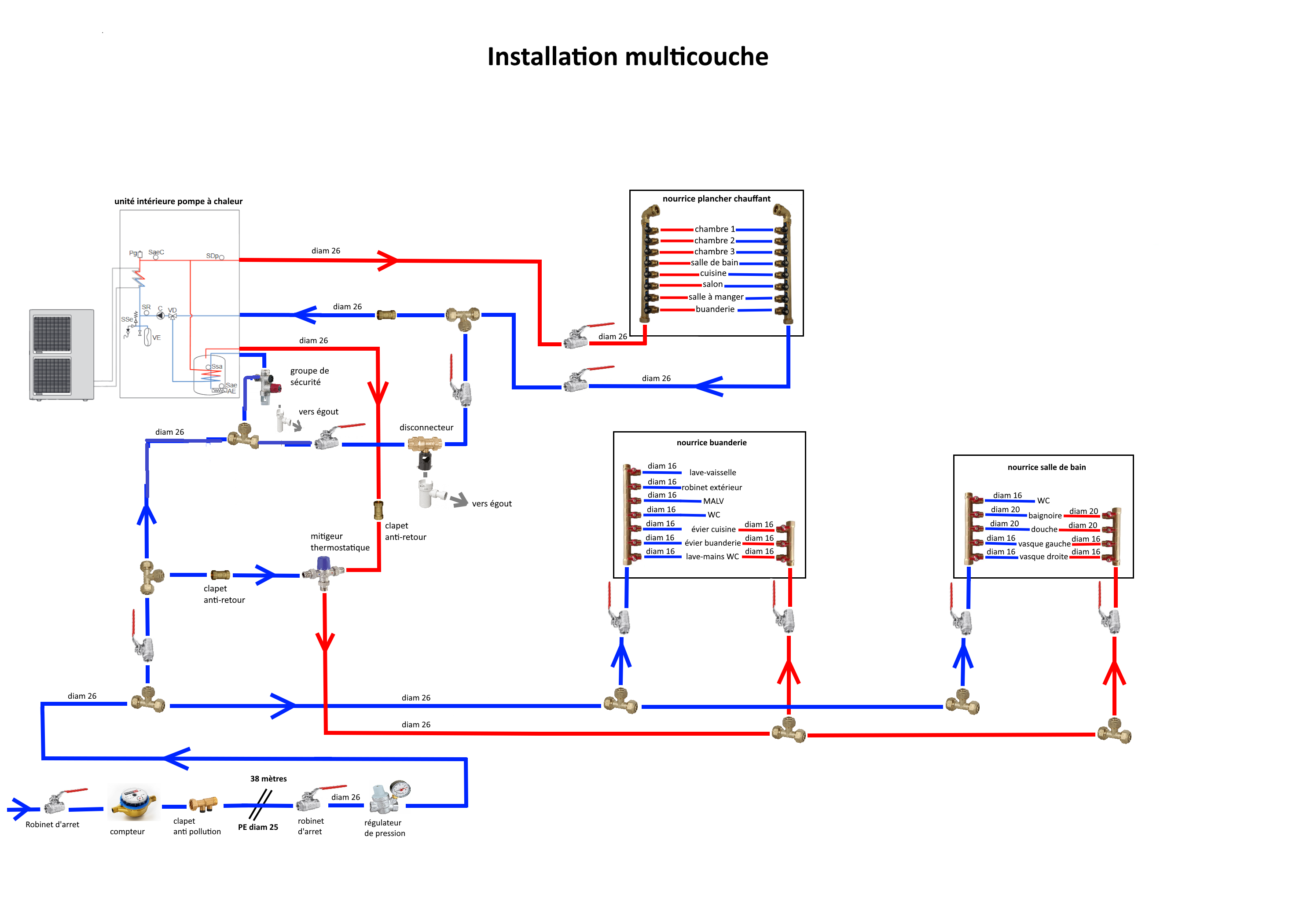

J'ai fait un même schéma pour tout le réseau, eau chaude sanitaire et chauffage. J'espère que je poste dans la bonne section.

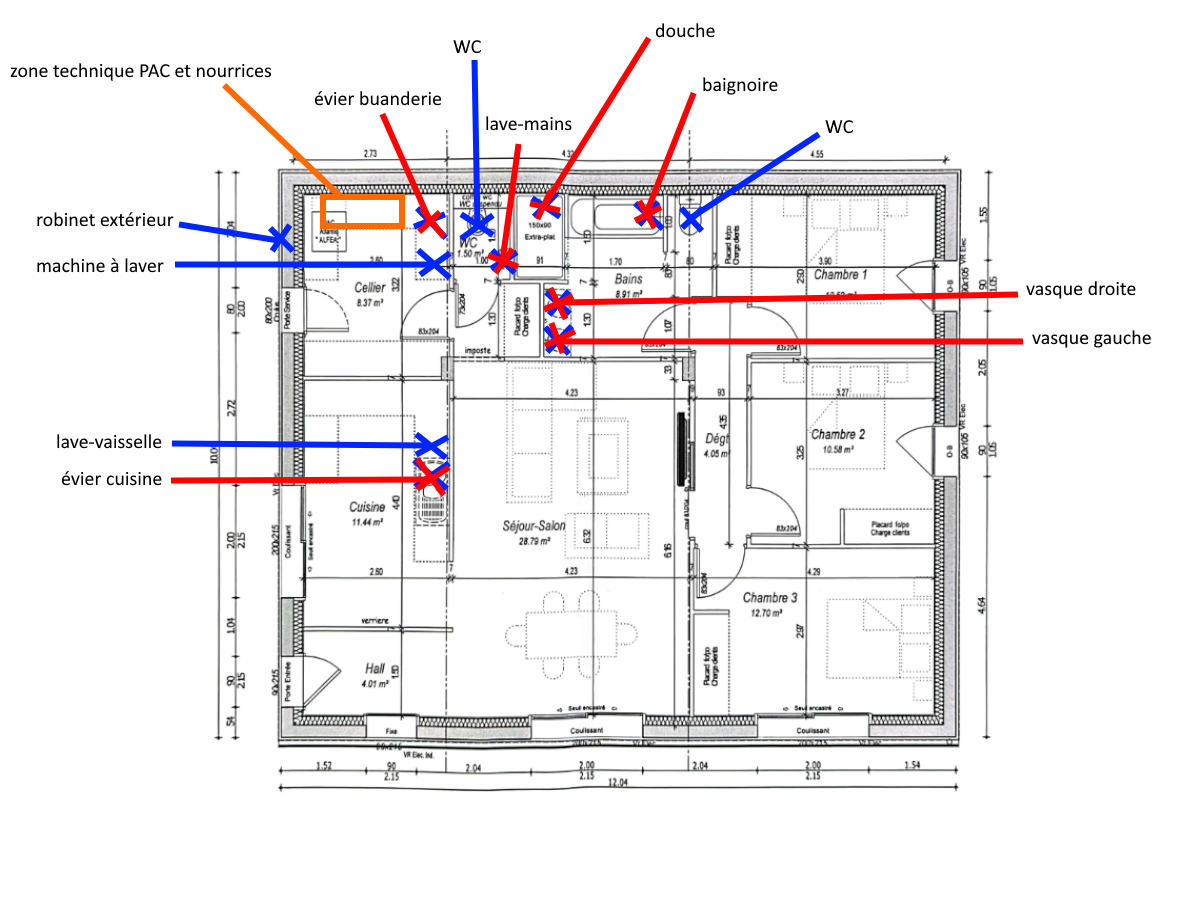

Que pensez-vous du schéma ? Je vous mets également le plan de la maison avec l'emplacement des différents éléments.

J'ai aussi d'autres questions que voici :

La maison est sur vide sanitaire, il est prévu une dalle béton puis un ravoirage de 3 cm, puis l'isolant et le plancher chauffant et un ragréage de 5 cm. Je crois savoir que l'électricité et la plomberie sanitaire passent dans la chape de ravoirage donc sous l'isolant, qu'en pensez-vous ? Ca ne risque pas de geler ? Vu la configuration je pourrais passer l'eau assez facilement dans les cloisons.

Je me suis basé sur les schéma fournis par le fabricant de la PAC (ALFEA EXTENSA DUO A.I. 3 R32) et ils préconisent un disconnecteur (type C.A je suppose), est-ce que c'est nécessaire selon vous ? Faut-il rajouter d'autres éléments (filtre à tamis, degazeur, ...) ?

Pareil pour le mitigeur thermostatique, je ne suis pas sûr que ce soit nécessaire étant donné la proximité de mes points d'eau et qu'ils seront tous équipés de mitigeurs thermostatiques dans les robinets. Qu'en pensez-vous ?

Où mettre ma nourrice salle de bain ? J'hésite carrément à la laisser dans la buanderie (local technique) comme la sdb est à côté.

Il y aura peut être des modifications ultérieurement pour utiliser l'eau du puits pour les WC et le robinet extérieur.

Merci d'avance pour vos retours.

Sujets pièces jointes

schéma 19 bis.png, 620.67 kb, 2970 x 2100
schéma 19 bis.png 620.67 kb, 232 téléchargements depuis. 05-12-2023

schéma maison.png, 402.35 kb, 1200 x 900
schéma maison.png 402.35 kb, 133 téléchargements depuis. 05-12-2023

Citer Message 1

  • PUB

2 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Installation plomberie construction maison neuve

Bonjour.

Pour la nourrice SDB, c'est a vous de voir ou vous pouvez la casser, sous le meuble vasque ou dans un autre coin selon votre configuration.


Pour le disconnecteur ou il est indispensable a moi s que le pompe en soit munie, ce que je ne crois pas.
Pour le mitigeur, oui je me pose la question tout comme vous, mais il est aussi conçu pour économiser l'eau chaude, non seulement il limite la température pour éviter les brulures, mais en plus il s'assure que seulement l'eau chaude nécessaire ne va sortir de la réserve.
Apres les pompes a chaleur ne chauffent l'eau qu'a 50°C donc a vous de voir, il n'est pas vraiment obligatoire.
Pour l'alimentation du remplissage du chauffage, piquez cette alimentation avant le groupe de sécurité et non apres comme dessiné.

Entre le groupe de sécurité et la réserve d'eau vous pouvez seulement intercaler les appareils suivants.

Vase d'expansion sanitaire si utilisé.
Mitigeur-limitateur de température,
RIEN D'AUTRE

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 2

3 Réponse de Mariobrosse Dernière modification par Mariobrosse (07-12-2023 15:08:37)

  • Inscrit : 05-12-2023
  • Messages : 2

Re : Installation plomberie construction maison neuve

Bonjour Dani,
Merci à vous d'avoir pris le temps de me répondre.

Pour la nourrice salle de bain je me demande si elle est vraiment utile, je vais peut être tout faire partir directement de la buanderie car c'est vraiment à côté : on est à 2-3 mètres de la sdb.

C'est noté pour le mitigeur je vais l'installer.

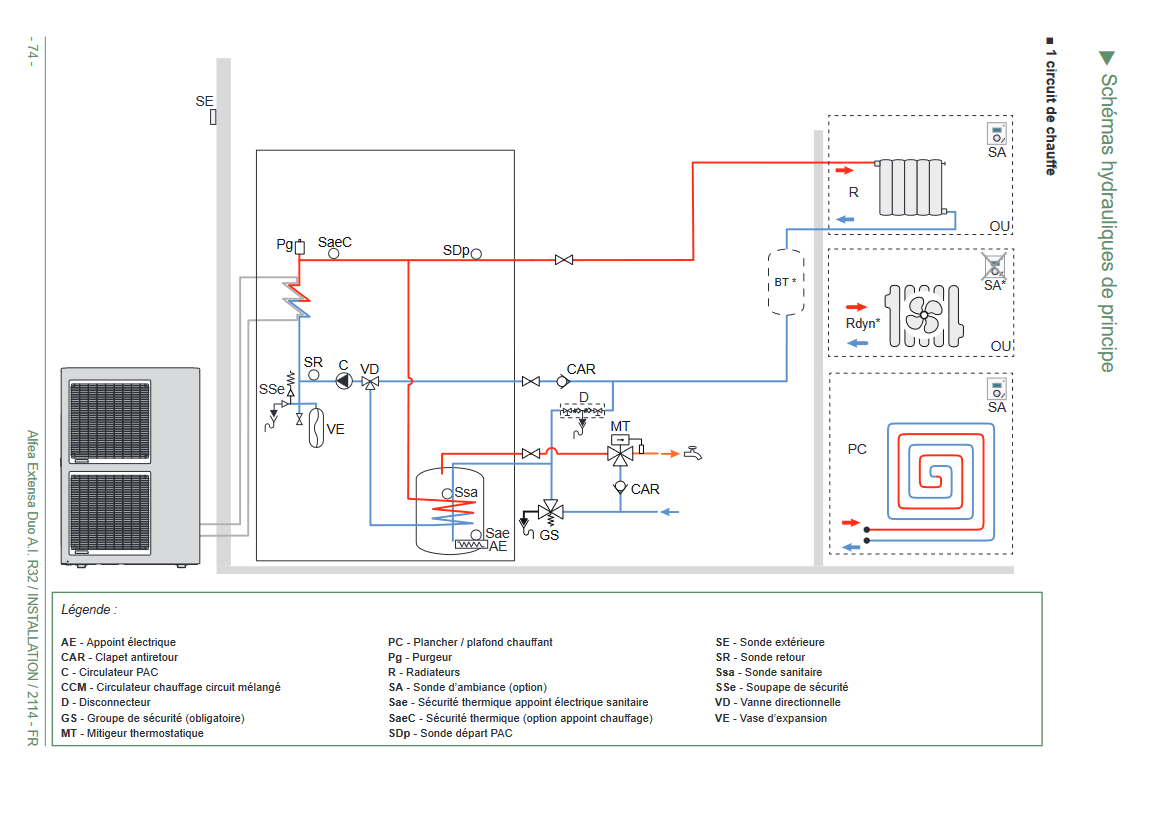

Concernant le remplissage du chauffage, je me suis basé sur le plan du fabricant de la PAC que voici.
Qu'est-ce que ça change que le remplissage du chauffage soit avant ou après le groupe de sécurité ? Quels sont les risques selon vous ?

En + mon mitigeur thermostatique est piqué avant le groupe de sécurité, est-ce que je dois le mettre après ?

Sujets pièces jointes

tmp.png, 100.4 kb, 1158 x 815
tmp.png 100.4 kb, 73 téléchargements depuis. 07-12-2023

Citer Message 3

4 Réponse de 45Jose Dernière modification par 45Jose (08-12-2023 12:20:21)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Installation plomberie construction maison neuve

bonjour

le groupe de sécu ne doit pas alimenter autre chose que le ballon d'eau chaude
le mitigeur thermo en sortie de ballon  comme a dit Dani  ne sert à rien en sortie d'une PAC, mais si vous tenez vraiment à en mettre un, alors autant mettre un autre clapet sur l'eau chaude, normalement il y en a déja dans le mitigeur d'origine, mais sur le tube d'eau chaude , c'est là qu'il est le plus utile.
vous avez oublié le ballon tampon préconisé par le fabricant sur le circuit radiateur, votre circuit est un plancher chauffant, il y a encore moins d'eau qu'avec des radiateurs, donc.. ballon tampon obligatoire.
et un plus, mois je mettrais une vanne de décharge par sécurité entre le tube de départ et retour située entre le ballon tampon et le plancher chauffant pour permettre un bypass au cas où le débit de la pompe de la PAC serait plus important que celui nécessaire à celui du plancher chauffant sinon vous risquez de trop brider le débit sur les nourrices et mettre la PAC en sécurité manque de débit.

Sujets pièces jointes

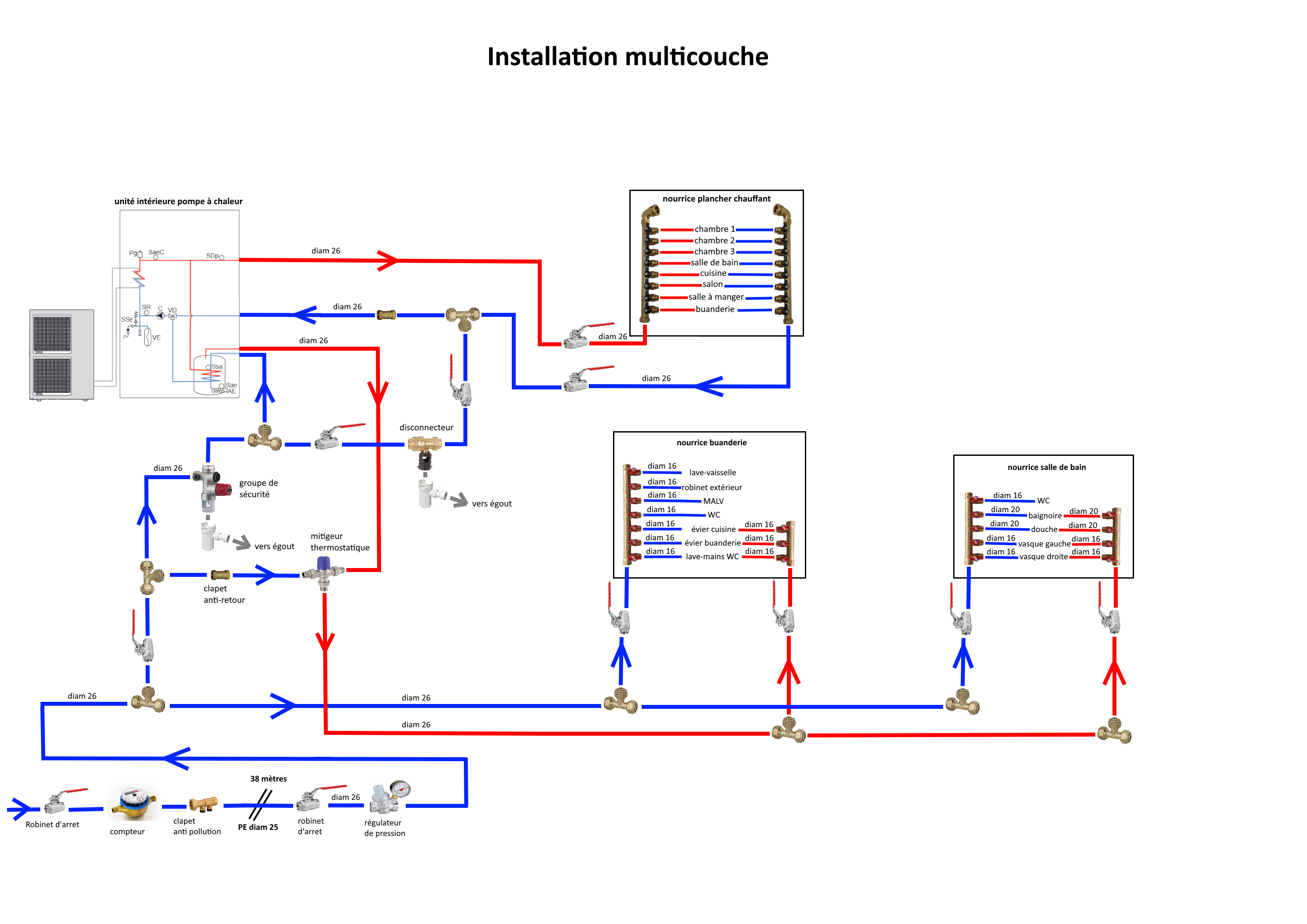

schéma 19 bis.png, 614.16 kb, 2970 x 2100
schéma 19 bis.png 614.16 kb, 125 téléchargements depuis. 08-12-2023

JR
