Sujet : Conseils plomberie maison neuve

Bonjour,
propriétaire d'un terrain dans l'Isère (sur Roissard plus précisément), je vais faire construire ma maison l'année prochaine (je suis maître d'ouvrage et maître d'œuvre sur le chantier).
J'aimerais avoir vos avis concernant le schéma ci-dessous :

https://imagizer.imageshack.com/img924/9666/rCnG9R.jpg

N.B : les éléments non encadrés sont localisés dans le garage. Je n'ai pas encore intégré la pompe à chaleur.

- Le dimensionnement a-t-il été fait correctement?

- Manque-t-il des éléments (type vanne d'arrêt de sécurité, etc...)?

J'ai aussi des questions plus générales :

- Concernant le réseau des eaux usées et des eaux vannes, à quel moment de la construction les collecteurs principaux doivent-ils être installés?

- Faut-il des collecteurs principaux différents pour les eaux vannes et les eaux usées?

- Concernant le réseau d'EFS et d'ECS, j'ai vu plusieurs façons (je ne sais pas si c'est réalisé dans les règles de l'art) d'intégrer les tuyaux (PER ou Multicouche). Directement dans la dalle (au-dessus du hérisson), au-dessus de la dalle au niveau du sol (avec une dalle de ravoirage par-dessus) ou dans les cloisons. Quelle est la (ou les) bonne(s) manière(s) de procéder?

Je vous joins en pèces jointes les plans de ma future maison.

Il est à noter que l'étage n'aura pas de faux plafond.

Merci d'avance pour vos réponses.

Sujets pièces jointes

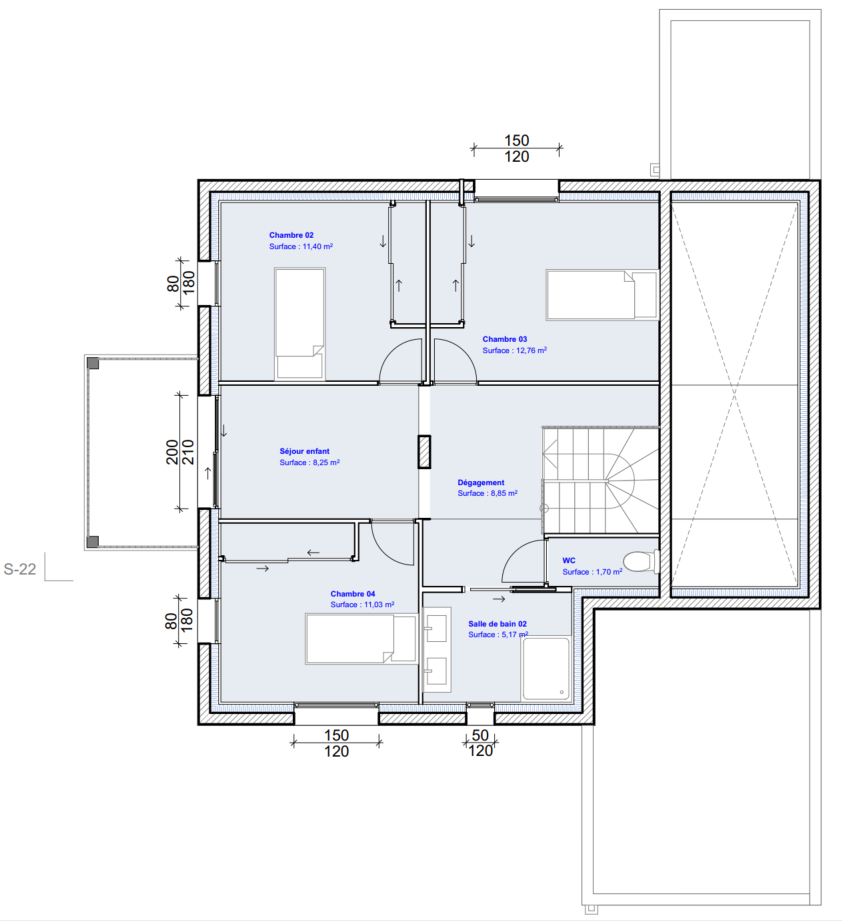

ETAGE.PNG, 119.01 kb, 842 x 921
ETAGE.PNG 119.01 kb, 133 téléchargements depuis. 21-11-2022

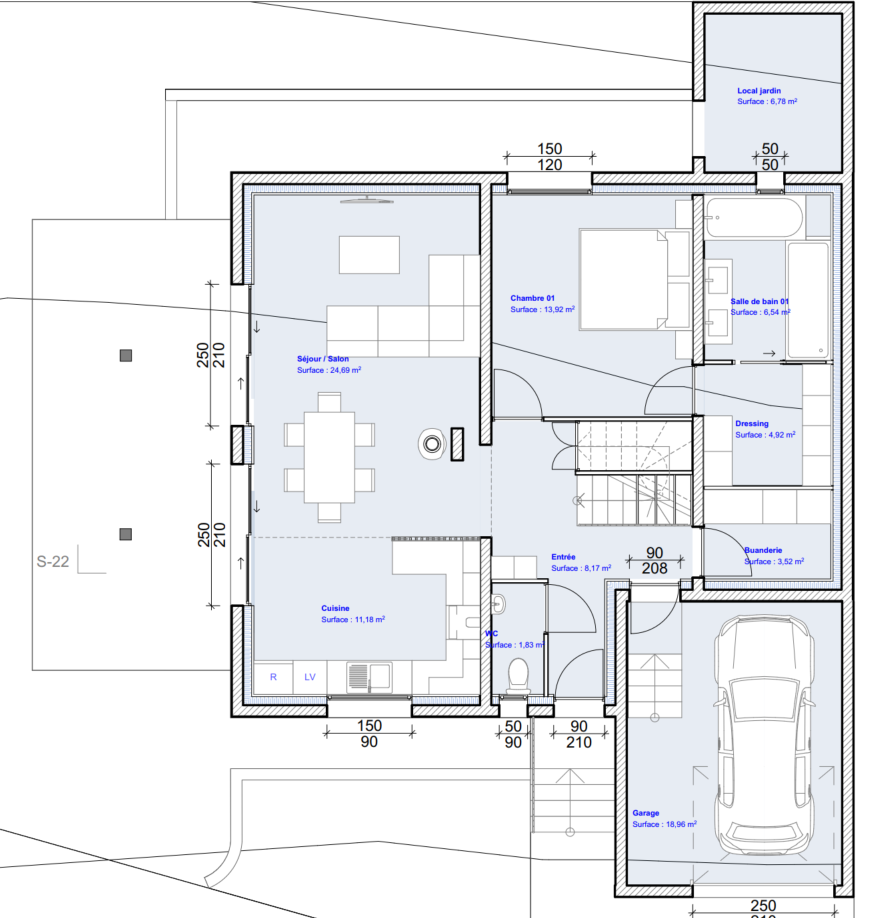

RDC.PNG, 185.36 kb, 895 x 918
RDC.PNG 185.36 kb, 116 téléchargements depuis. 21-11-2022

2

Re : Conseils plomberie maison neuve

Bonjour.

Les implantations se font dans le vide sanitaire ou avant la première dalle.
Les tuyaux passent sur la dalle dans une chape de ravoirage.

Il est conseille de réaliser des collectes séparés EU - EV en cas de chutes.

Je pense que vous devriez vous adresser a un pro ou vous documenter d'avantage.

Re : Conseils plomberie maison neuve

Darius a écrit:

Bonjour.

Les implantations se font dans le vide sanitaire ou avant la première dalle.
Les tuyaux passent sur la dalle dans une chape de ravoirage.

Il est conseille de réaliser des collectes séparés EU - EV en cas de chutes.

Je pense que vous devriez vous adresser a un pro ou vous documenter d'avantage.

Bonjour,

merci de votre réponse.

Concernant votre premier point, cela concerne ma question sur les collecteurs principaux?

Par rapport à la documentation, je me suis bien renseigné mais sachant que j'ai pu voir plusieurs façons de faire différentes je viens sur ce forum pour avoir l'avis d'autres personnes.

4

Re : Conseils plomberie maison neuve

Notre avis ici reste indicatif, rien ne vaut la visite d'un pro sur place pour s'en rendre compte de la configuration.

Il m'est arrivé de changer certaines implantations en collaboration avec les clients car parfois le dessinateur du projet ne fait pas l'effort pour améliorer le rendement de l'installation.
