Sujet : Circuit de chauffage multicouche, radiateurs fonte

Bonjour à tous,

J'ouvre aujourd'hui ce post car j'attaque mon circuit de chauffage.
J'ai refais tout mon réseau d'eau potable en multicouche grâce à ce forum, merci !

Pour mon chauffage, j'ai quelques interrogations notamment sur le dimensionnement des tuyaux.

J'ai fait rénové des radiateurs en fontes. Ceux sont ont été surdimensionner dans le cas où mon chauffage serait un jour en delta 30.

Voici les informations sur la puissance que je possède pour un delta 50 :
- Radiateur chamble : 2025w
- Radiateur salle de bain : 1000w
- Radiateurs salon et salle à manger : 3850w (très gros et LOURD) et 1800w
- Radiateur entrée : 1500w
- Radiateur garage : 1150w

J'ai prévu de faire mon réseau en multicouche. Celui-ci passera dans le sous sol. Pour la tuyauterie apparente dans les pièces, je souhaite passer sur du cuivre.
Je repars de deux vannes en 28mm présentent à la sortie de ma chaudière.

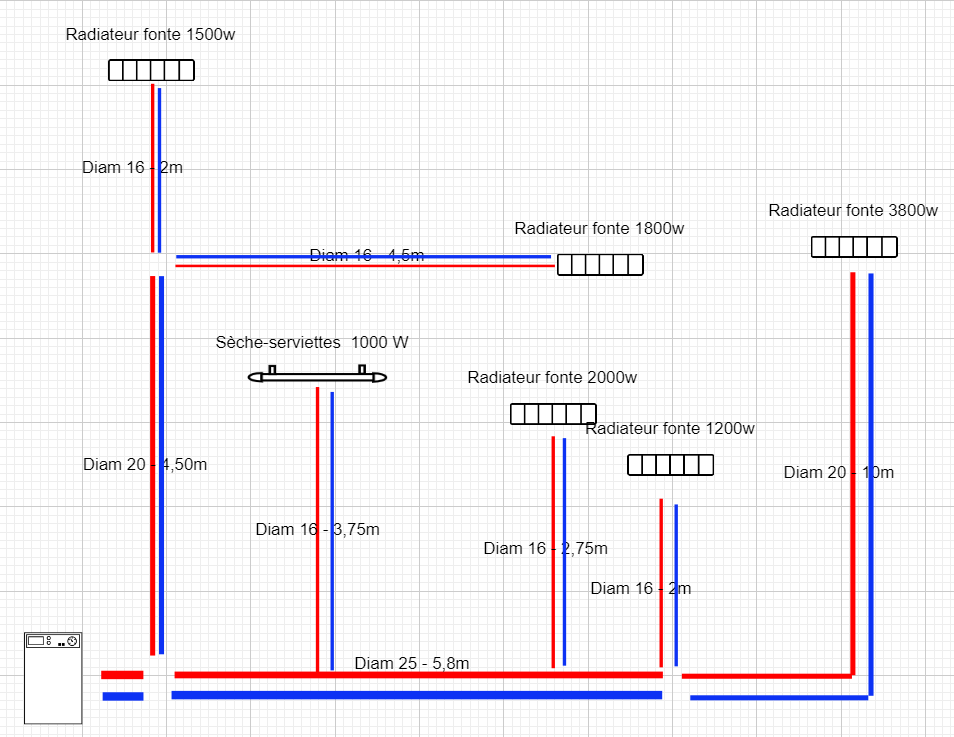

Voici le schéma que j'ai prévu (les diamètres sont les diamètres extérieurs sur multicouche et les raccordements entre tuyaux se feront avec des tés).

Après avoir montrer mon schéma, on me conseille d'alimenter tous les radiateurs (sauf le sèche serviette) avec du multitouche de 20 car se sont des radiateurs en fonte. Qu'en pensez vous ? Je n'ai pas trouvé de sujets similaires sur le forum.

Y aurait-il des choses à améliorer ou des diamètres à modifier ?

Merci

Sujets pièces jointes

chauffage.PNG, 67.39 kb, 954 x 737
chauffage.PNG 67.39 kb, 36 téléchargements depuis. 13-11-2023

Citer Message 1

  • PUB

  • Inscrit : 13-11-2023
  • Messages : 10

Re : Circuit de chauffage multicouche, radiateurs fonte

Je pense mettre trompé de section. Si un modérateur peut déplacer mon sujet. Merci smile

Citer Message 2

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Circuit de chauffage multicouche, radiateurs fonte

Moi je trouve que c'est bien, tu peux faire comme t'as dessiné, mais l'idée de tout faire en 20 n'est pas mauvaise, a toi de voir, mais il est vrais que les radiateurs fonte peuvent etre alimentés avec du gros diamètre.

Je déplace aussi le sujet dan la rubrique chauffage.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 3

4 Réponse de aramis95 Dernière modification par aramis95 (16-11-2023 00:43:12)

  • Inscrit : 13-11-2023
  • Messages : 10

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour Ludovici,

Merci pour ton retour rapide.

Après réflexion, je vais alimenter l'ensemble des radiateurs en fonte en multicouche de 20 et le sèche serviette en multicouche de 16.
Ainsi, par rapport à mon précédent schéma, je passerai en diamètre 25 le tuyau alimentant les deux radiateurs fonte de 1500w et 1800w afin d'être cohérent sur l'ensemble de l'installation (enfin je le pense smile ou c'est trop gros pour rien ? ).

Comme indiqué dans mon premier message, l'ensemble de mon réseau en multicouche passera dans le plafond de mon sous-sol.
Dans un soucis d'esthétique, je souhaite que les tuyaux apparents des radiateurs en fonte soient en cuivre.

J'ai fait l'ensemble de ma plomberie en multicouche UPONOR. Il existe bien un raccord passerelle pour raccorder le multicouche vers le cuivre.
Comme j'alimente mes radiateurs en multicouche de 20, soit 16mm intérieur, j'avais l'intention de faire la passerelle multicouche/radiateur avec du cuivre de 18, soit 16mm intérieur.

Un ami, qui m'aide beaucoup dans mes travaux, me conseille d'installer du cuivre de 16, soit 14mm intérieur (surtout car nous avons déjà la cintreuse pour ce diamètre et selon lui, c'est suffisant).

Pour information, le raccordement au radiateur est en 15/21.

Du coup, n'étant pas expert sur le domaine, et ne souhaitant pas créer de désordre pour refaire le travail plus tard, je souhaiterai vous demander votre avis :

- Y a t-il une contre indication à réduire le diamètre du ligne (environ 1,5m avant le raccordement au radiateur) ?

- Est-il préférable de garder un diamètre constant de 16mm intérieur ?
D'autant plus que j'ai un gros radiateur 6 colonnes qui fait environ 1mx0,9m (mais d'après différents sujet sur le forum 14mm est suffisant pour les gros radiateurs).

Merci pour votre aide.
Je souhaite vraiment éviter les erreurs, ne pas surdimensionner inutilement et faire une installation dans les règles.

Bonne soirée.

Citer Message 4

5 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour.

Vous parlez de la ligne verticale a la sortie de chaudière qui alimente deux radiateurs.
Inutile de la passer un 25 vous partez avec du 20 que vous divisez en deux lignes de 20.

Il existe bien des raccords passerelle a souder sur le cuivre  de 18 et a sertir sur multicouche de 16/20, vous les trouverez même chez LM, attention a démonter les joints toriques lors de la soudure.

Oui les radiateurs peuvent etre raccordés en 14/16 c'est plus que suffisant.

moi je resterais sur du multicouche jusqu'au radiateur, le multicouche s'il est bien droit est aussi beau que le cuivre il existe aussi en barres qui sont super-belles.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

  • Inscrit : 13-11-2023
  • Messages : 10

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour Darius,

Merci pour votre réponse.

Je viens de modifier mon schéma :
- en passant les lignes des radiateurs en fonte en multicouche 20
- en concernant la ligne vertical en sortie de chaudière en multicouche 20

Pour les tuyaux apparents, nous souhaitons vraiment qu'ils soient en cuivre pour une question d'esthétisme (radiateurs en fonte rénovés de couleur fonte brut et robinet en laiton).

Avant de me lancer, je voudrais vous demander s'il y a une incidence à réduire le diamètre de la ligne (16mm intérieur vers 14mm intérieur // lors du passage multicouche vers cuivre) à environ 2m du radiateur ?

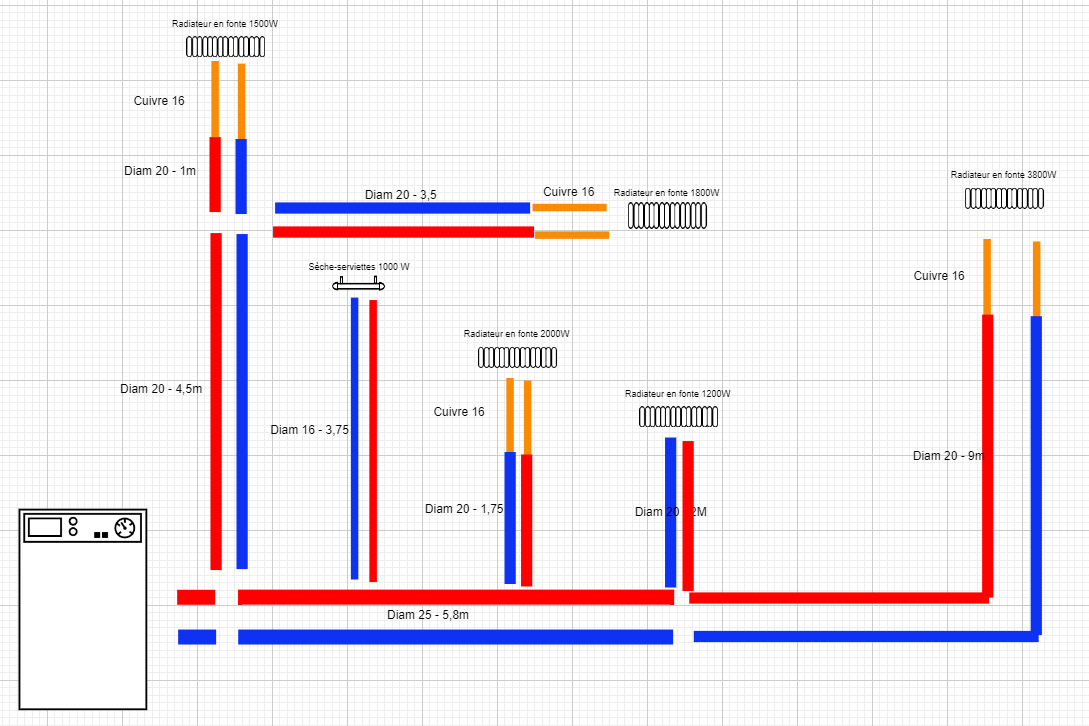

- Si non, j'adopte le schéma nommé chauffage1.
Je fais l'ensemble de mon réseau en multicouche et je passe en cuivre avant le passage des planchers.
La passerelle sera faite soit via les raccords passerelles cuivre/multicouche, ou soit via des raccords à visser mâle et femelles avec résine.

https://www.cedeo.fr/asset/24/48/AST3622448-XL.jpg

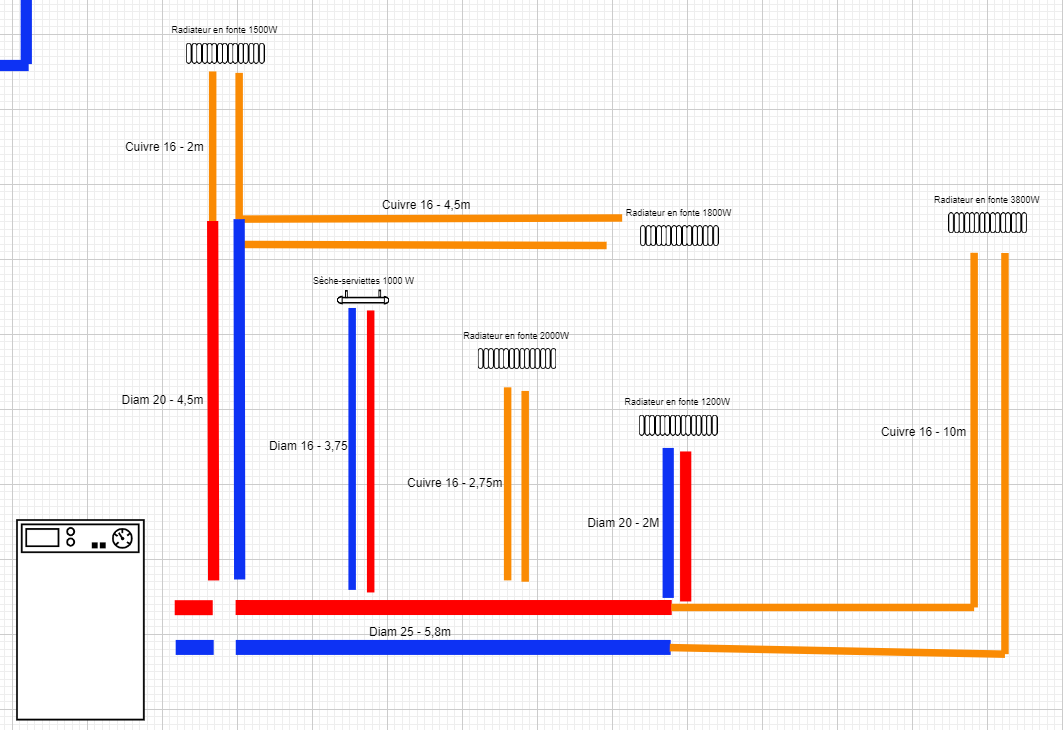

- S'il y a une contre indication à réduire le diamètre en cours de ligne, je pense au schéma nommé chauffage2.
Si cela est viable, les jonctions entre cuivre et multicouche seront assurés par des tés et raccords à visser/serti au cuivre ou multicouche.
https://www.anjou-connectique.com/media/catalog/product/cache/2e45447827f7cb27c4385d46c1df46ea/t/f/tf-12-2.jpg

Qu'en pensez vous ?
Je me lancera sur l'option que vous pensez la plus cohérente.

(PS : je ne fais pas tout en cuivre car il me reste du tuyau multicouche de mon réseau sanitaire)

Merci

Aramis95

Sujets pièces jointes

chauffage1.PNG, 70 kb, 1089 x 726
chauffage1.PNG 70 kb, 38 téléchargements depuis. 17-11-2023

chauffage2.PNG, 78.72 kb, 1063 x 730
chauffage2.PNG 78.72 kb, 36 téléchargements depuis. 17-11-2023

Citer Message 6

7 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour.

Pas de soucis pour passer du multicouche au cuivre.
Moi j'adopterais le Schéma suivant.


Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

  • Inscrit : 13-11-2023
  • Messages : 10

Re : Circuit de chauffage multicouche, radiateurs fonte

Merci Darius pour votre confirmation.
J'ai acheté tous les nécessaires pour effectuer l'installation dans les prochains jours.

Pour passer mon tuyau multicouche de 25 au plafond de mon sous-sol, j'ai besoin de percer un chaînage se situant au haut de mon mur de refend.

Au début, l'idée ne me dérangeait pas mais après réflexion je préfère éviter.

Pour ne pas avoir le réseau à 1,90m de haut dans le sous sol, je vais devoir faire une "vague" avec les tuyaux de 25mm (en fait un gros U pour passer sous le chaînage)

J'ai parcourus le forum cet après midi, et si j'ai bien compris, je devrais installer un purgeur au point le plus haut. Existe t-il de très petit purgeur afin de garder mon réseau le plus haut possible ?

Sur un autre forum, une personne disait que ce n'était pas nécessaire. Nous sommes d'accord que c'est aller au devant des problèmes ?

Merci

Citer Message 8

  • Inscrit : 13-11-2023
  • Messages : 10

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour à tous,

Je ne sais pas si un purgeur est obligatoire dans mon cas, mais dans l'attente de votre retour, j'ai continué à me renseigner sur les forums.

Y a t-il une obligatoire à mettre un purgeur automatique sur le réseau ? Car je les trouve assez "encombrant" pour les placer au raz du plafond.
Néanmoins, si je peux placer un manuel (et qu'il est préférable que je mette un purgeur), je pense faire son installation de la manière suivante avant le point de chute :

Tube multicouche 25
>> Raccord à sertir multicouche / 20/27 male
>> Té laiton 20/27 femelle à la verticale
>> Réducteur laiton et purgeur 8/13 (vers le haut) et poursuite du multicouche vers le bas pour contourner le chaînage

Ou avez vous une autre installation préférable ?

Merci à vous

Merci

Citer Message 9

10 Réponse de Ludovici

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Circuit de chauffage multicouche, radiateurs fonte

Bonjour.

Si vous passez les tuyaux au plafond du sous sol mais que vous alimentez des radiateurs au RDC ou 1er, vous n'avez pas besoin de purgeurs.

On pose des purgeurs quand  les tuyaux se trouvent en position la plus elevé

Par exemple passage dans les combles pour redescendre.

Nota, la solution la plus courte possible pour poser un purgeur serait de poser un té avec une prise de 20/27 ou 26/34 si tube de 26
orienter ce té en position latérale, puis visser un purgeur latérale.
