Sujet : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonjour à tous,

Après le sanitaire voila le réseau de chauffage smile
J'ai une chaudière à gaz Frisquet Hydromotrix 23KW-32KW relié à 10 radiateurs en fonte.

Les radiateurs représentent 20823 Watts.

Voici le schéma que j'envisage de réaliser. Le circuit sera en multicouche.

- Le schéma est-il fiable ?
- Dois-je ajouter certaines pièces de sécurités ou autres ?
- Dois-je respecter des inclinaisons de tubes ?
- Si plus tard je dois vidanger mon système pour X raison, ce système posera t-il problème ?

Merci pour le temps et l'aide apporter à mon projet.

Sujets pièces jointes

TRAVAUX PLOMBERIE CHAUFFAGE.png, 1.08 mb, 3508 x 2480
TRAVAUX PLOMBERIE CHAUFFAGE.png 1.08 mb, 284 téléchargements depuis. 09-11-2022

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonjour.

De nos jours il est quasiment impossible de vidanger totalement un circuit, ainsi que de faire des pentes dans la distribution en particulier avec des tuyaux de synthèse et des systeme de distribution basé sur des nourrices. Il y aura toujours des points bas non vidangeables.

Un disconnecteur est indispensable au point de remplissage.
Ajouter des vannes de vidange au point le plus bas.

Citer Message 2

3 Réponse de Kaalat

  • Kaalat
  • Débutant
  • Déconnecté
  • Inscrit : 30-10-2022
  • Messages : 11

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonsoir El-Homari et merci pour ton retour.

- Le disconnecteur  est obligatoire même sur une installation chauffage non sanitaire ?

Merci

Citer Message 3

4 Réponse de Kaalat Dernière modification par Kaalat (10-08-2023 11:07:06)

  • Kaalat
  • Débutant
  • Déconnecté
  • Inscrit : 30-10-2022
  • Messages : 11

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonjour à tous,

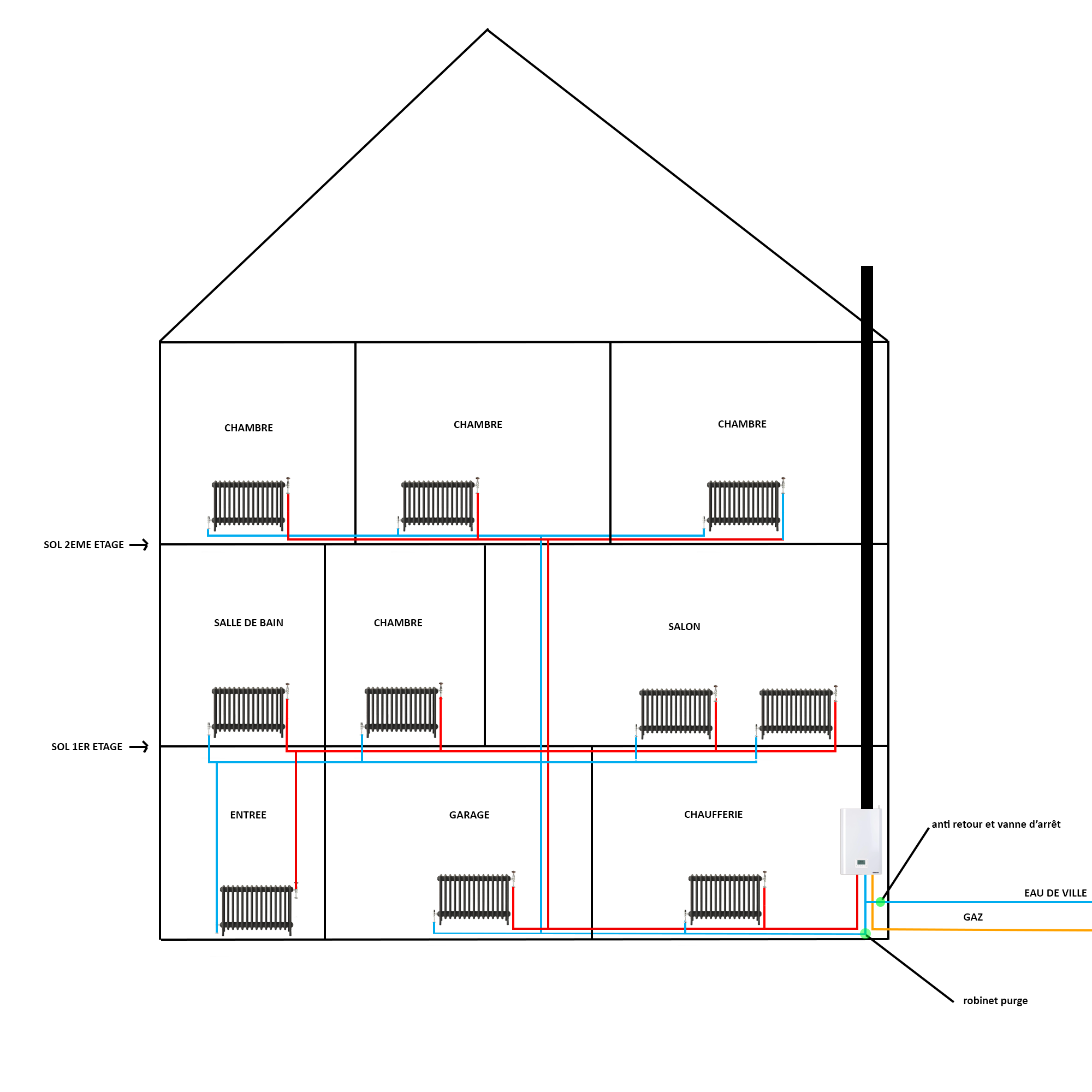

Je reviens ici pour mettre à jour mon installation. Je suis entrain de finir le montage à blanc du réseau. Je me posais les questions suivantes :

- Malgré le fait qu'il n'y aura quasi aucun pourcentage de pente sur le réseau principal ( départ arrivée ), je pourrais quand même convenablement purger au point du robinet de purge avec ce plan ?

- Je n'ai pas le choix pour le radiateur de l'entrée,, que de repiquer par le haut. Cela posera t-il est gros problème et si oui y a t-il une solution pour le régler ?

- J'ai des vis de purge sur tous les radiateurs en fonte. Je sais qu'il en faut un obligatoirement sur le point le plus haut. Puis-je garder juste la vis mécanique ou il est préférable d'installer un purger automatique sur le radiateur le plus haut ?

- j'ai un IPN sur les 10 m de large de la maison qui m'oblige a faire un U pour faire passer le tuyau en dessous. Existe t-il des solutions pour ce genre de contraintes ?

Encore merci

Sujets pièces jointes

CHAUFFAGE.png, 188.39 kb, 2000 x 2000
CHAUFFAGE.png 188.39 kb, 149 téléchargements depuis. 10-08-2023

Citer Message 4

5 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonjour.

Pour le schéma c'est ok vous pouvez faire comme dessiné, Pour l'alimentation en eau de ville, vérifiez que la chaudière dispose deja d'une systeme de remplissage conforme avec disconnecteur, sinon ajoutez le disconecteur entre deux vannes sur le point de remplissage du circuit.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 5

6 Réponse de Kaalat

  • Kaalat
  • Débutant
  • Déconnecté
  • Inscrit : 30-10-2022
  • Messages : 11

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Merci Dani pour ton retour. Du coup si je comprends bien. La ou j'ai mis mon clapet anti retour sur le schéma, je change et je mets à la place un disconnecteur.

Juste pour comprendre. Comme tu me confirmes que mon schéma est ok, cela ne pose pas de problème que la sortie d'un radiateur remonte vers le haut pour repiquer le circuit principal ?

Citer Message 6

7 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

Bonjour.
Je n'ai pas bien compris ton interrogation, parles tu du radiateur de l'entré qui est alimenté par le haut?

si tel est le cas, je te confirme que ce n'est pas le top de ce qui se fait en matière d'installation mais ça fonctionne, après si ta la possibilité de prolonger le circuit du garage jusqu'à l'entrée c'est mieux.

Mais perso je laisserais tel que t'as dessiné au cas ou tu voudras pas que ton chauffage passe par le garage.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 7

8 Réponse de Kaalat

  • Kaalat
  • Débutant
  • Déconnecté
  • Inscrit : 30-10-2022
  • Messages : 11

Re : Schéma rénovation chauffage radiateurs en fonte et multicouche

En faite je ne peux pas passer par le RDC car j'ai un IPN qui m'obligerait à faire un U vers le bas avec le multicouche. Donc j'aurais 3  radiateurs impossible à purger. ( chambre / entrée / salle de bain )
