Sujet : Event en petit diamètre

Salut à tous,

Après être passé par la case "Présentation" me voilà pour mon premier post.
Je retape actuellement un petit appartement (55m2) dans lequel l'espace est précieux.

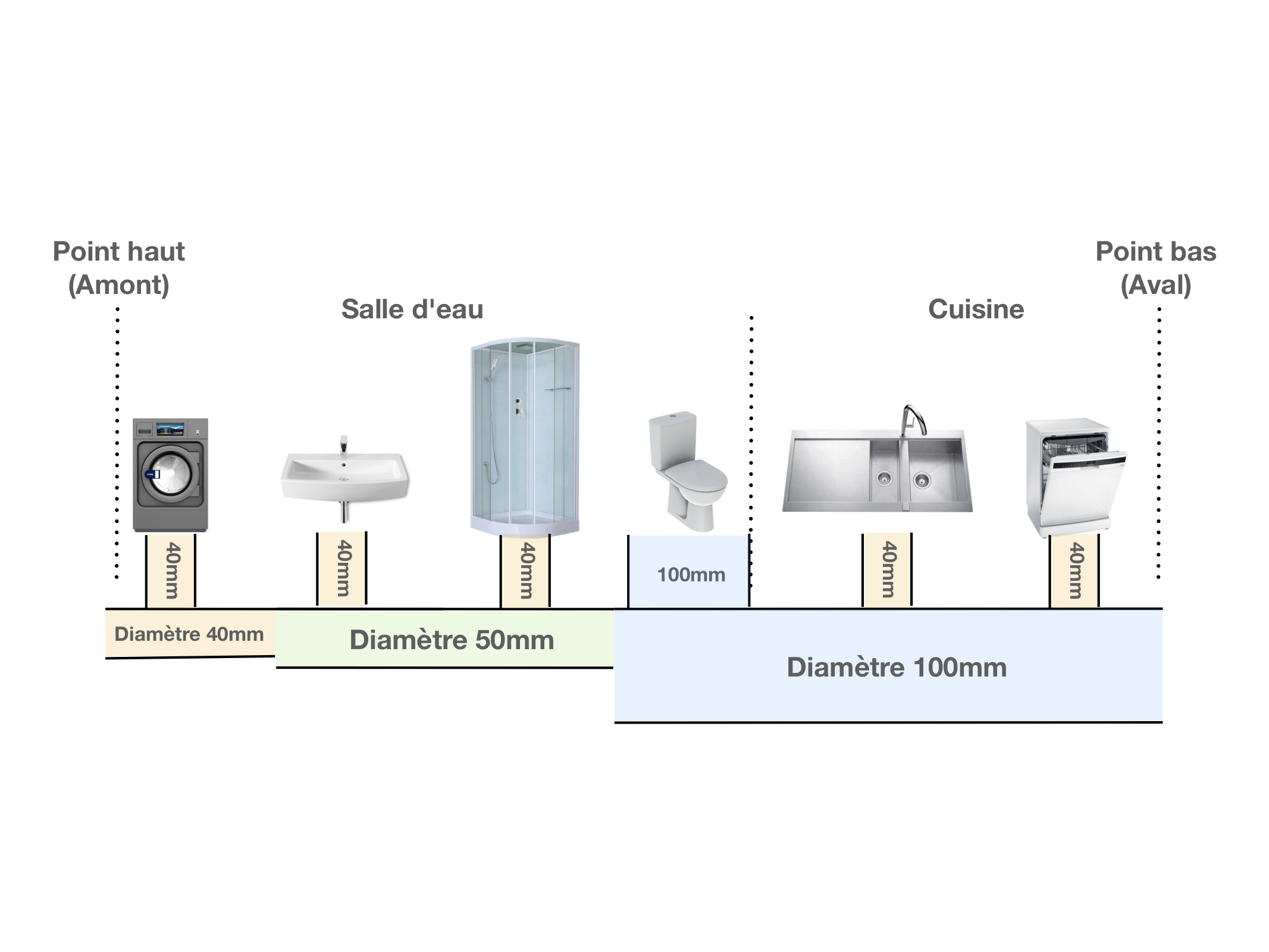

L'installation va être simple, c'est-à-dire une seule évacuation, dans l'ordre du point haut au point bas : Machine à laver -> lavabo -> douche -> WC -> évier -> Lave-vaisselle.

Le problème : l'espace !! Je ne peux pas placer une évacuation de 100mm sur tout le long de l'installation dans laquelle s'évacueraient chaque élément. Mon évacuation de 100mm commencerait au niveau du WC.

En PJ un schéma pour mieux comprendre !

Vient la question de l'évent ! J'ai lu (et confirmé par un plombier) que l'évent doit :
- Être en amont de l'installation -> donc juste avant ma machine à laver
- Du même diamètre que la plus grosse évacuation, donc 100mm.

En voyant le schéma plusieurs problème se posent :

- Je peux monter un évent jusqu'au toit mais pas en 100mm, en 40mm car il passerait dans une cloison de 45.
D'ailleurs, quel serait l'intérêt de mettre un event de 100mm connecté à une évacuation de 40mm ? L'air dans l'évent de 100 arrivant dans un évacuation de 40 serait de toute façon freiné par la réduction... ?

- Je peux par ailleurs mettre un évent de 100mm mais à l'aplomb de l'évacuation de 100mm entre le WC et l'évier -> donc pas en amont mais à mi-chemin de l'évacuation...

Ça fait beaucoup d'informations, mais j'espère que vous pourrez m'aider !
Merci !
Guillaume

Sujets pièces jointes

Installation.jpg, 426.97 kb, 2133 x 1600
Installation.jpg 426.97 kb, 131 téléchargements depuis. 19-02-2023

  • PUB

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Event en petit diamètre

Bonjour,

Posez-vous la question : À quoi sert un évent ?
Essayez de répondre :
-1- un tuyau de plus pour faire gagner de l'argent au vendeur de tuyau.
-2- un tuyau de plus pour faire gagner de l'argent au plombier.
-3- un tuyau de plus pour faire gagner de l'argent au cloisonniste ou au plâtrier.
Si vous répondez NON à ces trois propositions, c'est que l'évent a une autre fonction.

  • Inscrit : 19-02-2023
  • Messages : 7

Re : Event en petit diamètre

Bonjour et merci pour votre réponse !

Je ne pense pas du tout que l’évent soit inutile ou que je n’ai pas besoin d’en mettre, j’ai dû mal me faire comprendre dans mon message.

Pour mon installation, j’ai des contraintes et je voudrais faire au mieux.

Pour résumer, puis-je mettre un évent de 40mm en amont ?
Ou sinon, puis-je mettre un évent de 100mm au milieu de la ligne d’évacuation ?
Ou les 2…

Merci !!

4 Réponse de 45Jose Dernière modification par 45Jose (20-02-2023 13:41:33)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Event en petit diamètre

bonjour
Je vais surement m'attirer les foudres de mes collègues, mes chez moi j'ai aucun évent, hé oui, c'est un pavillon, pas un immeuble des plusieurs étages.
il y a 30 ans j'avais quand même mis une soupape anti vide (en 40) au point haut, et ensuite par besoin de place, je l'ai virée et ça  fonctionne toujours aussi bien, pourtant j'ai 2 sdb et 2 wc avec des colonnes différentes
Alors pour résumer, dans votre cas , si tous les appareils sont en ligne comme dessiné, ça craint quand même un peu à cause du wc.
Si passer un tube de 80 ou 100 au niveau du wc, ça ne demande pas de sacrifice, comme par exemple virer la laine de verre, alors faites le et poser une soupape anti vide au niveau de la MAL.
Si c'est trop contraignant de passer le tube de 80 ou 100 au niveau des wc, posez une soupape anti vide avec un T sur le tube des wc

JR
  • Inscrit : 19-02-2023
  • Messages : 7

Re : Event en petit diamètre

Merci pour votre réponse !
Passer un tube de 80mm en amont des we devrait être possible mais celui-ci ne montera pas directement à la verticale, mais je devrais pouvoir l’amener au toit.

Est-ce que  : évent (au lieu d’un aérateur à membrane) de 40 tout au début de la ligne (en amont) + 80 en amont du WC vous semblerait-il une bonne solution ?

Merci beaucoup
Guillaume

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Event en petit diamètre

Re
Oui de cette façon c'est nickel

JR
  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Event en petit diamètre

Bonjour,

D'abord à 45José :
Tu donnes presque toutes les réponses et tu n'aiguises pas la réflexion du demandeur.
Il ne sait toujours pas en quoi un évent est utile dans une installation.
Et tu as oublié de lui dire que si l'eau (ou les effluents) ne sont ni compressibles ni extensibles, l'air lui peut être comprimé et étendu.

Ensuite à Guillaume31 :
Vous considérez des normes de construction qui s'appliquent à des architectes qui réalisent des plans pour des immeubles de plusieurs dizaines d'étage et qui ont besoin de couvrir (d'assurer leurs derrières) leur activité face à des risques de mise en cause devant les assurances et les risques de procès.
Ces architectes mettent en place des normes. Ces normes évoluent ensuite en fonction des aléas (des emmerds) rencontrés.

Pour finir, même avec un seul évent en Ø 40 mm en amont, votre installation ne se désiphonnerait pas (ce qui est l'objectif recherché).

  • Inscrit : 19-02-2023
  • Messages : 7

Re : Event en petit diamètre

Merci à vous 2 pour l’aide apportée !!

Vous êtes d’accord sur le fait qu’un évent en 40mm devrait suffire dans mon système, c’est rassurant !

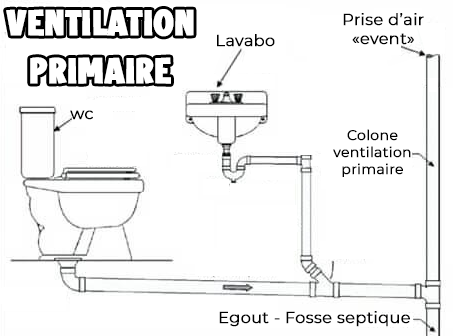

Ayant vu plusieurs images sur internet avec l’évent placé en aval des WC (comme sur l’image en pièce jointe) je me demandais ce que vous en pensiez ?

Sachant que mettre un évent de 80mm ou au pire 100mm en aval des WC est tout à fait possible dans mon installation…

Je ne pense pas l’avoir spécifié mais je suis au 3ème et dernier étage d’un vieil immeuble (j’ai accès aux combles) et dans mon ancienne installation il n’y avait pas d’évent.

Voilà
Merci !!

Sujets pièces jointes

E06EB18E-F382-48B9-A93C-BC2AFB6C9BFC.png, 57.16 kb, 453 x 336
E06EB18E-F382-48B9-A93C-BC2AFB6C9BFC.png 57.16 kb, 107 téléchargements depuis. 21-02-2023

9 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Event en petit diamètre

bonjour

c'est par là qu'il fallait commencer, dire que vous êtes en immeuble!
Si vous vous raccordez sur la colonne commune, c'est bizarre qu'il n'y ait pas déjà une ventilation haute en haut de la colonne .
Vérifiez bien et si c'est pas le cas il vous faut bien l'évent en 80, amont ou aval du wc , comme ça vous arrange.
En général la ventilation haute d'une colonne est toujours en aval des raccordements des appartements

JR

10 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 465

Re : Event en petit diamètre

Le évacuation horizontales, si elles sont correctement dimensionnés n'ont pas besoin d'évent, il y a que les chutes qui doivent etre ventilés.

Pour les installation individuelles, une ventilation est obligatoire (actuellement) même pour les installations de plein pied, non pour le fonctionnement mais pour la mise a l'air des égouts.

Après moi j'ai vu plein d'installations sans évent et sans VP.
