1 Dernière modification par Saly (20-08-2024 14:04:29)

Sujet : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Bonjour à tous, et merci pour cette mine d'information que vous proposez aux internautes.

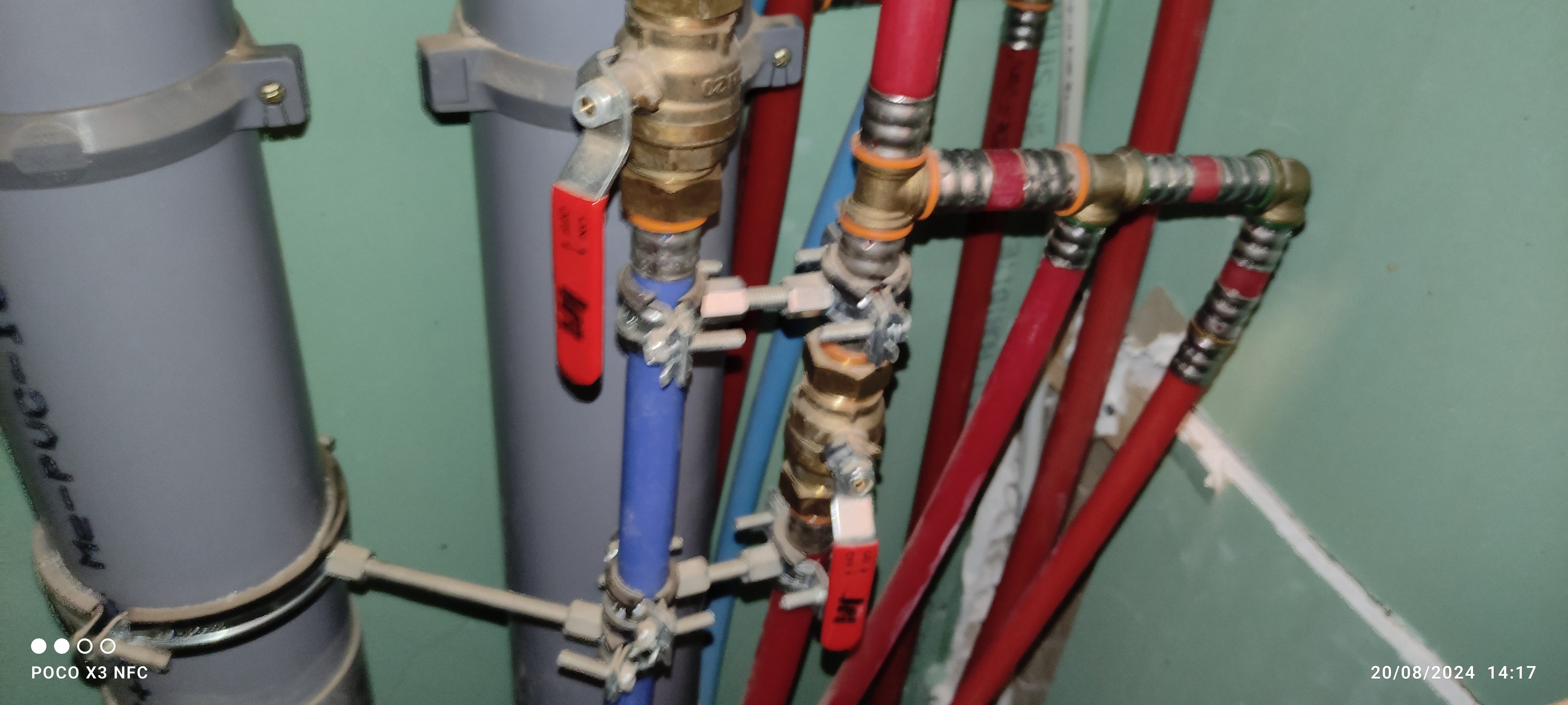

Voici un aperçu de mon installation actuelle que j'aimerais refaire en multicouche

Tous les diamètres sont cités en diamètres extérieurs

Caractéristiques actuelles :

    Chauffage : Chaudière collective
    Eau froide : Collectif
    Plomberie : Pas de nourrices, juste des raccords et des T
    Débit : OK sauf si on utilise la baignoire (douchette et LL en même temps, variation d'eau chaude et froide)
    Diamètres : PER 16 mm partout, sauf WC en 12 mm
    Arrivées principales : EC/EF en 20 PER avec vannes d'arrêt

Équipements :

    RDC :
        Cuisine (évier + LV)
        SDE (WC + lavabo + LL)
        Robinet de jardin

    1er étage :
        SDB (cuvette +bidet+ lavabo + baignoire)

    2ème étage :
        SDB (Douche + lavabo + WC)

Un plombier m'a conseillé d'utiliser des tubes en multicouche de diamètre 16 pour toute l'installation que je refais incluant la douche et la baignoire, car mon collecteur n'a que des départs de 16 mm.

Cependant, je suis un peu perplexe à ce sujet et j'aimerais clarifier quelques points :

    1/Réduction du débit : Actuellement, mon installation en PER utilise déjà des tubes de diamètre 16. Si je remplace ces tubes par du multicouche de même diamètre (16 mm), cela ne risque-t-il pas de réduire le diamètre intérieur et, par conséquent, le débit d'eau vers les équipements ?

   2/Utilisation de diamètre 20 pour la baignoire et la douche : J'aimerais savoir si je peux installer des tubes de diamètre 20 en multicouche pour la baignoire et la douche, même si la nourrice dessert des départs en 16 mm. Est-ce que cela améliorerait le débit ou, au contraire, créerait des déséquilibres dans l'installation ?

Je suis un peu bloqué sur ces questions et toute aide serait grandement appréciée. Merci d'avance pour vos conseils !

Sujets pièces jointes

Attachment icône IMG_20240820_141635.jpg 3.71 mb, 13 téléchargements depuis. 20-08-2024

Attachment icône IMG_20240820_141712.jpg 2.82 mb, 12 téléchargements depuis. 20-08-2024

2 Dernière modification par cybat.idf (22-08-2024 08:11:43)

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Bonjour, pour une installation complète complète. L'idéal aurait été de pousser jusqu'en diamètre 20 jusqu'à ta nourrice et de ta nourrice de partir en diamètre 16 pour alimenter chaque poste. Pourquoi?

Parce qu'il faut que tu saches que le problème du multicouche, c'est qu'au niveau des raccords de sertissage à l'intérieur, tu verras il y a pratiquement pas de passage et du coup ça va avoir tendance à réduire la pression d'une manière générale.

Donc il faut absolument que tu essayes, dans la limite du possible de faire au mieux pour d'augmenter à chaque fois, un diamètre pour bien faire.

Pour résumer, essaie de pousser au maximum en diamètre 20 et après tu alimentes minimum en diamètre 16 tous tes accessoires si c'est possible.

Tu dois le savoir également quand tu achètes tes raccords, fais attention car chaque marque tu vas utiliser une mâchoire spécifique comme : U - TH est .. Tu ne peux pas utiliser toutes les mâchoires pour tous les raccords.

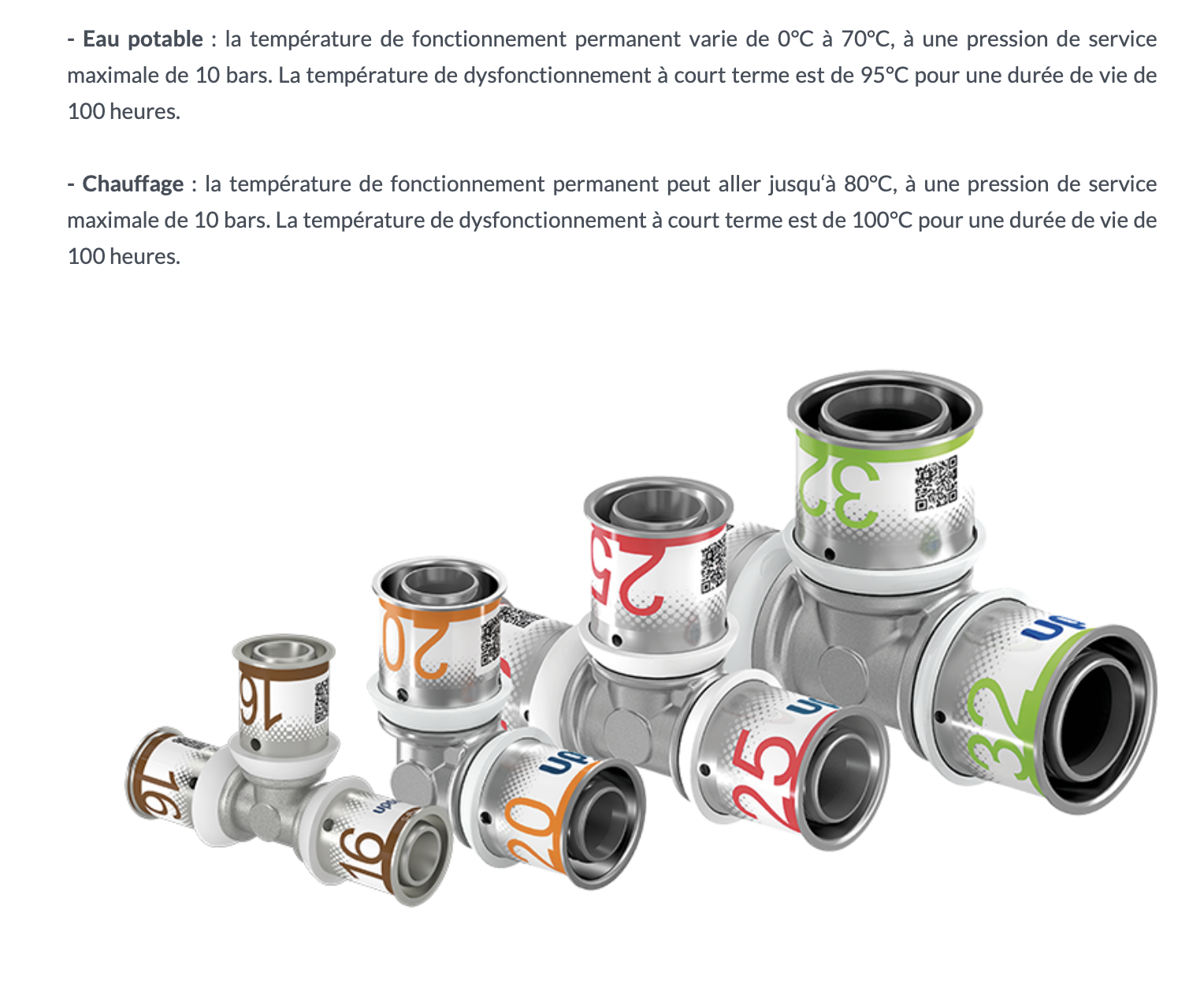

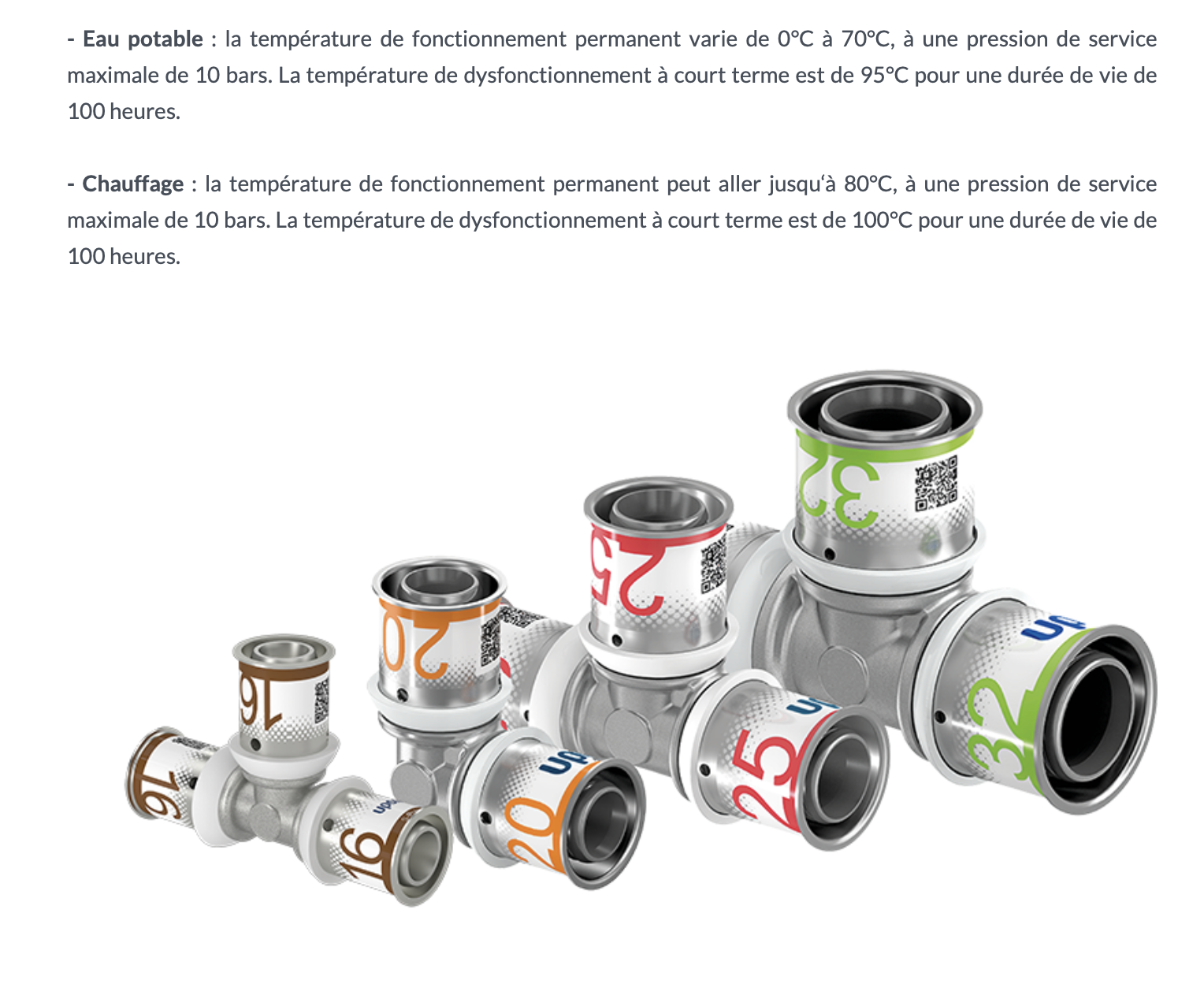

Ci-joint en photo le top des raccords en multicouche, c'est la marque "Uponor S-Press Plus" UPONOR, ils ont la particularité d'avoir un bon passage. Tu sais, au niveau des raccords à l'intérieur du sertissage, ils ne sont pas réduits comme dans la plupart des autres marques donc ça facilite grandement le passage. Mais attention, c'est aussi les raccords les plus chers donc, à toi de trouver le juste milieu par rapport à ton réseau de distribution d'eau.

Tu trouveras d'autres marques sur le marché comme COMAP, si tu es limité par rapport à ton fournisseur ou le magasin où tu achètes les raccords, eh bien compare juste un raccord par rapport à une autre marque et regarde le passage intégral à l'intérieur du sertissage préconise de prendre celui-ci où Il y a plus de passage. Faut donc au final avoir plus de débit. Plus ça sera large à l'intérieur, plus tu auras de débit et ne pas confondre avec la pression.

Sujets pièces jointes

Capture d’écran 2024-08-22 à 14.04.56.png, 970.96 kb, 1528 x 1268
Capture d’écran 2024-08-22 à 14.04.56.png 970.96 kb, 22 téléchargements depuis. 22-08-2024

3

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Bonjour.
Je rejoint totalement cybat dans ses propos
Aller le plus loin possible avec le diamètre  puis alimenter tous les appareils en 12/16 sauf la baignoir que vous alimentez en 20
Il existe des raccords a visser 15/21 pour tuyau de 20 permettant de partir de la nourrice.

Personnellement je prefere la marque Giacomini que l'on trouve quasiment partout et qui me donne entièrement satisfaction depuis des années,

Attention: Uponor c'est une grande marque, mais n'existe pas dans la magasins grand public,  ils n'ont pas de tuyau de 26 mais du 25 a la place, donc incompatible avec d'autres marques qui sont quasiment toutes en 26.

4

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Bonjour a tous et merci pour vos riches retours,

je suis d'accord sur le principe ( diamètre 20 c'est mieux pour baignoire et douche et évier)

C'est le point de la nourrice entrée en 3/4 et sortie en 1/2 avec un diamètre réduit a 16 pour les vannes d'arrêt sur la nourrice.

Le fait d'alimenter la baignoire ou la douche : départ en 16 au niveau de la vanne de la nourice, un raccord 1/2 , un multicouche en diamètre 20 d'une traite jusqu'à l'équipement voir un ou deux coudes /raccords , est ce que cela est faisable ou il faut absolument que les nourrices avec des départs en 16 doivent être raccordées en 16, surtout que dans le commerce des nourrices avec des departs en 3/ 4 sont presque inexistants ?

En gros est ce que je raccorde mes équipements douche baignoire et évier avec un raccord de 20 multicouche même si le départ en question est de faible diamètre : 16 en l'occurrence.

Cela ne pose pas de souci d'équilibre ?
La douche est au 2e et la baignoire est au 1er et l'arrivée d'eau viens du parking en sous sol.

Merci d'avance pour vos reponses

5

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Oui si les nourrices sont de bonne qualité le passage interne au niveau des sorties est de section supérieure a la section interne des raccords prévus pour le 16/20.

Il existe bel et bien des raccords a sertir sur les tuyaux de 16/20 a visser avec écrou prisonnier de 15/21 et donc compatibles avec les sorties de nourrice.

6

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Merci beaucoup, c'est ce que je comptais faire j'ai le multicouche en 16 et en 20, je vais essayer a faire le minimum de raccord et de manchons et installer mes nourrices.

J'ai 11 raccordements en eau froide et 6 en eau chaude
3 nourrices de  6 départs ( 2 eau froide, et 1 eau chaude)

Les 2 nourrices eau froide seront connectées l'une à l'autre avec un raccord diamètre 20 ou un tubes en laiton 20/27 je pense que je vais utiliser le tube  en laiton.

Merci beaucoup pour vos conseils.

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Bonjour, oui ça me paraît pas mal ce que tu viens d'écrire, je te prends pas trop la tête, ça va le faire de toute façon tu as un détendeur de pression je ne sais pas dans quelle région tu es mais tu dois avoir grosso modo trois barres de pression et du coup tu pourras aussi influencer sur ton débit Par rapport à ton détendeur, il est préconisé d'une manière générale, une pression de deux bars est suffisante, voire deux bars et demie maximum, préserver ton réseau et de ne pas avoir de fuite d'eau.

N'hésite pas, je reste à ta disposition pour toute information complémentaire.

8

Re : Diametre 16 ou diametre 20 en multicouche sur collecteur 6 vannes

Merci beaucoup pour ton aide et conseils, c'est partie pour ce projet alors !!! Merci à tous pour votre aide !!!
