Sujet : Validation évacuations et ventilation primaire

Bonjour à tous,

Nouveau par ici, j'ai une petite question pour ma plomberie dans mon projet de construction.

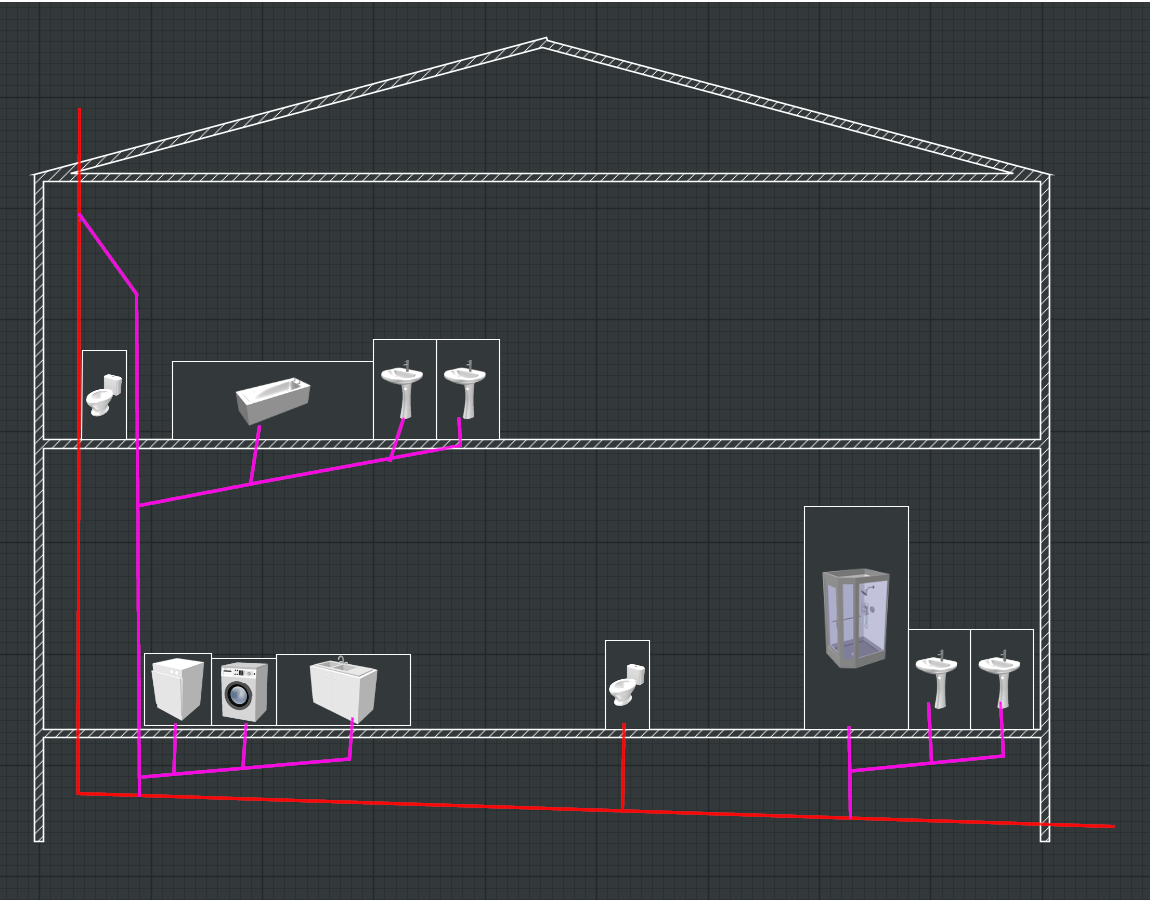

Je pensais partir sur le schéma (grossier) ci-joint. Comme vous pouvez le voir, je n'ai pas de ventilation primaire dans la continuité de mes WC et SdE du RDC.

Je voulais savoir si le fait qu'il y ait une évacuation primaire malgré tout sur la colonne, cela était suffisant ou bien si cela pose un souci.

Merci à vous pour vos lumières smile

Sujets pièces jointes

evacs.png, 139.57 kb, 1150 x 900
evacs.png 139.57 kb, 142 téléchargements depuis. 03-03-2022

Citer Message 1

  • PUB

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 317

Re : Validation évacuations et ventilation primaire

C'est très bien, vous pouvez faire tel que dessiné.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 2

3 Réponse de Stoomm

  • Stoomm
  • Visiteur Invité

Re : Validation évacuations et ventilation primaire

Merci pour ce retour smile

Citer Message 3

4 Réponse de Stoomm

  • Stoomm
  • Visiteur Invité

Re : Validation évacuations et ventilation primaire

Bonjour,

Je reviens vers vous concernant mon plan.

N'y a-t-il pas un risque d'effet de pompe avec les WC / SdE du RDC  ?

On m'a mis le doute ...

Citer Message 4

5 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Validation évacuations et ventilation primaire

Pourquoi il y aurais un effet de pompe, dites nous ce que l'on vous a dit.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

6 Réponse de Stoomm

  • Stoomm
  • Visiteur Invité

Re : Validation évacuations et ventilation primaire

Bonjour,

C'est plus par rapport aux DTU :

Les tuyaux de chute d'eaux usées doivent être prolongés en ventilation primaire dans leur diamètre, jusqu'à l'air libre et au-dessus des locaux habités. Pour un groupe d'appareils sanitaires (bâtiments scolaires, casernes, bureaux, ...) lorsque les tuyaux de chute et de descente ne peuvent être prolongés en ventilation primaire, jusqu'à l'air libre et au-dessus des locaux habités, le collecteur du groupe d'appareils doit être ventilé par une canalisation d'un diamètre au moins égal au diamètre maximal de l'évacuation piqué à la partie supérieure du collecteur principal lui-même ventilé.

Ce qui, sauf erreur, n'est pas mon cas. Du coup, que se passe-t-il pour les WC du RDC ? Pas de risque ? Et idem pour la SdE du RDC ?

Citer Message 6

7 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Validation évacuations et ventilation primaire

Mais votre chute est deja ventilé, celle complètement a gauche.

Sur installations individuelles. Il est même possible de supprimer votre seconde chute en violet et collecter le tout avec un seul tuyau, mais cette solution comporte des contraintes de mise en œuvre et du coup on conseille la seconde chute.

Si vous faites comme vous avez dessiné je vous garantis que vous n'aurez aucun soucis.
Lisez bien votre texte...

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

8 Réponse de stoomm

  • stoomm
  • Visiteur Invité

Re : Validation évacuations et ventilation primaire

Merci pour votre retour.

Donc pour vous, à partir du moment ou ma chute à gauche, sur le point haut du collecteur principal, est ventilé, pas de souci ?

Au niveau des WC du RDC, je vais mettre un lave main, donc il y aura une descente en plus ici.
Pour ma SdE du RDC, je pense aussi séparer les descentes douches et lavabos.

Je peux y aller tranquille ?

Citer Message 8

9 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Validation évacuations et ventilation primaire

Au réez de chaussé il n'y as pas de chute, la chute porte bien son nom étant le tuyau vertical susceptible de se remplir en totalité lors des tirages de chasses d'eau.

Dans les règles de l'art, baignoires et douches doivent etre évacués séparément, mais dans votre cas vu que le collecteur en violet qui collecte les divers appareils sanitaires, est au niveau inférieur vous avez la possibilité de faire tel que dessiné.

Quelle dommage que vous n'avez pas lu ceci: https://plombiers-reunis.com/post501.html#p501

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 9

10 Réponse de Stoomm

  • Stoomm
  • Visiteur Invité

Re : Validation évacuations et ventilation primaire

Bonjour Darius,

Merci pour ce retour.

Au risque de dire une bêtise, j'ai bien une chute pour mon WC du RDC non ?
Et une descente (ou deux) pour ma SdE ?

Merci pour le lien, mais il me met le doute justement.

Toute installation doit avoir au moins un ventilation primaire en sortie de toiture c'est une obligation.
Pour les installations avec plusieurs chutes, il est conseillé de ventiler la chute la plus éloigné du tout-a-l’égout.

Ca ok, c'est mon cas.

Les chutes restantes peuvent en dernier recours (et seulement dans ce cas) être aérés sans sortie vers le toit pour cela il faut utiliser le clapet aérateur. a placer au point le plus haut possible et obligatoirement au dessus de tous les appareils raccordés a la chute.

Du coup, ça veut dire quoi, que mon schéma est valide sous réserve de metre des clapet aérateur ?
Ou bien j'ai encore loupé une partie ?

Citer Message 10
