Sujet : Validation réseau EU et question ventilation primaire

Bonjour tout le monde,

J'ai planché sur les évacuations de ma maison et je voudrais votre avis. Rien de bien exotique je pense, à part une question sur la ventilation (cf. plus bas), mais je préfère avoir votre validation, Ô experts smile, avant de me lancer. C'est une maison bois de plein pied sur plot, avec vide sanitaire d'environ 80cm, accessible.

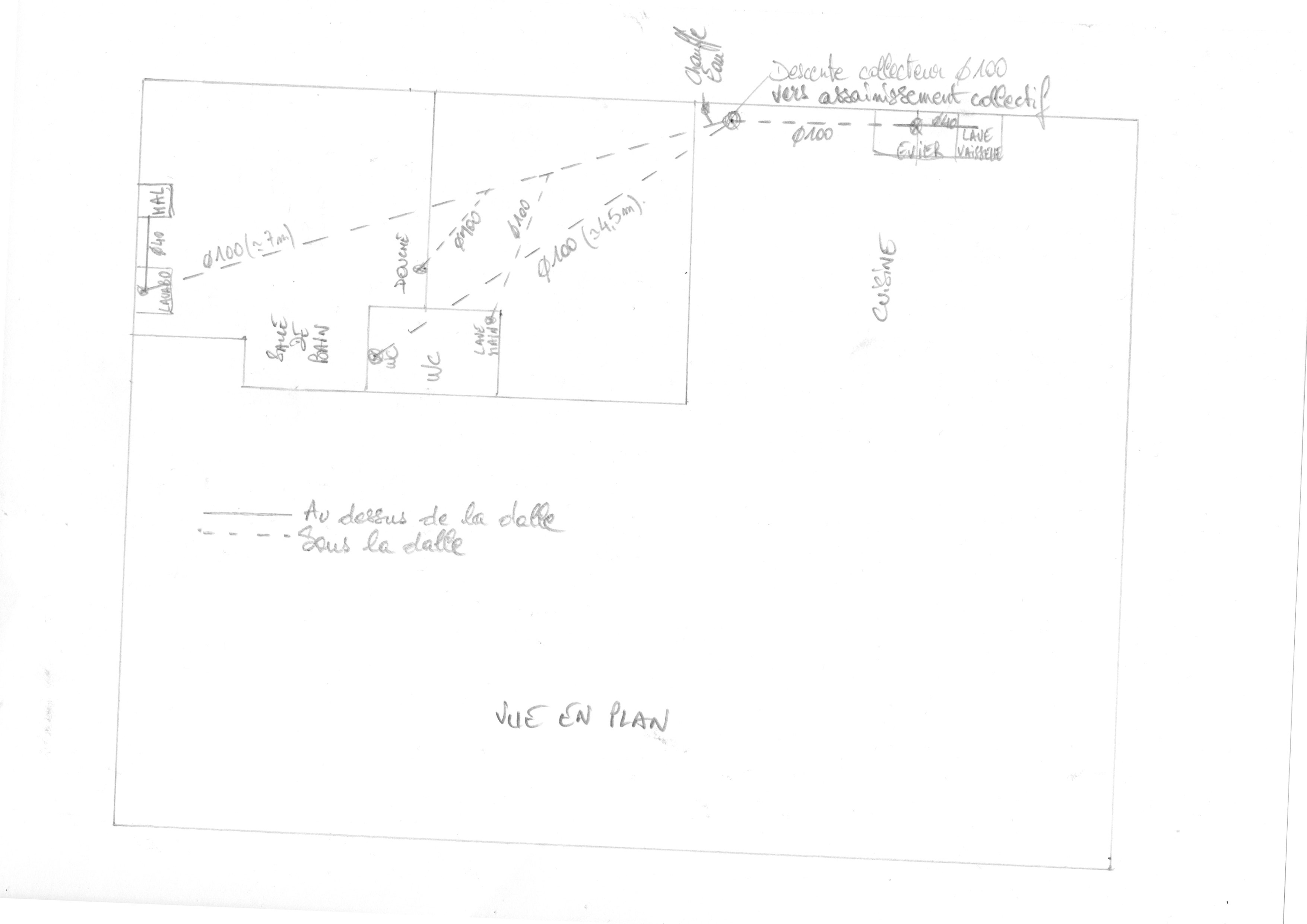

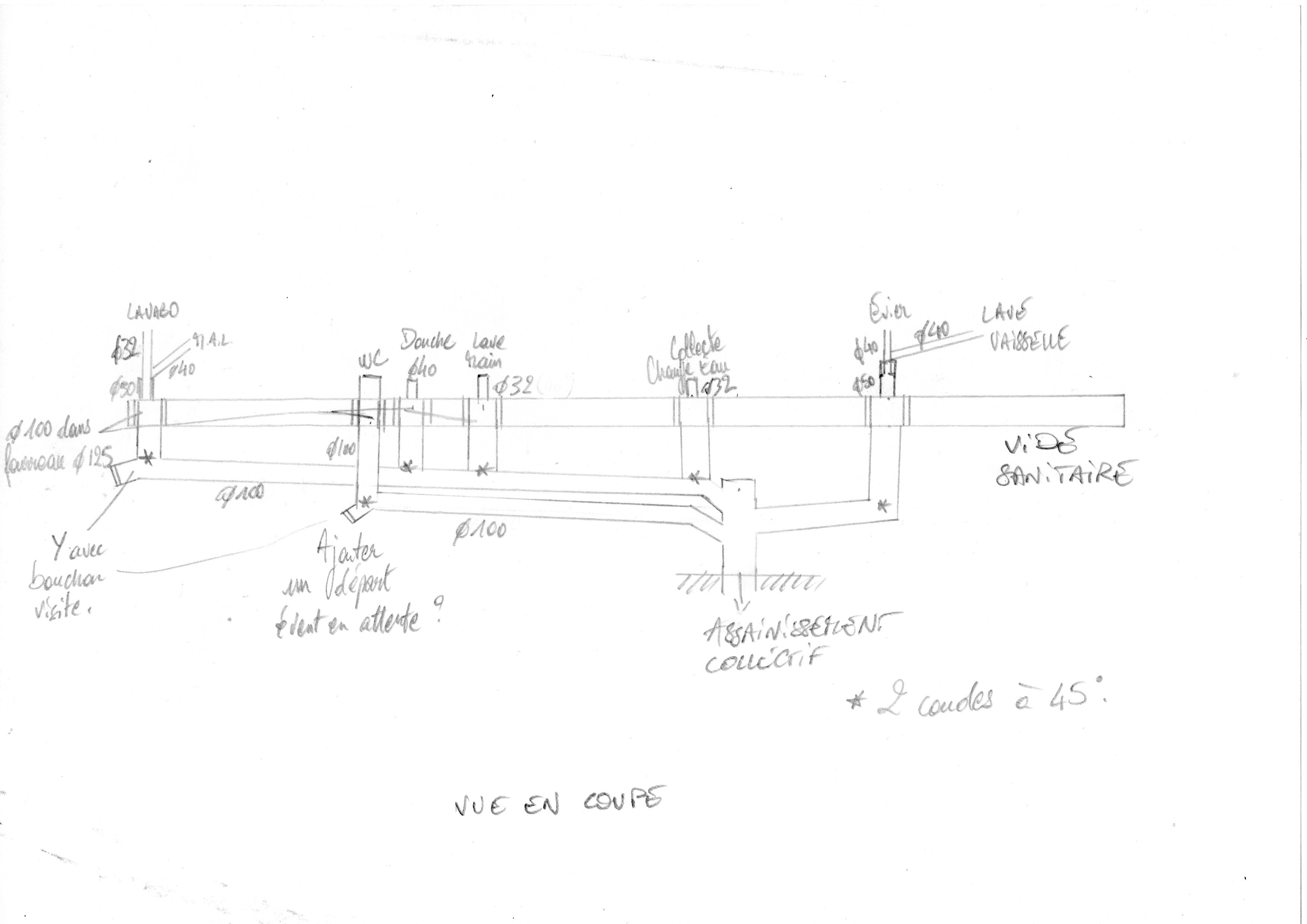

J'ai fait deux schémas sommaires, un en plan et un en coupe. En règle générale, je prévois un Y à chaque branchement sur le collecteur horizontal sous la dalle de façon à pouvoir visiter si besoin. Aussi, j'ai bien intégré la nécessité de mettre 2 coudes à 45° (ou un coude plus un Y) pour casser les raccords en angle droit.

J'espère que ce sera lisible !

Concernant l'évacuation des toilettes et la ventilation : il n'y aura pas de toilettes conventionnels, on part sur des toilettes sèches (TLB), mais dans l'éventualité d'une installation future, je compte prévoir une évacuation qui me permette (ou à un autre) d'installer des toilettes raccordés plus tard.
Donc plusieurs questions :

  • pour le moment, je ne crois pas avoir besoin d'évent pour les eaux grises, mais peut être me trompè-je ? smile

  • en cas d'installation de WC, il faudra une ventilation primaire. Le souci, c'est que je ne peux pas sortir en toiture a priori (en tout cas je voudrais vraiment éviter), et je n'ai pas de combles. Donc je me demandais s'il était possible de partir à l'horizontale, en amont de l'évacuation des WC, d'enterrer la ventilation une fois sortie du vide sanitaire (le terrain sera au niveau de la dalle en périphérie), et de finir auelque part dans le jardin avec un petite portion terminale verticale ? Si c'est possible, y a t il une hauteur mini ? des emplacements à éviter ?

Merci à tous ceux qui prendront le temps d'admirer mon art et de lire ma prose - et pourquoi pas, de m'apporter des réponses !

Sujets pièces jointes

image007.jpg, 479.69 kb, 3509 x 2481
image007.jpg 479.69 kb, 239 téléchargements depuis. 30-08-2018

image009.jpg, 345.34 kb, 3509 x 2481
image009.jpg 345.34 kb, 224 téléchargements depuis. 30-08-2018

2

Re : Validation réseau EU et question ventilation primaire

Alors.

Toute installation d'évacuations vers égouts ou fosse septique doit avoir au moins une ventilation primaire,  en sortie de toiture, c'est la seule condition a laquelle vous devez vous soumettre.
Pour bien faire il faudrait que cette ventilation soit placé au bout de la ligne (tout a gauche sur le plan "vue de coupe").

Pour la sortie en jardin:  le secret des ventilation en toiture est d’éviter les odeurs, si vous sortez a mi hauteur , vous risquez des odeurs nauséabondes dans l’environnement et c'est strictement interdit d'en faire profiter les voisins.

Pour le toilette, que vous laissiez l'attente ou que vous le posez tout de suite, il n'as pas besoin de ventilation primaire vu qu'il est au RDC (il n'y a pas de chute).
Pour l’évacuation du toilette: elle peut être raccordé sur le collecteur principal si ça vous arrange, autrement laissez comme dessiné.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : Validation réseau EU et question ventilation primaire

Merci pour ces réponses ! Même si elles ne me plaisent pas toutes.... wink

Donc si je comprends bien, pas de risque de désiphonnage si les WC n'ont pas de chute ?

Question hasardeuse : la ventilation pourrait elle se trouver sur le toit d'une dépendance (genre atelier au fond du jardin), ou ce doit être sur le toit de l'habitation ?

4

Re : Validation réseau EU et question ventilation primaire

La ventilation peut être déporté avec pente ascendante, mais le sortie en toiture doit être la plus haute possible a cause d’éventuels odeurs.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

5

Re : Validation réseau EU et question ventilation primaire

OK merci.
Pour des raisons liées à la configuration de la maison (la sortie lavabo/machine à laver est à l'aplomb du bas de la pente du toit, à peine à 2.5m de la dalle), il vaudrait mieux que ma ventilation primaire monte à l'aplomb de la pièce des toilettes.

Je peux déporter la ventilation avec une pente ascendante depuis la salle de bain jusqu'aux toilettes, mais il serait plus simple que la ventilation soit raccordée à l'évacuation des WC, si c'est correct d'un point de vue technique (ce n'est pas le point le plus distant par rapport à l'évacuation vers le tout à l'égoût).

Du coup, ma question est : quelle solution faut-il privilégier ?

6

Re : Validation réseau EU et question ventilation primaire

Bonjour

X-Niel a écrit:

Pour bien faire il faudrait que cette ventilation soit placé au bout de la ligne (tout a gauche sur le plan "vue de coupe").

Comme l'as dit Niel "pour bien faire", ce n'est pas une obligation, vous pouvez monter votre VP ou vous voulez, vous pouvez aussi la passer dans le combles si vous en avez...  avec pente ascendente vers le toit.

Mais si vous pouvez la brancher au niveau des toilettes c'est encore mieux.

7

Re : Validation réseau EU et question ventilation primaire

Super, merci pour la réponse, ce sera plus simple de la brancher sur l'évacuation des toilettes alors...

Dernière question (a priori smile) là dessus : en toiture j'ai une double coque avec lame d'air entre les deux, puis couverture type bardeau. Est ce que je suis obligé de sortir complètement, ou sortir dans la lame d'air, le plus proche possible du faîtage et de la sortie de lame d'air, vous paraît une bonne idée ? Il ne me semble pas que ça représente un risque d'humidité localisée, mais bon...

Merci encore pour vos précieux conseils !!!

8

Re : Validation réseau EU et question ventilation primaire

Toutes les vapeurs d'égouts doivent sortir complètement a l’extérieur car c'est tellement acide que ce bouffe tout.

Un tuyau d'égouts ouvert dans la terre vous pourri toute la terre sur 50cm autour.

9

Re : Validation réseau EU et question ventilation primaire

Bon ben on va monter de quelques centimètres supplémentaires alors... roll

Merci !

10 Dernière modification par ste42 (04-09-2018 09:54:22)

Re : Validation réseau EU et question ventilation primaire

Ah ben c'était pas la dernière question du coup... smile

Vu la réponse précédente de Dani, je me demandais s'il serait raisonnable de connecter une sortie de ventilation (extracteur dans les toilettes) sur la conduite de ventilation primaire ? Je le ferais le plus haut possible pour éviter des redescentes acides par l'extracteur, mais même là j'hésite...

Quelqu'un a un avis sur la question ? Merci !!!
