Sujet : Branchement Thermostat TRL 1.26 sur Egalis Condens

Bonjour à toute la communauté,

Merci d’exister et de permettre à des gens comme moi de trouver des solutions.
Je vous explique mon problème.
Ma chaudière est une ELM LeBlanc Egalis Condens serie gvbc 24-1hn. J'aimerai installer un thermostat d'ambiance TRL 1.26.
Dans la pratique ça me paraissait assez simple. Jusqu’à ce que j'ouvre le capot. Les connectiques ne sont pas aussi plug and play que je l'imaginais.
Est ce qu'une âme généreuse aurait la patience de m'explique comment raccorder ce thermostat?
Je vous remercie par avance.
Tom@

Sujets pièces jointes

Attachment icône IMG_20201104_103741.jpg 3.05 mb, 128 téléchargements depuis. 04-11-2020

Attachment icône IMG_20201104_104045.jpg 2.69 mb, 127 téléchargements depuis. 04-11-2020

2

Re : Branchement Thermostat TRL 1.26 sur Egalis Condens

Avec la marque et modele du thermostat, ce serais mieux mais je vais essayer de vous répondre.

Sur les fils que vous montrez en image vous avez un cable avec un fil noir et bleu sur, le fil noir il y a une étiquette, je supposes que cette étiquette est estampillé  avec la lettre L.
Si tel est le cas il s'agit de l'alimentation electrique de votre thermostat ou relais.

Cette alimentation et a faire sur une prise electrique ou sur le connecteur rose  de la chaudière, premier bornier a gauche sur le bornier de droite de la chaudière, en respectant la polarité .

Sur le second cable.

Vous avez deux fils, un noir et un rouge. Je suppose que c'est la boucle du thermostat.

Si votre thermostat est a contact sec ON-OFF, vous branchez ces deux fils sur le connecteur complètement a gauche dans le tableau electrique de la chaudière, en remplaçant le pont existant par le branchement  des fils rouge et noir.

Si votre thermostat est communicant - E-bus ou Opentherm, vous branchez les fils rouge et noir sur le second connecteur, et dans ce cas ce sera le thermostat qui gèrera la chaudière.

3 Dernière modification par protestant90 (05-11-2020 09:13:14)

Re : Branchement Thermostat TRL 1.26 sur Egalis Condens

Bonjour,

Eh bien si quelqu'un vous aide, c'est qu'il est devin extra-lucide.

Sur la photo de la connectique chaudière, la partie droite qui est probablement concernée pour le branchement d'un thermostat est tellement floue que l'on ne voit pas les symboles.

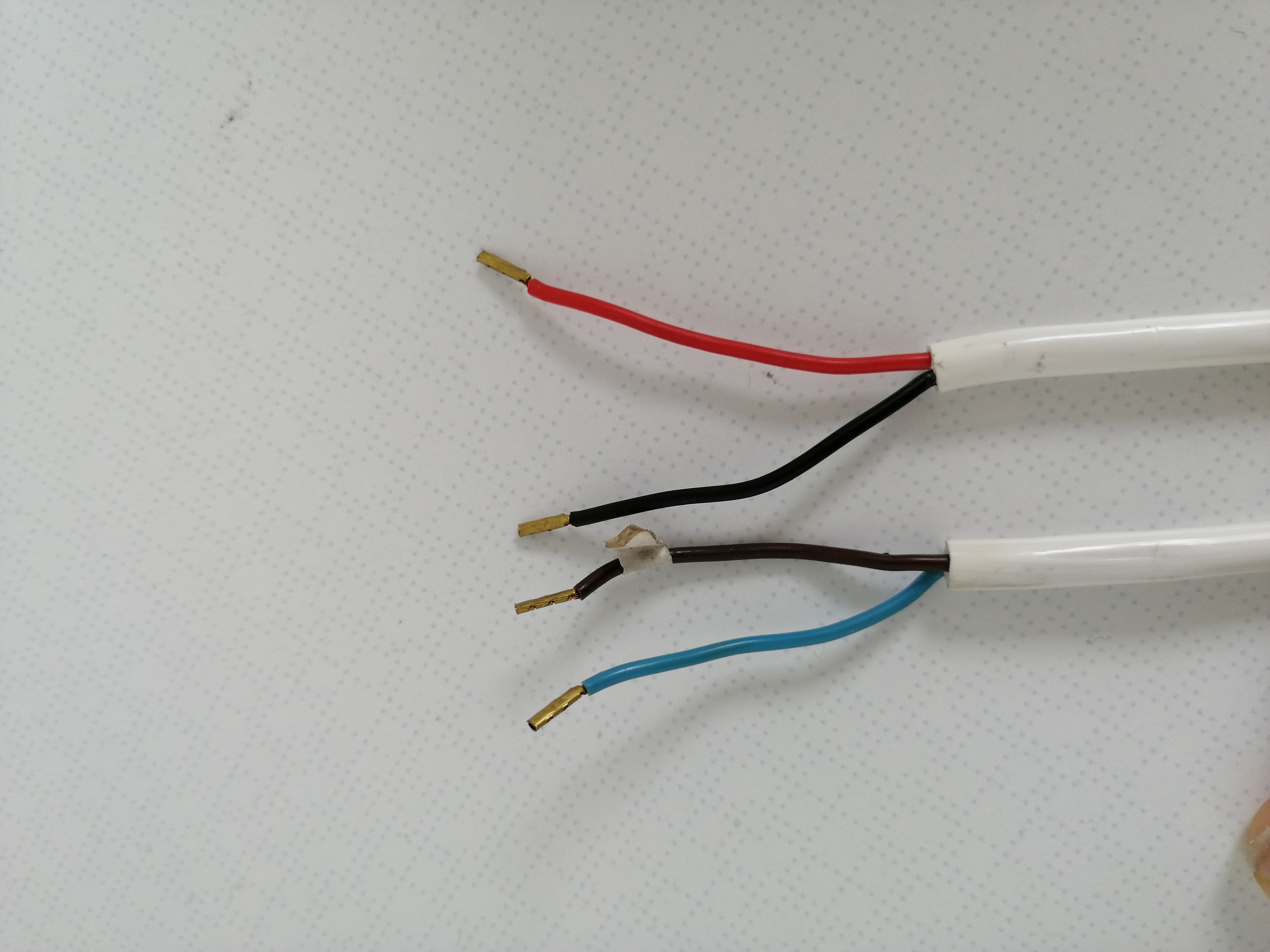

Quant à la photo supposée être celle du thermostat, on ne voit que 4 fils colorés. Une boite de CARAN D'ACHE serait plus explicite.
Pour la connectique supposée du thermostat, le brun et le bleu sont probablement et respectivement:
- brun= phase
-bleu = neutre
à brancher dans la connectique :
-sortie = out
dans la partie gauche de la connectique chaudière, le connecteur rose en respectant :
- L- pour phase donc fil brun
-N- pour neutre donc fil bleu

Si vous avez un tournevis testeur de phase, profitez en pour vérifier que l'alimentation de la chaudière a été correctement réalisée.

Et merde pour moi, j'ai à nouveau confondu Gauche et Droite .

4

Re : Branchement Thermostat TRL 1.26 sur Egalis Condens

Toutes mes excuses si je n'ai pas été assez précis. Je pensais que les références citées en titre suffirait.
Voici le modèle exact de la chaudière : https://www.elmleblanc.fr/fr/fr/ocs/elm … -853678-p/
Voici le thermostat en question: https://elmleblanc-fr.resource.bosch.co … 816706.pdf

Désolé je suis novice dans ce domaine et je ne veux pas faire de bêtises.

Donc noir et bleu sur le bloc rose de droite en respectant la polarité.
Et noir rouge soit le bloc entièrement à gauche ou celui d’à côté à droite.

Les références vous suffisent à confirmer?

En tout cas merci d'avoir pris le temps de répondre.

Belle soirée

Re : Branchement Thermostat TRL 1.26 sur Egalis Condens

Bonjour,

Oui, c'est cela . Je me suis de nouveau mélangé la droite et la gauche.
