1 Sujet de Reed Dernière modification par Reed (25-01-2023 17:10:20)

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Sujet : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Bonjour !

Je n'ai pas trouvé de réponse sur différents forums alors je me lance ici smile

J'ai une installation traditionnelle avec une chaudière e.l.m Leblanc (Egalis Condens) et 2 circuits gérés par un Junkers MM200.

J'ai 2 thermostats filaires :

* Un CW400 qui gère le plancher chauffant ;
* Un CR100 qui gère 2 radiateurs avec tête thermostatique ;
* La chaudière dispose d'une sonde externe.

J'ai voulu remplacer uniquement le CR100, qui n'est pas placé au bon endroit, avec le thermostat intelligent Netatmo. Pour cela, j'ai "simplement" branché le relais Netatmo en lieu et place du CR100 = ERREUR ! C'est un canal BUS et non un contact sec ... Ca ne peut pas marcher ...

Maintenant que j'ai le joujou Netatmo, j'aimerais trouver un moyen d'utiliser le thermostat filaire CW400 et le Netatmo.

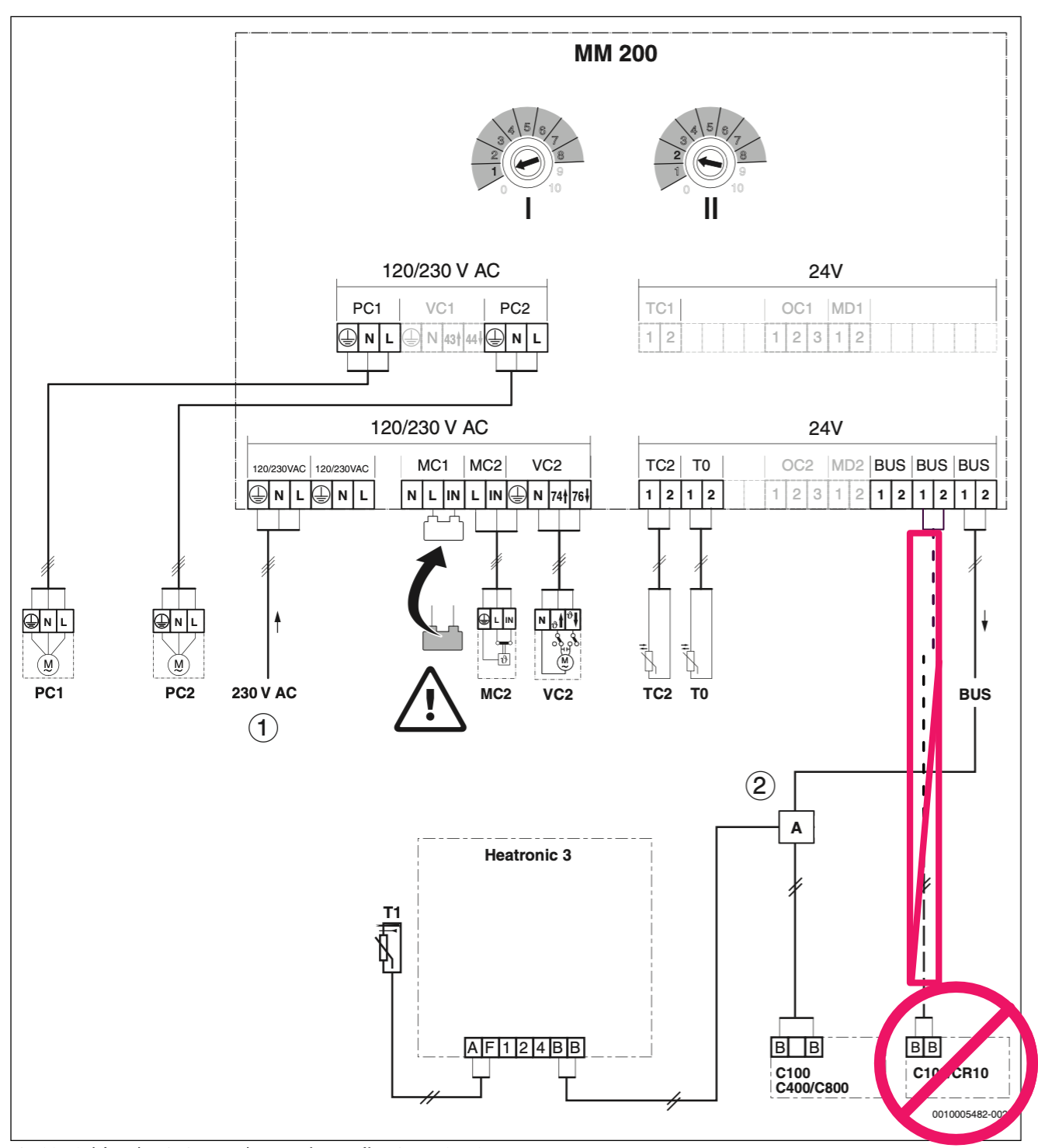

J'aimerai virer le CR100 qui est raccordé au Junker MM200 :

https://plombiers-reunis.com/misc.php?action=pun_attachment&item=5376&download=1

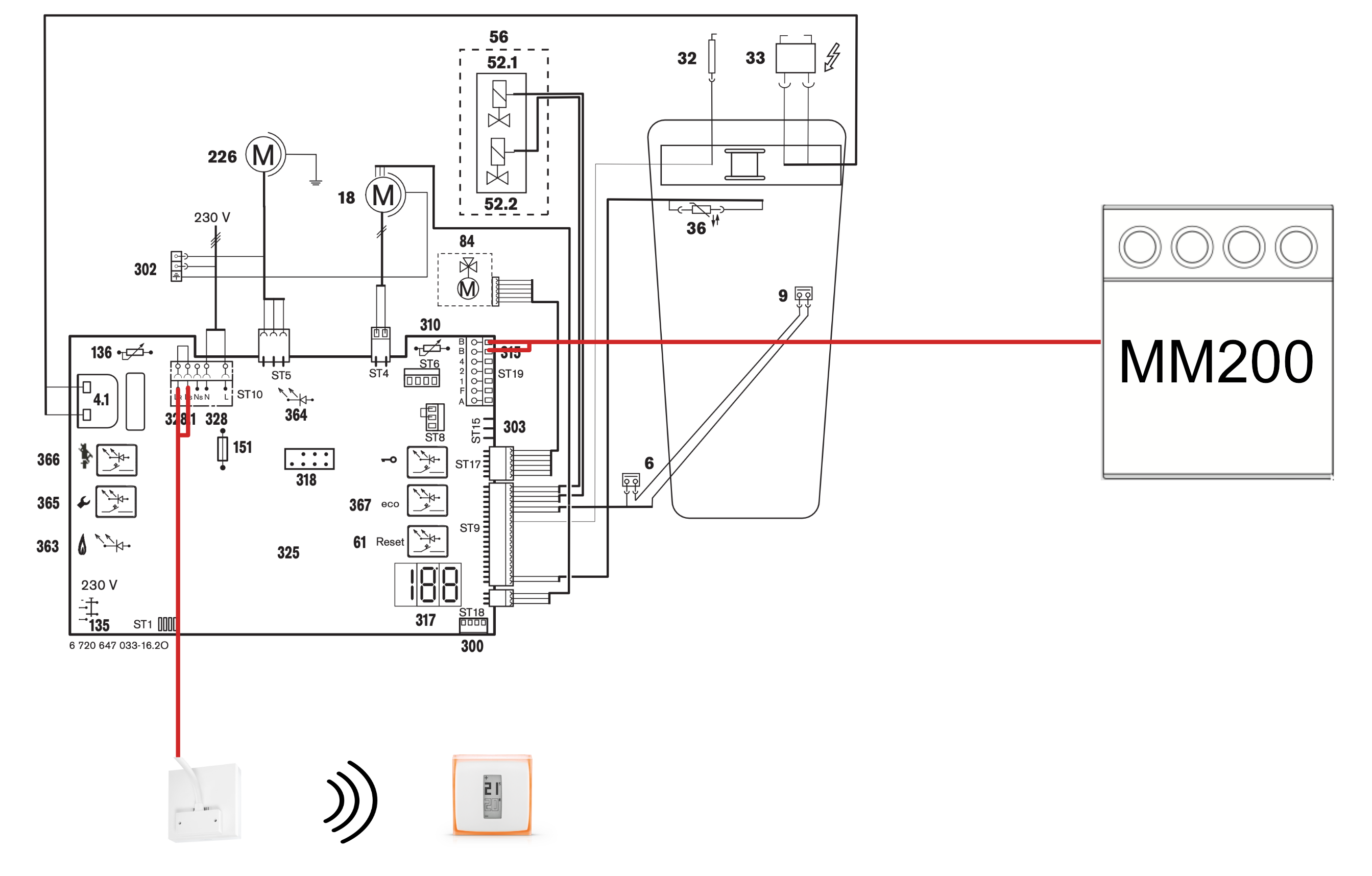

Et brancher le Netatmo sur le contact sec de la chaudière (en plus du BUS pour le circuit planché) :

https://plombiers-reunis.com/misc.php?action=pun_attachment&item=5377&download=1

Selon vous, est-ce possible ?

En lisant la doc, la chaudière est configurée sur le "mode de Commande 4" (Commutation intelligente du circulateur chauffage sur
les installations de chauffage dotées d'une régulation à sonde extérieure. Le circulateur chauffage n'est activé que si cela s'avère nécessaire.).

J'imagine qu'il sera nécessaire que je sélectionne le "mode de commande 2" (La régulation connectée sur 1,2,4 (24 V) ou le thermostat connecté sur Ls/Lr (230 V) commande le circulateur.) mais quid du BUS ...

Si ce n'est pas possible, y a t'il une astuce ou un moyen que je puisse utiliser mon Netatmo ?

Merci pour vos lumières !

PS : je n'y connais malheureusement rien en chaudière/chauffage ... Vous avez dû vous en apercevoir ! Mais j'apprends en marchant et je découvre un nouvel univers !

Sujets pièces jointes

Link-mm200-chaudiere.png, 379.75 kb, 2687 x 1716
Link-mm200-chaudiere.png 379.75 kb, 785 téléchargements depuis. 25-01-2023

MM200.png, 233.47 kb, 1337 x 1478
MM200.png 233.47 kb, 755 téléchargements depuis. 25-01-2023

Citer Message 1

  • PUB

2 Réponse de Reed Dernière modification par Reed (25-01-2023 17:13:53)

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Oops, je viens de m'apercevoir que je n'étais pas dans la bonne catégorie ... Un modérateur pourrait-il le déplacer dans le bon endroit (Régulations et thermostats d'ambiance , etc... ?) ... Toute mes excuse et Merci !

Citer Message 2

3 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 602

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Bonjour.

Les thermostats BUS sont beaucoup plus efficaces que les thermostats a contact sec: pour résumer vous, vous apprêtez a échanger une mercedes contre une renault.

Si tel est vraiment votre souhait, vous débranchez votre thermostat BUS actuel et laissez les bornes inutilisés.
Pour brancher les fils du thermostat sur les borniers LS et LR comme vous avez indiqué dans une des images.

LS et LR n'est pas une commande de circulateur en 220V mais une entrée thermostat en 24V.

Le circuit chauffage ne peut pas avoir la totalité des radiateurs avec des têtes thermostatiques, il faut toujours au moins un radiateur ouvert en permanence ou alors une soupape différentielle entre le tuyau de départ et celui de retour.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 3

4 Réponse de Reed

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Bonjour Darius ! Merci pour ton retour !

Pour être honnête, mon besoin initial était "simplement" de déplacer le thermostat CR100 dans la pièce où il aurait dû être installé.

Jusqu'a présent, les 2 thermostats était dans la même pièce au RDC, l'un gérant le plancher chauffant (RDC), et l'autre, le chauffage "classique" à l'étage.

Le problème était que les 2 thermostats affichaient la même température et l'étage n'était jamais chauffé, et je devais activer manuellement la chauffe ...

L'idée fût donc d'installer un thermostat sans fil pour avoir le déport à l'étage. Les vérifications (vraiment sommaires) sur le site de Netatmo ne m'indiquaient pas d'incompatibilité ... Je me retrouve donc dans une situation un peu frustrante smile

J'avais espoir de pouvoir avoir les deux modes de façon indépendantes et je me rends bien compte du paradoxe technique ...

J'imagine que la seule option pour garder le mode actuel serait de voir ce que propose Leblanc en matière de thermostat sans fil.

Milles mercis pour ces informations !

Citer Message 4

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Bonjour,

Parce que c'est si difficile de tirer 3 fils depuis la chaudière jusqu'à l'étage?

Dans ce cas, il faut aller vivre dans un igloo.

Citer Message 5

6 Réponse de Reed

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Mais je suis bête, pourquoi n'ai-je pas pensé à tirer 3 fils depuis la chaudière jusqu'à l'étage ?! C'est juste une heure de travail ordinaire. Je vais juste prendre mes mukluk et j'y vais à la pause dèj !

Merci pour tes conseils/feedbacks constructifs @protestant90

Citer Message 6

7 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Bonjour

je verrais bien le thermostat en MD1 , non?

https://manualzz.com/doc/fr/56446187/ju … sanleitung

JR

Citer Message 7

8 Réponse de Reed Dernière modification par Reed (26-01-2023 19:20:51)

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

bonjour 45Jose !

Merci pour la piste ! Je suis malheureusement pas compétent sad

J'ai tenté de chercher certaines information autour du MD1 mais la notice MM200 n'indique pas grand chose ...

MD1/MD2 Contact libre de potentiel (Monitor Dew point) :
    En cas de refroidissement (fonction de refroidissement) :
    point de rosée atteint / point de rosée non atteint (% rel.)
    En cas de circuit de chauffage constant : signal externe pour
    demande de chauffe (9) - Pompe de chauffage marche /
    arrêt ( accessoires complémentaires)

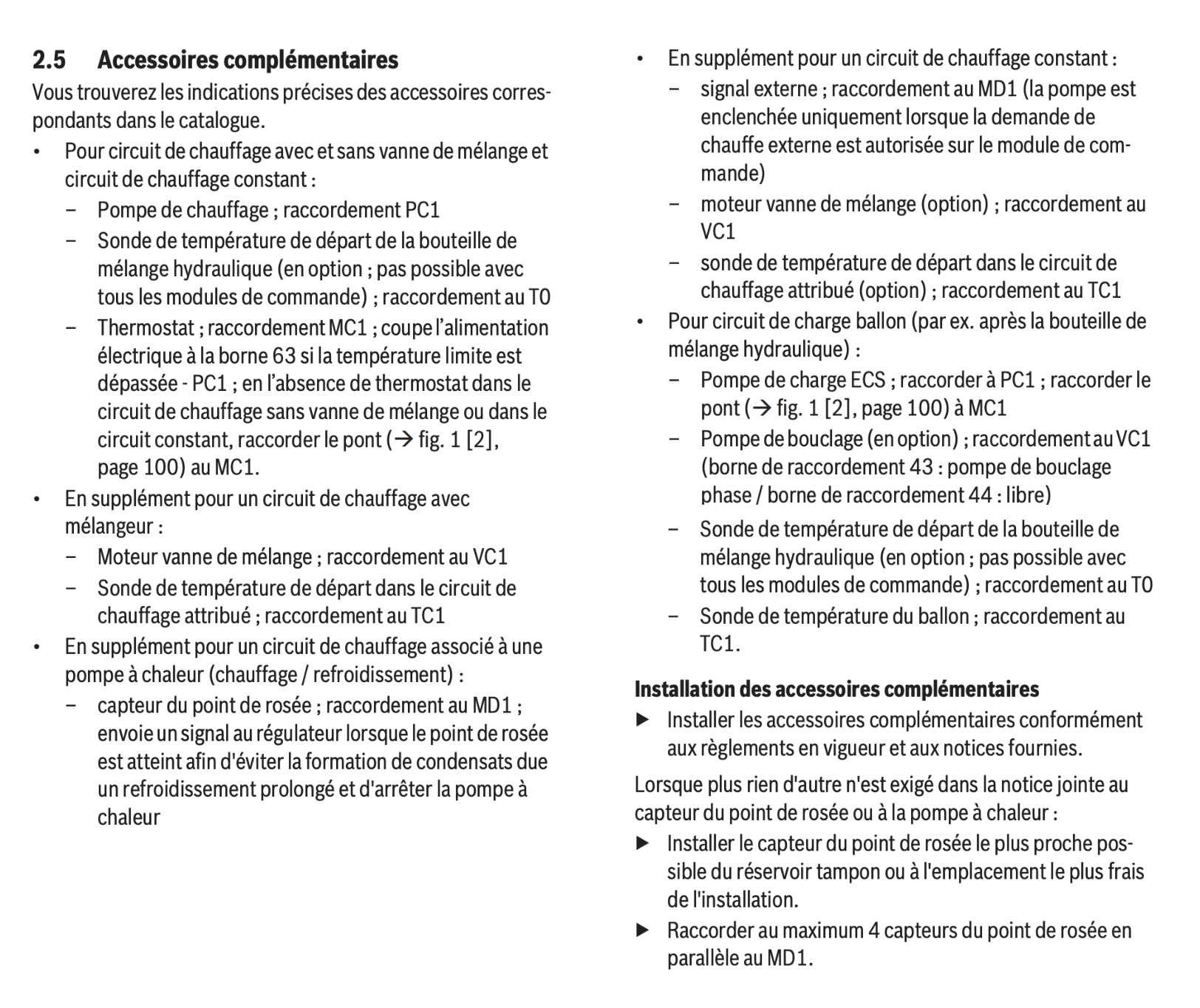

La notice MM100 par contre est plus documentée :

https://plombiers-reunis.com/misc.php?action=pun_attachment&item=5381&download=1

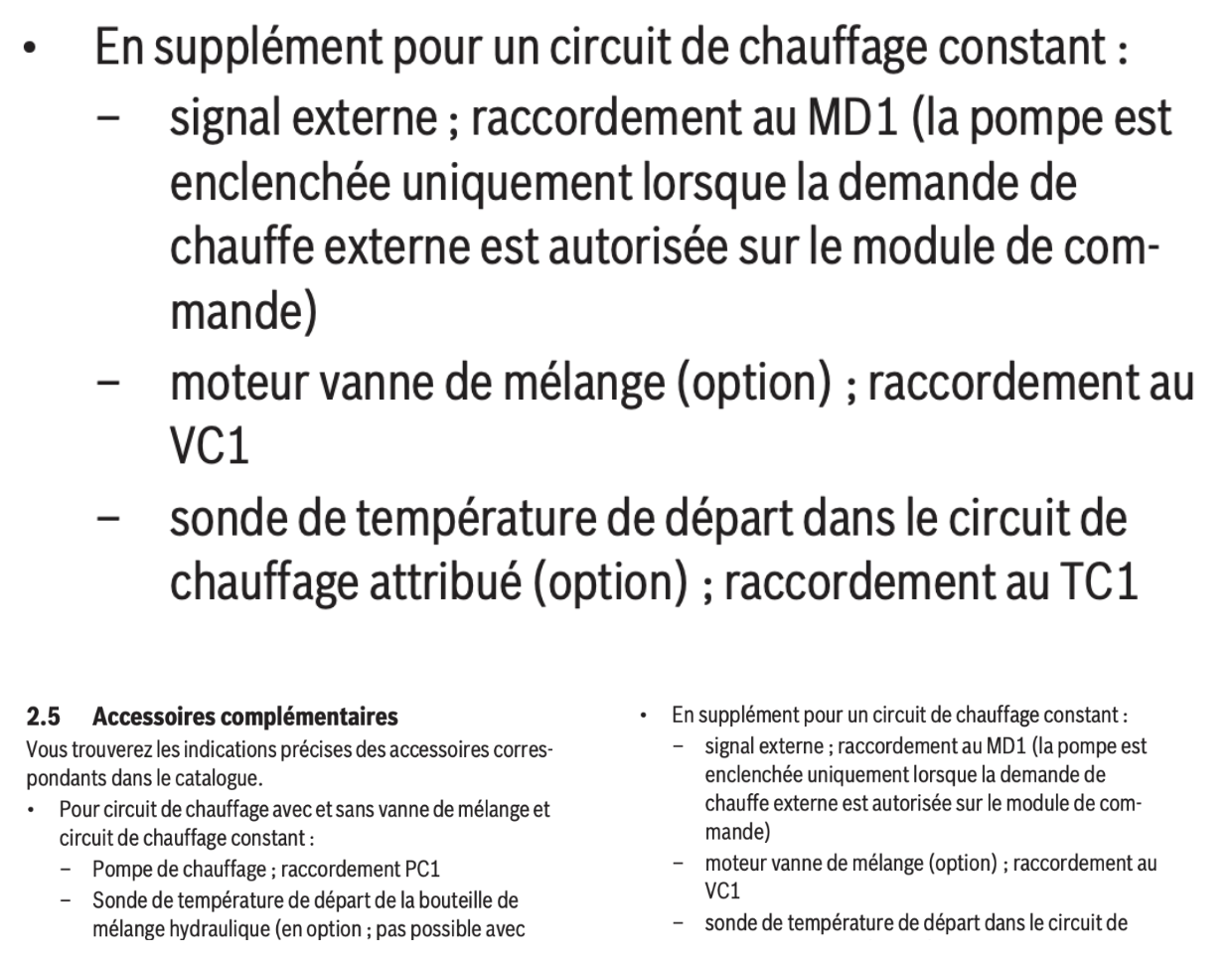

On y parle de pointe de rosé (je pense que ce n'est pas mon cas) et de "demande de chauffe" ... Tout ça pour un "circuit de chauffage constant" ...

Je vais continuer de creuser et si vous avez des idées, je suis preneur !

Encore merci !

PS : Je pourrais tester MAIS j'ai peur de faire une connerie ...

PS2 : je n'arrive pas à supprimer la mauvaise pièce jointe ... Désolé

Sujets pièces jointes

SCR-20230126-qj1.png, 415.32 kb, 1240 x 970
SCR-20230126-qj1.png 415.32 kb, 114 téléchargements depuis. 26-01-2023

SCR-20230126-qmk.png, 852.9 kb, 1624 x 1364
SCR-20230126-qmk.png 852.9 kb, 746 téléchargements depuis. 26-01-2023

Citer Message 8

9 Réponse de 45Jose Dernière modification par 45Jose (27-01-2023 16:26:36)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

re

il faudrait avoir le manuel complet pour être sûr, il y a plein de configurations possibles suivant les besoins et les composants, les raccordements diffèrent

il existe le shunt entre L et IN  sur MC1 sur le régulateur?
Si tel est le cas, alors il peut être remplacé par un thermostat à contact sec
Par contre pour le NETATMO il lui faut du 220v pour fonctionner, alors il faut prendre N et L sur MC1 vers le NETAMO et renvoyer L par le contact sec du NETAMO vers IN sur MC1.
Electriquement c'est logique, par contre sans manuel on ne sait pas sur quoi le thermostat va agir !,
PC1  ?

JR

Citer Message 9

10 Réponse de Reed

  • Reed
  • Apprentis
  • Déconnecté
  • Inscrit : 25-01-2023
  • Messages : 8

Re : e.l.m Leblanc (Egalis Condens) + Junkers MM200 + Netatmo ...

Il existe bien un shunt mais je suis perdu sur "Par contre pour le NETATMO il lui faut du 220v pour fonctionner, alors il faut prendre N et L sur MC1 vers le NETAMO et renvoyer L par le contact sec du NETAMO vers IN sur MC1."

Le relai du Netatmo dispose de 4 cables :

2 pour l'alimentation en 220v ;
2 pour le Ls/Lr (contact sec).

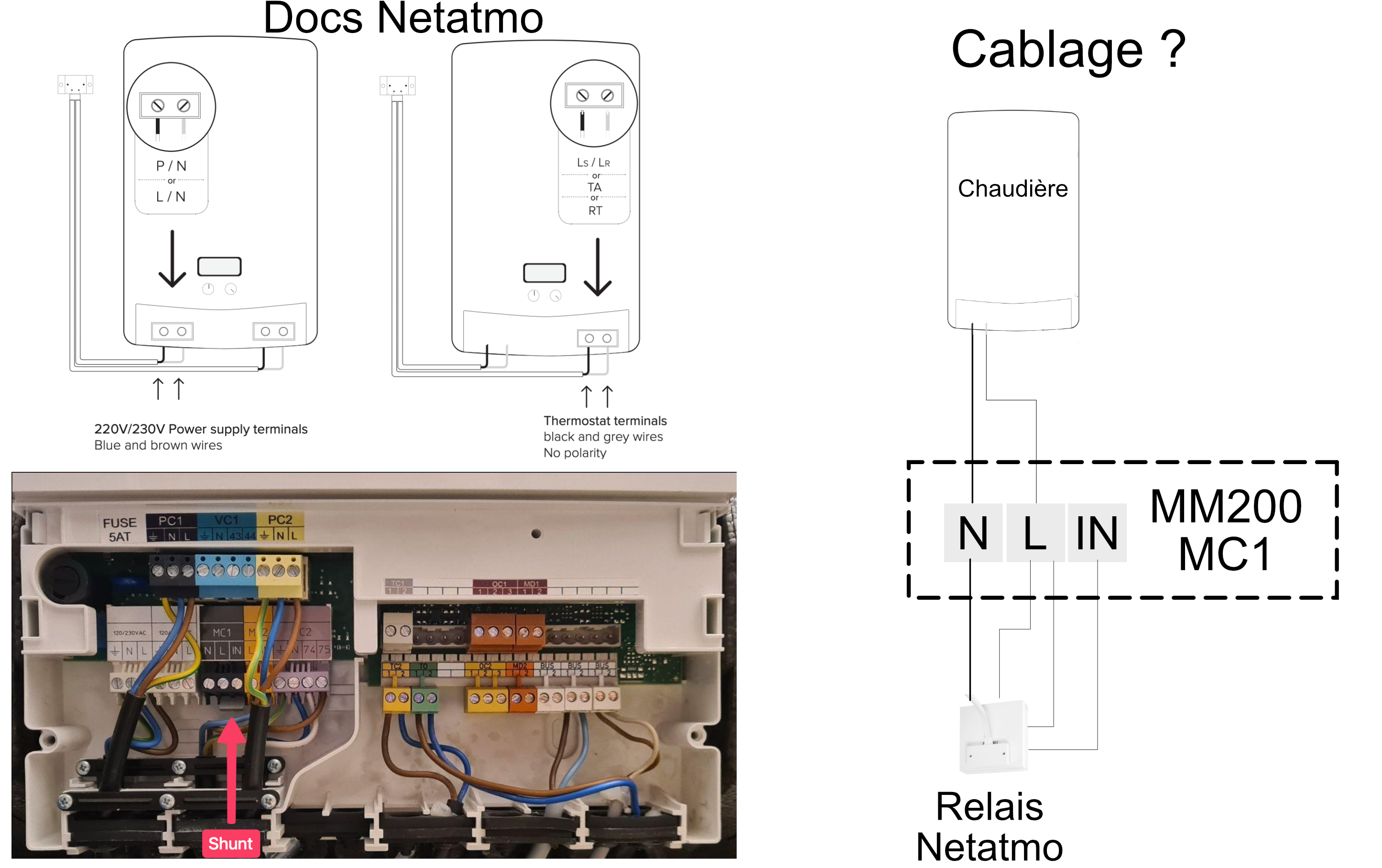

Sur la documentation de Netatmo (https://netatmostatic.blob.core.windows … reless.pdf), on a les schémas de connexion (cf. image ci-dessous).

Du coup, je prends le N et L sur MC1 vers le Netatmo, il me reste les 2 fils du contact sec, je prend l'un des 2 sur le L et l'autre sur le IN ? (cf. image "Cablage ?").

Je vais continuer de creuser la question sur l'action du thermostat sur PC1 ou PC2 s'il est brancher sur MC1.

Sincère merci pour l'aide que vous m'apportez !
