Sujet : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

Bonjour;
J'ai fait l'acquisition d'un thermostat Saunier Duval MiSet SRT 380 (ref0020260994) (notice jointe) et je souhaite le brancher sur la chaudière Saunier Duval themaplus condens F30 A/1, la notice en noir et blanc n'est pas assez précise et n'indique pas grand-chose pour les branchements, quelqu'un sait comment et ou effectuer les branchements SVP?

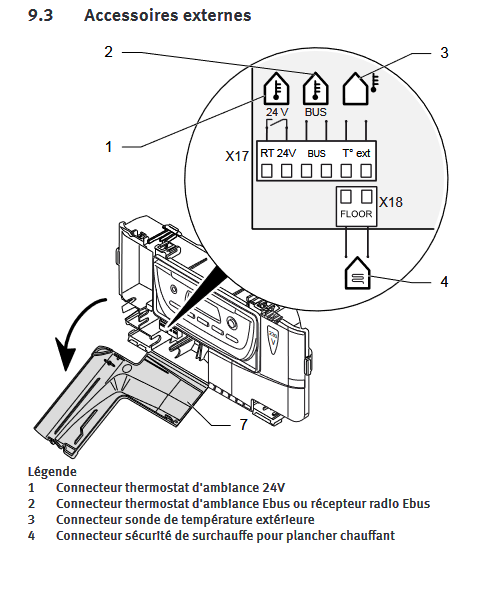

j'ai joint la notice du thermostat et le schéma électrique où on voit en numéro 2 le connecteur accessoire de régulation.
merci d'avance.

Sujets pièces jointes

accessoires externe .PNG, 46.07 kb, 484 x 600
accessoires externe .PNG 46.07 kb, 728 téléchargements depuis. 16-01-2022

Attachment icône miset-notice-dinstallation-et-dutilisation-2128004.pdf 833.45 kb, 2417 téléchargements depuis. 16-01-2022

Citer Message 1

  • PUB

2 Réponse de insnab Dernière modification par insnab (16-01-2022 13:22:40)

  • insnab
  • Apprentis
  • Déconnecté
  • Inscrit : 16-01-2022
  • Messages : 4

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

bonjour,

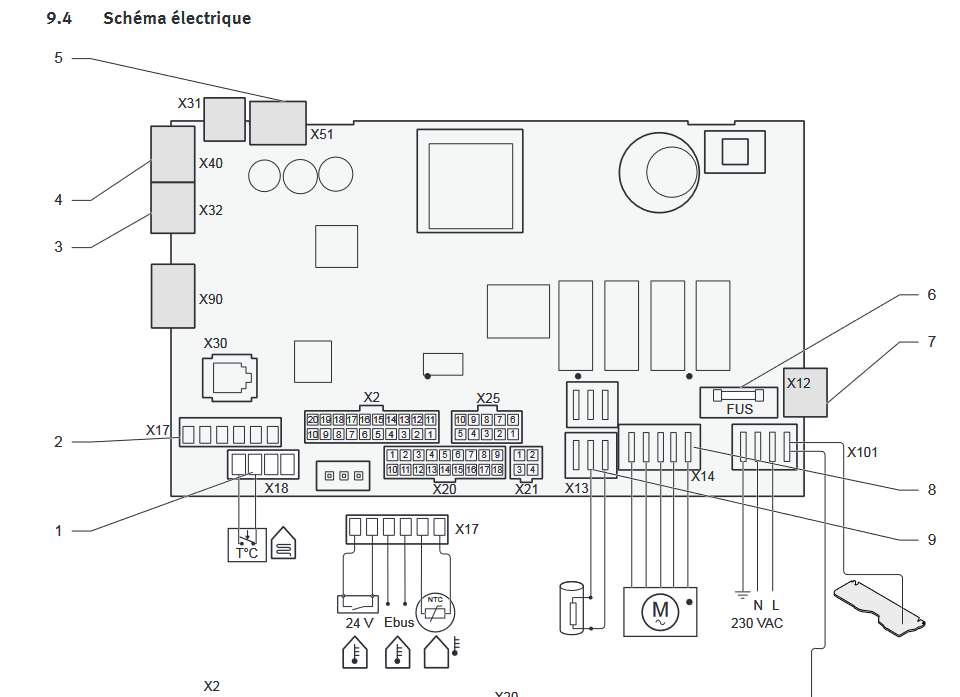

j'ajoute la notice Saunier Duval themaplus F30/A1 et le schéma électrique

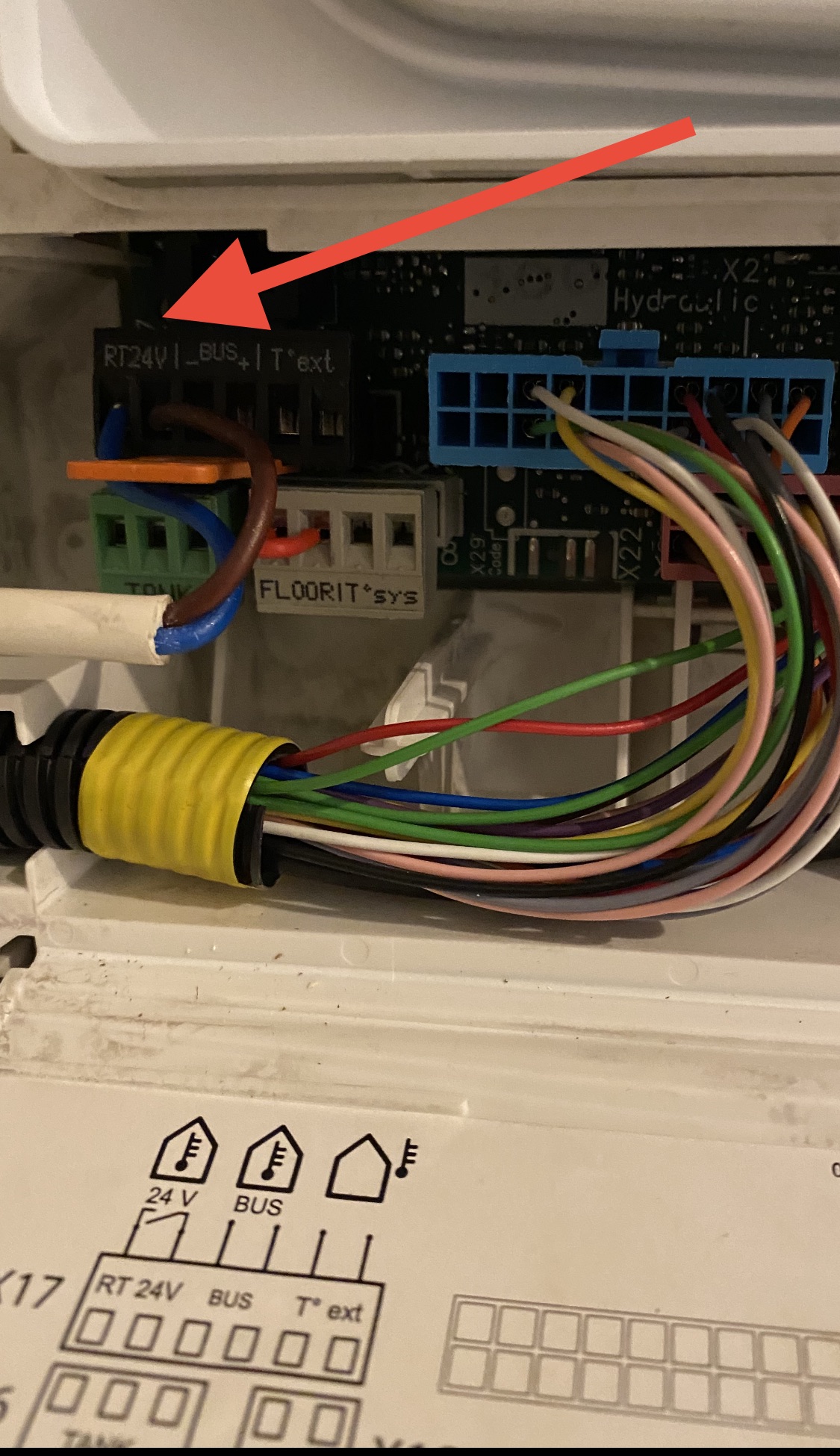

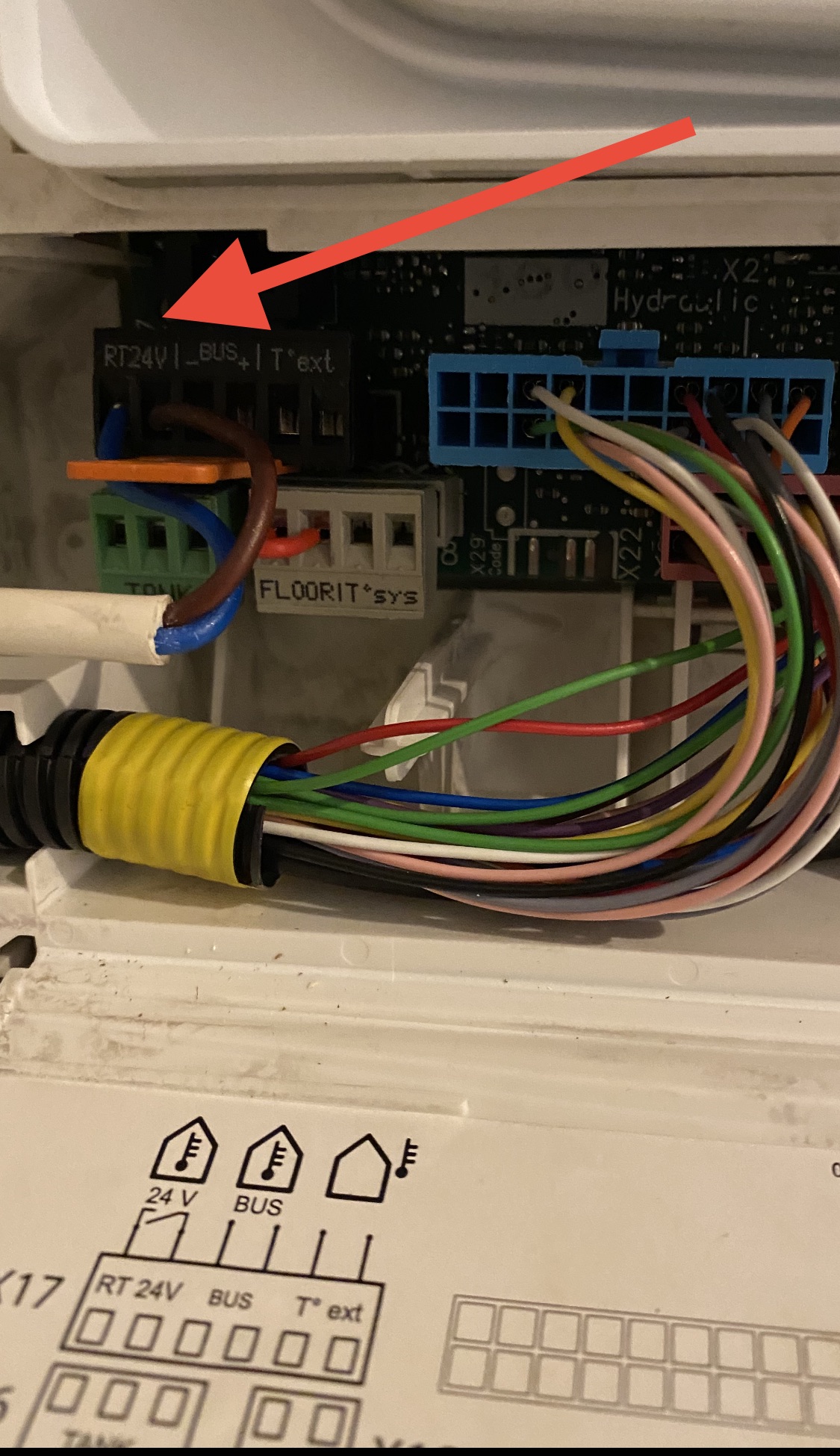

mon ancien thermostat est connecté sur le RT/24V comme sur la 2em photo
merci d'avance

Sujets pièces jointes

Afficher les photos récentes.png, 525.35 kb, 1125 x 1950
Afficher les photos récentes.png 525.35 kb, 631 téléchargements depuis. 16-01-2022

shema electrique.PNG, 50.47 kb, 960 x 697
shema electrique.PNG 50.47 kb, 483 téléchargements depuis. 16-01-2022

Citer Message 2

3 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

Les borniers de 24 V sont destinés a un thermostat ON/OFF, votre nouveau thermostat semble etre opentherm, et dois donc être branché sur les deux borniers EBUS.

Je ne sais pas si vous serez obliegé de poser un pont entre les deux borniers 24V a la place du thermostat.

Branchez votre thermostat sur EBUS en suivants ses instructions de montage.
Si la chaudière ne démarre pas posez alors un shunt sur les borniers 24V

Admirez le résultat, la chaudière ajustera automatiquement la température de départ sans votre intervention

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 3

4 Réponse de insnab Dernière modification par insnab (19-01-2022 10:46:08)

  • insnab
  • Apprentis
  • Déconnecté
  • Inscrit : 16-01-2022
  • Messages : 4

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

Bonjour,
Merci pour la réponse,
Pensez-vous qu’il y a une polarité à respecter?
Car si on regarde bien sur la chaudière niveau bus il est écrit + et -

Et faut-il faire un pont (shunt) sur le rt/24v?
Merci pour vos réponses.
Cordialement

Citer Message 4

5 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

D'une manière générale sur les Ebus il n'y a pas de polarité a respecter.

Darius a écrit:

Je ne sais pas si vous serez obliegé de poser un pont entre les deux borniers 24V a la place du thermostat.

Branchez votre thermostat sur EBUS en suivants ses instructions de montage.
Si la chaudière ne démarre pas posez alors un shunt sur les borniers 24V

Pour le shunt sur les borniers 24 V, normalement oui, il en faut un, mais rien ne vous empêche d'essayer sans,  car rien n'est indiqué sur la notice.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

6 Réponse de insnab

  • insnab
  • Apprentis
  • Déconnecté
  • Inscrit : 16-01-2022
  • Messages : 4

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

Merci pour vos réponses.
Je vais continuer mes recherches.
A moins que quelqu’un est déjà eu l’expérience?
N’hésitez pas à laisser vos avis!!
Merci à vous

Citer Message 6

7 Réponse de Ouchmaker

  • Ouchmaker
  • Visiteur Invité

Re : Branchement thermostat Saunier Duval MiSet sur themaplus condens f30a

Bonjour,
L'installateur de ma nouvelle chaudière ThemaFast 25 a shunté les deux bornes R.T
Cdt
