Sujet : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Bonjour,

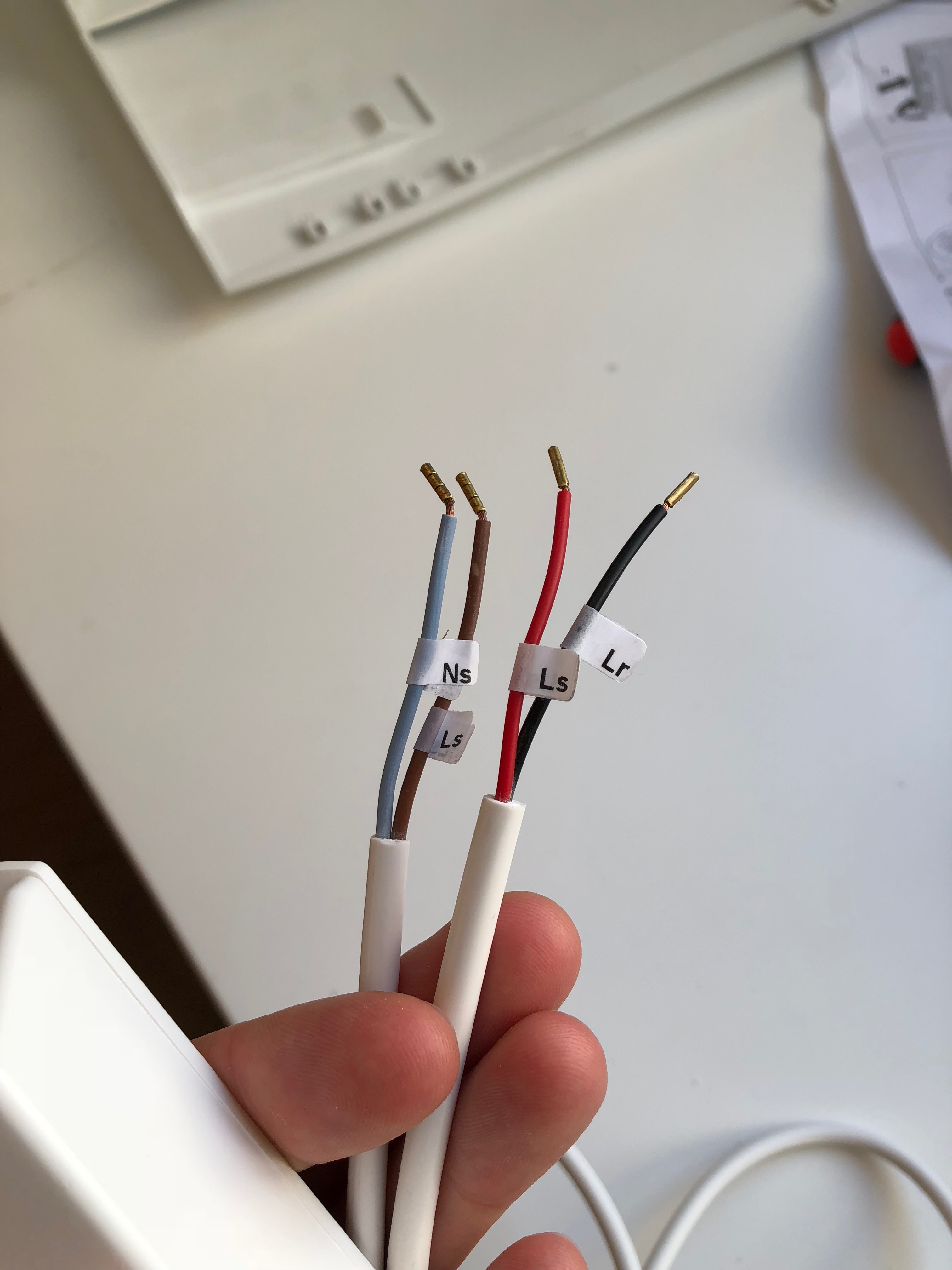

Je voudrais raccorder le thermostat e.l.m leblanc TRL 7.26 RF sur ma chaudière e.l.m. leblanc Égalis GVBC 24-1H, mais les instructions de câblage fournies avec le thermostat sont visiblement plus vieilles que la commercialisation de ma chaudière et les informations ne correspondent pas. J'ai pris une photo des cables du thermostat ainsi que le tableau de ma chaudière. D'après https://www.bosch-climate.fr/files/Noti … 6RF_FR.pdf, je pensais que le montage se ferait éventuellement ainsi :

  - cable bleu Ns : fiche N rose
  - cable marron Ls : fiche L rose
  - cable rouge Ls : fiche L rose
  - cable noir Lr : fiche jaune LR

Mais comme vous pouvez le voir, il n'y a pas de domino pour les fiches jaunes, et du coup je me demande si c'est bien le câblage prévu. J'ajoute que je suis un novice complet en terme d'électricité et de plomberie, donc je suis assez précautionneux.

Merci de votre aide,

Antoine

Sujets pièces jointes

Attachment icône IMG_4977.jpg 952.53 kb, 256 téléchargements depuis. 16-10-2017

Attachment icône IMG_4978.jpg 1.48 mb, 244 téléchargements depuis. 16-10-2017

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Les câbles bleu et marron sont l'alimentation du module récepteur.

les câbles rouge et noir sont la boucle a brancher sur le chaudière a la place du shunt.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 16-10-2017
  • Messages : 2

Re : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Merci de votre réponse X-Niel. J'insiste sur le fait que je suis un novice complet, pourriez-vous m'indiquer de fait la couleur et la lettre de la fiche sur la chaudière pour chaque câble ?

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Bonjour.

malheureusement je ne peux pas vous confirmer votre doute, je soupçonne le câblage d’être prévu pour une autre version du heatronic qui équipe votre chaudière.

Si des prises sont manquantes c'est la preuve que le câblage n'est pas bon.

Sur votre chaudière vous devez avoir un shunt sur une des prises ce qui équivaut au thermostat...

Il faudrait alors brancher les deux câbles du thermostat (NC et COMMUN) a cet emplacement.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de Joel

  • Joel
  • Visiteur Invité

Re : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Bonjour,
J’ai le même problème .Pouvez -vous m’indiquer le câblage que vous avez finalement réalisé .je me suis raccordé au shunt sur une borne rouge et cela ne fonctionne pas
Merci de votre réponse

Citer Message 5

6 Réponse de protestant90 Dernière modification par protestant90 (02-11-2019 06:13:08)

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Câblage thermostat ELM TRL 7.26 RF sur chaudière ELM Égalis GVBC 24-1H

Bonjour,

Vu l'ancienneté du post, il est probable que vous n'aurez pas de réponse, d'autant plus que le performant X-Niel a renoncé à intervenir.

Peut-être devriez-vous reprendre l'intégralité de l'exposition du problème.

Citer Message 6
