Sujet : Demande validation multicouche et temps d'attente.

Bonsoir à tous,

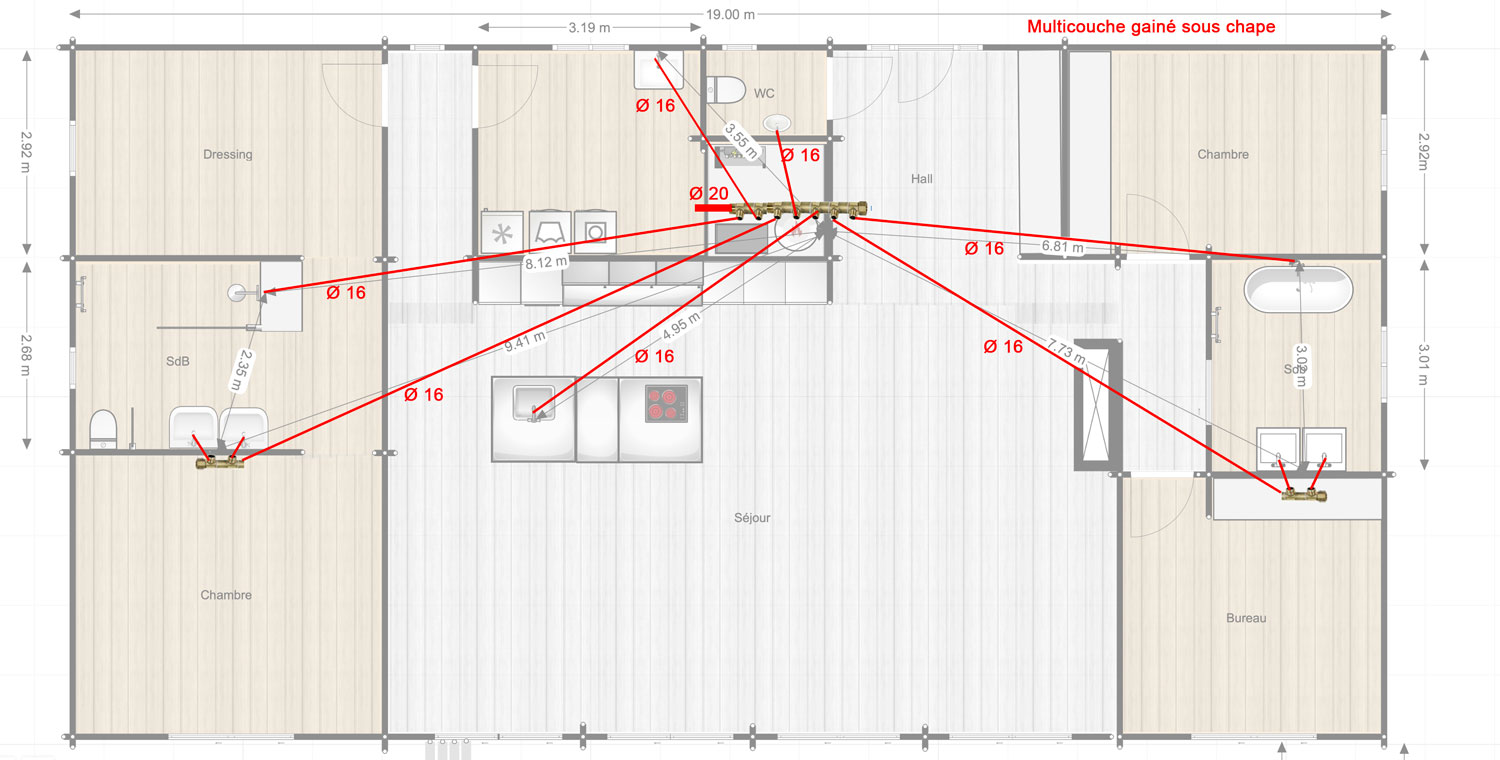

J'aurai besoin de votre expérience pour valider ou non mon schéma d'implantation multicouche en chaude.
Les distances sont indiquées pour estimer les temps d'attente.
Le réseau sera sous chape et gainé (Une idée pour isoler les tuyaux?)

Merci d'avance

Sujets pièces jointes

Schema.jpg, 155.07 kb, 1500 x 760
Schema.jpg 155.07 kb, 253 téléchargements depuis. 04-02-2019

2

Re : Demande validation multicouche et temps d'attente.

Si vous désirez isoler, prenez des manchons armaflex, mais dans ce cas ne gainez pas.

Les distances sont a la limite, mais vous n'avez pas trop le choix.

3

Re : Demande validation multicouche et temps d'attente.

Merci pour votre réponse.
Vous estimez à combien les temps d'attente environ ?

4

Re : Demande validation multicouche et temps d'attente.

~Estimation.

Si la vitesse est de 1m/seconde = 10 secondes avec robinet ouvert a fond

Mais comme les robinets de nos jours sont plus économes et ne déversent que très peut d'eau, je dirais que l'eau va circuler a 50cm/second.

Prenez les distances des chacune des lignes et multipliez par deux pour obtenir le nombre de secondes avant l'arrivé d'eau chaude. avec une tolérance de 10 a 20%..

C'est la meilleure réponse que je puisse vous donner a mois de faire appel a un bureau d'études qui vous contrôlera la totalité depuis le compteur et prenant en compte les pertes de charge de chaque composant, la pression de l'installation la longueur des lignes, et les modèles de robinets que vous installerez, ainsi que le taux d'ouverture des robinets, car tous ces facteurs rentrent en ligne de compte.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
