Sujet : Demande de validation schéma multicouche

Bonjour,

Je me présente, John, J'ai découvert ce forum en recherchant des informations sur la manière d'effectuer une installation multicouche.

Je viens d'acquérir une maison de 95 m2 que je souhaite rénover.
50 m2 au sous sol semi enterré
45 m2 au RDC
43 m2 aux combles

J'ai fait mes schémas électriques et j'en suis à la partie plomberie.

je tiens à préciser que je n'y connais absolument rien en plomberie et que j'ai effectué quelques recherches depuis 3 semaines.

Ce qu'il en ressort, c'est l'utilisation du multicouche. J'ai donc réalisé un schéma sous Visio, j'ai essayé de détailler le plus possible. J'ai du faire beaucoup d'erreurs et je sollicite votre aide pour m'aider à réaliser un schéma propre sur lequel je pourrai m'appuyer pour réaliser ce projet.
vous aller trouver des aberrations, des erreurs mais, croyez moi, ça fait 8h que je bosse dessus. Je me suis inspiré de plusieurs schémas existants.
Aussi, j'ai quelques questions :
arrivé en 26 et distribution en réduisant les collecteurs c'est bon ?

- cercle rouge 1 : est ce que c'est le bon raccord ?
est ce que le raccord se met sur l'entrée mâle ou femelle du collecteur ?
- cercle rouge 2 : est ce que sur le réducteur de pression on peut arriver en 26 ?
- cercle rouge 3 : est ce que sur le groupe de sécurité on peut arriver en 26 ?
- Pour l'eau chaude faut-il utiliser des tubes multicouches isolés ?
Je n'ai pas encore les clés de la maison, je suis en train de faire établir des plans. J'aurais plus de détail d'ici 1 mois. Distance des points d'eau etc ...
Merci à tous et bonne année !!!!

Sujets pièces jointes

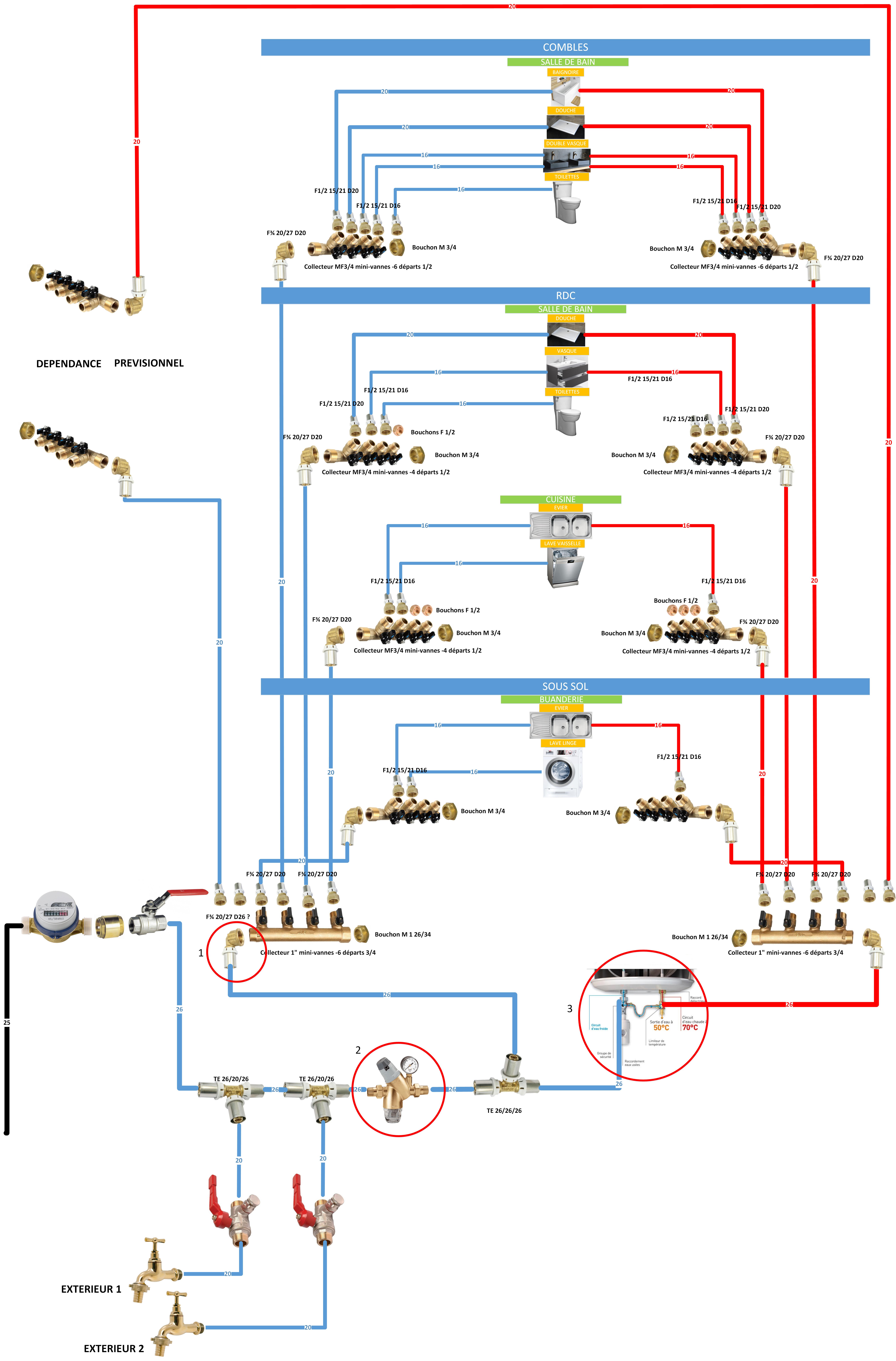

Attachment icône Plomberie-evol5.jpg 2.23 mb, 182 téléchargements depuis. 01-01-2018

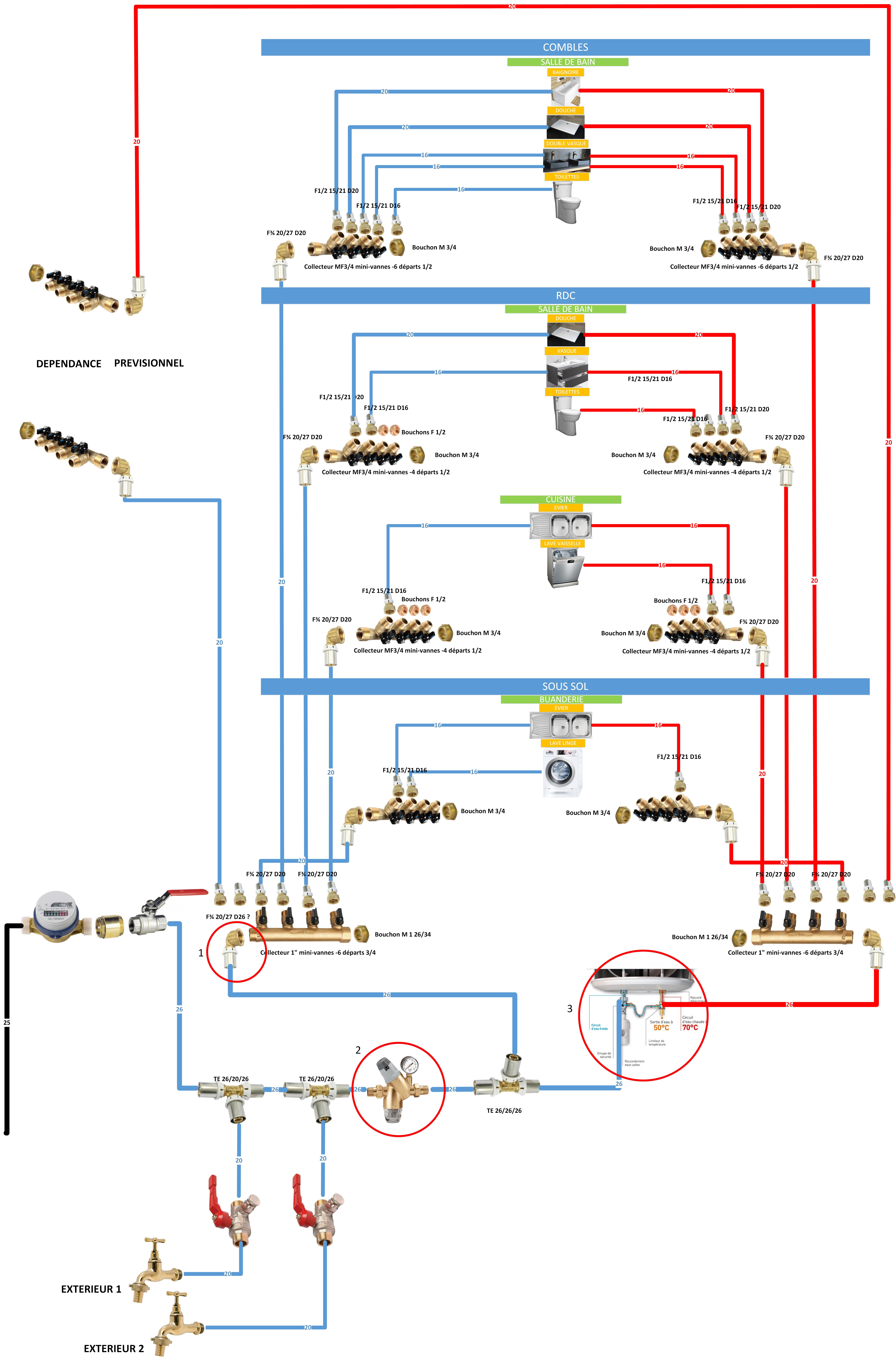

Attachment icône Plomberie-evol6.jpg 2.23 mb, 169 téléchargements depuis. 08-01-2018

Re : Demande de validation schéma multicouche

Bonjour

Votre schéma est pas mal toutefois je vous fait part de mes remarques.

Oui vous pouvez tout raccordé en 26 avec écrou tournant 3/4 (20/17)  (on est d'accord vous parlez en diamètre ext)

Les diamètres choisi on l'air correct
Le wc et le LV alimenté en eau chaude?

Les vannes pour dehors avec le purgeur c'est très bien par contre il faudra les poser dans l'autre sens pour que le purgeur est une utilité.

Il manque vous un clapet anti pollution en début d'installation

Pour isolation des tubes oui si vous passez dans des endroits non chauffé mais qui ne gèle pas par contre.
Si circuit très long en ECS prévoir peut etre un bouclage, ainsi qu'un vase d'expansion

3 Dernière modification par johnny94 (03-01-2018 10:39:03)

Re : Demande de validation schéma multicouche

Bonjour Cyril,

Oui vous pouvez tout raccordé en 26 avec écrou tournant 3/4 (20/17)  (on est d'accord vous parlez en diamètre ext)

- Oui, il s'agit bien du diamètre extérieur. vous voulez dire 3/4 (20/27) ?

Les diamètres choisi on l'air correct Le wc et le LV alimenté en eau chaude?

- il s'agit d'une erreur de ma part, dans mon schéma initial, l'eau froide était à droite.Je viens de corriger

Les vannes pour dehors avec le purgeur c'est très bien par contre il faudra les poser dans l'autre sens pour que le purgeur est une utilité.

- d'accord je note.

Il vous manque un clapet anti pollution en début d'installation

- Ok

Pour isolation des tubes oui si vous passez dans des endroits non chauffé mais qui ne gèle pas par contre.Si circuit très long en ECS prévoir peut etre un bouclage, ainsi qu'un vase d'expansion

- Ok

-Merci pour votre aide !
-Sur les nourrices,  faut-il connecter le raccord coude sur la partie femelle ou mâle ?

4

Re : Demande de validation schéma multicouche

Vous raccordez les coudes (sur la nourrice) du coté qui vous arrange selon ce que vous raccorderez aux bout de la nourrice.
Moi je ne laisserais pas d'attente eau chaude pour la dependence, la distance risque d’être trop importante, j'envisagerais un second ballon, puis je passerais toute la distribution d'eau chaude en 26/26 vers 16/20 qui est suffisant et beaucoup plus confortable et économique.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Demande de validation schéma multicouche

Merci X-Niel,

J'ai ajouté le nouveau schéma corrigé.
