Sujet : Thermostat et radiateur

Bonjour à tous,

Je me tourne une fois de plus vers vous pour avoir des informations à propos de mon proBleme ou pas je vous explique :

J'ai une chaudière gaz  avec ECS dont jai  ferme l'arrivée d'eau car j'utilise une ballon d'eau electrique.
J'ai deux circuits de chauffage un pour le bas et un pour le haut avec chacun un circulateur et un thermostat.

J'ai remarqué lorsque le thermostat du haut est à zéro, les radiateurs ( enfin les 3)  du haut (couloir et deux dans le salon) car ce sont les seuls ouvert sont chaud malgres que je ne demande pas de chauffage. Et ceux en bas sont froids avec un thermostat à zéro.

Ma question est la suivante est ce normal que les radiateurs soient chauds? Ou alors ai je un défaut de branchement de thermostat ou un proBleme sur le circulateur


Merci pour vos retours

Grégory

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

2

Re : Thermostat et radiateur

Bonjour.

Avez vous un clapet anti-thermosiphon devant les circulateurs ou votre installation est-elle faire de maniérè a éviter la circulation parasite?

Vous dites avoir deux circulateurs pilotés chacun par un thermostat. Mais votre chaudière  a aussi un circulateur integré peut être c'est lui qui provoque cette circulation.

Sans plus de détails on peut pas vraiment vous aider.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Thermostat et radiateur

Bonsoir,

Oui jai bien un clapet anti-thermosiphon  devant chaque circulateur. Après je ne sais pas quoi vous donner comme détails ou d'infos pour vous aider.

Grégory

4

Re : Thermostat et radiateur

Je comprends mieux.

Chacun de vos circulateurs est piloté par un thermostat jusque la c'est OK.

Mais qui commende la chaudière  ?  Aucun thermostat ne la commande, du coup elle fait sa vie toute seule tranquillement en respectant la consigne réglé sur le bouton de temperature de chauffage.

Comme elle n'as de thermostat elle va donc produire en permanence pour garder l'eau du circuit a la bonne température. Elle est allumée. Donc son circulateur est en service et pousse l'eau vers les circuits.
Comme seul les radiateurs de l'etage sont ouverts ils chaufent malgre le thermostat.

Il faudrait piloter la chaudière aussi avec un thermostat pour qu'elle s'arrete quan il n'y a pas de demande de chauffage.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Thermostat et radiateur

bonjour

si la production d'ecs  de la chaudière est hors service, il n'y a pas besoin du circulateur de la chaudière, il n'y a qu'à le débrancher et  si ça ne provoque pas le déclenchement HT, c'est bon.

JR

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Thermostat et radiateur

Bonjour Niel, pour votre implication c'est gentil, maintenant que vous le dites ca c.est vrai que j.ai remarqué, la consigne est de 20 degrés et depuis que j'ai allume la chaudière j'ai en permanence 20  degrés dans le salon. Ma question est la suivante dois je reprendre tous les branchements électriques des circulateurs et branchement de la chaudière, ou installer le nouveau thermostat et comment le brancher

Merci beaucoup
Grégory

Re : Thermostat et radiateur

RUAJOSE a écrit:

bonjour

si la production d'ecs  de la chaudière est hors service, il n'y a pas besoin du circulateur de la chaudière, il n'y a qu'à le débrancher et  si ça ne provoque pas le déclenchement HT, c'est bon.

Bonjour, cest que j'ai fais jai débrancher sur le borner la pompe ECS ainsi que la pompe chauffage, est ce que ce vous disiez.

Cordialement
Grégory

Re : Thermostat et radiateur

bonjour

qu'est ce que c'est comme chaudière?

s'il y a un clapet anti-thermosiphon au dessus des circulateurs des deux circuits et que celui de la chaudière est débranché, c'est qu'il doit y avoir une erreur de branchement du thermostat d'en haut, vérifiez que le circulateur est bien à l’arrêt quand le thermostat est à zéro

JR

Re : Thermostat et radiateur

Bonjour ,

La chaudière est une chapée Elena, s'il il un clapet thermosiphon en dessous de chaque circulateur. Oui lorsque je mets le thermostat a 0 le circulateur se coupe.

Cordialement
Grégory

Re : Thermostat et radiateur

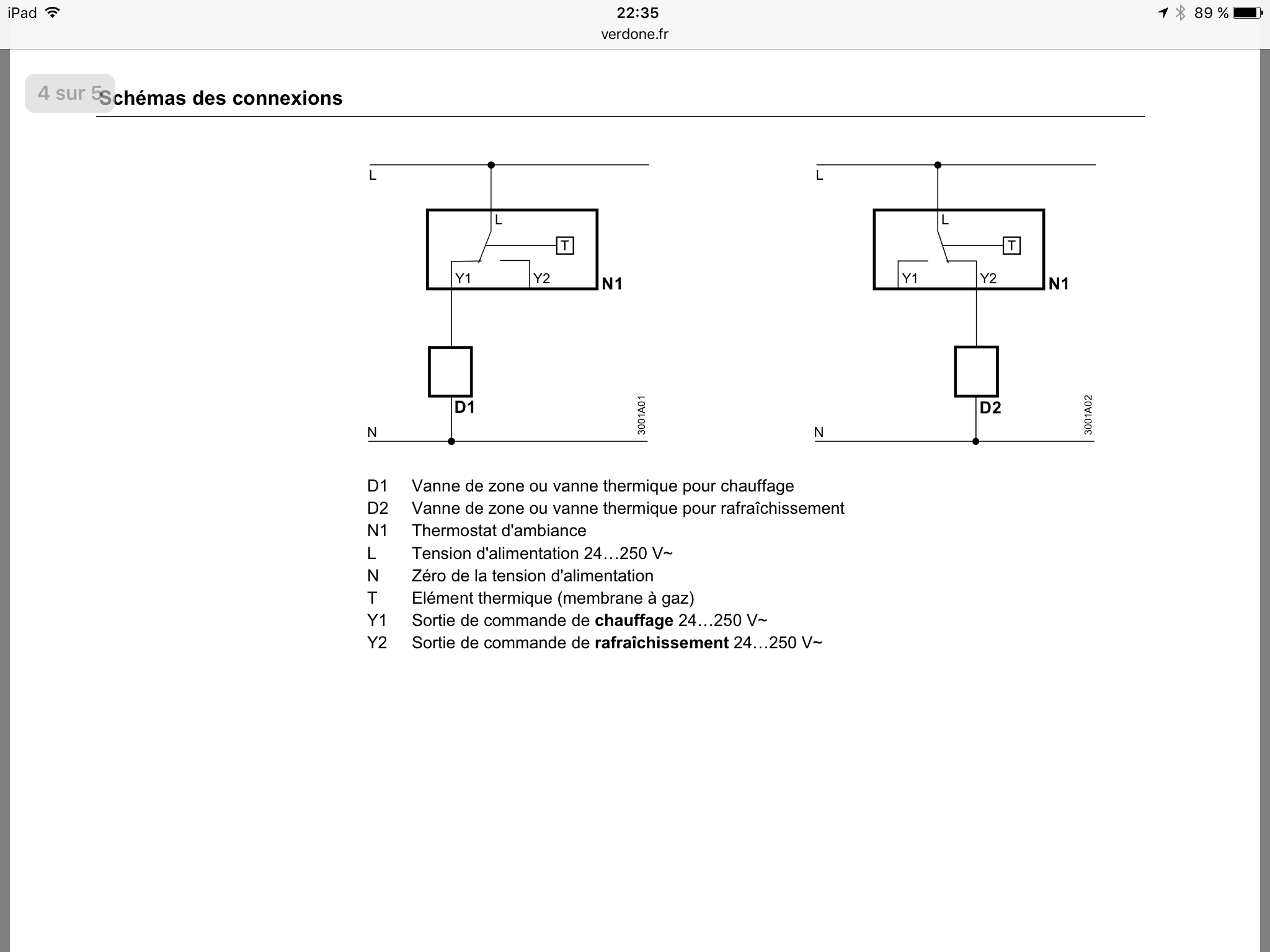

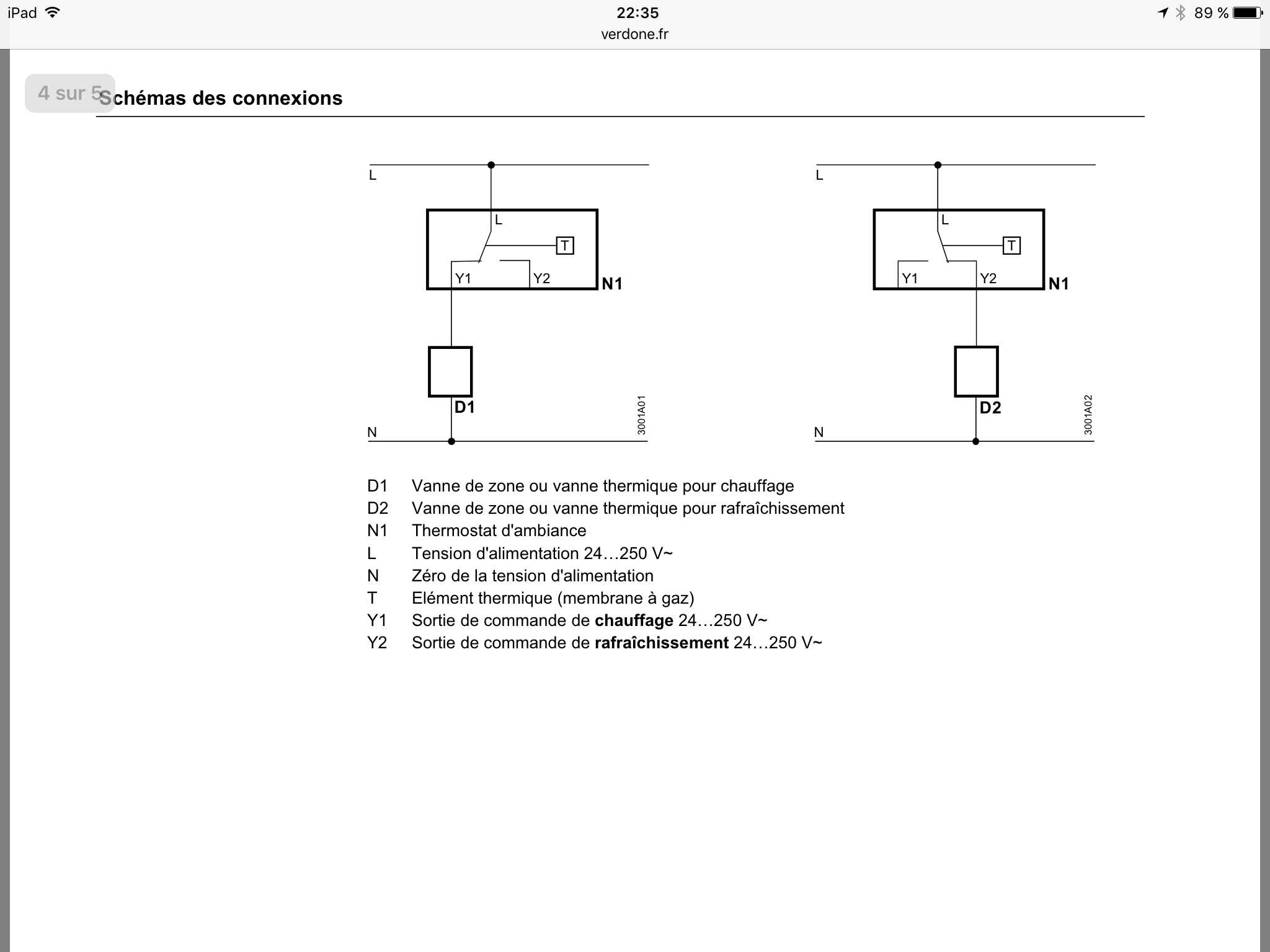

Bonjour concernant l'explication du schema de branchement du thermostat le L correspond bien au + du circulateur et le N au - du circulateur. Merci de votre aide

Sujets pièces jointes

image.png, 132.5 kb, 2048 x 1536
image.png 132.5 kb, 170 téléchargements depuis. 10-10-2016

image.png, 132.5 kb, 2048 x 1536
image.png 132.5 kb, 172 téléchargements depuis. 10-10-2016

11

Re : Thermostat et radiateur

Bonjour

L c'est la phase et N c'est le neutre

il faut brancher le neutre qui vient du réseau électrique directement sur le circulateur, la phase qui vient du réseau se branche  sur le L du thermostat pour ressortir en Y1 et aller sur le circulateur.

si le thermostat coupe bien le circulateur quand la température est atteinte, c'est bon

JR

Re : Thermostat et radiateur

Bonjour

Merci pour votre aide, après 1 semaine d'investigation et de vos différentes aides, voilà ce que j'ai fait et les résultantes :

Lorsque je coupe les thermostats haut et bas aucun soucis les radiateurs deviennent bien froid.
Vu que je n'utilise plus l'ECS jai débranche sur le bornier de la chaudière.
Vu que j'utilise deux thermostats et 2 circulateurs jai également débranche la pompe chauffage du bornier de la chaudière.
Lorsque je demande 25 degrés sur un thermostat j'entend l'eau qui circule dans les radiateurs mais la température n'arrive pas à grimper. Par moment le brûleur se met quand même en route et le compteur de gaz débite. Pourriez vous m'aider encore sur ce point et me dire si le fait d'avoir débranche la pompe chauffage de la chaudière est bon ou pas ?

Merci beaucoup
Grégory

13

Re : Thermostat et radiateur

j'ai pas de doc de la chaudière pour voir si c'est une chaudière au sol ou murale, mais d'après les symptômes, ça doit être une murale!

si c'est bien le cas, on peut pas débrancher le circulateur, le débit du circulateur conditionne le démarrage du brûleur, (c'est pas comme une chaudière au sol)

avez vous une photo ou une doc du bornier électrique de la chaudière?

il faudrait arriver à commander le démarrage de la chaudière et son circulateur par l'un ou l'autre des deux thermostats

JR

14

Re : Thermostat et radiateur

Bonjour.

Je parts du principe que vous avez une chaudière (de type complète) murale ou au sol alimenté en gaz, je parle de chaudière avec son propre panneau de commande son circulateur et ses sondes.

Le fonctionnement que vous recherchez, est incompatible avec votre appareil.

Vous n'arriverez pas a la faire fonctionner correctement sans la fonction principale qui est l'eau chaude, vous devez laisser l'eau chaude en service, même si vous ne l'utilisez pas.

Ensuite, vous laissez la chaudière en fonction chauffage, pour alimenter un des circuits avec sa fonction chauffage.
Le second circuit vous pouvez le piloter avec un second thermostat, mais il se calera toujours au fonctionnement de la chaudière.

Si le circuit primaire est a température et le thermostat principal  coupe la chaudière, ben le second circuit va lui tourner avec de l'eau froide car la chaudière est arrêté.

Quand vous dite: je demande 25degres et le circulateur se mets en route l'eau tourne mais la température ne monte pas.

C'est normal, rien ne vous indique que la vanne d'inversion du flux est orienté vers les radiateurs a l’intérieur de la chaudière.

Voici la seule solution viable pour faire fonctionner ce que vous recherchez et encore pas complétement.

Il faut placer une bouteille, ou ballon avant les deux circulateurs.
La chaudière se charge d'alimenter cette bouteille ou ballon, même de très petite capacité, avec sa propre fonction chauffage.

Vous pilotez les circuits avec vos thermostats individuels.

l'inconvénient du système =  même si la température des locaux est bonne et que les circulateurs sont a l'arrêt, la chaudière continue de tourner et a se maintenir a température, si vous la pilotez avec un thermostat vous risquez de faire circuler l'eau froide si un circulateur se mettais en route.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Thermostat et radiateur

Bonjour, voici les différentes photos du bornier ainsi que de mon installation.

Sujets pièces jointes

IMG_0715.JPG, 1.07 mb, 3264 x 2448
IMG_0715.JPG 1.07 mb, 129 téléchargements depuis. 11-10-2016

IMG_0716.JPG, 1.57 mb, 3264 x 2448
IMG_0716.JPG 1.57 mb, 167 téléchargements depuis. 11-10-2016

Re : Thermostat et radiateur

Suite

Sujets pièces jointes

IMG_0717.JPG, 1.16 mb, 3264 x 2448
IMG_0717.JPG 1.16 mb, 183 téléchargements depuis. 11-10-2016

IMG_0718.JPG, 1.59 mb, 3264 x 2448
IMG_0718.JPG 1.59 mb, 126 téléchargements depuis. 11-10-2016

17

Re : Thermostat et radiateur

en fait, tout faux
c'est le même problème que sur un autre poste

cette chaudière a une priorité au chaude normalement et je pense pas qu'on puisse la désactiver, tant quelle ne capte pas la bonne température de consigne, elle ne fait pas de chauffage.

qu'avez vous fait pour désactiver l'ecs?

JR

Re : Thermostat et radiateur

Bonsoir,

Jai coupé l'arrivée d'eau et j'ai également débranche la pompe ECS sur le bornier de la chaudière

Re : Thermostat et radiateur

Bonjour

Donc il faudrait que je rebranche la pompe chauffage sur le bornier directement sur le thermostat ou sur le circulateur ?
Mais par contre apres si j'utilise pas ce thermostat mais l'autre est ce que le chauffage fonctionnerait ?

Merci
Cordialement
Grégory

20

Re : Thermostat et radiateur

bonjour
on va reprendre à la base
d'après les photos, c'est pas une installation récente, donc elle a bien fonctionné correctement à un moment donné, et pour que ça fonctionne bien la pompe chauffage doit être coupée sinon elle pousse sur les clapets anti thermosiphon.

rebranchez la pompe ecs et mettez la sonde de température du ballon ecs avec celle de la température chaudière, regardez si la pompe de la chaudière tourne.

JR
