Sujet : Conversion radiateur fonte en radiateur éléctrique

Bonjour,

Ma question est dans le titre. Je vois qu'il est possible d'acheter facilement une résistance thermoplongeante a mettre dans un radiateur sèche serviette et je possède chez moi un beau radiateur en fonte d'époque que je souhaiterai convertir en électrique. Cela ne semble pas très compliqué à réaliser mais est-ce envisageable ? Je pensais acheter une résistance de ce type (http://fr.hudsonreed.com/product/Hudson … /8655.html), remplir le radiateur d'un mélange 60% d'eau - 40% glycol à environ 90% du volume (pour la dilatation lors de la chauffe) et enfin mettre une réduction au niveau du retour eau chaude sur laquelle je viendrais adapter le raccord mâle en 1/2 de la résistance.

Quel est votre avis là dessus ? J'aimerais vraiment conserver ce radiateur que je trouve bien plus esthétique qu'un vulgaire grille pain.

Merci de votre aide.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : Conversion radiateur fonte en radiateur éléctrique

Techniquement c'est faisable.

Il suffit d'enlever le bouchon plein "celui en partie basse qui se trouve a l'opposé du coude de réglage" puis monter la ou les réductions nécessaires, pour enfin visser votre résistance en partie horizontale.

Attention toutefois que la résistance ne soit pas plus large que la largeur du radiateur.

Je n'ai jamais fait ce genre de montage et je pense qu'il faudrait laisser le radiateur raccordé sur le réseau des radiateurs.

Si vous désirez l'isoler pour qu’il fonctionne seul, dans ce cas ne le remplissez pas totalement seulement a 90%, autrement il risque de d’éclater sous l'effet de la pression lors de la chauffe.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

3

Re : Conversion radiateur fonte en radiateur éléctrique

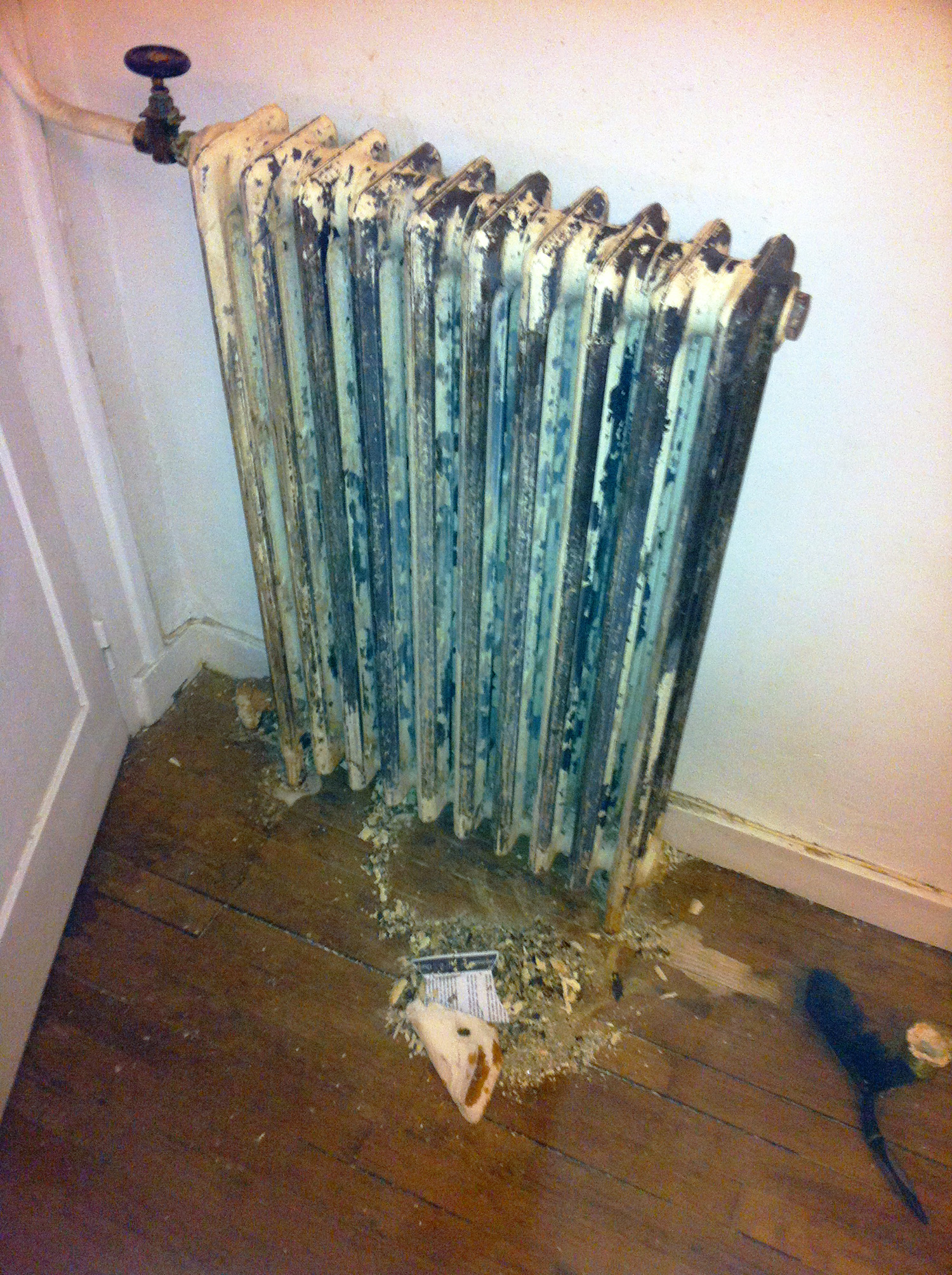

Merci pour votre réponse. Ce que vous appelez "coude de réglage", c'est la sortie eau chaude ? Voici une photo du radiateur en question. Je pensais mettre la résistance en bas à gauche. Le radiateur n'est plus relié à un réseau d'eau chaude, d'où ma volonté de le passer en électrique.

Une autre question technique : le glycol est-il obligatoire, conseillé ou inutile dans mon cas de figure ? Concrétement, là où se situe ce radiateur, aucun risque qu'il gèle.
Si le glycol s'avère utile, quelle quantité dois-je mettre en mélange avec l'eau ?

Je me disais que de l'eau déminéralisée suffisait peut-être pour éviter le phénomène d'entartrage ?

Sujets pièces jointes

20150716_201555495_iOS.JPG, 1.21 mb, 1500 x 2008
20150716_201555495_iOS.JPG 1.21 mb, 162 téléchargements depuis. 20-04-2017

4

Re : Conversion radiateur fonte en radiateur éléctrique

Mais que désirez vous faire exactement?

Le radiateur reste a cette place et toujours raccordé au réseau central individuel, fonctionnant avec la chaudière ou électrique : Dans ce cas montez votre résistance en bas a droite, sans glycol ni quoi que ce soit, si vous désirez qu'il fonctionne en électrique il suffit de fermer le robinet.

Vous démontez ce radiateur pour le monter individuellement avec seulement l'alimentation électrique : dans ce cas montez votre résistance en bas a gauche et remplissez le radiateur seulement a 90%  avec de l'eau ou ce que vous voulez, afin que l'espace vide puisse absorber la dilatation de l'eau.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

5

Re : Conversion radiateur fonte en radiateur éléctrique

La photo porte effectivement à confusion mais le radiateur n'est désormais plus raccordé donc c'est bien le second cas de figure que vous évoquez.

Je pense que je vais me lancer, j'espère simplement que l'étanchéité du radiateur ne sera pas trop difficile à faire compte tenu du fait qu'il est relativement vieux et que je ne prévois pas un démontage complet. Vous pensez qu'il faut privilégier plutôt de la filasse ou du téflon avec la chaleur ?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Conversion radiateur fonte en radiateur éléctrique

Avec de la filasse vous n'aurez absolument aucun probleme.

Je vous conseille de le remplir d'eau chaude lors du remplissage, et ne pas le remplir totalement.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

Re : Conversion radiateur fonte en radiateur éléctrique

bonjour

moi je trouve que même s'il n'est pas remplie totalement d'eau il y a un risque de surpression suivant la température de chauffe, il vaudrait mieux le remplir de liquide caloporteur pour minimiser le phénomène d'expansion

JR

8 Dernière modification par TraxXx (21-04-2017 22:53:40)

Re : Conversion radiateur fonte en radiateur éléctrique

Dani : Pourquoi remplir d'eau chaude ? OK pour ne pas remplir à fond effectivement mais comme le souligne RUAJOSE, la surpression ne dépend pas tellement du niveau de remplissage du radiateur. Si le radiateur est complètement étanche, il est probable qu'en période de chauffe, l'eau chaude se dilate et créé une surpression, peu importe qu'il y ait une poche d'air ou non.

RUAJOSE : Pensez vous qu'il soit nécessaire de remplir l'intégralité du radiateur avec du fluide caloporteur ou un mélange avec de l'eau conviendrait ? Car le fluide se vend en conditionnement de 20L mais c'est de l'ordre de 60-70€ le bidon et remplir le radiateur à 100% avec ce fluide serait surement onéreux.

Sinon, je me dis que je pourrais mettre un purgeur automatique à valve au niveau de l'arrivée d'eau, comme sur cette photo :


Re : Conversion radiateur fonte en radiateur éléctrique

bonjour

si on met un purgeur d'air en point haut, ça va chasser l'air mais pas le liquide.

on peut mettre du liquide de refroidissement pour voiture, de l'huile végétale, du glycol en fluide caloporteur à la place de l'eau qui a un coef de dilatation plus fort et qui peut créer de la corrosion au contact de l'air.

personnellement ce que je ferait:
-remplissage à 75% du volume du radiateur avec du liquide de refroidissement de voiture ou huile non corrosif en pouvant atteindre au moins 80°c de température.
-pose en point haut à la place de l'alimentation d'un manomètre
- mise en chauffe de la résistance en surveillant la pression au manomètre, si à la température maxi la pression au manomètre ne dépasse pas 2 bars, quand le radiateur aura refroidi, alors enlever le manomètre et remplacer par un bouchon.
si la pression dépasse 2 bars, alors enlever du liquide jusqu'à atteindre la bonne pression.

c'est un vieux radiateur, il faut pas y mettre trop de pression

JR

10 Dernière modification par TraxXx (22-04-2017 15:21:00)

Re : Conversion radiateur fonte en radiateur éléctrique

Merci pour toutes ces précisions, cela m'aide beaucoup ! Mais comme j'aime réfléchir et comprendre ce que je fais avant de le faire. Je me questionne simplement sur l'utilité ou non du purgeur. La résistance thermostatique que je souhaite acheter est la suivante : http://fr.hudsonreed.com/product/Hudson … /8655.html
D'après la notice, la température maximum de chauffe est de 65°C. Je suppose que c'est la température maximum que le fluide pourra atteindre et au delà, la résistance s'éteindra.
Pour être large, j'ai regardé le coefficient d'expansion de l'eau à une température de 90°C soit 0,0359.
On va dire qu'à la louche mon radiateur (environ 1 mètre de haut avec 10 éléments de 4 colonnes) fait 12 litres à raison de 1,2 litre par élément. Ce qui donne un volume supplémentaire arrondi à 1/2 litres. Du coup si je rempli le radiateur de 10 litres, il devrait y avoir une marge de dilatation plus que raisonnable.
Partant de ces calculs, l'achat d'un mano est il indispensable ?

Merci encore de votre aide.

11

Re : Conversion radiateur fonte en radiateur éléctrique

Bonjour.

Je vais jusqu'au bout de mon raisonnement concernant l'eau chaude.

Tout d'abord je disais que que n'ai jamais fait ce genre de montage et je ne l'ai jamais vu, mais je trouve l'idée séduisante.

Bien entendu que les solutions de liquide caloporteur proposés par JR sont meilleures que l'eau, même si je crois qu'au bout de quelques cycles l'eau aura perdu toutes ses propriétés corrosives...

Mon idée de départ pour cette transformation serait la suivante.

  • Je rince le radiateur a 100%.

  • Je prépare la résistance et le bouchon qui va être monté sur la partie haute

  • Je le bouchonne au fond a la place de la résistance (bouchonnage provisoire)

  • Je remplis le radiateurs avec de l'eau chaude (très chaude limite bouillante) jusqu'au niveau de l'orifice haut.

  • J'attends quelque minutes pour que la fonte se mette a température.

  • Je démonte le bouchon bas pour que le radiateur se vide.

  • Je visse la résistance a sa place pendant que le radiateur est chaud.

  • Je le remplis a nouveau avec de l'eau très chaude.

  • Lorsque le liquide arrive a l'orifice haut, je visse le bouchon de manière définitive.

A ce stade nous savons que le radiateur et son liquide colporteur ne pourront pas se dilater d'avantage.
Et encore nous gardons une marge de sécurité, avec l'espace vide au dessus de l'eau qui peut absorber encore quelques centilitres en comprimant l'air..

Voila l'idée que j'avais au départ, toutefois la méthode du manomètre est certainement plus efficace.

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

12

Re : Conversion radiateur fonte en radiateur éléctrique

mano ou pas? c'est juste une question de certitude de savoir ce qui se passe réellement dans le radiateur, avec de l'eau ou autre liquide.

moi pour le prix d'un mano ( 10€) je préfère savoir quelle est la pression réelle dans le radiateur, mais chacun fait ce qu'il veut.
le purgeur> aucune utilité, au contraire, il n'y aura plus d'air pour amortir la dilatation.

JR

13

Re : Conversion radiateur fonte en radiateur éléctrique

Ok ! Je vais donc acheter un mano et je jouerai avec les réductions pour l'adapter au radiateur.
Étant donné le prix du liquide caloporteur, je vais partir sur un mélange de l'ordre de 40% de caloporteur et 60% d'eau déminéralisée. Comme ça j'eviterai la formation de calcaire et j'aurais les propriétés antocorrosives.
Je réaliserais le début du procédé proposé par Dani, à savoir le remplissage du radiateur avec de l'eau bouillante du robinet pour nettoyer et chauffer la fonte. Puis la résistance se chargera de chauffer à son tour le mélange remplissant à 80 % le radiateur et je contrôlerai que la pression ne dépasse pas les deux bars au manomètre.
Je pense qu'avec ça, il n'y a pas de raison que ça ne marche pas !
Je sais qu'il me reste des fonds de bidons de liquide de refroidissement pour voiture mais je pense pas que ce soit une bonne idée de mélanger les fluides caloporteurs de différentes natures donc j'opterai pour du glycol complété à l'eau.
Et bien sur, comme vous m'avez aidé, je ne manquerai pas de donner le résultat de cette transformation ! Ce n'est pas pour tout de suite mais ce sera fait. J'espère simplement que le démontage des raccords fixés en bout ne sera pas trop compliqué car il semblent être fixés depuis les années 50 !

14

Re : Conversion radiateur fonte en radiateur éléctrique

bonjour

pour démonter les raccords en bout, si on chauffe au chalumeau ou même avec un petit propane, ça se démonte mieux

autre astuce, il faut savoir que les éléments de radiateur sont assemblés avec des nipples , une bobine filetée avec un pas de vis à droite et un autre à gauche,
donc si on suppose que du coté où il y a les raccordements des tuyauteries les pas sont à droite, de l'autre coté ils seront à gauche.
et vis-versa, le tout est de savoir de quel coté sont les pas de vis droite et gauche, donc au démontage du premier raccord, il faut essayer dans les deux sens.

JR

15

Re : Conversion radiateur fonte en radiateur éléctrique

Merci pour ces précisions ! Je comptais effectivement chauffer au chalumeau si les raccords se montrent récalcitrants.

16

Re : Conversion radiateur fonte en radiateur éléctrique

Bonjour,

Par principe, je reviens vous donner des nouvelles à propos de ce fameux radiateur fonte que je voulais convertir en radiateur électrique. J'ai mis autant de temps car il y a d'abord eu les travaux de l'appartement dans lequel j'ai tout cassé et puis ensuite, l'hiver étant passé, j'attendais patiemment le -15% du site internet sur lequel j'ai acheté la fameuse résistance. J'ai donc acheté une résistance de marque Terma, avec thermostat de la température ambiante et possibilité de contrôler via bluetooth, par une application smartphone. La portée du bluetooth n'est pas top, mais sinon c'est vraiment pas mal car on peut tout programmer comme pour les radiateur connectés.
Au niveau de l'assemblage, j'ai donc acheté tout un lot de réductions laiton que j'ai assemblé pour avoir une sortie 1/2 en partie basse et une sortie pour mano/purgeur en partie haute. La partie haute est un peu ridicule mais ce n'était pas évident de trouver des réductions importantes.
Après avoir démonté le radiateur, je l'ai passé au karcher à l'intérieur pour le désembouer. J'ai dû faire ça sur mon balcon de 1 m² au 4ème étage sans ascenseur, c'était bien galère et salissant mais c'était la seule solution. Au passage, j'ai pu profiter de la toiture mitoyenne pour recracher l'eau dans les gouttières, bien pratique !
J'ai passé l'intérieur au hérisson de ramonage que j'ai retaillé pour que ça rentre et enfin un vieux pull coton pour essuyer les résidus (autant que possible). Pour terminer séchage complet au décapeur thermique pour enlever tout humidité intérieure et re-essuyage pour nettoyer gouttes de rouille.

Ensuite, j'ai rempli le radiateur à 90% de fluide caloporteur (CALOP30E de PCMB) et j'ai inséré la résistance avec joint filasse. Le temps que l'air remonte, on refait un peu le niveau de fluide et j'ai fermé le haut avec le purgeur. J'avais acheté un mano mais pas vraiment utile en fin de compte, j'ai juste laissé ouvert la purge et laissé chauffer au max et au moment de laisser refroidir, je ferme la purge et je laisse en sous-pression. Au final, je me suis dit après coup que je pouvais laisser la purge tout le temps ouverte pour permettre la dilatation sans problème. Ca ne dérange pas comme le fluide n'arrive pas plus haut que le purgeur.
En tout cas, ça a l'air de bien marcher, à voir sur la durée et l'encrassement mais le fluide agit contre les boues et autres donc ça devrait être OK.

Voilà, j'ai finis mon roman, j'espère que ça pourrait inciter d'autres à essayer la conversion de radiateur fonte !

A+

Sujets pièces jointes

Attachment icône IMG_20180504_213139.jpg 1.76 mb, 76 téléchargements depuis. 03-06-2018

Attachment icône IMG_20180504_213255.jpg 1.69 mb, 53 téléchargements depuis. 03-06-2018

17

Re : Conversion radiateur fonte en radiateur éléctrique

Complément de photos

Sujets pièces jointes

Attachment icône IMG_20180602_150418.jpg 1.04 mb, 68 téléchargements depuis. 03-06-2018

Attachment icône IMG_20180602_150502.jpg 868.02 kb, 62 téléchargements depuis. 03-06-2018

18

Re : Conversion radiateur fonte en radiateur éléctrique

Merci de votre retour.
En effet c'est propre... Sinon niveau puissance de la résistance et confort  de chauffe, pouvez vous nous en dire plus.
Est-ce que je pourrait utiliser vos images su mon blog pour un article plus détaillé.

Merci encore

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

19

Re : Conversion radiateur fonte en radiateur éléctrique

Bonjour,

Pas de soucis pour publier sur votre blog, postez juste le lien histoire que je jette un œil à votre article, je suis curieux ! smile
Pour la puissance, je suis sur une résistance de 1000 watts donc c'est déjà pas mal. Avec les réductions laiton en bout ça passe tout pile dans la longueur du tube de radiateur, 1 cm de plus et ça n'allait plus. Mais j'avais calculé cela avant achat. Pour le confort, je ne peux pas vraiment parler car j'ai seulement testé la chauffe il y a 3 jours mais par les températures actuelles, je n'ai évidemment pas laissé plus longtemps. A priori le confort est semblable à celui de ce même radiateur lorsqu'il était au gaz. Après tout, il y a un liquide et c'est toujours la même fonte alors je ne pense pas que cela change grand chose pour le reste...

Voilà voilà

20

Re : Conversion radiateur fonte en radiateur éléctrique

Parfait

Merci pour l'autorisation d'utiliser les images, je ne manquerais pas de poster un lien si je decide d’écrire l'article
De toute façon je lie toujours les images a leur auteur si je fais l'article je ferais un lien vers cette discussion de manière a ce que l'auteur de la réalisation sont vous

Cordialement
