11 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : schéma SSC + chaudiére buche

Je pense que le mitigeur eau sanitaire doit être posé en sortie de ballon électrique.
Si le ballon électrique est alimenté par de l'eau déjà chaude c'est tant mieux c'est déjà un peut l'objectif même si cela influence sur le fonctionnement du thermostat et donc de la résistance.

Pour les purgeurs, son emplacement est a définir sur place aux points les pus hauts de l'installation, peut être que sur le ballon ne soit pas le meilleur emplacement. Il faut définir selon la configuration.

Idem pour le pot a boues, a définir selon configuration et généralement au point le plus bas.

Pour le schéma, je ne me prononce pas car je n’ai pas tout a fait compris son fonctionnement.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 11

  • PUB

12 Réponse de Gui63

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

bonjour,

je suis en train de lister mes fournitures pour tout raccorder.
chaudière, ballons et conduites de chauffage radiateur en acier.
liaison chaudière/ballon, ballon tampon/ballon mixte, ballon mixte/circuit secondaire en cuivre de 28.

est-ce que je dois prévoir des raccords diélectriques sur les piquages ballon mixte, ballon tampon, chaudière... ou uniquement des mamelons en fonte (pour concentrer l'oxydation sur ceux-ci plutôt que sur les piquages en acier)?

Citer Message 12

13 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : schéma SSC + chaudiére buche

bonjour

les raccords diélectriques se posent que sur l'eau chaude sanitaire, pas sur le chauffage

chaque ballon de chauffage a un point haut où il faut un purgeur, manuel ou auto

pour moi le schéma n'est pas optimum, mais ce n'est que mon avis!

JR

Citer Message 13

14 Réponse de Gui63 Dernière modification par Gui63 (07-10-2016 16:50:50)

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

bonjour,

j'ai contacté plusieurs fournisseurs de matériels de plomberie.
pour la majorité d'entre eux, il me recommande de faire le circuit primaire en multicouche de 32 plutôt qu'en cuivre, d'après eux pas de soucis de tenu à la température (95° en continu), mise en oeuvre plus rapide (raccords à sertir), tenu dans le temps au moins égale au cuivre, tarif plus intéressant.... on peut les croire ou c'est juste des arguments commerciaux...

peut-on sereinement faire les différentes liaisons: chaudière bois, ballon mixte, ballon tampon... en multicouche avec raccords sertis?

Citer Message 14

15 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : schéma SSC + chaudiére buche

Personnellement je pense que le circuit primaire devrait être en tuyaux cuivre, il suffit d'une panne de thermostat pour vous retrouver avec de tuyaux fondus. Ce n'est que mon avis et je n'en changerais pas.

D'ailleurs je crois que c'est interdit de raccorder des productions au bois avec des tuyaux en matières plastiques.

Ensuite, je voudrais vous dire que votre schéma tel quel n'est pas optimisé et je suis sceptique sur son fonctionnement, mais peut être que je me trompe, je compte sur vous pour un retour d’expérience une fois que le montage soit fait.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 15

16 Réponse de Gui63 Dernière modification par Gui63 (12-11-2016 18:21:08)

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

bonsoir,

merci pour vos remarques et avis.

j'ai (enfin) terminé l'installation et ça semble fonctionner correctement.


la chaudière est de type ATMOS DC20GS, chaudière bois à combustion inversée, 23kw, capacité en eau:73 litre.

je n'ai jamais eu de chaudière auparavant mais je trouve qu'elle est lente à monter en chauffe:
il lui faut 1h pour passer de 20° à 60° (température du corps de chauffe), puis encore 1/2h pour arriver à 85°

ça vous semble correcte ou il y a un soucis avec la boucle de recyclage (qui est équipée d'un té de type termovar calibré à 61°)?

autre soucis, le circulateur et le ventilateur d'extraction ne ce coupe pas lorsque la combustion est terminée (il sont pilotés par la chaudière).... pas très pratique, ça oblige à surveiller et éteindre la chaudière pour ne pas décharger le stock dans la chaudière éteinte... est ce que ça vient d'une défaillance, sonde hs ou régul HS, ou d'un réglage à effectuer?

Citer Message 16

17 Réponse de Gui63

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

bonsoir,

bon, ben, pour la montée en chauffe du corps de la chaudière, ça s'améliore... aujourd'hui 3/4 heure pour passer de 15° à 75°, ça devait venir de la vanne thermostatique qui avait du gripper un peu...

Citer Message 17

18 Réponse de Gui63 Dernière modification par Gui63 (11-05-2017 14:07:16)

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

bonjour,

je reviens ici car je m'attaque à la partie solaire...

la partie chaufferie est faite (groupe de charge, raccordement aux ballon, vase d'expansion) et les capteurs sont posés en façade.

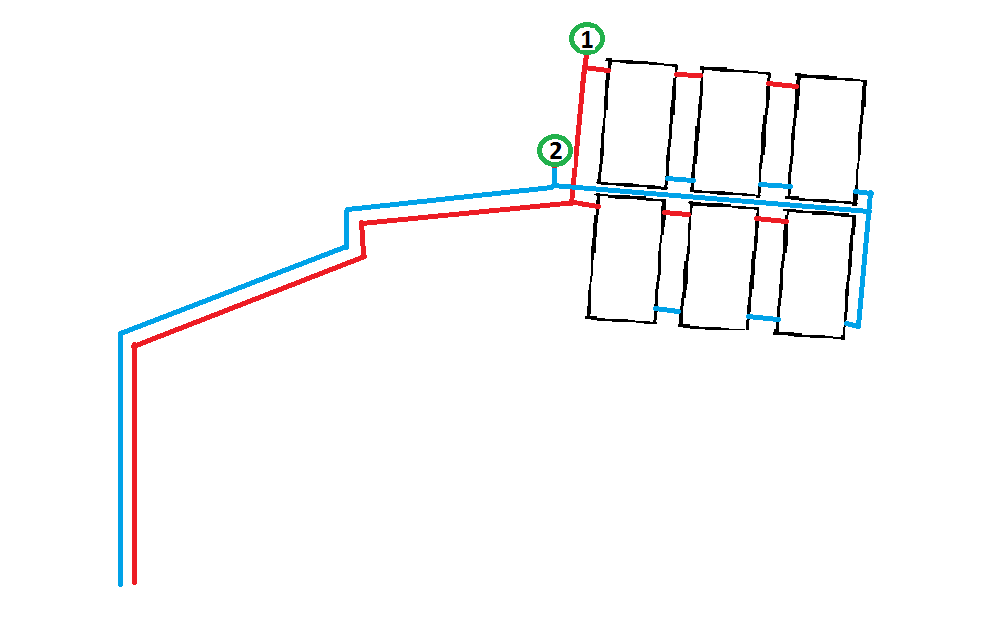

pour relier les capteurs au groupe de charge je compte suivre ce schéma (les pentes ont été exagérées), en 1 et 2 = purgeurs:

c'est correct? faut-il d'autres purgeurs? des vannes d'équilibrage?

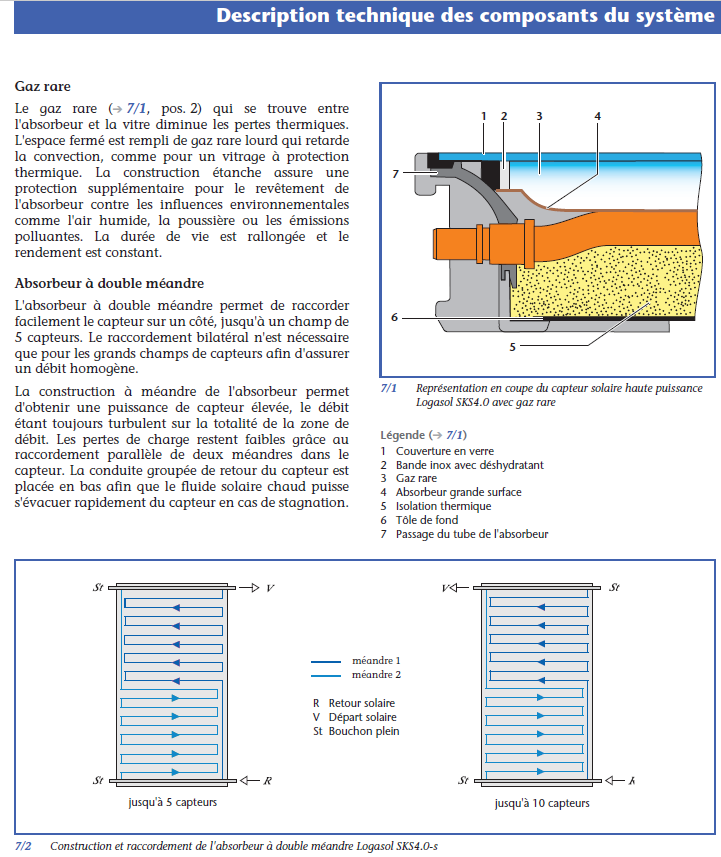

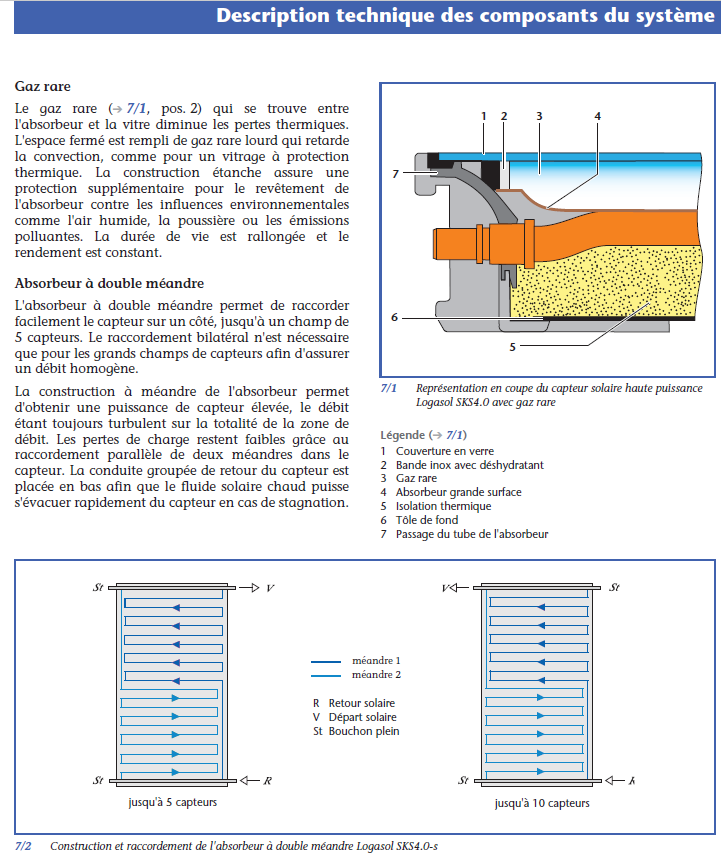

PS: mes capteurs sont des capteurs plans, extrait de la doc technique:

Sujets pièces jointes

plomberie.png, 8.89 kb, 1008 x 630
plomberie.png 8.89 kb, 299 téléchargements depuis. 11-05-2017

Sans titre3.png, 115.07 kb, 721 x 857
Sans titre3.png 115.07 kb, 310 téléchargements depuis. 11-05-2017

Citer Message 18

19 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : schéma SSC + chaudiére buche

bonjour

ça semble bon

JR

Citer Message 19

20 Réponse de Gui63 Dernière modification par Gui63 (12-05-2017 11:07:00)

  • Gui63
  • Débutant
  • Déconnecté
  • Inscrit : 29-09-2016
  • Messages : 14

Re : schéma SSC + chaudiére buche

merci Ruajose pour ta réponse...

je vais essayer de finaliser les branchements ce WE (suivant la météo) et ensuite mise en eau et test pour valider le tout avant de ré-remplir avec de l'eau +antigel.

pour le remplissage de test, je peux le faire simplement en branchant un tuyau d'arrosage (avec un clapet anti-retour) sur le groupe de charge ou il faut obligatoirement le faire avec une pompe?


est-ce que je dois mettre des vannes d'isolement sur les purgeurs?

Citer Message 20
