1 Sujet de Ludo37 Dernière modification par Ludo37 (18-02-2022 15:38:36)

  • Ludo37
  • Echelon I
  • Déconnecté
  • Inscrit : 26-12-2020
  • Messages : 19

Sujet : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Bonjour à vous tous,

Alors tous d'abord une petite explication de mon logement. Je possède un seule bâtiment (en gros un rectangle) de 400 m². Celui-ci est divisé en deux avec une partie gîte qui fait en gros 200 m² et ma maison qui fait aussi 200 m².

Aujourd'hui le gîte est chauffé avec une vieille chaudière gaz qui fonctionne de façon très basique mais qui fonctionne bien. La période de chauffe est très restreinte car je ne suis pas un gîte ou l'hiver il est loué. Donc une faible utilisation. A plus ou moins long terme elle sera changé par une chaudière granulés.

Ma maison est quand à elle chauffé par une petite chaudière gaz ELM qui ne fonctionne pas très bien. Dans mes travaux actuelle, je vais retiré cette chaudière est installé un insert bouilleur couplé avec un système de récupérateur de chaleur.

Du coup je réfléchit pour intégré cela aussi avec le chauffage du gîte.

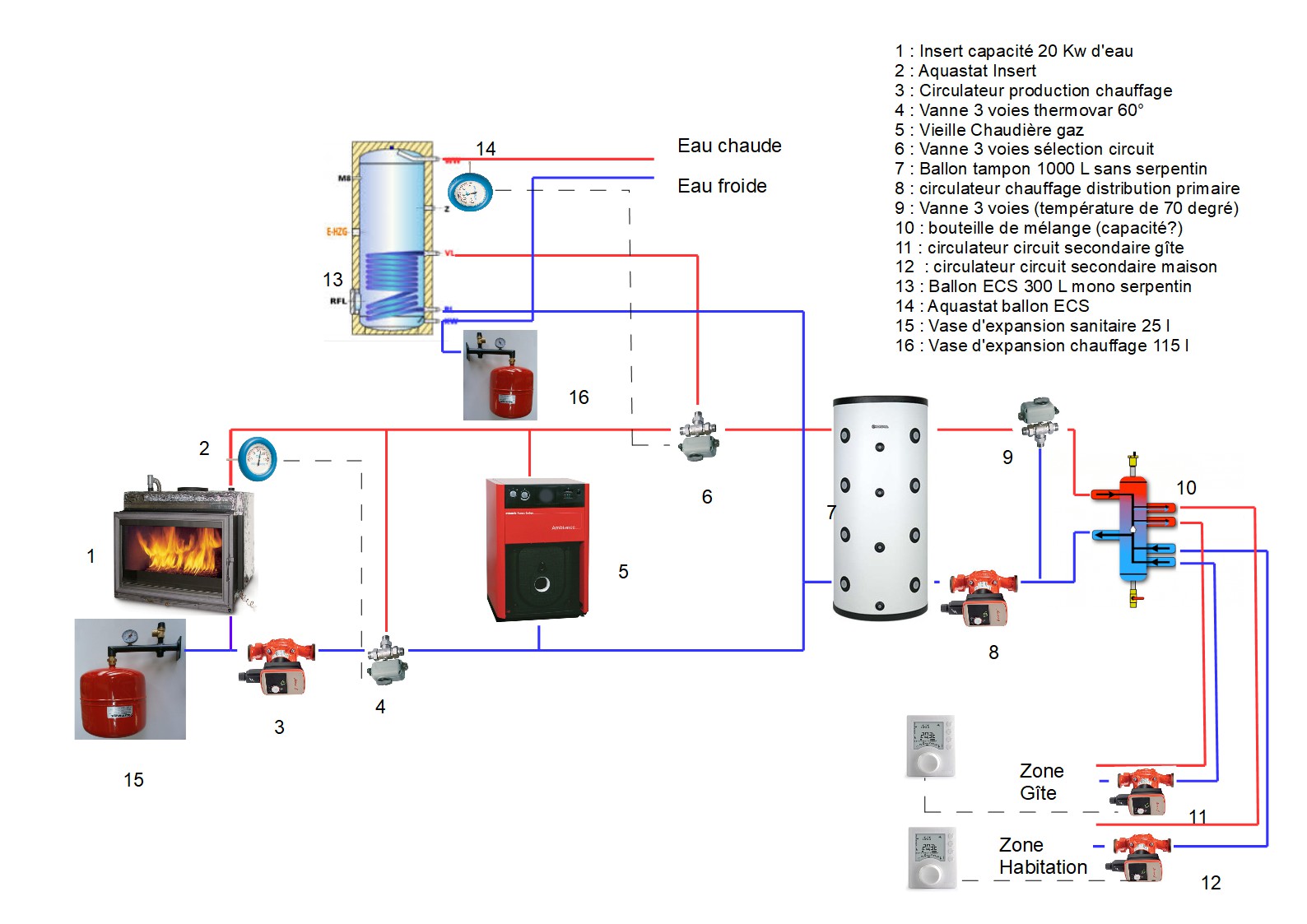

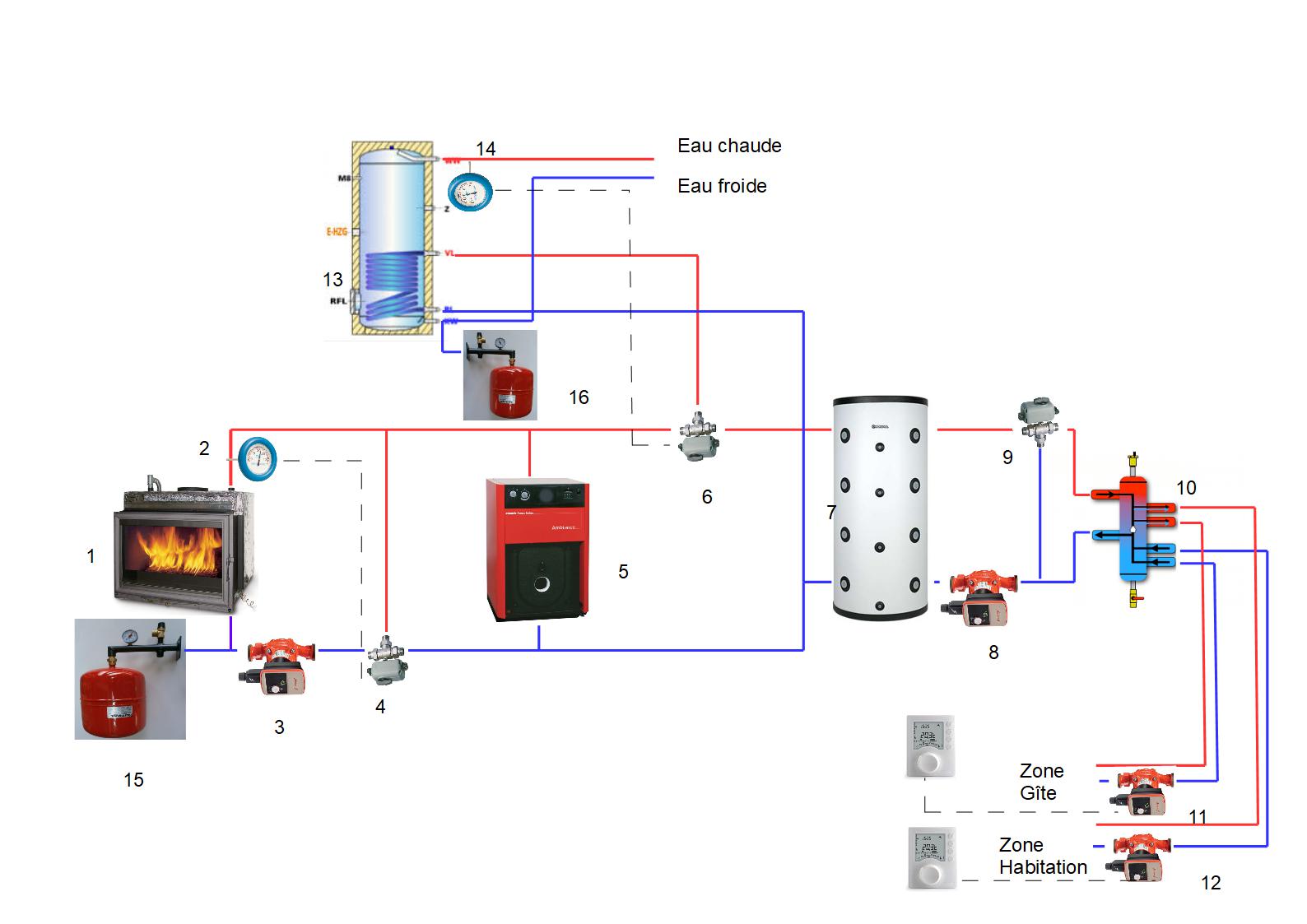

Je me suis donc inspiré de quelques lectures sur ce forum est ailleurs. Je vous présente donc une première ébauche de mon schéma. Une fois qu'il sera validé, j'irais faire un tour sur la partie régulation pour avoir quelques idée et quelques réponses à mes questions ;-)

Si vous avez la possibilité de jeter un œil ou deux ou trois (sait on jamais) et de me faire vos retour se serai top.

En tout cas merci à vous,

Ludo

Sujets pièces jointes

plan chauffage.jpg, 86.89 kb, 1588 x 1123
plan chauffage.jpg 86.89 kb, 804 téléchargements depuis. 18-02-2022

plan chauffage.jpg, 199.64 kb, 1588 x 1123
plan chauffage.jpg 199.64 kb, 582 téléchargements depuis. 18-02-2022

Citer Message 1

  • PUB

2 Réponse de 45Jose Dernière modification par 45Jose (18-02-2022 19:23:22)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

bonjour

le principe est bon
mais avec ce principe de raccordement, il n'y a que la production d'eau chaude qui peut bénéficier aussitôt de la chaleur du poêle après ouverture de la vanne thermovar, le chauffage doit attendre que le ballon tampon monte en température.
il manque une pompe pour la chaudière gaz

le principe de raccordements de la thermovar 4 et 9 sont normalement a fonctionnement inverse, la 4 est pour un minimum, la 9 pour un maximum
il vaut mieux prévoir de la régulation de température pour les circuit de chauffage que de mettre seulement une limite haute à 70°c

si ça vous intéresse je peux  poster un schéma

JR

Citer Message 2

3 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 469

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Bonjour.

Perso je supprimerais la bouteille de mélange 10
la vanne numero 9
et le circulateur 8

Je prendrais directement sur le ballon tampon (7) deux départs avec leur propre V3V pour les deux circuits, de façon de pouvoir réguler chaque départ individuellement.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 3

4 Réponse de Ludo37

  • Ludo37
  • Echelon I
  • Déconnecté
  • Inscrit : 26-12-2020
  • Messages : 19

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Merci pour ces retour. Je vais faire les modifs sur mon schéma. Surtout que je n'aime pas trop le branchement de la chaudière gaz surtout dans le cas d'un changement de celle-ci par une chaudière granulé....

Citer Message 4

5 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 469

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Vous avez la possibilité de créer un seul branchement en partie supérieur du ballon pour aller alimenter les divers réseaux, puis poser une électrovanne pour empêcher l'eau de revenir sur le ballon, puis de brancher votre chaudière gaz ou granulés juste apres ce qui permettra a votre chaudière granulées de venir alimenter chaque réseau sans chauffer le ballon tampon.

Les possibilités se limitent a la pensé de l'homme.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

6 Réponse de Ludo37

  • Ludo37
  • Echelon I
  • Déconnecté
  • Inscrit : 26-12-2020
  • Messages : 19

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Bonsoir,

Alors c'est pas con Darius mais dans ce cas ma chaudière gaz (ou autre par la suite) ne me permettra pas de chauffer l'ECS. Bon je vais quand même creuser le sujet.

Ruajose tu as raison sur la disponibilité de la chaleur du poêle. Mais je ne sais pas trop comment faire pour alimenter directement mais deux réseaux de chauffage. Ou alors je garde la bouteille de mélange et j'alimente celle-ci en direct. Si tu as un exemple même sur papier de schéma je suis preneur.

Bref je vais réfléchir en dormant cette nuit ;-)

Citer Message 6

7 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

bonjour

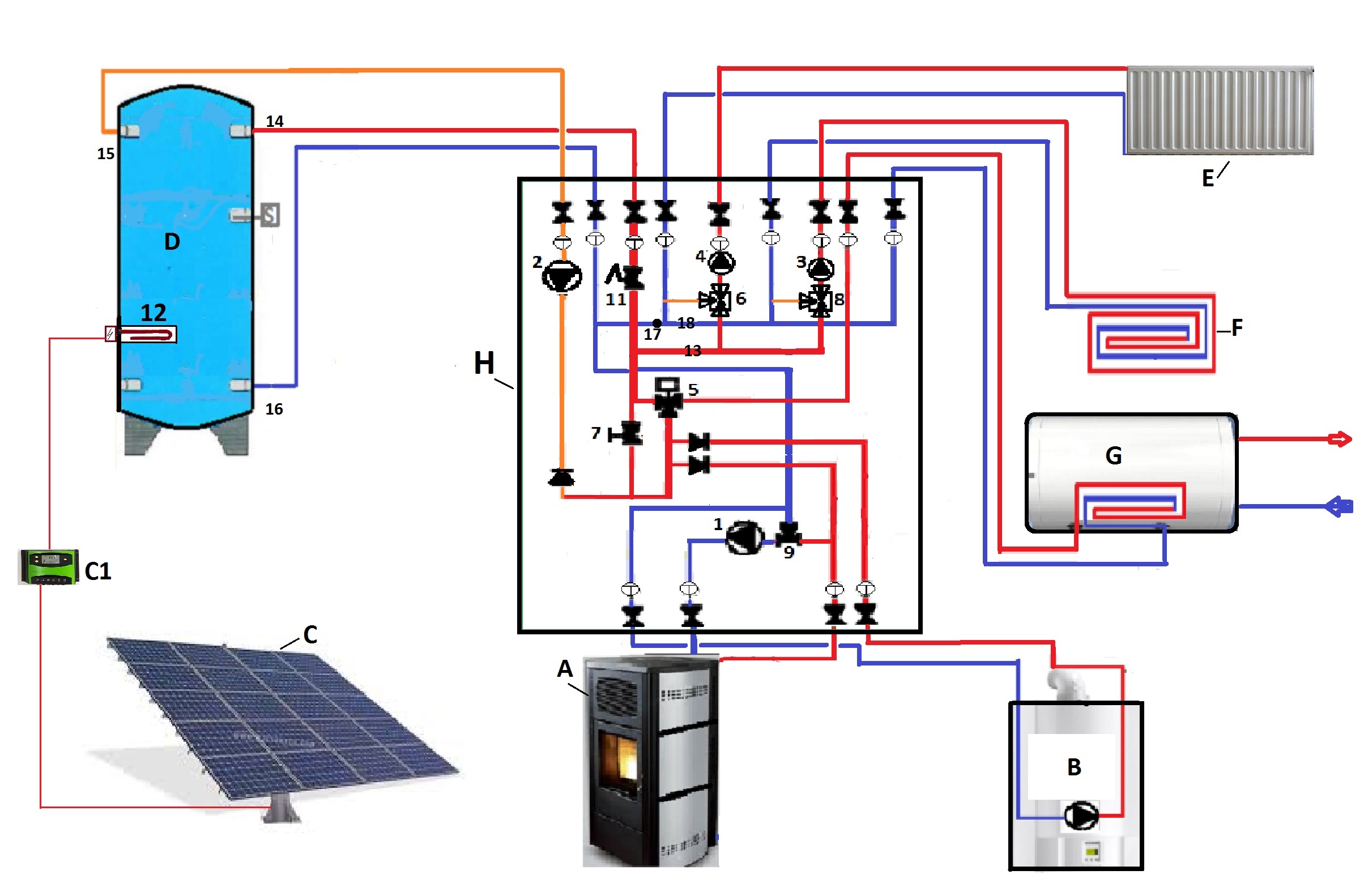

Voici le schéma d'un module, qui permet le fonctionnement d'un poêle bouilleur ou chaudière à bois avec son ballon hydro-accumulation, chaudière autre énergie en secours, chauffage de l'eau chaude sanitaire prioritaire  et distribution vers deux circuits de chauffage.
possibilité d'ajouter des panneaux photovoltaïques pour chauffer le ballon, j'ai testé le système pendant 2 ans juste avec les panneaux pour affiner le concept de récupération de la chaleur accumulée dans le ballon

Sujets pièces jointes

montage complet.jpg, 466.04 kb, 2408 x 1582
montage complet.jpg 466.04 kb, 280 téléchargements depuis. 19-02-2022

JR

Citer Message 7

8 Réponse de Ludo37

  • Ludo37
  • Echelon I
  • Déconnecté
  • Inscrit : 26-12-2020
  • Messages : 19

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Bonjour Ruajose,

Si je comprends bien ton schéma.

Tes deux sources de production sont branchés sur le même collecteur Celui-ci à ensuite un branchement vers la vanne 3 voies qui choisi soit le chauffage soit le sanitaire. Pas de problème sur cette partie là. De l'autre côte il y a le retour ballon tampon qui permet d'utiliser la chaleur stocké.

Si la vanne 3 voies et réglé sur le chauffage, les deux sources de productions de chaleur vont alimenter en même temps le ballon tampon et les deux circuits de chauffage. Du coup je ne vais pas avoir les 100 % de chaleur de l'insert qui iront sur les circuits de chauffage mais que 2/3, c'est bien ça ?

Qu'a utiliser comme système de régulation pour contrôler les circulateurs et vannes 3 voies ?

C'es tu si il existe un robinet simple qui soit motorisé, permettant ainsi de fermé l'alimentation du ballon tampon tant que les circuits de chauffage sont en demande ou que seul la chaudière de relève fonctionne (finalement le stockage je n'en ai besoin que pour l'insert bois ?

En tout cas merci pour ton schéma

Citer Message 8

9 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Il y a une vanne pressostatique sur l'alimentation du ballon. Si les vannes trois voies des circuits de chauffage sont ouvertes les pompes aspirent 100% du débit de la pompe primaire.
La vanne pressostatique s'ouvre que si le réseau d'alimentation monte en pression

JR

Citer Message 9

10 Réponse de Ludo37

  • Ludo37
  • Echelon I
  • Déconnecté
  • Inscrit : 26-12-2020
  • Messages : 19

Re : Schéma insert bouilleur et chaudière gaz pour 2 réseaux de chauffage

Ah dac ça correspond à ton repaire 11 ?

Tu as utilisé quoi comme matériel pour ta régul ?

Citer Message 10
