Sujet : avis schéma des évacuations EU/EV [débutant inside]

Bonjour à tous,
C'est avec beaucoup d'humilité que je m'adresse à vous (car je suis grand débutant  :rolleyes: ) pour avoir votre avis sur mon plan d'évacuations PVC, que je compte réaliser dans mon projet de maison individuelle.

Je ne suis pas sûr de la place des VP, ni du choix des diamètres...

Merci d'avance à ceux qui pourraient me conseiller !  :)

Sujets pièces jointes

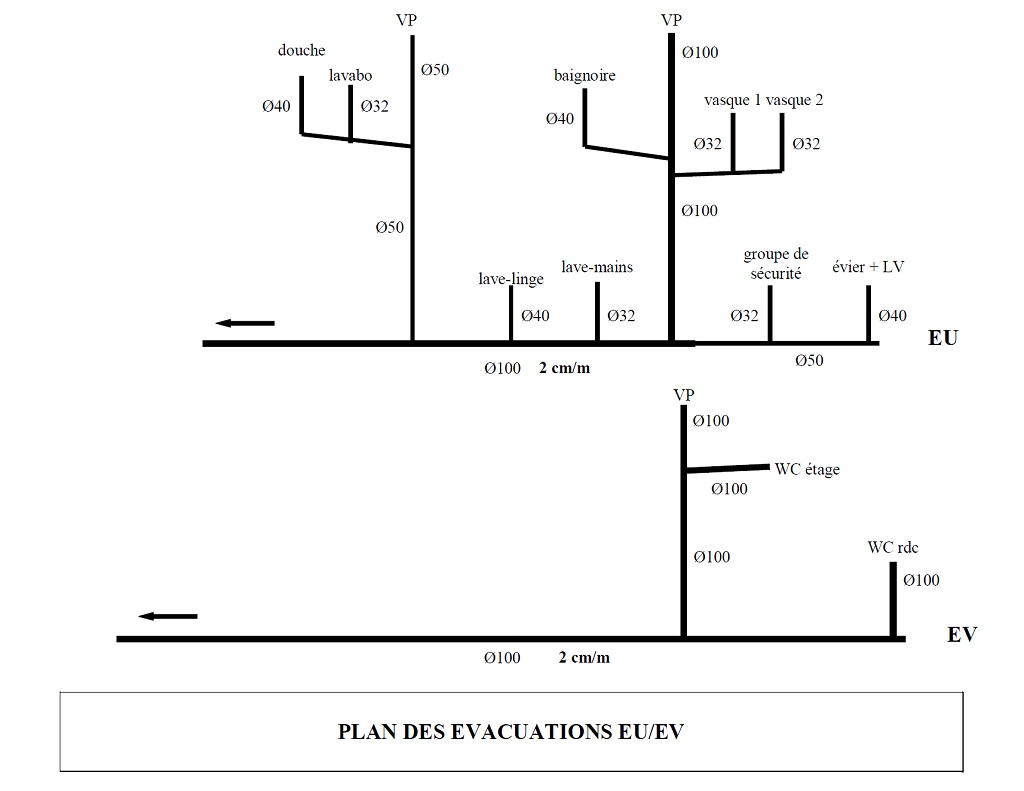

plan evac EU EV.jpg, 72.62 kb, 1024 x 791
plan evac EU EV.jpg 72.62 kb, 328 téléchargements depuis. 28-02-2013

Re : avis schéma des évacuations EU/EV [débutant inside]

Bonjour.

Pour les eaux usés je vous conseille d'utiliser des diamètres plus importants lorsque l'appareil est éloigné de la chute plus d'un mètre.
Pour bien faire il faudrait,
Par exemple sur les vasques: aller jusqu’à la vasque en Ø40 puis réduire au dernier moment.
Pour baignoires et doucher utiliser du Ø50 puis réduire vraiment au plus près de l'appareil.
Sinon le principe est bon.

Pour les eaux vannes, le principe est bon aussi, en conséquence si la distance entre la ventilation primaire et le wc du rez de chaussé est importante, il faudrait aussi ventiler ce dernier, ce n'est pas une question de siphonnent, mais une question de bonne évacuation.

Parce que quand il n'y a pas d'aspiration possible, l’évacuation se fait lentement, ce qui facilite l'encrassage rapide de la cuvette.
Donc si vous avez la possibilité de jumeler cette branche a la ventilation primaire vous ne serez que gagnant.

Re : avis schéma des évacuations EU/EV [débutant inside]

Merci pour cette première impression (et surtout pour cette réponse rapide)

Je vais faire les modifications de diamètre suggérées.

Pour info, le wc du rdc est à environ 2m de la chute du wc de l'étage. Je vais étudier la possibilité de rajouter une VP sur le premier et de la raccorder sur l'autre. Je m'aperçois (trop tard !) qu'il était sans doute plus judicieux de placer les wc l'un sur l'autre lors de l'élaboration des plans...

J'ai une autre question : concernant les collecteurs EU et EV, où doivent-ils se rejoindre ? Dans le vide sanitaire ? ou à l'extérieur de la maison dans un regard ? Je précise que je suis en assainissement non collectif (fosse toutes eaux).

Re : avis schéma des évacuations EU/EV [débutant inside]

Pour le jumelage des deux collecteurs, vous pouvez le faire ou cela vous arrange le plus. Notamment tout de suite au pied de chute ou alors a l'extérieur comme ça vous conviens le mieux.

Re : avis schéma des évacuations EU/EV [débutant inside]

OK c'est noté, merci

J'enverrai des photos quand j'en serai à la phase "réalisation".
