Sujet : Schéma évacuations SDE et WC

Bonjour à tous,

Je viens solliciter votre expertise concernant le schéma d'évacuations d'une salle d'eau et de 2 WC.
Nous rénovons une maison et il s'agit dans cette partie de la création d'une salle d'eau (au 1er étage) avec douche et lavabo, d'un WC séparé (1er étage) et d'un autre WC (2e étage). Ces créations viennents compléter 2 autres SDB/SDE et 1 autre WC qui ne figurent pas sur le plan.

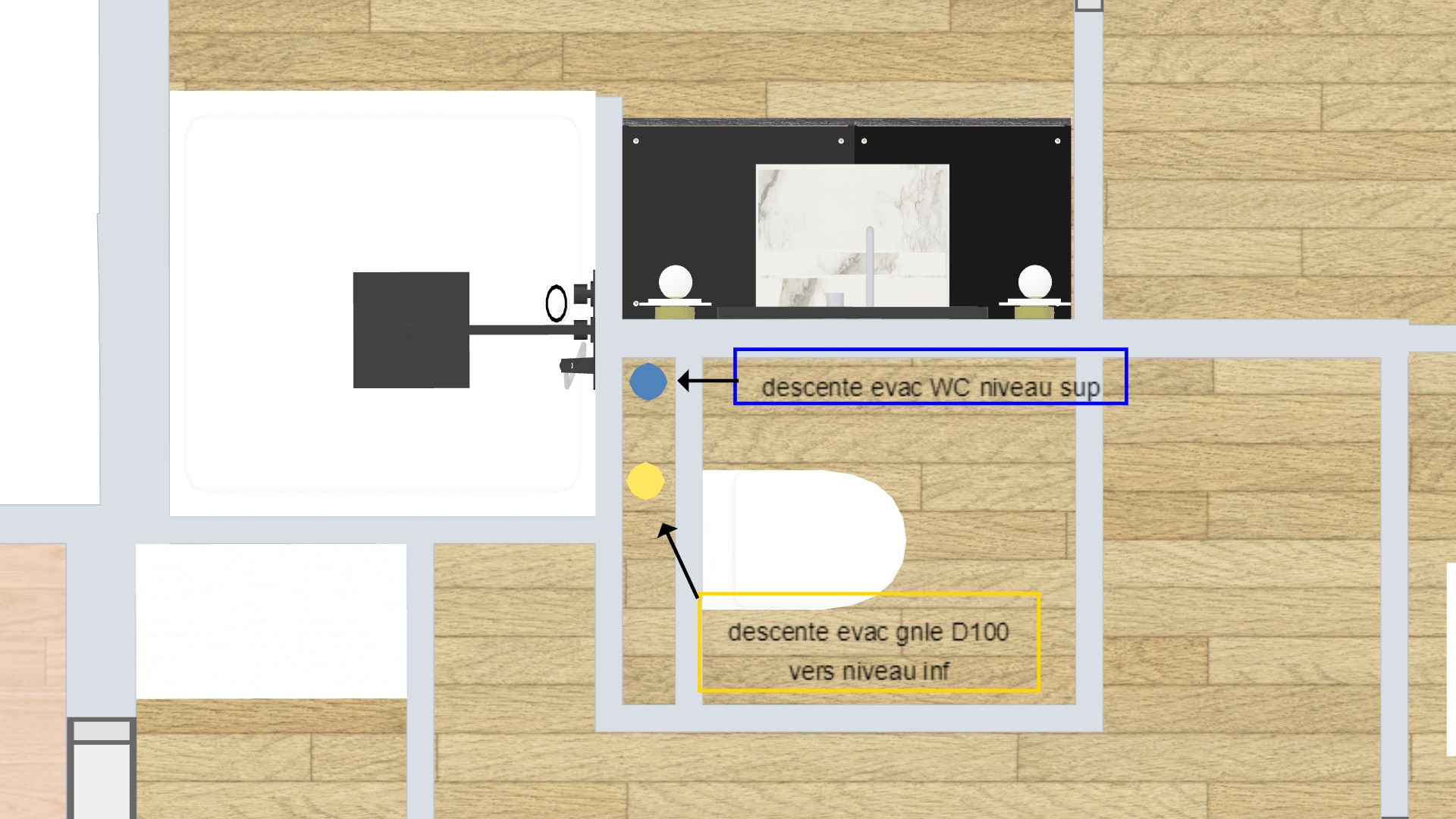

Ma problématique concerne la bonne manière d'installer les évacuations des 2 WC + douche + lavabo. Une évacuation générale de ce réseau de D100 est en attente derrière le futur WC (représentée par un rond jaune sur le plan) qui descend vers le RDC pour rejoindre l'évacuation générale. L'évacuation du WC du 2e etage se fera par une traversée de plancher entre le niveau 1 et 2, matérialisée par le rond bleu sur le plan. L'évacuation de ce WC du 2e etage sera prolongée en sortie de toiture pour la ventilation.

J'ai réalisé 2 schémas que je vous afin de savoir quelle est la meilleure manière de procéder concernant le raccord des évacuations de ces 4 équipements en amont de la descente en attente. L'ensemble de ces évacuations sera assemblé dans un petit espace entre le WC et le receveur où il y a les deux ronds.

Je vous remercie par avance de vos avis et de votre aide. Si vous avez de meilleures solutions je suis bien entendue preneuse!

Bonne journée,

Sujets pièces jointes

Attachment icône 20240214_223442.jpg 1.61 mb, 28 téléchargements depuis. 14-02-2024

Attachment icône schema sde.jpeg 342.88 kb, 69 téléchargements depuis. 14-02-2024

2 Dernière modification par stefiris (14-02-2024 23:49:04)

Re : Schéma évacuations SDE et WC

Et le 2ème schéma envisagé

Sujets pièces jointes

Attachment icône 20240214_223432.jpg 1.59 mb, 27 téléchargements depuis. 14-02-2024

3

Re : Schéma évacuations SDE et WC

Bonjour.

Le principe est bon mais c'est tous ce que l'on peux vous dire, pour le dévoiement de la colonne qui n'est visiblement pas au meme aplomb, utilisez les coudes avec l'angle le moins prononcé possible, coudes a 22 ou 30 si possible.
Plus le coude est fermé et plus vous aurez des bruits de chute lors du tirage de la chasse a l'étage supérieur.

Il faudrait prolonger cette chute jusqu'à  la toiture pour ventiler sinon vous risquer d'avoir des siphonnements sur les appareils sanitaires et des remontés d'odeurs.
