bonjour a tous

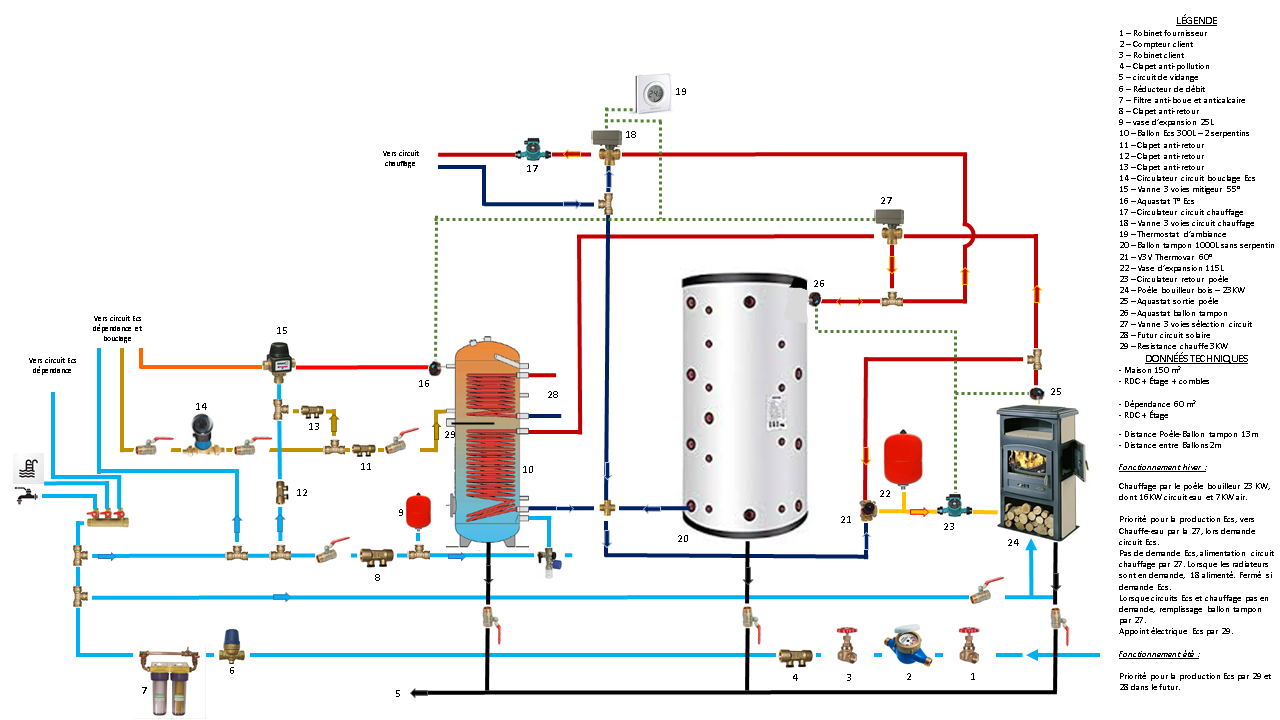

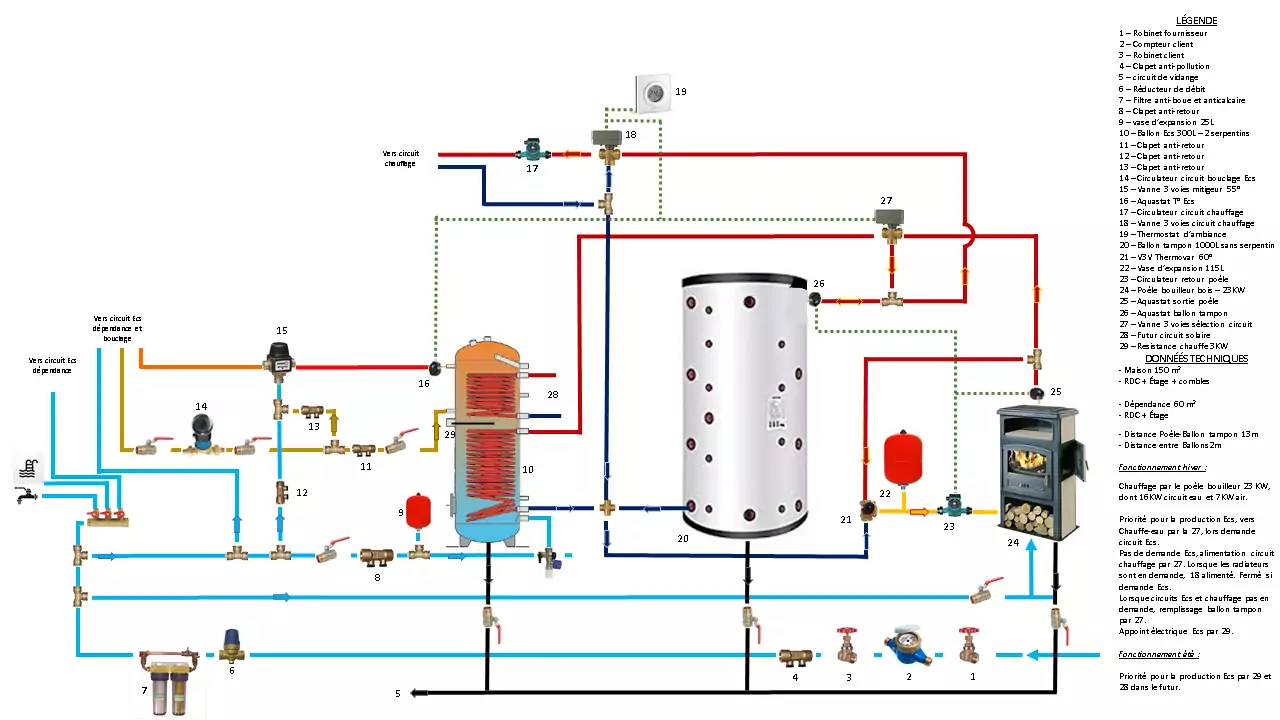

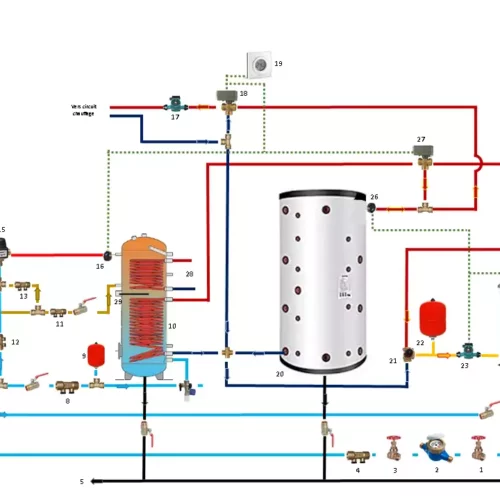

je suis nouveau sur le site et pas un plombier pro mais je vous suis depuis quelques temps car je viens de réaliser une installation avec un poêle bouilleur a l aide d un schéma que j avais trouver sur le site et qui était donné par jejeremz
le système fonctionne relativement bien mise a part la monté en température du circuit chauffage qui ce trouve en parallèle avec le ballon si on ferme le ballon la chauffe est immédiate sur le chauffage
merci a dani pour le lien vers le pacte qui est très complet et qui donne plein d explication mais je bute sur un détail
il disent que au niveau du te de raccordement ballon et chauffage il augmenter la section des tubeslesquels l arrivée ou les départs ou simplement réduire le départ vers le ballon pour donner plus de débit au chauffage
ou ne vaudrait il mieux mettre le ballon en série avec le chauffage?
si vous pouvez m éclairer sur ce sujet ca pourrez solutionner mon problème
également si vous pouviez me donner les valeurs de température des sondes de régulationmerci de votre dévouement très cordialement jucour
-
-
bonjour 45jose
merci de votre réponse et de vous pencher sur mon problème
votre conseil de mettre une vanne by passe différentiel en entrée du ballon tampon est une bonne idée qui permet de rendre prioritaire le chauffage et de repartir correctement l eau lors de la charge
mais elle va faire barrage lorsque le poêle est éteint et que l on se sert de l eau chaude accumule dans le ballon pour poursuivre le chauffage
existe t il des vannes qui pourrait produire ce double effet ou faut il réaliser en parallèle un système qui s’ouvrirait lorsque le poêle ne marche plus ou est froid?merci de votre dévouement JUCOUR
-
Bonjour
Je suis au bord de l’eau, je regarde ça sur mon téléphone alors c’est pas top.
Mais si le poêle est a l’arrêt la pompe 23 aussi et la vanne thermostatique est fermée.
C’est la pompe 17 qui va aspirer sur le ballon en mettant un by pass avec un clapet anti retour au dessus de la vanne by pass à pression différentielle.
Pour pouvoir circuler a contre sens.
D’ailleurs il me. Semble qu’il y a d’autres clapets à ajouter pour l’automatisation.
Mais ce qui m’étonne c’est que logiquement le schéma de base doit fonctionner
Le débit d’aspiration de la pompe 17 doit faire en sorte que le circuit chauffage est prioritaire au ballon, le ballon ne devrait être complètement irrigué que si la vanne 3v de chauffage se ferme. -
-
-
bonjour

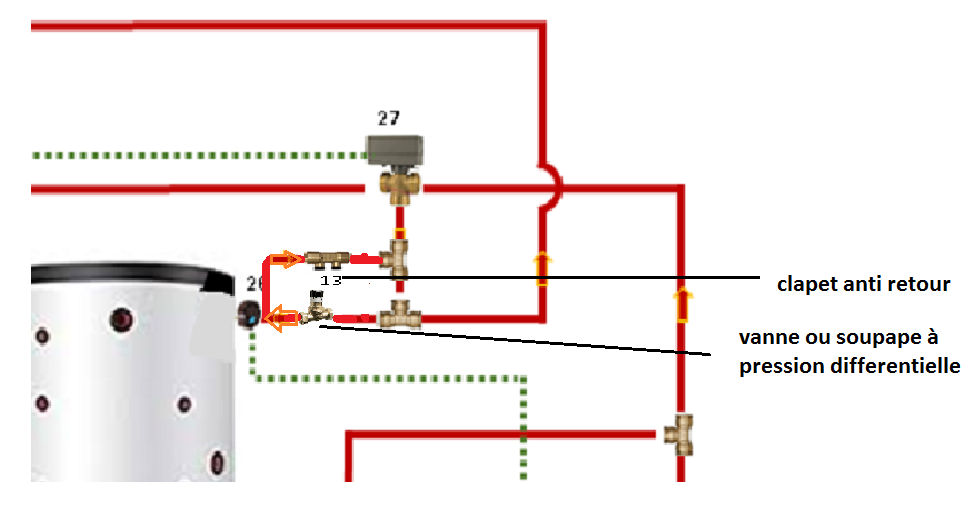

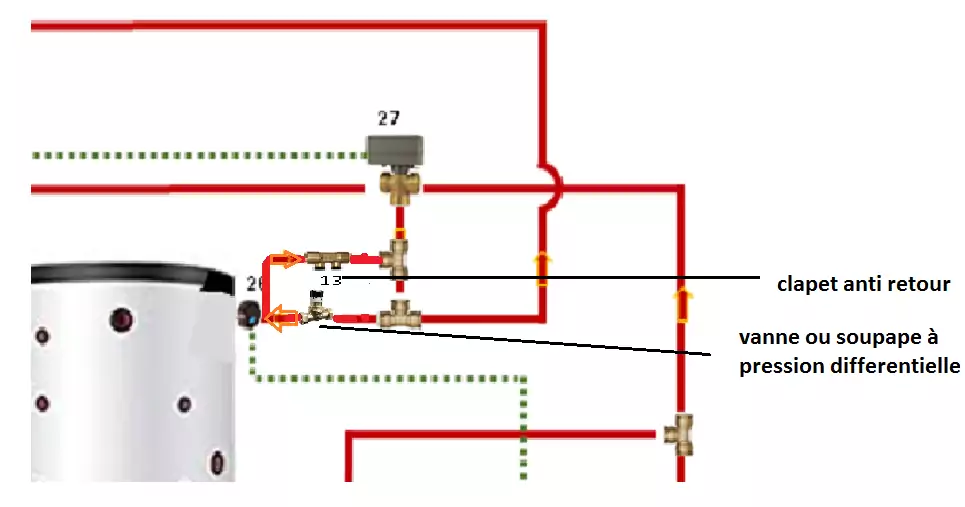

Voilà ce qui devrait faire en sorte que le circuit de chauffage soit prioritaire par rapport au ballon, la vanne à pression différentielle réglable provoque une perte de charge plus importante coté ballon pour que celui.ci ne chauffe que quand la vanne 3 v de chauffage 18 se ferme.
le clapet anti retour 13 permet la circulation en sens inverse pour la récupération des calories stockées quand la pompe 23 et le poêle sont à l’arrêt.
mais seulement en mode chauffage, pas pour l’ecs. -
Bonjour 45jose
Merci de vous être penche sous mon problème
Je n ai pas pu vous répondre plus tôt je n avais pas de réseau là où j étais
J ai bien compris le principe avec la vanne et le clapet
Je vais faire cette modification dans le mois de septembre et je vous dirais comment cela fonctionne
Mais je pense que c est une très bonne solutionPour la vanne différentielle en 3/4 sera t elle suffisante ?
Ou faut il mettre du 1′ car l ensemble des départs chauffage sont en 22
Le réglage de la pression de combien faut-il le régler par rapport à la pression chauffage ?
Cordialement jucour -
bonjour Jucour.
Le diamètre 3/4 est suffisant, la pression du circuit de chauffage n’agit pas sur la vanne.
La vanne est équipée d’une molette de réglage qui comprime le ressort qui pousse sur le clapet de passage d’eau, plus on sert la molette et plus l’eau a du mal à passer.
On ne sait pas quelle pression est créée par la pompe 23, donc au départ il faut essayer avec la molette très peu serrée pour voir si le circuit chauffage est prioritaire ou pas, et si besoin serrer la molette au fur et à mesure des essais pour que le ballon chauffe qu’au fur et à mesure que la vanne 3 v 18 se ferme. -
-
bonjour 45jose
je suis désole pour le retard dans ma réponse mais le lieu ou se trouve l installation est en pleine montagne ou le réseau n est pas toujours dispo
j ai réalisé la modification que vous m aviez conseillée et cela fonctionne mais a froid il se produit un appel des deux circuit (poêle et ballon )ce qui a pour effet d une eau mélangée entrant dans le circuit de chauffage
j ai donc réalise un second circuit bypass avec un clapet anti retour et une vanne motorisée afin d interdit l eau du ballon a revenir vers le circuit
cela a l air de fonctionner correctement mais pouvez vous me donnez votre avisau départ a froid (poêle et ballon a moins de 30°) la vanne 4 est ouverte
a la montée en température l eau du poêle a 35° la pompe 7 se met en route
lorsque le retour poêle (sonde 2) atteint 40° la vanne 4 se ferme (elle restera fermée tant que le poêle fonctionnera), l eau venant du poêle va directement sur le chauffage ou la température peut monter
une fois la température de consigne du chauffage est atteinte la vanne mélangeuse se ferme et l eau est poussée vers le ballon
lors de l extinction du poêle quand la température redescendra sous les 40° la vanne 4 s ouvrira et l eau accumulée du ballon sera utilisée
la pompe du circuit de chauffage se met en route que si le poêle est chaud ou que l eau du ballon a une température suffisant (+40°)pour alimenter le chauffage
nous avons mis le chauffage totalement prioritaire vue la situation géographique de l installation mais l ecs reste prioritaire sur le ballon
par l intermédiaire de la vanne trois voies qui fonctionne que si le poêle est allumevoila pour le principe de fonctionnement il se fait a l aide d un programmateur sorel XHCC et d un ensemble de relais pour les prioritées
je vous fait parvenir un bout du schéma pour vous montrer ma réalisation le schéma électrique viendra après je n ai pas eu le temps de le faire ce n est qu un brouillon
merci de me donner vous avis sur cette installation pour corriger mes erreurs ou pour l améliorer
encore désolé pour ce retard de communication
très cordialement Jucour -
-
-
bonjour
ça ne ressemble pas au schéma que j’ai posté, ce n’est pas la même logique de fonctionnement,
d’autre part je comprends pas comment vous pouvez avoir de l’eau qui part vers le circuit radiateur à 40°c avec la vanne 3 voies thermostatique du poêle qui s’ouvre qu’à partir de 55 ou 61°c.
Et j’avoue que j’arrive pas à visualiser le fonctionnement de votre schéma dans les différentes situations de fonctionnement.
-que fait la vanne n°3 ?
– les flèches sur les clapets, c’est le sens de circulation? -
bonjour 45jose
merci de votre réponse
j ai vérifié la vanne thermostatique commence a mitiger a partir de 40°et laisse passer vers le circuit chauffage
la vanne3 est la vanne différentiel désole si je l ai mal représenté
les flèches de circulation des clapets 5 sont bien dans le bon sens
la vanne 4 est une vanne 2 voies motorisée
le fonctionnement de l ensemble
1/lorsque le poêle est éteint la vanne 4 est ouverte
si l’eau du ballon est chaude le circuit chauffage fonctionne2/a l allumage du poêle lorsque la température de l eau interne au poêle atteint 30° la pompe de la vanne thermostatique se met en
marche3/lorsque la température de retour du poêle atteint plus de 40° la vanne 4 se ferme et le circuit de chauffage reçoit l intégralité
du départ poêle4/ une fois la température du circuit chauffage arrivée a sa consigne la vanne mélangeuse du chauffage se ferme
le circuit passe alors par le clapet5 au dessus de la vanne 4 puis par la vanne différentiel pour atteindre le ballon5/lors du refroidissement du poêle fermeture de de la vanne thermostatique et ouverture de la vanne 4 qui permet au circuit de
passer depuis le ballon vers le chauffage en passant par le clapet5 au dessus de la vanne différentiel et la vanne 4la vanne 3 voies ecs ne fonctionne que si le poêle est allumé et donc ne peut pas être enclenchée lorsque on appel le ballon
j ai fait des essais plusieurs jours et cela avait l air de fonctionner, mais seulement la journée se qui ne permettait pas de charger
le ballon dans son intégralité
je ne suis plus sur place pour l instant pour continuer les essaismerci pour tout très cordialement Jucour
-
-
Bonjour 45jose
Merci de votre réponse
C est avec vos conseils de bypass qui mon permis de réfléchir autrement pour en arriver à ce que j ai réalisé
Je ne sais pas si on pourrait améliorer mais pour le moment ça convient
Peut être en changeant le programmateur qui est plutôt prévu pour ch et ch solaire
Et en affinant le réglage des températuresMerci pour votre écoute et l assistance que vous m avez apporté
Je vous souhaite de passer de bonnes fêtes
Très cordialement Jucour -
-
Bonjour.
Peut etre désirez vous partager avec nous, en postant une image de la réalisation!
-
-
-
