Sujet : Perte de charge multicouche 20/26 sur collecteur 3/4

Bonjour,
j'ai deux questions:
premièrement je souhaitais brancher un tuyau multicouche 20/26 sur un collecteur 3/4 (4 sorties 1/2), les points de puisage étant alimenté par du multicouche 12/16 et 16/20. Je me demande s'il n'y a pas un risque de perte de charge ou de coups de bélier du fait de ce changement de diamètre.

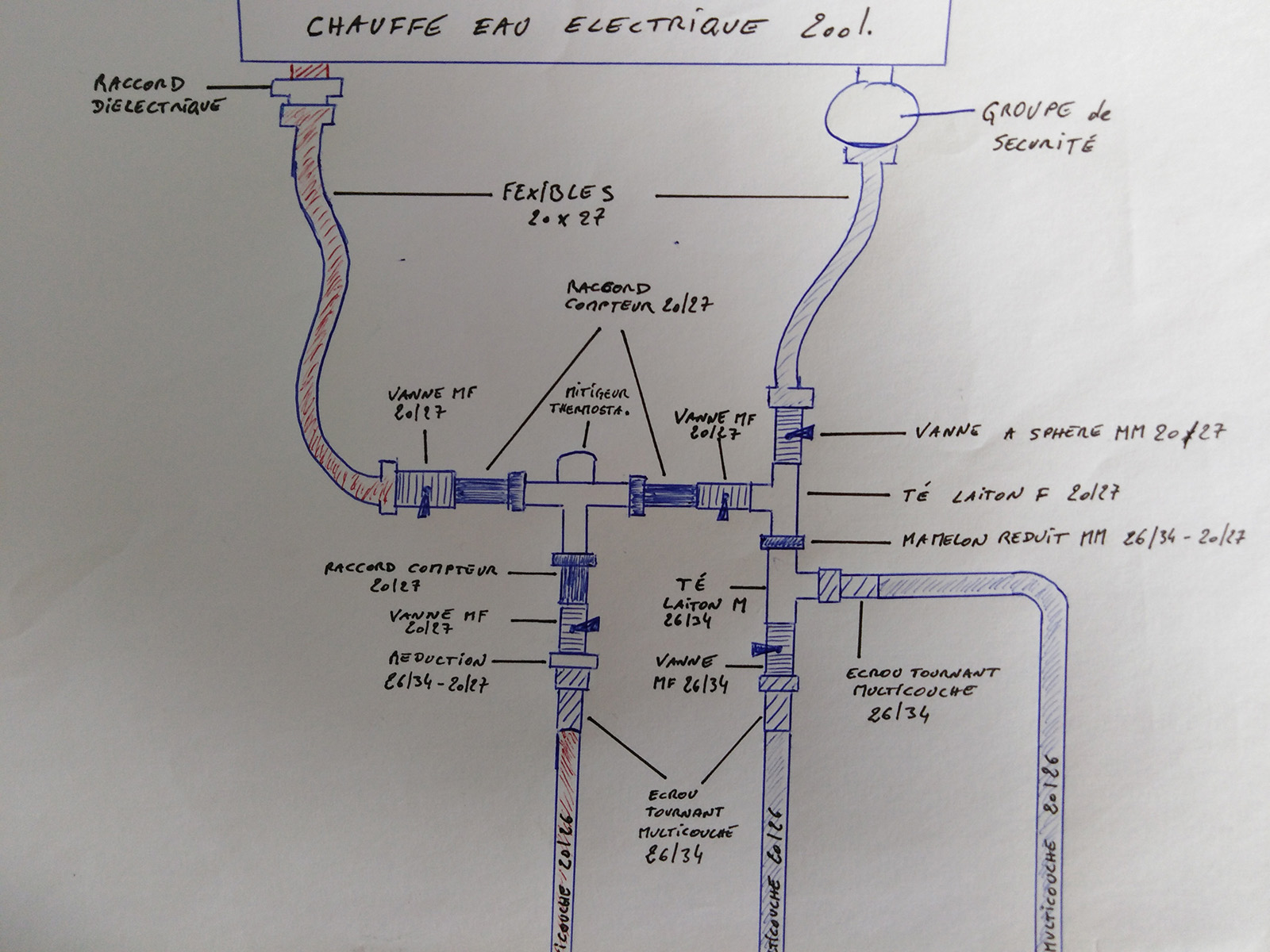

La deuxième question est identique mais concerne le branchement du chauffe-eau électrique. Je joins le schéma. On y voit que le chauffe-eau est connecté à des flexibles 20/27, alors que l'arrivée et la sortie sont des multicouches 20/26.

Pouvez-vous me donner votre avis sur ces deux points ? Merci!

Sujets pièces jointes

Schéma chauffe eau 1600x1200.jpg, 388.84 kb, 1600 x 1200
Schéma chauffe eau 1600x1200.jpg 388.84 kb, 763 téléchargements depuis. 22-11-2018

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Perte de charge multicouche 20/26 sur collecteur 3/4

Pourquoi du 20/26 pour alimentez un chauffe-eau, utilisez vous un groupe de sécurité de grande taille (1 pouce) qu'alimentez vous en eau chaude depuis votre chauffe-eau.

La perte de charge sera plutout provoqué par les composants, groupe, réducteur et vanne thermo, pas par les tuyaux.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de idraulico Dernière modification par idraulico (25-11-2018 14:10:33)

  • Inscrit : 12-05-2018
  • Messages : 39

Re : Perte de charge multicouche 20/26 sur collecteur 3/4

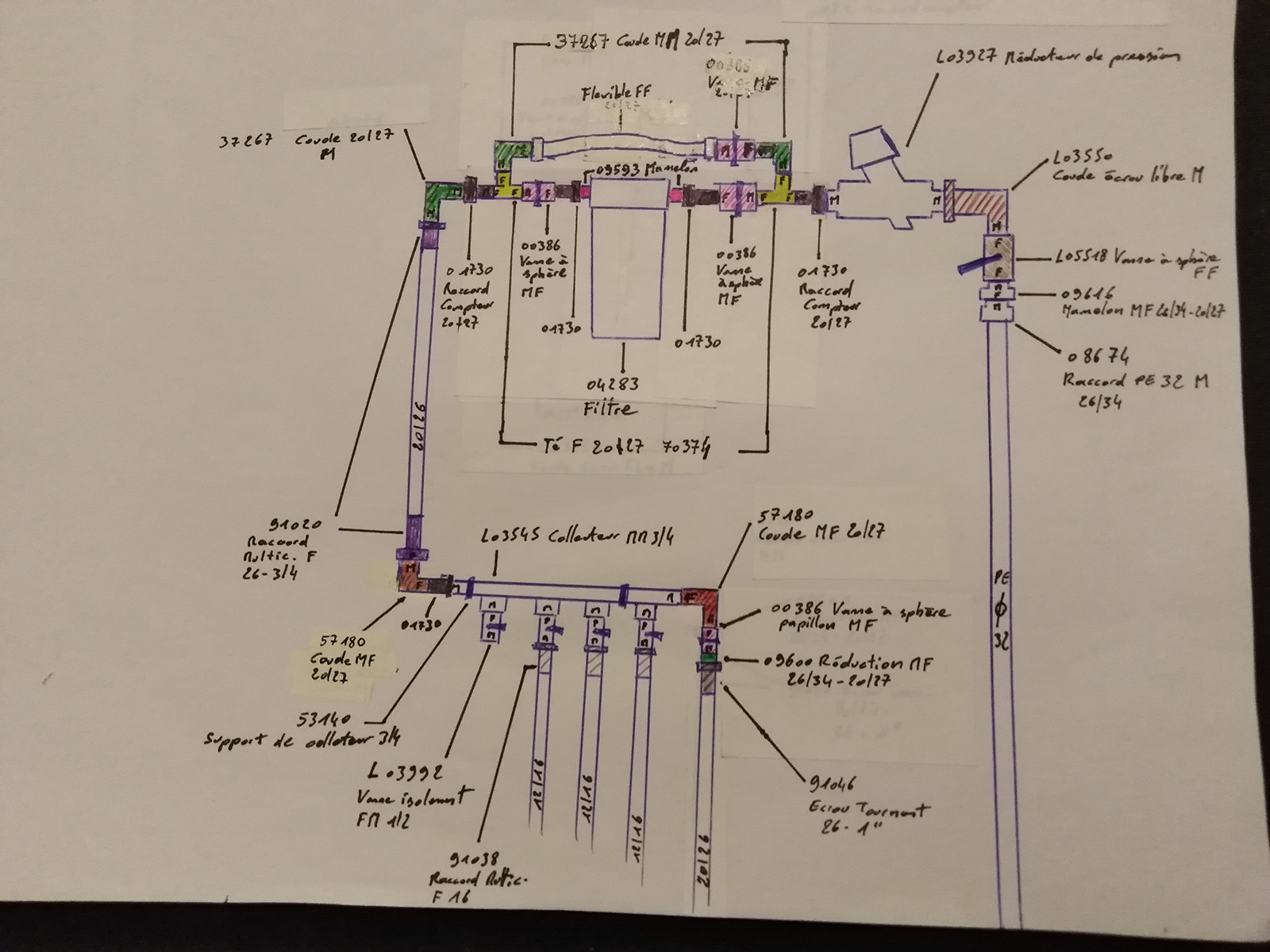

L'arrivée générale est en PE32. Ensuite réducteur de pression, filtre et collecteur (voir le schéma). Au bout de ce collecteur je comptais brancher un tuyau multicouche de 20-26 et l'amener jusqu'au chauffe-eau situé 6 mètres plus loin. Le chauffe-eau alimente un évier, deux douches et deux lavabos. Vous semblez penser que le tuyau est surdimensionné, n'est-ce-pas?

Sujets pièces jointes

arrivée cellier 1600 x 1200.jpg, 348.63 kb, 1600 x 1200
arrivée cellier 1600 x 1200.jpg 348.63 kb, 626 téléchargements depuis. 25-11-2018

Citer Message 3

4 Réponse de idraulico Dernière modification par idraulico (21-12-2018 10:00:43)

  • Inscrit : 12-05-2018
  • Messages : 39

Re : Perte de charge multicouche 20/26 sur collecteur 3/4

Bonjour, donc dans mon cas il semble qu'il n'y ait aucun intérêt à utiliser du diamètre 20-26. Qu'en pensez-vous?
A ce que je comprends il n'y a pas d'intérêt à alimenter un chauffe-eau avec du 20-26, je vais donc rester en 16-20. Ensuite j'ai compris qu'une conduite d'eau chaude surdimensionnée induit une perte thermique plus importante ainsi qu'une plus grande attente à la sortie. Donc je vais alimenter mon collecteur ECS en 16-20, ce dernier est situé à 4 mètres du chauffe-eau. Et puis les tuyaux seront isolés.
Par contre je me pose toujours la question de la pression et du débit, pensez-vous que ceux-ci seront assez confortables? Nous sommes une famille de quatre personnes, il arrive souvent que la douche, la machine à laver et un robinet ou le lave-vaisselle soient utilisés au même moment, y aura-t-il assez d'eau ?
