Sujet : branchement thermostat Nest 3 sur De Dietrich DTG 120

bonjour à tous ,
je viens de changer mon thermostat filaire dont l'écran était HS par un Nest 3. Tout est connecté mais la chaudière DE Dietrich DTG 120 ne réagit pas à la demande de chauffe du thermostat. L'aquastat de la chaudière est réglé sur 3(il fait 12 degrés dehors )et elle est en mode chauffage ).
J'ai repris les branchements du précédent thermostat sur le bornier de la chaudière et ca ne fonctionne pas .La borne 4 de la chaudière est reliée à la borne 2 du Nest et la borne 5 chaudière à la 3 du Nest.
Lorsque j'augmente la température au Nest  en la mettant au dessus de la température ambiante ,j'entends au niveau du heat link un clic mais la chaudière ne démarre pas. La chaudière ne semble etre gérée que par l'aquastat.
Si vous avez une idée pour me dépanner elle sera la bienvenue.
merci de votre aide

Sujets pièces jointes

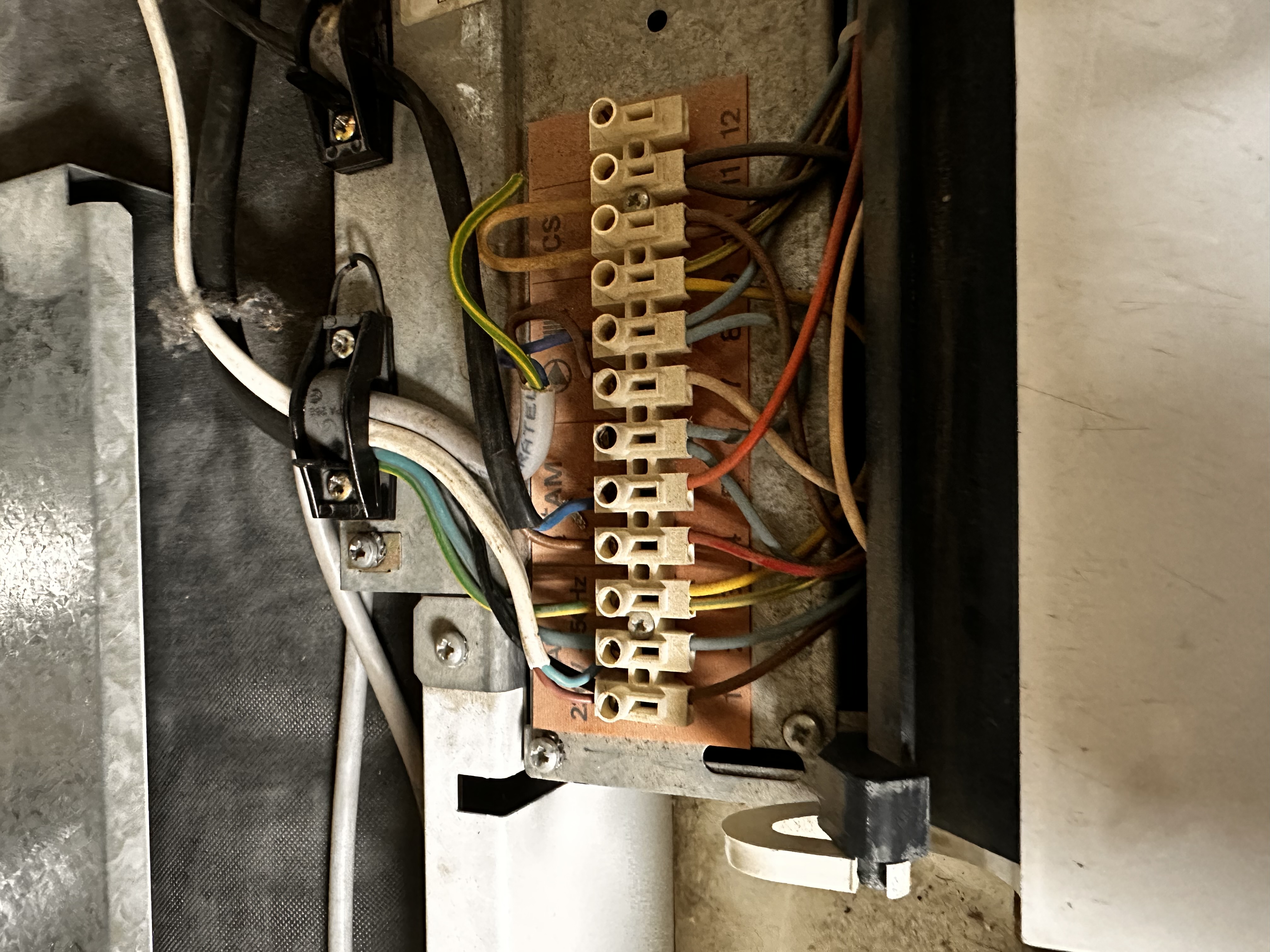

Attachment icône DTG 120.jpg 1.69 mb, 70 téléchargements depuis. 06-11-2022

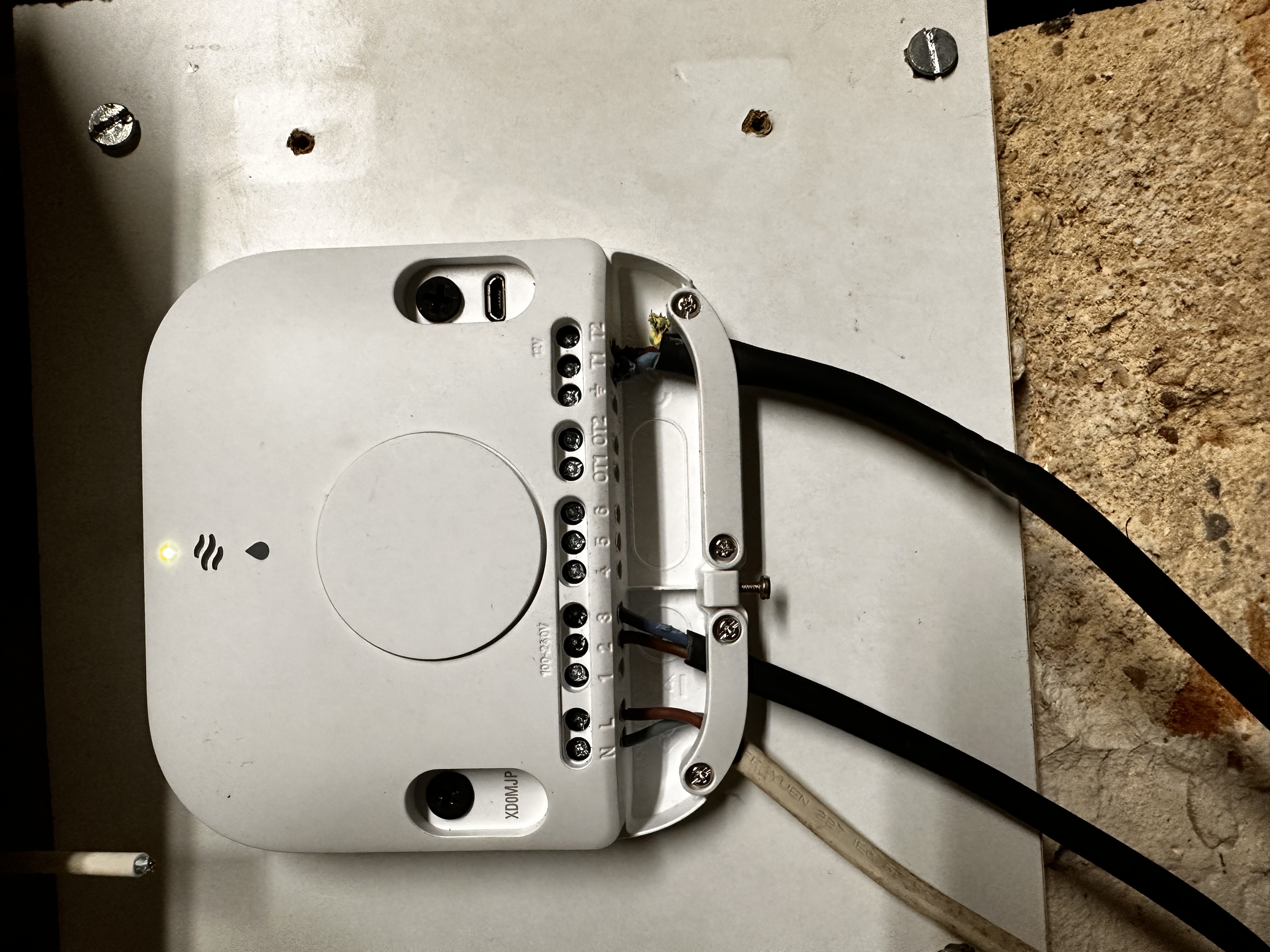

Attachment icône heat link.jpg 1.74 mb, 69 téléchargements depuis. 06-11-2022

Citer Message 1

  • PUB

  • Inscrit : 06-11-2022
  • Messages : 6

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

cabinetlenine a écrit:

bonjour à tous ,
je viens de changer mon thermostat filaire dont l'écran était HS par un Nest 3. Tout est connecté mais la chaudière DE Dietrich DTG 120 ne réagit pas à la demande de chauffe du thermostat. L'aquastat de la chaudière est réglé sur 3(il fait 12 degrés dehors )et elle est en mode chauffage ).
J'ai repris les branchements du précédent thermostat sur le bornier de la chaudière et ca ne fonctionne pas .La borne 4 de la chaudière est reliée à la borne 2 du Nest et la borne 5 chaudière à la 3 du Nest.
Lorsque j'augmente la température au Nest  en la mettant au dessus de la température ambiante ,j'entends au niveau du heat link un clic mais la chaudière ne démarre pas. La chaudière ne semble etre gérée que par l'aquastat.
Si vous avez une idée pour me dépanner elle sera la bienvenue.
merci de votre aide

Sujets pièces jointes

DTG 120.jpg, 1.69 mb, 1672 x 1254
DTG 120.jpg 1.69 mb, 122 téléchargements depuis. 06-11-2022

heat link.jpg, 1.74 mb, 1672 x 1254
heat link.jpg 1.74 mb, 113 téléchargements depuis. 06-11-2022

Citer Message 2

3 Réponse de Darius Dernière modification par Darius (06-11-2022 19:50:53)

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 580

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Bonjour, je crois que j'ai deja vue certaines discussions avec le même soucis, je crois que la chaudière fais sa vie selon l'aquastat tranquillement avec ou sans thermostat, testez de la façon suivante et tenez nous au courant de l'avancement.

Débranchez votre thermostat des borniers sur la chaudière et posez un shunt a la place pour éliminer complètement le thermostat, la chaudière doit démarrer sans le thermostat si elle ne démarre pas c'est que le thermostat n'est pas en cause.

De mémoire je crois avoir lu qu'il fallait piloter le circulateur avec le thermostat mais..........

Après recherche =  https://plombiers-reunis.com/topic977-r … conox.html dernier message de la discussion

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 3

  • Inscrit : 06-11-2022
  • Messages : 6

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

J ai testé en conservant les connexions et en augmentant l'aquastat ; la chaudiere a demarré immediatement .
dans le lien que vous m'avez mis j'ai lu qu'il faudrait essayer de connecter les bornes du th chaudiere aux bornes 1 et 3 du heat link .j'ai juste peur  de tout cramé quen pensez vous ?

Citer Message 4

  • Inscrit : 14-06-2008
  • Messages : 1 195

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Bonjour

Je vous rassure que les bornes 1,2 et 3 du heat link sont les borniers correspondant au thermostat, il n'y a aucun risque a changer de borne ou même relier les fils correspondant au thermostat ensemble vu que le fonction du thermostat est d'ouvir et fermer un contact pour que le signal electrique passe ou ne passe pas d'un fil a l'autre.

De toute façon, dans les schémas du Heat link et est bien marqué que ce sont les borniers 2 et 3 qu'il faut utiliser.

Quand vous augmentez la température de l'aquastat la chaudière démarre, essayez de débrancher le thermostat et essayez a nouveau.

Je crois avoir vu une discussion ou il faut piloter le circulateur avec le thermostat.

Avez vous verifiè si le circulateur tourne?

Citer Message 5

  • Inscrit : 06-11-2022
  • Messages : 6

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Jai vérifié le circulateur il tourne, et en augmentant le curseur du chauffage situé sur la chaudière celle ci démarre.
Jai eu le sav Nest qui me propose de faire un shunt sur le heat link entre la borne L et la borne2 dédiée au thermostat mais sans trop de certitude car il me recommande également de contacter un installateur.
que pensez vous de ce shunt est ce que cestlogique et est-ce que ca pourrait résoudre mon pb ?
merci encore de votre aide

Citer Message 6

7 Réponse de El-Homari Dernière modification par El-Homari (09-11-2022 19:42:32)

  • Inscrit : 14-06-2008
  • Messages : 1 195

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Bonjour.

Contrairement au SAV du NEST je vous déconseille cette opération car vous envoyez du courant sur je ne sais quel composant, et ca peut etre dangereux.

En réalité le thermostat fait deja passer un signal electrique entre les deux bornes, ce signal peut etre de faible puissance ou 230v selon les chaudières.

Je crois avois deja vu d'autres cas ou le thermostat n'avait aucune influence sur le fonctionnement de la chaudière.

Avez vous débranché physiquement le thermostat des borniers de la chaudière pour observer le comportement.

Elle s'allume ou pas? en augmentant le température de l'aquastat? le circulateur tourne ou ne tourne pas avec ou sans le thermostat?

De toute façon le thermostat n'aura aucune influence sur la température de chaudière, elle continuera de fonctionner selon la température programmé sur l'aquastat, l'action du NEST aura pour effet d'activer ou désactiver les circulateur selon les besoins.
Sur les chaudières basse température l'action du NEST agit directement sur le bruleur et sur le circulateur.

Citer Message 7

  • Inscrit : 06-11-2022
  • Messages : 6

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

J'ai testé les bornes de la chaudière dédiées au thermostat ambiance ,les 2 flèches correspondent à du 220 et les bornes correspondantes sur le heat link également .
en débranchant le th, la chaudière réagit comme avec le heat link branché cest à dire quelle fonctionne avec l'aquastat.
...mystère

Citer Message 8

  • Inscrit : 14-06-2008
  • Messages : 1 195

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Comme je disais plutôt le thermostat n'a aucune influence sur la chaudière, il faudra conditionner l'alimentation du circulateur avec le thermostat, car je pense qu'il n'y a pas d'autre solution.

Du moins j'ai vu d'autres discussions sur ce sujet et pour le moment personne n'as encore trouvé.

Citer Message 9

  • Inscrit : 06-11-2022
  • Messages : 6

Re : branchement thermostat Nest 3 sur De Dietrich DTG 120

Un installateur NEST passe semaine prochaine je vous tiens informé.
Merci de votre aide
