Cuisinière a bois bouilleur alfa erm 27 (Page 1 sur 2)

Si je comprends ton récit tu voudrais alimenter ton bouilleur avec l'eau de ville pour qu'elle chauffe puis l'envoyer dans un ballon de stockage.

Dans la réalité ce n'est pas comme ça que ça fonctionne.

Pour bien faire tu dois faire un circuit fermé qui boucle dans ton bouilleur et qui passe dans un ballon préparateur pour réchauffer l'eau sanitaire, l'eau qui boucle dans le bouilleur elle n'est pas de qualité alimentaire.

Va voir ici dans cette rubrique, il y a plein d'exemples de cuisinières, chaudières bois, c'est le même principe pour tous les foyers a combustible solide.

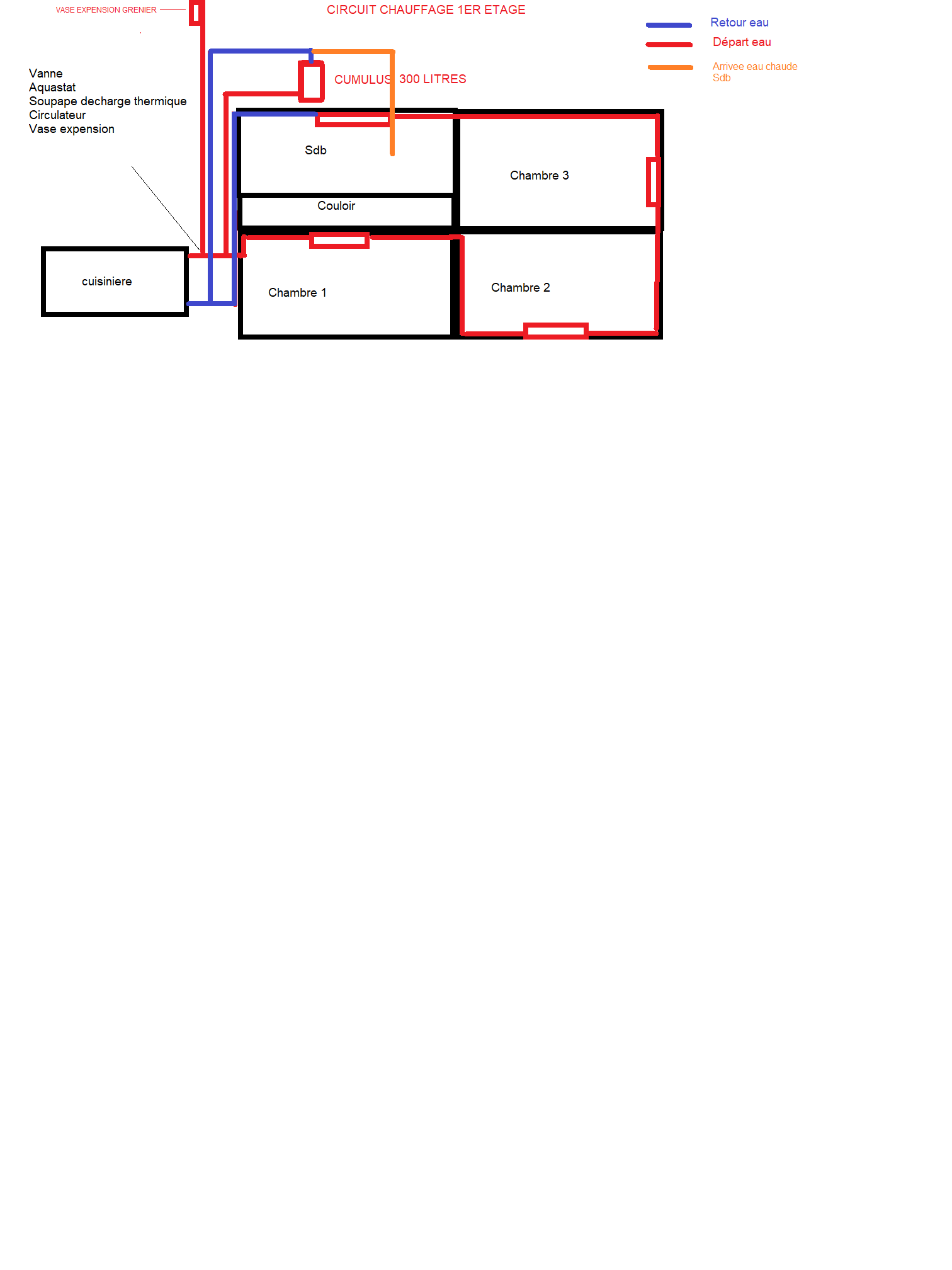

Tu t'inspire d'un des exemples, tu te fais un petit dessin même a main levé, tu le joints a ton message puis nous t'aiderons a le corriger gratuitement.

Attention: un bouilleur est une bombe authentique s'il n'est pas installé correctement, alors fais attention a ne pas mettre ta famille en danger.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main...
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

J'en profite pour vous mettre la notice de l'appareil

bonjour

Je sais pas sur quels critères vous avez sélectionné ce type de chauffage et surtout sa puissance.

Cette cuisinière ne peut pas fonctionner sans eau pour le chauffage, donc en été il faut dissiper cette chaleur de 14kw/heure vers quelque part et en plus quand vous allez vous en servir elle va aussi dégager 6kw/heure dans l'air de la pièce où elle sera installée.

En regardant la fiche technique, j'ai aussi remarqué un autre point, pour qu'elle fonctionne correctement il lui faut une dépression de -20PA, c'est beaucoup, (a titre de comparaison le tirage minimum pour une chaudière gaz est de -3PA)
Il faudra donc bien veiller sur la bonne réalisation de l'évacuation des fumées.

Par contre il manque un autre point technique, c'est la capacité de charge (en kg) du foyer, c'est important pour calculer le volume d'eau du ballon d'hydro accumulation.

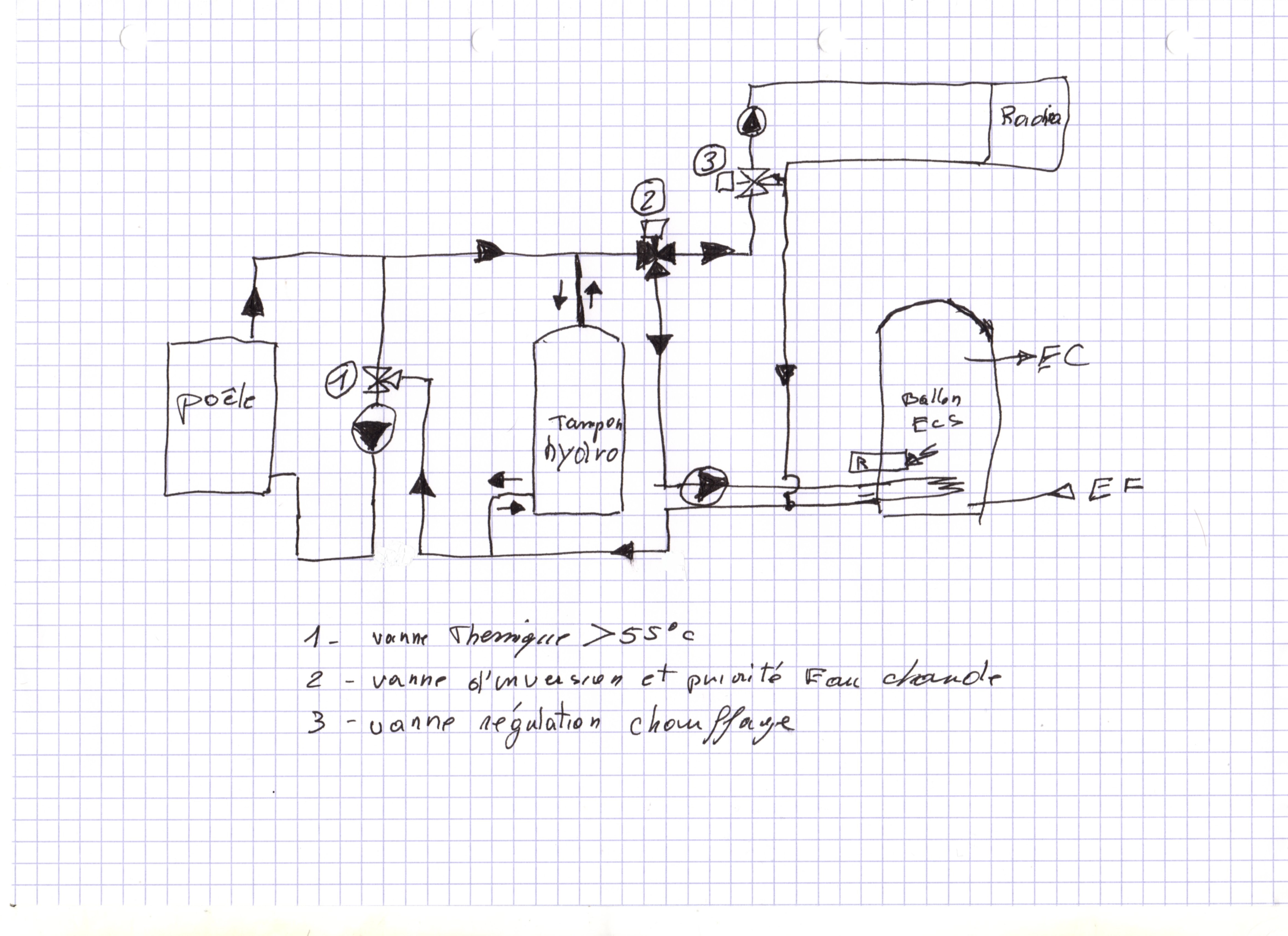

Le schéma de l'installation de cette cuisinière doit comporter un ballon d'hydro accumulation, capable de stocker l'énergie dégagée par la charge complète du foyer, ceci pour le fonctionnement en été mais aussi en hiver, pour le surplus de chaleur dégagée dans l'eau si les radiateurs sont à l'arrêt.

re

Je conseille de mettre un ballon hydro même s'il est plus petit que nécessaire puisqu'il y a beaucoup de besoins potentiels, le ballon permet l'utilisation de la cuisinière même au cas (improbable) qu'au moment où elle est allumée, il n'y ait pas de besoin de chauffage ou d'ecs.
par contre pour chauffer les cumulus il faut qu'ils soient mixtes (électriques et équipés d'un serpentin)

La puissance de 14kw/h permet de monter la température d'un cumulus de 300litres de 40°c en 1 heure

nota: le diamètre du conduit de fumée doit être de 160mm intérieur et avec une hauteur minimum de 7 mètres, s'il est moins haut la section passe à 200mm
