Sujet : avis installation sanitaire multicouche + cuivre

Bonjour,

Nous rénovons notre maison des années 60 et je m'occupe de la plomberie. Après quelques semaines à lire les règles et forums sur ce site (mille merci pour cette mine d'informations), je souhaiterais avoir des avis sur mon schéma d'installation.
Avant quelques infos importantes :
1/ Arrivée en tuyau PE 14/20 enterré --> c'est limitant pour la suite mais non envisageable pour nous à court-moyen terme de le changer
2/ la question principale que je me pose au sujet de l'acheminement de l'eau froide jusqu'au chauffe -eau :
- soit comme sur le schema en TMC 20 - 2,5 qui part en bout de collecteur et qui se divise avant le chauffe eau avec un té + collecteur secondaire
- soit avec section dédié en TMC 20-2,5 qui part en bout de collecteur et je rajoute une sortie en 16 sur le collecteur primaire pour approvisionner le collecteur secondaire
- soit une des deux options ci dessus mais en TMC 16-2 ... étant donné que mon arrivée est en PE 14/20
Dans mon entourage, non spécialiste, les avis divergent ...

Merci d'avance pour vos conseils sur les corrections que je pourrais apporter.

Sujets pièces jointes

schema plomberie multicouche + cuivre metré.jpg, 505.07 kb, 2000 x 1125
schema plomberie multicouche + cuivre metré.jpg 505.07 kb, 195 téléchargements depuis. 08-01-2022

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : avis installation sanitaire multicouche + cuivre

Bonjour, je me prononcerais sur votre schéma, mais avant pouvez vous me dire ce que c'est du TMC car je ne connais pas ce matériel

Personnellement je connais du
Acier
cuivre
acier inoxydable
PER
plimoute ou socarex ou encore polyéthylène
Hydronil
Multicouches
PPR
HTA - PVCc

Merci d'éclairer ma lanterne sur ce sujet

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 06-01-2022
  • Messages : 5

Re : avis installation sanitaire multicouche + cuivre

Mes excuses, je n'ai pas précisé que tous les tuyaux de diamètre 20 et 16 (extérieur) sont des Tuyaux MultiCouche (TMC dans mon charabia). Les diamètres 12 sont du cuivre car mon fournisseur local m'a dit que le 14 en multicouche n'existait pas...

Citer Message 3

  • Inscrit : 06-01-2022
  • Messages : 5

Re : avis installation sanitaire multicouche + cuivre

Et je m'étais inspiré d'un schéma où les multicouches étaient désignés par "diamètre extérieur - épaisseur " . D'où pour multicouche 20 il est indiqué "TMC 20-2,5" et pour le 16 il est indiqué "16-2" . Mais bon je suis d'accord que cela alourdit et que ce qui compte c'est de connaître le diamètre extérieur et le type de tuyau, mes excuses, j'espère que cela ne perturbe pas trop ...

Citer Message 4

  • Inscrit : 06-01-2022
  • Messages : 5

Re : avis installation sanitaire multicouche + cuivre

Darius a écrit:

Bonjour, je me prononcerais sur votre schéma, mais avant pouvez vous me dire ce que c'est du TMC car je ne connais pas ce matériel

Personnellement je connais du
Acier
cuivre
acier inoxydable
PER
plimoute ou socarex ou encore polyéthylène
Hydronil
Multicouches
PPR
HTA - PVCc

Merci d'éclairer ma lanterne sur ce sujet

Sujets pièces jointes

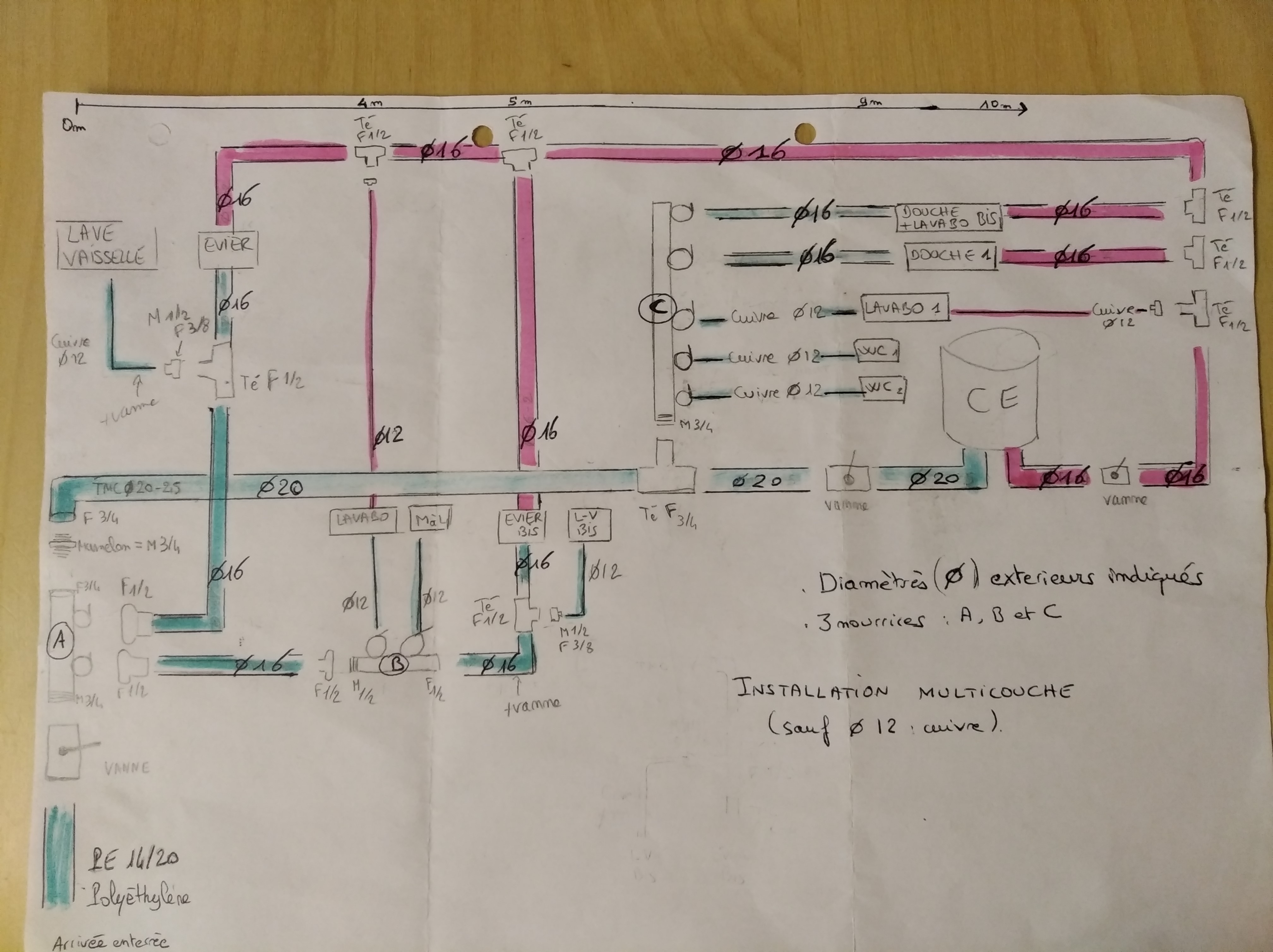

Attachment icône schéma multicouche.jpg 1.07 mb, 80 téléchargements depuis. 09-01-2022

Citer Message 5

6 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : avis installation sanitaire multicouche + cuivre

Bonjour.

Comme vous avez deux douches il est préférable de passer au diamètre supérieur entre l'arrivée et la distribution C, soit un diamètre 20/26
vous alimentez votre chauffe-eau en 16/20 et vous sortez du chauffe-au en 16/20 jusqu’à chaque douche.
Douches et baignoires doivent être alimentés avec un diamètre interne de 13mm le tuyau de 12/16 ne réponds pas a cette exigence.

Personnellement je continuerais avec du 16/20 jusqu'au té de division des deux éviers, car si vous utilisez les deux en simultanée vous risquez une baisse d'eau chaude importante.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 6

  • Inscrit : 06-01-2022
  • Messages : 5

Re : avis installation sanitaire multicouche + cuivre

Bonjour,
Merci pour votre avis et conseils, je suis rassurée que vous n'ayez pas relever d'incohérences sur la partie eau froide du fait du petit diamètre à l'arrivée avec ce tuyau poly étylene 14-20.
Je vais vous suivre en passant au diametre 20 apres le chauffe eau. J'étais restée sur du 16 pour limiter les pertes de chaleur entre le chauffe eau et la cuisine (10m) mais c'était sans compter les 2 douches d'avant.
Encore merci pour le sérieux de ce site et de ceux qui le font vivre
