Sujet : Avis sur plan réseau sanitaire en Multicouche

Bonjour,

Nous allons bientôt emménager dans notre première maison qui date des années 50/60. Bien-sure tout est dans son jus, nous allons donc tout refaire de A à Z.

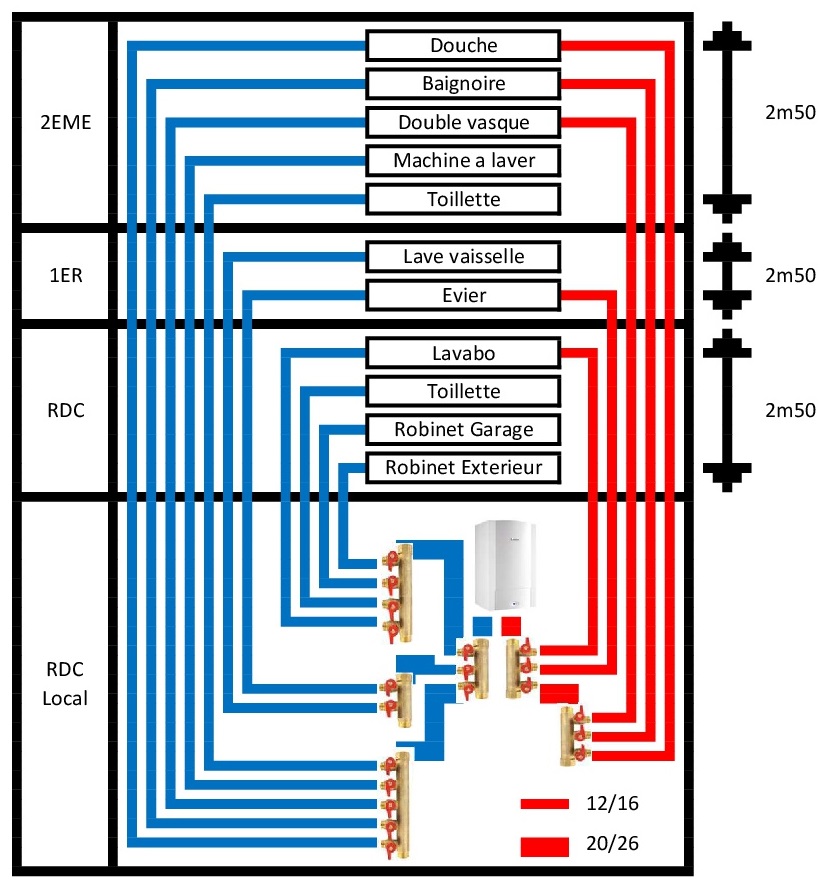

Nous aimerions donc vos avis sur le schéma ci-joint car nous sommes parties sur un réseau pieuvre (qu'on a pas beaucoup vue sur le forum) afin d'avoir toutes les vannes dans un même local. La maison étant exiguë, nous pensons que le plus simple serait ainsi afin de ne pas avoir de trappe pour accéder au vannes à chaque étage.
Nous avions également peur des différences de débit si on était partie sur un système classique (à tord ?).

Sinon sympa le fofo, on regarde aussi pour le schéma du chauffage.

Sujets pièces jointes

SchemaPlomberie-001.jpg, 197.62 kb, 831 x 887
SchemaPlomberie-001.jpg 197.62 kb, 266 téléchargements depuis. 23-08-2018

2

Re : Avis sur plan réseau sanitaire en Multicouche

Bonjour.

Oui c'est faisable, mais vous aurez une quantité trop importante de tuyaux qui vont arriver au sous sol.
A mon avis une alimentation pour chaque étage avec des nourrices de distribution serait peut être plus économe et mieux gérable a l'installation. Toutefois c'est parfaitement faisable comme vous avez dessiné.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Avis sur plan réseau sanitaire en Multicouche

Bonjour,

Merci pour ce retour.

Effectivement ça va faire pas mal de tuyaux surtout qu'on fait tout passer dans les murs...

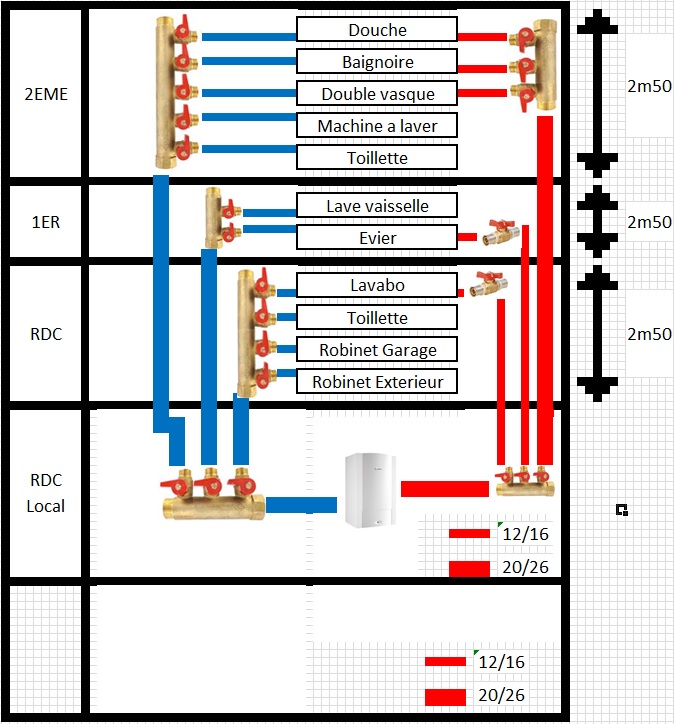

La version suivante fonctionnerait-elle ?

J'ai peur de perdre du débit si on utilise deux appareils en même temps d'un étage à l'autre.

Sujets pièces jointes

SchemaPlomberie-002.jpg, 167.25 kb, 674 x 724
SchemaPlomberie-002.jpg 167.25 kb, 292 téléchargements depuis. 10-09-2018

Re : Avis sur plan réseau sanitaire en Multicouche

Petit up ?

5

Re : Avis sur plan réseau sanitaire en Multicouche

C'est bien. Mais pas besoins de 20/26 du 16/20 suffit.
Quoi que vous fassiez il y aura presque toujours une baisse de débit lors de l'utilisation de plusieurs points en simultanée.

Bien souvent ce ne sont pas les diamètres des tuyaux qui sont en cause, mais les composants de l’installation, réducteur de pression, clapet anti-retour ou anti-pollution.
