Sujet : Avis sur plan réseau sanitaire en multicouche

Bonjour à tous,
j'ai décidé de me lancer dans la réfection totale de mon installation d'eau sanitaire.
J'ai longuement parcouru votre forum et cela m'a permis d’élaborer un plan !

Je pars sur du multicouche de chez COMAP avec raccords à sertir.
Les nourrices sont des 20/27 avec départs en 15/21 (vannes incluses)

J'aimerais obtenir des avis et des conseils sur mon plan svp smile
notamment au niveau de mes diamètres et sur l'utilisation de nourrices secondaires...

Merci !
Yann

Sujets pièces jointes

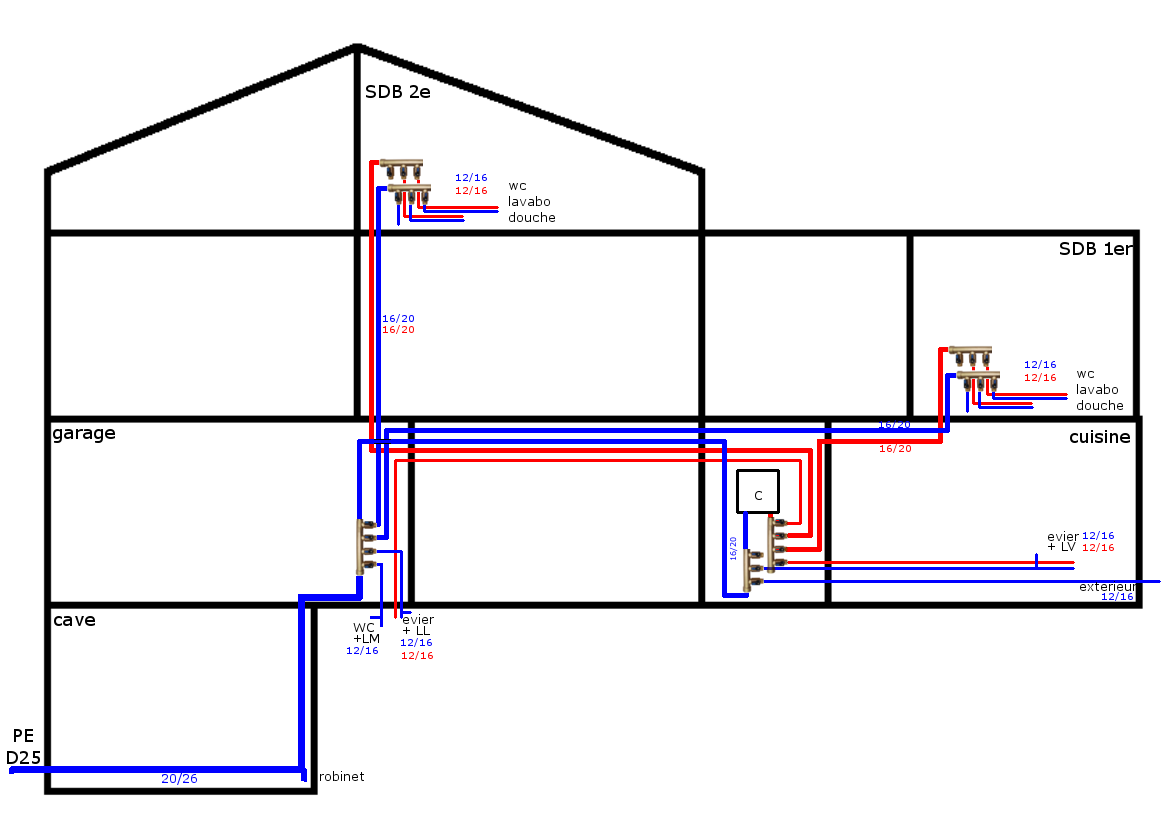

EFS-ECS2.png, 55.89 kb, 1169 x 826
EFS-ECS2.png 55.89 kb, 132 téléchargements depuis. 22-08-2017

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour.

Le schéma est tres bien.

Les diamètres sont visibles a partir de cette discussion:  https://www.plombiers-reunis.com/topic3 … ation.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour Niel, bonjour à tous,

Le schéma précédent me posait problème, notamment au niveau des nourrices principales..je n'ai pas pu trouver de nourrice avec du 20/27 en départ.. hmm

M'inspirant d'autres schémas et de topics sur le forum, je suis parti sur une 2e solution, avec des tés.

Vous ne voyez rien de choquant ou d'erreur sur ce  nouveau schéma ?
Je compte passer à la réalisation très rapidement !

merci

Sujets pièces jointes

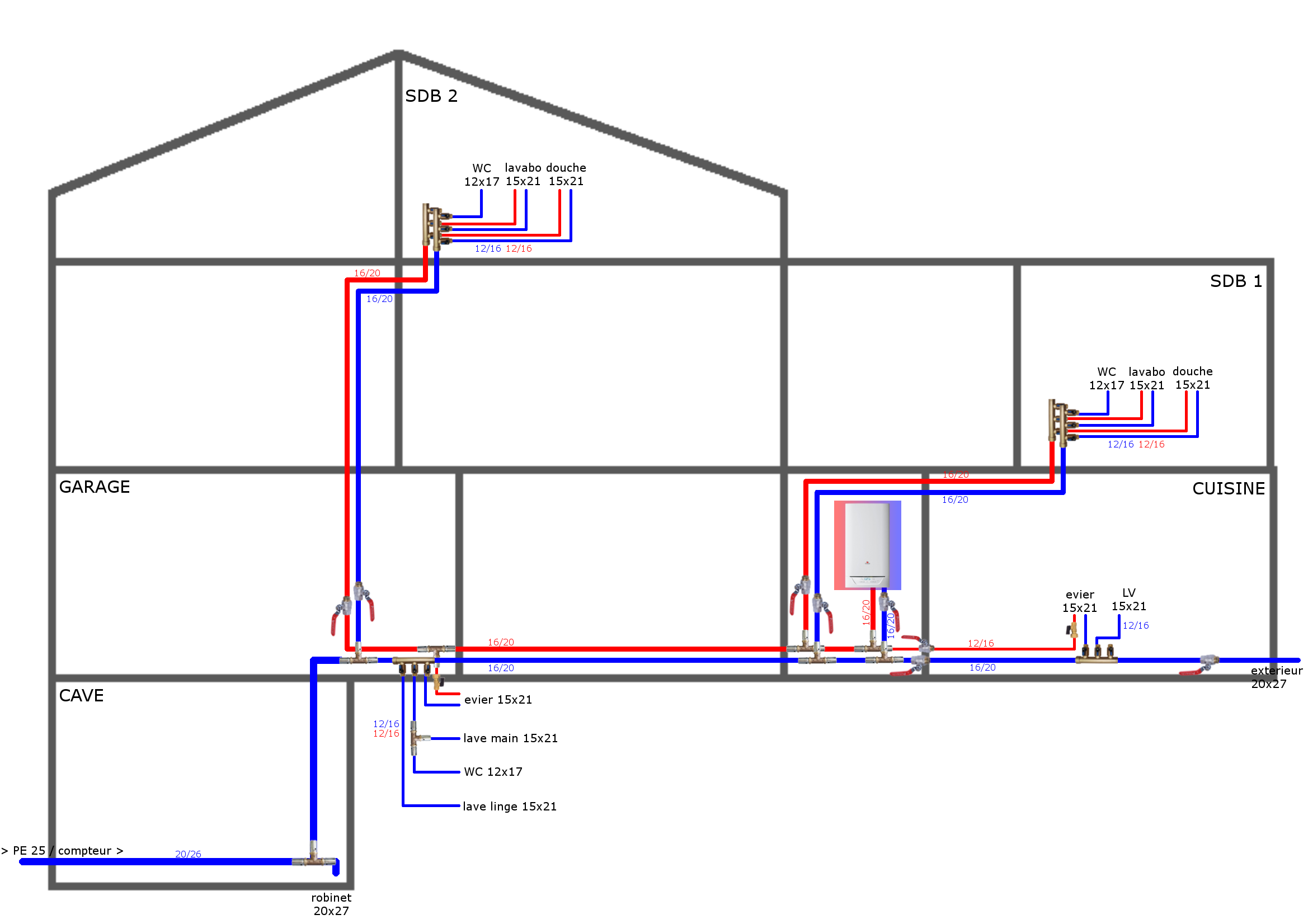

EFS-ECS-Tés.png, 192.8 kb, 2338 x 1652
EFS-ECS-Tés.png 192.8 kb, 163 téléchargements depuis. 24-08-2017

4

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour.

Je trouve que c'est top sauf sur le point suivant.

Il est préférable de poser les nourrices intermédiaires avec des tés au lieu de le poser en parallèle.
Pour des raisons de maintenance, si vous devez intervenir sur une nourrice, vous n'avez pas besoin de couper toute la colonne après la nourrice.
Schémas ici: https://www.plombiers-reunis.com/post12465.html#p12465

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

5 Dernière modification par YS (24-08-2017 16:23:55)

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour Dani,

J'ai pris en compte votre remarque et est isolé la nourrice dans le garage.
Merci pour vos commentaires  !

Autre question, est ce possible de sertir les raccords Comap en TH avec le genre de pinces manuelles que l'on peut trouver pour 100 ou 150€ en GSB ou sur des sites internet, ou est ce préférable d'avoir une sertisseuse Comap ?
idem pour le coupe tube et calibreur/ebavureur ?

merci !

je reposte le schéma à jour, avec quelques changements dus à la config de ma maison (je passe dans les plafonds du RDC)

Sujets pièces jointes

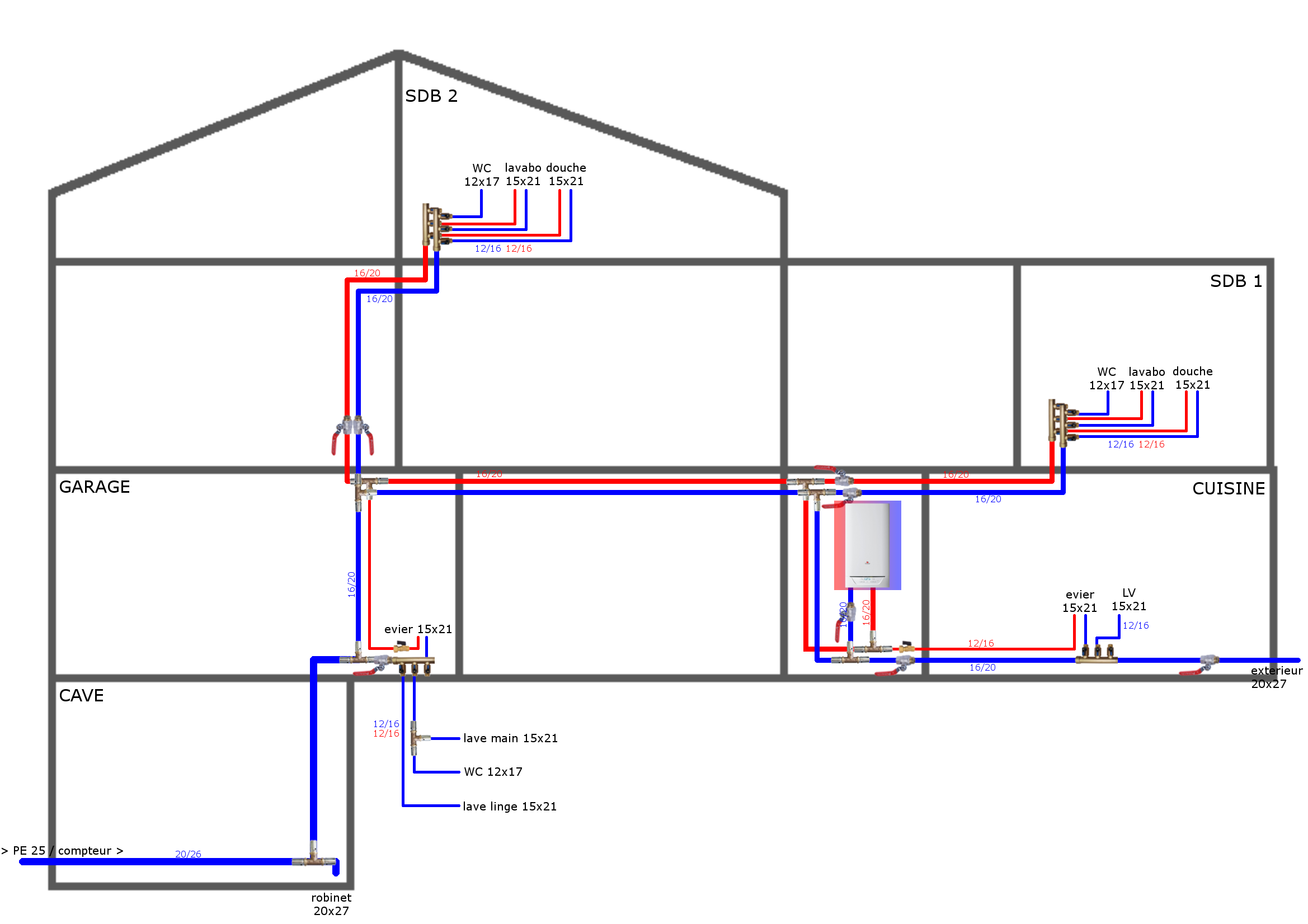

EFS-ECS-Tés.png, 199.9 kb, 2338 x 1652
EFS-ECS-Tés.png 199.9 kb, 137 téléchargements depuis. 24-08-2017

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Avis sur plan réseau sanitaire en multicouche

Certains fabricants proposent plusieurs modèles de raccords, U, TH, H, V etc...

Il faut savoir quelle mâchoire équipe la pince que vous désirez acheter et et est la compatibilité des raccords que vous désirez utiliser.

Il faut que les deux soient compatibles.

https://www.plombiers-reunis.com/topic5 … arque.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

7 Dernière modification par YS (08-09-2017 09:00:15)

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour à tous,
Grace à vos conseils, j'ai enfin commencé la mise en œuvre de ma plomberie !

Je me suis procuré une sertisseuse automatique Rothenberger avec les mâchoires TH qui vont bien... aucun pépin sur le sertissage du D26 et du D20.

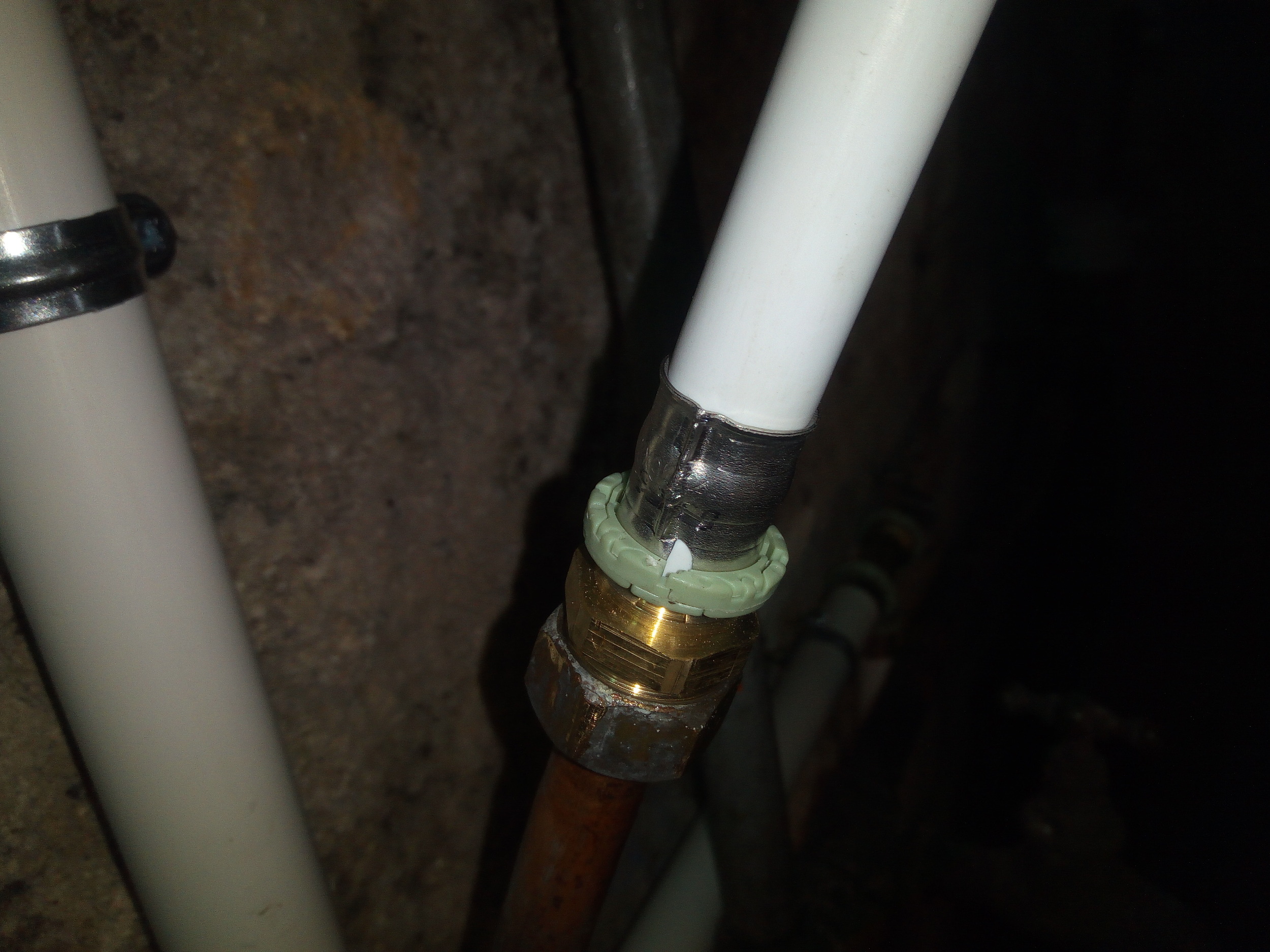

Par contre sur le D16, après sertissage, un pli apparait sur la bague en alu..ce qui me laisse penser à une anomalie.. (en zoomant sur la photo on voit bien le pli)

J'ai effectué un petit essai et mis le tout en pression depuis maintenant 30 minutes..toujours pas de fuites. Est ce que vous avez déjà vu ce genre de problème svp ?

Merci,
Yann

Sujets pièces jointes

IMG_20170908_094858.jpg, 821.12 kb, 2500 x 1875
IMG_20170908_094858.jpg 821.12 kb, 115 téléchargements depuis. 08-09-2017

8

Re : Avis sur plan réseau sanitaire en multicouche

Il n'y a aucun probleme avec le pli.

ça ne lâchera pas et le sertissage sera aussi fiable qu'un autre sans le pli.

n’hésitez pas a partager vous images avec nous.
Cordialement

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

9

Re : Avis sur plan réseau sanitaire en multicouche

Merci Dani !

N'ayant de toute façon pas vraiment le choix, j'ai serti tous mes D16..
Je m'apprête à faire la mise en eau cet aprem !

Je vous ferait un compte rendu, avec photos wink

10

Re : Avis sur plan réseau sanitaire en multicouche

Bonjour à tous,
Voici le bilan des opérations :

- sertissage ok : aucune fuite (ouf!)
- quelques fuites sur des raccords à visser avec du teflon, je suis passé à la filasse et plus de problème

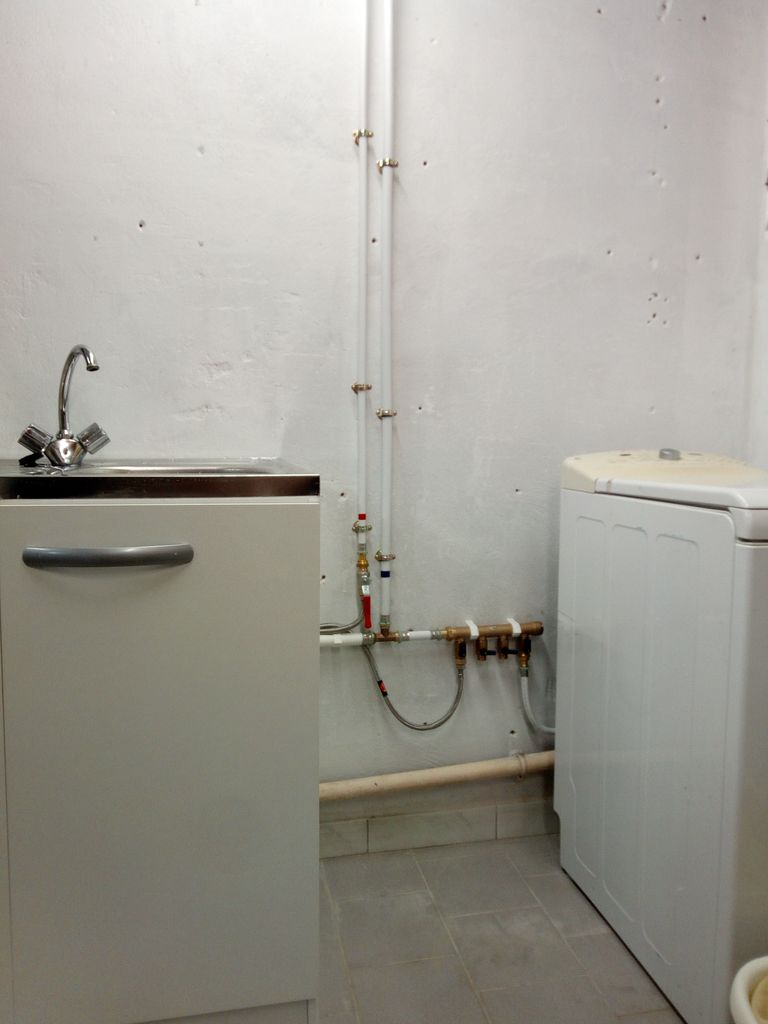

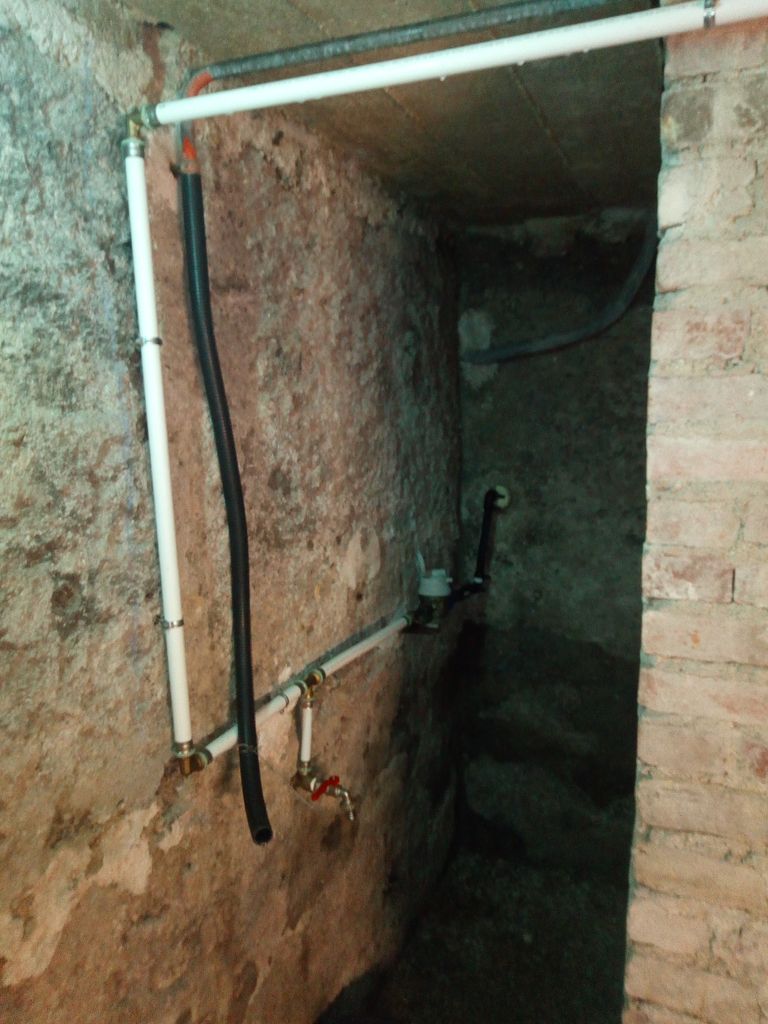

Voici quelques photos : l’arrivée d'eau/compteur dans la cave, le passage par le garage (évier + LL)

Sujets pièces jointes

IMG_20170908_174958_resultat.jpg, 116.75 kb, 768 x 1024
IMG_20170908_174958_resultat.jpg 116.75 kb, 116 téléchargements depuis. 11-09-2017

IMG_20170910_123612_resultat.jpg, 58.39 kb, 768 x 1024
IMG_20170910_123612_resultat.jpg 58.39 kb, 116 téléchargements depuis. 11-09-2017

11

Re : Avis sur plan réseau sanitaire en multicouche

L'emplacement de la chaudière (reste à passer le gaz), avec eau sanitaire en bas, vannes en attente pour la future cuisine à droite (et alimentation temporaire d'un évier) et chauffage à raccorder à gauche

Et la salle de bain du 1er : wc, lavabo, douche à gauche, radiateur à droite.

Merci pour votre aide,
Yann

Sujets pièces jointes

IMG_20170908_175549_resultat.jpg, 95.34 kb, 1024 x 768
IMG_20170908_175549_resultat.jpg 95.34 kb, 99 téléchargements depuis. 11-09-2017

IMG_20170910_123729_resultat.jpg, 68.72 kb, 768 x 1024
IMG_20170910_123729_resultat.jpg 68.72 kb, 106 téléchargements depuis. 11-09-2017

12

Re : Avis sur plan réseau sanitaire en multicouche
