Sujet : [Schéma] Chauffage + sanitaire (cuivre/acier) vers Multicouche

Voila j'ai actuellement une installation de chauffage en acier noir avec chaudière Gaz 25Kw et le sanitaire en cuivre.

Je voudrais changé l'installation chauffage acier pour du multicouche avec de nouveau radiateur en aluminium et par la suite le sanitaire qui veilli mal et qui est a mon avis pas correct niveau diamètre.

J'ai fait un schéma de l'installation actuel pour savoir sur quel diamétre je doit m'orienté pour le multicouche.

Pourriez vous m'aider pour les diamètre correct sur toutes l'installation ?.

J'ai posté le Schéma de mon installation d'origine et celle prévu en multicouche

Merci.

Sujets pièces jointes

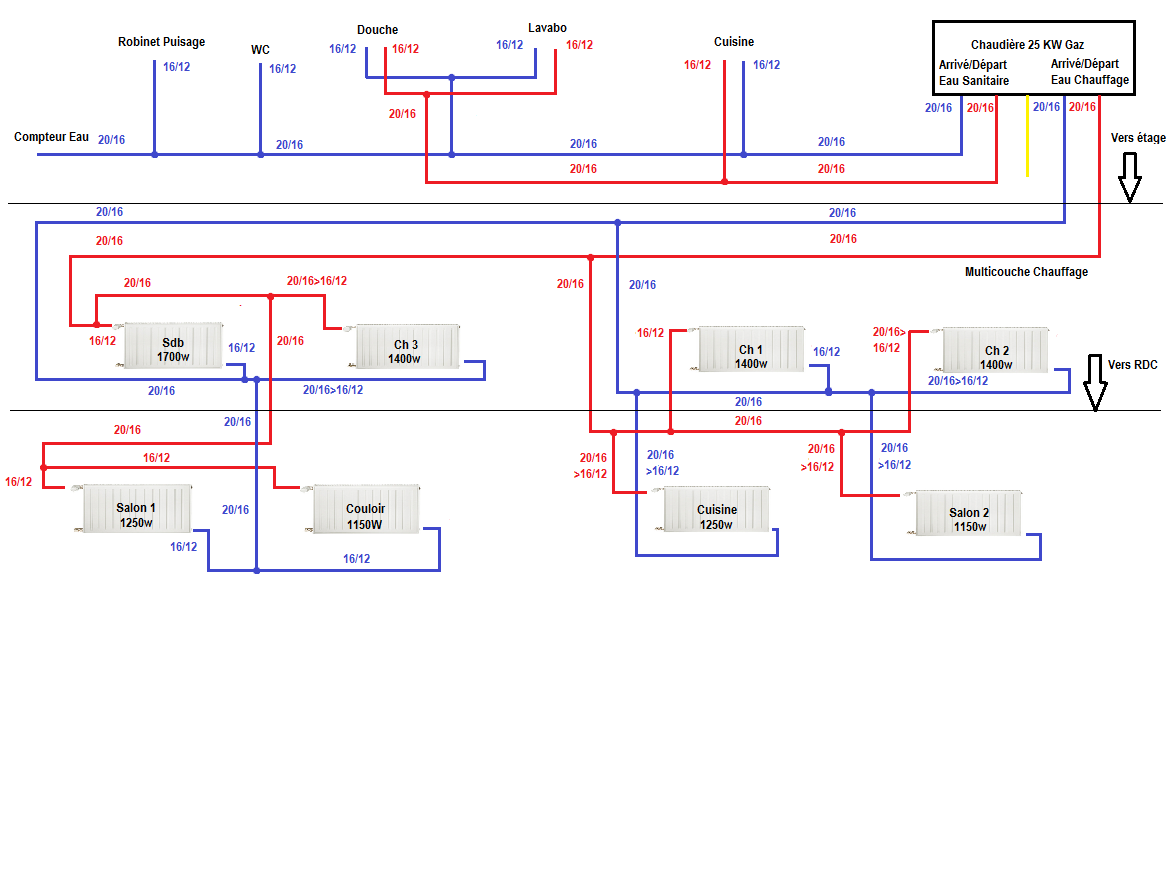

Plan Chauffage Sanitaire Maison Multicouche V1.png, 116.46 kb, 1176 x 882
Plan Chauffage Sanitaire Maison Multicouche V1.png 116.46 kb, 494 téléchargements depuis. 22-02-2017

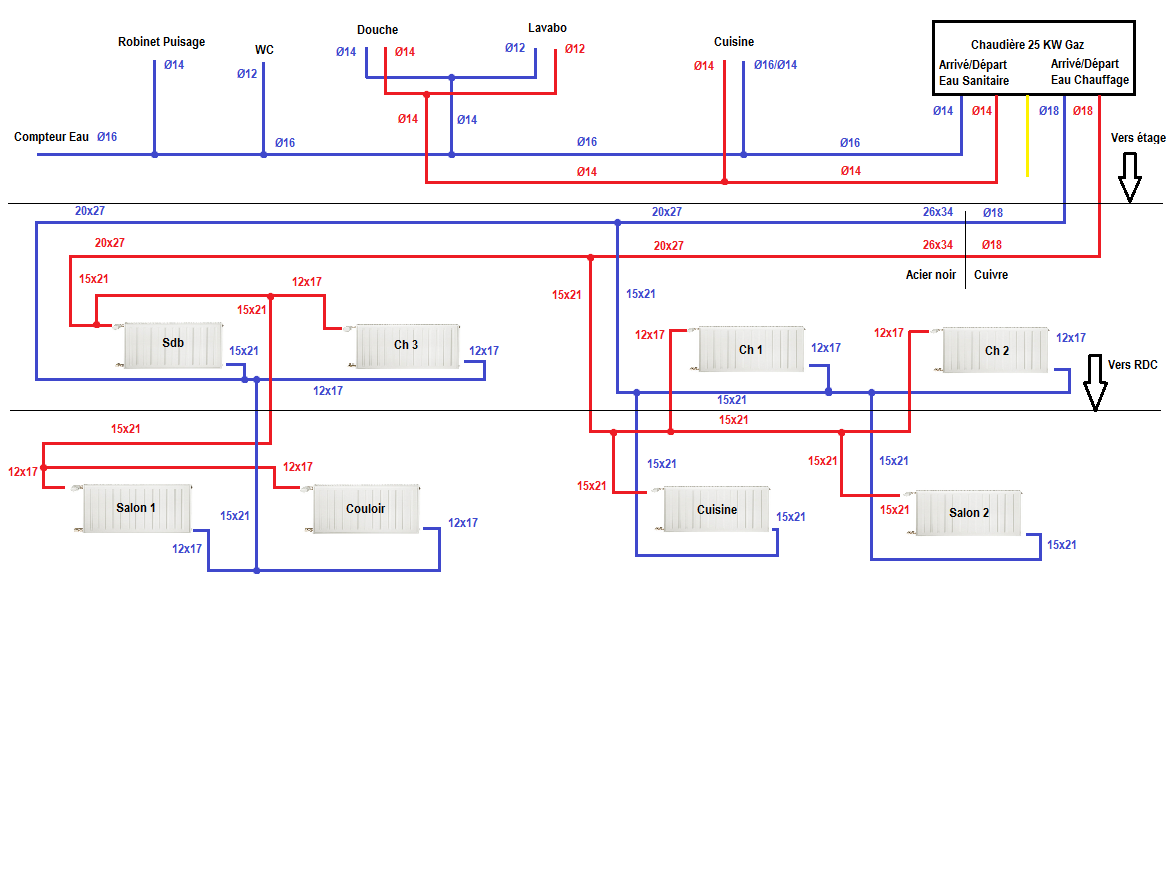

Plan Chauffage Sanitaire Maison origine V1.png, 112.18 kb, 1176 x 882
Plan Chauffage Sanitaire Maison origine V1.png 112.18 kb, 272 téléchargements depuis. 22-02-2017

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2

Re : [Schéma] Chauffage + sanitaire (cuivre/acier) vers Multicouche

Bonjour.

Partie chauffage

Premièrement pas de multicouche sur le gaz, malgré qu'il existent des marques compatibles avec le gaz, je ne pendrais pas le risque de faire du gaz avec autre chose que du tuyau rigide, apparemment il existe de l'inox annelé et souple qui peut être posé sans soudures, faites un tour chez un fournisseur pro pour voir ce q'ils vous proposent.

Pour le schéma je pense que c'est bien, mais je sortirais peut être de la chaudière en 20:26 jusqu'au premier té pour dériver en deux branches de 16/20 alimentant chacune les 4 radiateurs en 12/16 chacun.
Lorsqu'il y a plus d'un radiateur vous utilisez du 16/20.

Eau potable

Les diamètres sont bien, mais si vous posez un réducteur de pression il est préférable de faire une poussé en 20/26 tout de suite après compteur jusqu’à dépasser la douche.
Ainsi je vous conseille de piquer le robinet extérieur avant le réducteur de pression cela vous permettras d'avoir beaucoup de débit sans pénaliser la maison.
