Sujet : Régulation Chappe luna platinium

Bonjour à tous
je possède une chaudière , LUNA PLATINUM + HTE 2,33 FFH GN (gaz de ville )

je possède un Régulateur de chauffage CHAPPEE ref C7108484 Classe V Récepteur 5 LEDS intégrable permettant l'utilisation du tableau de commande de la chaudière en commande à distance sans fil avec sonde d'ambiance de compensation

Sonde extérieure incluse de série.

depuis l'installation de la chaudière ,  nous n'arrivons pas a avoir un confort de chauffe , malgré les vérifications de réglage de la sonde de régulation ,  la température affiché ou demandé n'est jamais respecté :

consigne demandé 20°C
température ambiante après consigne 23°C

temps de latence  du thermostat plus de 200 seconde avant actualisation de la température , (j'ouvre une fenêtre = 18 dans la maison le thermostat affiche 20)

j'ai donc vérifié la communication Radio ,  tout a l'air de fonctionné normalement ,

j'ai donc repris mon vieux Tybox 117 en contact sec avec paramétrage  voir page 18 du lien ci dessous , pouvez vous me dire si il n'y a que les paramètre p18 a modifier

http://conceptchauffage.free.fr/index_f … atinum.pdf

j'aimerais remettre par la suite  en service ma sonde de régulation mais avant tout comprendre pourquoi tant de latence et tant d'inconfort

merci d'avance

j

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 465

Re : Régulation Chappe luna platinium

Bonjour.

Si vous désirez remplacer votre sonde actuelle par le tibox vous aurez un mode de fonctionnement moins complet, vous devrez ajuster la courbe de chauffe afin d'ajuter le fonctionnement de la chaudière a votre local.


Sinon, si vous constatez seulement une différence entre la température réelle et celle programmé sur votre module, il est possible d'étalonner votre sonde d'ambiance de façon a faire correspondre la température capté avec la température réelle.

Loulouoise a écrit:

consigne demandé 20°C
température ambiante après consigne 23°C

Regardez dans le paramètre 54 - niveau II vous avez la possibilité d'étalonner la sonde de -3°C a +3°C
Vous avez aussi la paramètre 750 influence de l'ambiance. voir page 24 du manuel
Ce dernier menu vous permets de faire fonctionner la chaudière:
- selon la température extérieur  reglage a 0%
- selon la températures extérieur et intérieur 50%
- selon la température intérieur 99%

Vous avez aussi la possibilité d'arrêter le circulateur dés que la température internet est atteinte, voir paramètre 760.

Enfin vous avez tout un tas d'options qui vont disparaitre si vous remplacez votre thermostat par le tibox.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.
  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Bonjour merci pour votre réponse,

Je me suis mal exprimé,  malgré tout les reglages sur la sonde d'ambiance,  je demande 20°C , ca chauffe toujours jusqu'à 23-24°C.

J'ai donc repris le paramtre 760 qui lui ete sur(---) . Je l'ai remis sur 0.5°C , je ne vois pas trop comment cela fonctionne.  (Meme si vous m'avez dit arrêt du circulateur.)

Pour :

- selon la température extérieur  reglage a 0%
- selon la températures extérieur et intérieur 50%
- selon la température intérieur 99%

Je sais pas quel réglage est le mieux.  Donc ils et comme d'origine 50/50%

Je me suis rendu compte ce jour que la sonde mesure la température du mur et non de l'ambiance,  c'est pour ca qui fait très chaud ou trop froid .

J'ai pas trop de solutions.

4 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 465

Re : Régulation Chappe luna platinium

Au moins vous connaissez les causes et les possibilités.

Sur le paramètre 760, si vous réglez a 0 ou même 1% cela veux dire que la régulation regule la température en fonctions des conditions externes fournies par sonde externe.

Si vous réglez a 50%= la régulation tiendra compte des informations recues de la sonde externe mais aussi de la sonde d'ambiance.

Si vous réglez ce paramètre a 99 ou  100%= la régulation tiendra compte des informations de la sonde d'ambiance, si la température de référence est atteinte, la chaudière s'arrete.

Un thermostat d'ambiance doit répondre a des normes d'installation bien définies, si tel n'est pas le cas vous aurez des inconforts dans le service rendu.

Pose a environ 1.5 - 1.6 M du sol
A l'abri des rayons de soleil
jamais au dessus d'un radiateur
toujours sur une cloison ou mur intérieur
Sans possibilité d'autre influencé par une source de chaleur ou de froid
etc..

Si vous n'arrivez pas a avoir un confort optimal faites des tests.
Contrôlez la température capté par le thermostat voir si elle correspond a un second thermomètre posé a coté, si nécessaire corrigez la valeur de la sonde comme décrit précédemment.

Puis pour les valeurs du paramètre 760, moi je ferais des tests en augmentant la valeur progressivement en laissant un intervale de 24h entre chaque réglage.

Dans quelques jours vous aurez une installation réglé a la pointe de la technologie.

Après si vous désirez installer votre tibox c'est votre choix et je respecte, mais vous échangez une Clio contre un 4L

Nota bene: Moi je relèverais tous les paramètres et je les noterais sur un calepin, avant chaque réglage pour savoir que tel ou tel réglage ne convient pas, sinon au bout de quelques jours vous serez perdu avec toutes ces valeurs.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

5 Réponse de Loulouoise Dernière modification par Loulouoise (13-12-2021 00:28:46)

  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Et bien a part déplacer le thermostat de place , je ne vois pas 36000 solutions .

le thermostat et placé dans un couloir sur un mur périphérique doublé , (maison ancienne  agglo vide d'air de 7 cm agglo vide d'air de 5cm laine de roche de 45)

le thermostat et situé a 1.50m du sol environ et il n'y a aucun radiateur autour .  pas d'influence externe non plus.

concernant le paramètre 750  j'avais bien compris le fonctionnement mais je ne sais pas quelle et la meilleure combinaison ,
concernant le paramètre 760 il été réglé sur (---) comme je pense que c'est pour cela que nous avions trop chaud
                                           dans la doc il est inscrit 0.5°k je l'ai donc passé sur 1

je procède depuis un moment a un "calibrage" avec une PT100 de cuisine , il y a toujours un écart quoi qu'il arrive un moment dans la journée

je vous joins les photos , vous constaterais par vous même  la D°T entre le mur et l'ambiance

mes radiateurs sont également des radiateur de  lamella https://www.cedeo.fr/p/chauffage-et-cli … s-A1449124

j'ai donc modifié de ce fait la température mini (740) de 25°C a  45°C P19 RÉGLAGE TEMPÉRATURE SUR INSTALLATION DE CHAUFFAGE   https://www.izi-by-edf-renov.fr/files/c … _hte-1.pdf

740 1040 1340 2 Température consigne départ mini La consigne de départ calculée est limitée par la valeur réglée. 25°C

741 1041 1341 2 Température consigne départ max La consigne de départ calculée est limitée par la valeur réglée. 80°C

merci pour votre aide ,
bien a vous,

Sujets pièces jointes

Attachment icône 20211212_225843.jpg 3.67 mb, 53 téléchargements depuis. 12-12-2021

Attachment icône 20211212_230013.jpg 3.47 mb, 49 téléchargements depuis. 12-12-2021

  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Bonjour ,
suite a vos conseil j'ai remis ma sonde d'ambiance et je procède a des essais

pour avoir un " confort"

j'ai du modifier les paramètre
740 il et maintenant a 55°C  j'ai essayé de descendre, pas moyen d'atteindre la température souhaiter dans la maison
741 lui et a 70°C
760 lui est toujours a 0.5°C a 1°C ont dépasse trop la consigne .


j'ai désolidarisé la sonde du mur avec une petite plaque de liège et affiné au mieux le paramètre

consigne de chauffe 21°C
valeur lue sur la sonde 21,4
valeur lue sur mon thermomètre 21,3 je trouve que l'on est plutôt pas mal

cependant, lorsque je lui demande une consigne de 20°C

la sonde affiche 20°C  mon thermomètre affiche 18°C,  je ne comprend pas pourquoi

si mes paramètres vous choque n'hésitez pas a m'en faire par , je sais que nous sommes sur une chaudière a condensation , et le but et de condensé pour faire des économies.

dans l'attente de vous lire ,
cordialement ,

7 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 465

Re : Régulation Chappe luna platinium

Bonjour.

Quand la sonde affiche 20° et votre thermostat affiche 18°C c'est que soit le thermostat soit la sonde ont un soucis de capture.

Il n'y as pas de raison qu'a 21°C la sonde et le thermostat captent les mêmes valeurs (approximativement)  alors qu'a 20°C il existe 2 degrés de différence.

Je pense que vous devez modifier le paramètre, (influence de l'ambiance) ou la chaudière obéit au thermostat actuellement la chaudière obéit a la sonde externe, je pense que c'est de la, qui vient le décalage de température.

Darius a écrit:

Puis pour les valeurs du paramètre 760, moi je ferais des tests en augmentant la valeur progressivement en laissant un intervale de 24h entre chaque réglage.

Essayez cette option pour voir, mettez le paramètre a 50%.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

8 Réponse de Loulouoise Dernière modification par Loulouoise (19-12-2021 01:39:50)

  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Darius ,

Merci pour votre réponse , concernant le paramètre 750 , je suis déjà sur 50% ,

ce qui m'inquiète a la lecture, c'est que la sonde reste bien a 20°C alors que sur deux thermomètre de type PT100 elles m'affiche 18-18.5 , je me dit que le pilotage de la sonde externe de devrais influer l'affichage de la température.

en plus forcement , la garantie vient de se finir , et vue le prix de la sonde ca m'embête un peut d'en racheter une
dans l'attende de vous lire.

bien a vous .

9 Réponse de Loulouoise Dernière modification par Loulouoise (19-12-2021 13:28:35)

  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Bonjour,

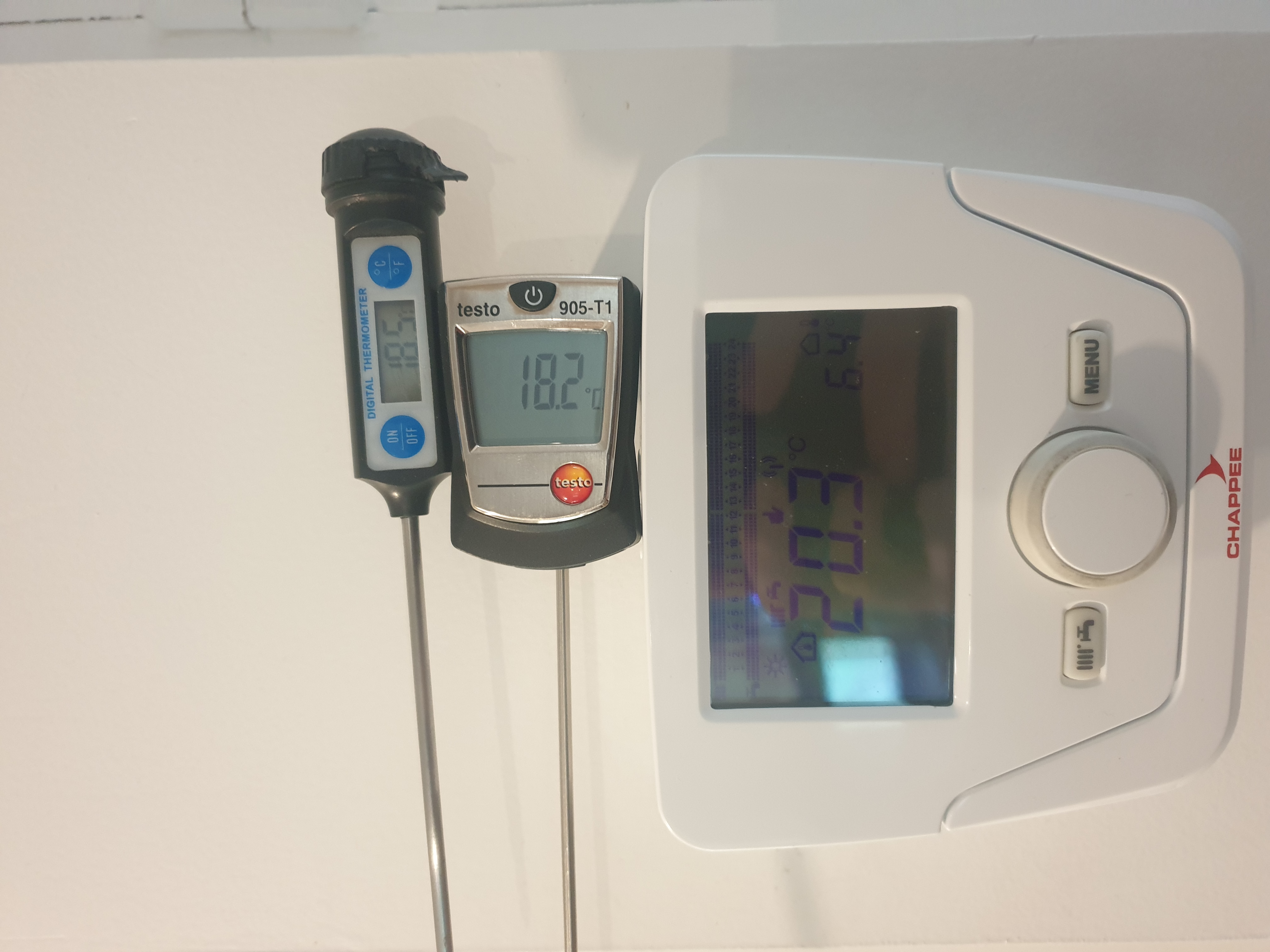

voici la photo avec une consigne a 20°C.

cordialement

Sujets pièces jointes

Attachment icône 20211219_122021.jpg 2.76 mb, 53 téléchargements depuis. 19-12-2021

10 Réponse de Loulouoise Dernière modification par Loulouoise (24-12-2021 15:04:26)

  • Inscrit : 05-12-2018
  • Messages : 18

Re : Régulation Chappe luna platinium

Bonjour,  voila j'ai changer la sonde d'ambiance sans fil par une filaire que réussi a me procurer d'occasion et fonctionne plutôt mieux car la température est représentatives de mes thermomètre.

Sauf que j'ai  20°C dans la maison.  Alors que jai une consigne a 21. Les radiateur son tiède.

Donc la chaudière reçoit bien la consigne .

Mais mercredi pendant une vague de froid a -8 j'ai du modifié le paramètre 740 car la chaudière claqué https://youtu.be/qVYf-b76fMc
énormément.  Et j'ai eu une erreur pression hydraulique trop haute. Superieur a 3bars.

J'ai entendu la soupape se déclenche.  J'ai du casser la pression de mes radiateur  , puis J'ai  du purger tout mes radiateur.

En soutirant de l'eau chaude,  j'ai constaté comme de l'air qui sortait. Avec l'eau chaude.

Pour le moment j'ai pu de claquement,  .

Dans l'attente de vous lire ,
Merci d'avance.
Cordialement
