Regul : de l'intérieur vers l extérieur (Page 1 sur 2)

Bonjour,

Votre première pensée devrait être:
-1- ma chaudière a déjà vécu --------- trente ans-------, c'est une chaudière en acier, combien de temps lui reste t'il à vivre?

-2- le brûleur a le même âge, combien de temps lui reste t'il à vivre?

Cette modification m'apportera t'elle plus de confort, et pour combien de temps, et à quel prix?

Une platine électronique comporte:
-1- un organe de communication (l'écran) avec l'utilisateur;
-2- un organe de communication et d'échange d'information avec les divers capteurs et sondes.
-3- un organe d'organisation (puce programmée).

Les programmes établis par l'équipe informatique du constructeur sont optimisés en fonction des capteurs et sondes installés. S'ils peuvent la plupart du temps fonctionner avec une lacune d'information, ils ne sont pas prévus pour gérer un flot.

Vous devrez donc vous procurer la platine capable de gérer l'info supplémentaire.

Bonjour,

Le schéma électrique, c'est l'organe de communication avec les divers capteurs et sondes.
Souvent, il est plus facile de réaliser un seul type de circuit imprimé qui tient compte des besoins de tous les types de chaudière et d'installation, de tous capteurs, sondes et accessoires à émuler. On ne branche ensuite que ceux correspondant au modèle prévu dans l'installation.

Sur ce circuit imprimé, on soude (ou clipse) les composants, le clavier(écran) et la puce programmée qui intéressent le modèle.

La sonde extérieure nécessite de rentrer dans le programme une pente (une donnée qui permet à la puce de connaître l'isolation de la maison et la température de confort souhaitée à l'intérieur du volume chauffé, et ainsi d'anticiper sur les mises en chauffe des volumes en fonction des températures extérieures et des horaires programmés).

Dans de nombreuses marques et modèles, la sonde extérieure est incompatible avec la sonde intérieure.

Bonjour,

Vous avez réalisé 2 photographies des deux écrans susceptibles d'être installés. Ou bien vous avez récupéré ces photographies alors que vous ne possédez pas ces écrans.

Ces écrans sont-ils des organes de communication avec la platine électronique?

Ou bien ces écrans sont la partie avant de la platine électronique?

Une photo de ce qui apparaît dessous aiderait à mieux comprendre.

On suppose que les sondes et autres capteurs et organes de pilotage des vannes mélangeuses et circulateurs ne sont pas connectés derrière ces écrans.

Merci pour votre intérêt.

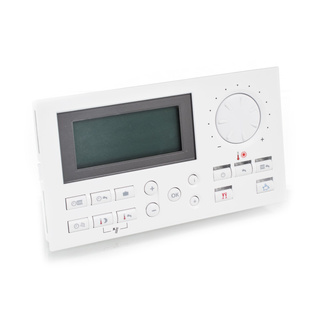

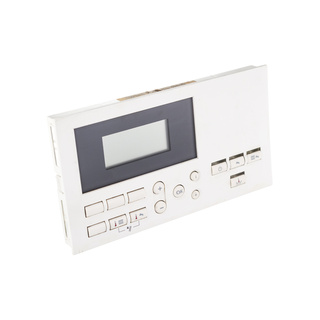

Alors parmi les deux photos, celle sans la molette est la vitotronic 100 dont je dispose. Celle avec mollette est la vitotronic 200 (regul par l extérieur)
Ces écrans se raccordent à une platine électronique se trouvant derrière ils en sont donc indépendants et je suppose que le "cerveau" de la régulation se situe dans ce module écran et non sur la platine électronique qui ne sert a mon sens qu'a raccorder les différents organes électriques.

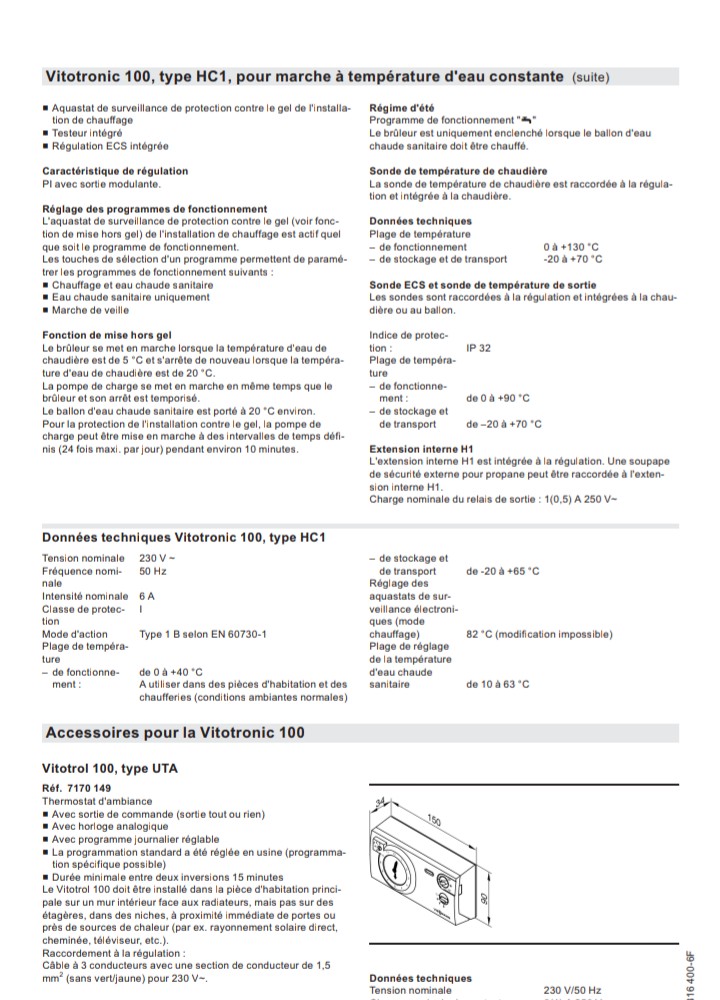

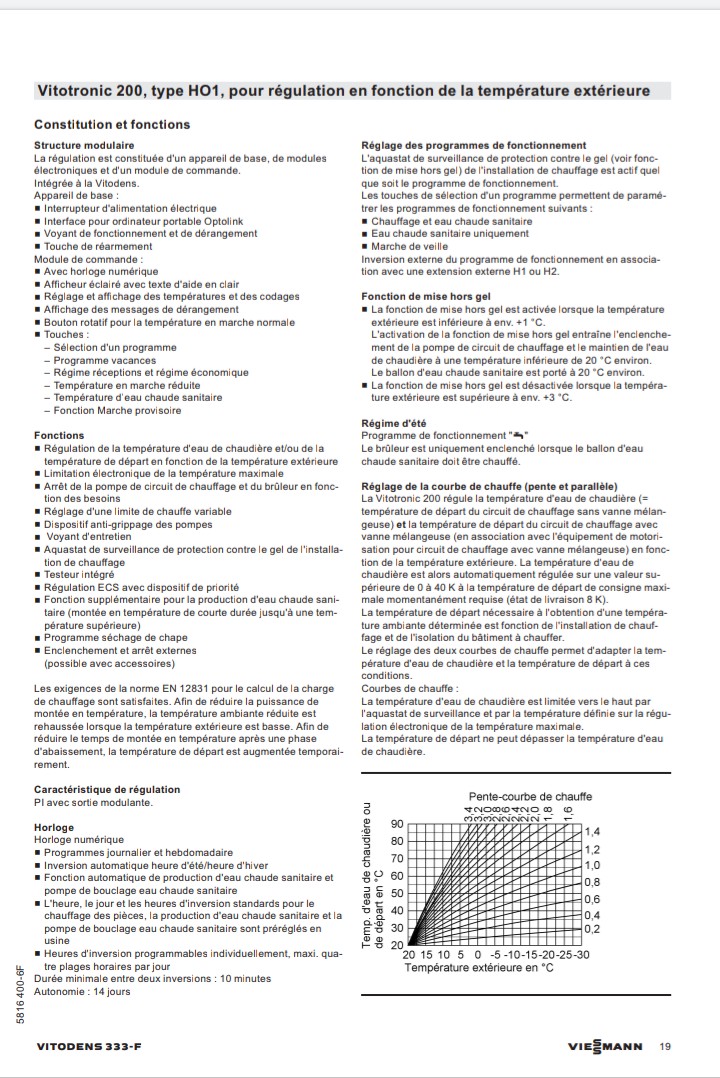

Ma platine se nomme gg1e et elle est fournie avec la documentation pour l'écran vitotronic 100 mais aussi avec le 200.
Voilà pourquoi je suppose qu'il n'est pas nécessaire de changer la platine électronique qui doit être conjointe au deux modèles "d'écran"
J'ai également lu sur un autre post qu'un utilisateur disposait de la gg1e avec sonde extérieure ; ce qui étaye mon hypothèse.
https://plombiers-reunis.com/topic3872- … -gg1e.html

Pour finir, en effet comme notifié dans la notice, seul les menus utiles sont accessibles dans le paramétrage des codages. Certains n'apparaissent probablement que lors du raccordement de tel ou tel équipement

Néanmoins au vue du prix des pièces, j'aimerai me confirmer ces hypothèses...

Merci encore !
