Sujet : Thermostat d'ambiance Nest Heatlink sur Geminox Megalithe 30S

Bonjour à tous,

J'ai besoin d'avis de spécialiste svp.
Je possède une chaudière Geminox au Fuel et souhaite intégrer un thermostat NEST dessus.
J'ai tenté un raccordement qui ne marche pas..
le thermostat va déclencher le fonctionnement du circulateur chauffage.

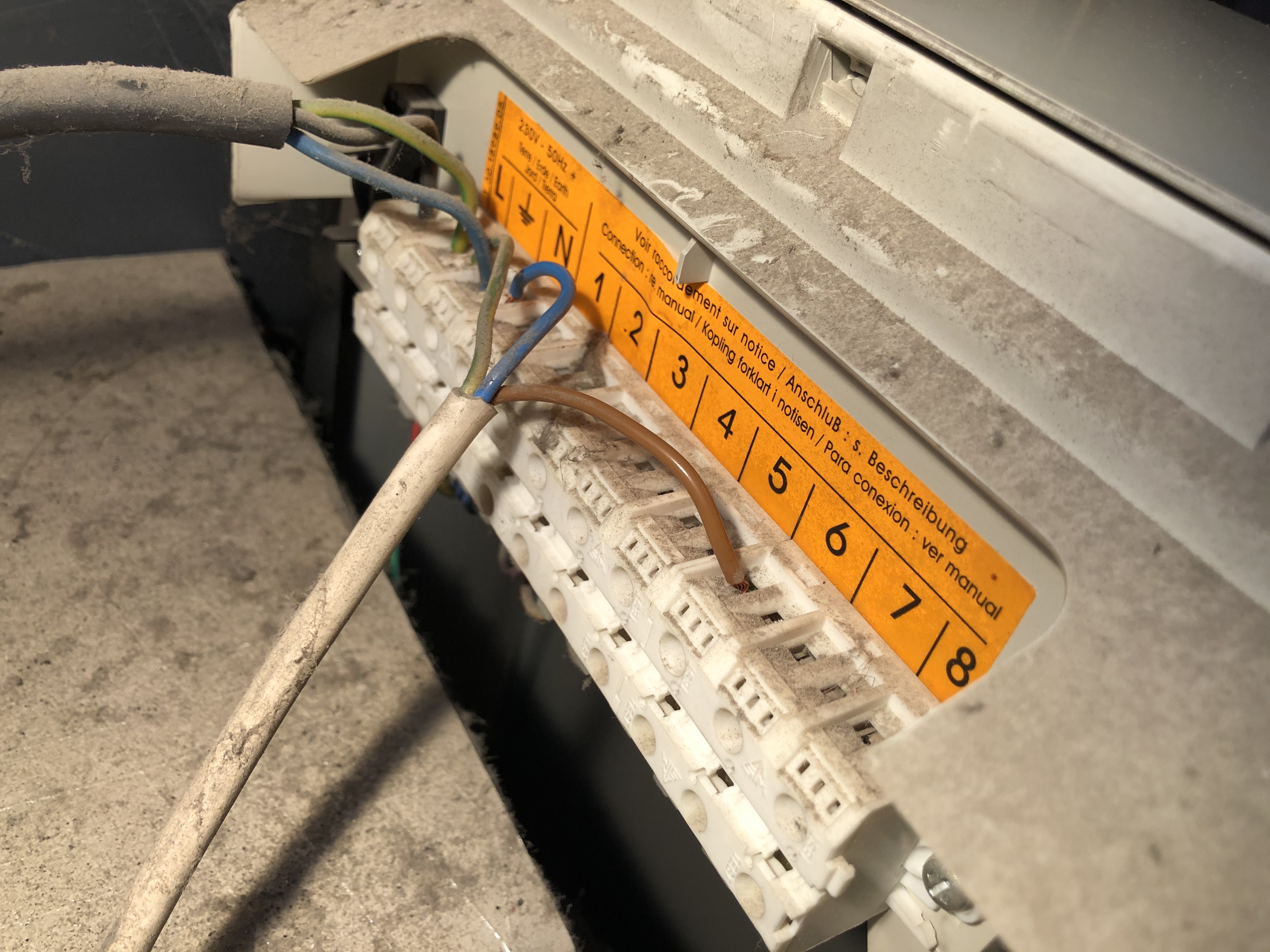

A ce jour, mon circulateur (cable blanc) sur la photo jointe (4195) est connecté de la façon suivante :
terre
neutre en bleu
phase sur le connecteur 6

D'après le schéma constructeur, je dois intégrer en TH1 mon thermostat

Le constructeur NEST m'indique que je dois connecter l'extrémité de mon cable sur le bornier 2 et 3 (photo 4196 en PJ). J'ai tenté de raccorder le neutre et la phase sur la borne 2 et 3 du boitier NEST mais le circulateur ne se déclenche pas lors de l'appui manuel sur le boitier.

pouvez vous m'aiguiller svp ?
merci par avance

Sujets pièces jointes

Attachment icône IMG_4195.jpeg 2.34 mb, 364 téléchargements depuis. 28-03-2021

Attachment icône IMG_4196.jpg 2.01 mb, 94 téléchargements depuis. 28-03-2021

2

Re : Thermostat d'ambiance Nest Heatlink sur Geminox Megalithe 30S

Bonjour.

Le plus simple pour vous en prenant soin de couper l'alimentation electrique de la chaudière avant toute intervention.

Sujet déjà traité dans cette discussion: https://plombiers-reunis.com/topic1196- … -1998.html

Débranchez la cable marron en position 6

Branchez un fil electrique sur le bornier 6 e l'autre bout sur le bornier 2 du relais
prenez un second fil electrique que vous branchez sur le bornier 3 du relais et l'autre bout sur le fil marron précédemment débranché du bornier 6.

Isolez les branchements.
Fermez les boitiers sous courant

Mettez le courant
Procédez a la liaison entre le relais et le thermostat

Désormais votre circulateur et piloté par le thermostat.
Méthode avec schéma dans cette page: https://blogs.plombiers-reunis.com/acce … iance.html

Re : Thermostat d'ambiance Nest Heatlink sur Geminox Megalithe 30S

Bonjour Darius,

Un très grand merci Darius pour votre réactivité et votre conseil !
Celui-ci m'a permis de mettre en service mon thermostat NEST et je peux donc piloter désormais d'un côté le chauffe-eau et de l'autre, la circulation du chauffage.

Encore merci ; je recommande avec plaisir l'efficacité de ce forum.
Je suis dispo si besoin a quelqu'un d'infos en lien avec le thermostat NEST.

Bonne continuation
