Sujet : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonjour à tous,

Tout d'abord j'espère que vous allez bien.
Je me tourne vers vous car j'aurai besoin d'aide dans l'installation de mon thermostat d'ambiance sur une vieille chaudière De Dietrich CFM240.

J'ai donc acheté un TA NEST 3e génération et je galère (comme pas mal de monde à priori) à connecter les 2 fils qui commandent la chaudière.

J'ai tout d'abord fais des recherches pour retrouver le schéma électrique de la chaudière que vous trouverez ci dessous :
https://www.systemed.fr/forum-bricolage/download/file.php?id=13574

Sur ce schéma (qui appartient à une installation d'un internaute / pas la mienne) un vieux thermostat d'ambiance avec une horloge était relié aux 4 bornes 21-24. Qui correspondent à la "Commande à Distance" dans la notice. Je me suis donc mis à la recherche de ces bornes sur ma chaudiere.

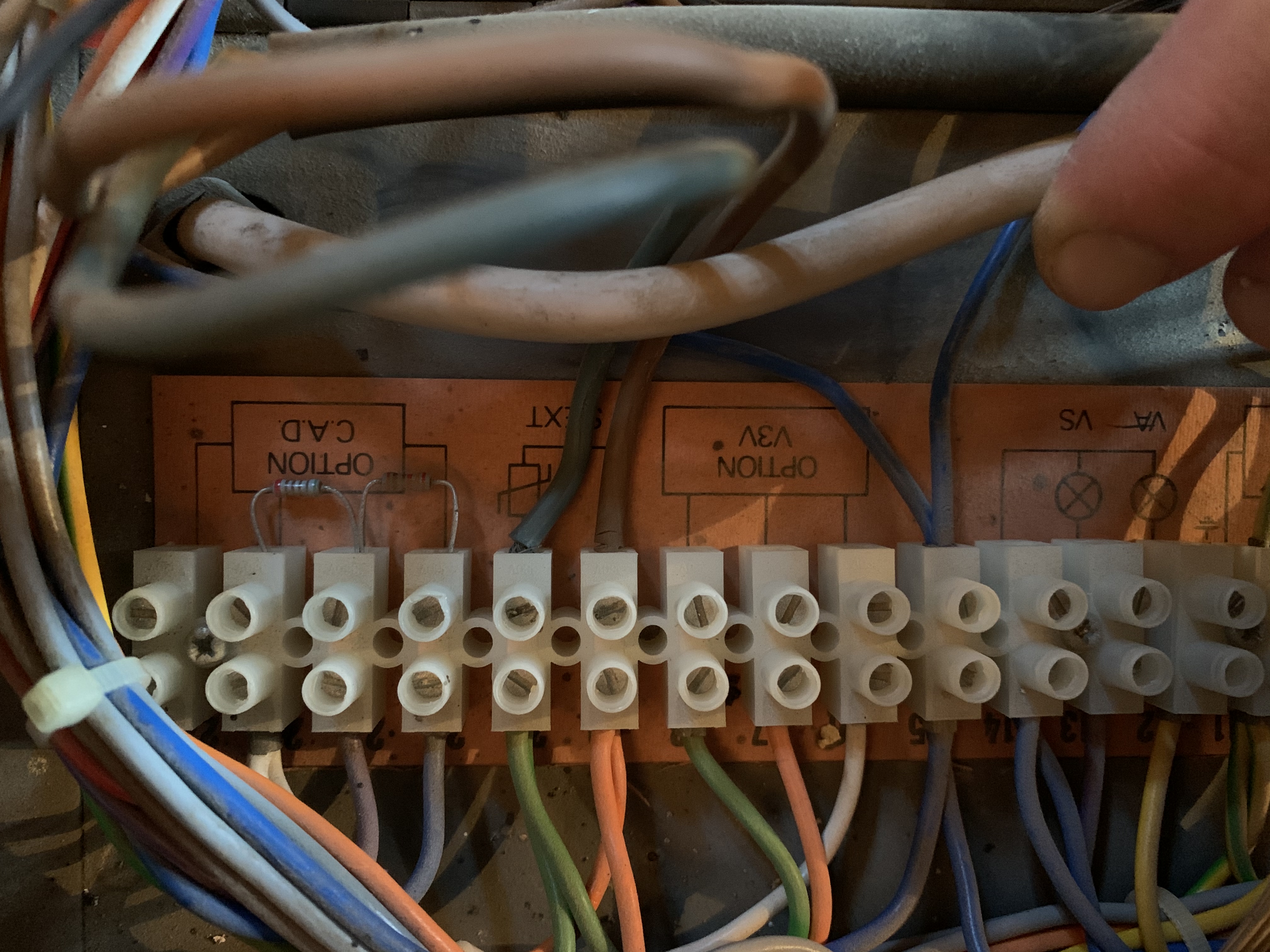

Que j'ai fini par trouver ! mais de mon coté ma chaudière n'est actuellement pas connecté à un TA ou autre. Les bornes 21-24 sont donc shunté; voici une photo de mon installation en PJ.

Je bloque donc sur le branchement des cables 2 et 3 du Heatlink.
est ce que je dois retirer les ponts complétement et le brancher sur les bornes 21, 22, 23 ou 24 ?

Ou alors est ce que je fais fausse route en regardant sur ces bornes et il faut que je les connect ailleurs ?

Merci bcp de votre aide !

Sujets pièces jointes

photo CAD.jpg, 518.07 kb, 2016 x 1512
photo CAD.jpg 518.07 kb, 231 téléchargements depuis. 25-02-2021

2

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonjour,

en complément si cela peut aider, voici le schéma électrique plus complet provenant de la notice :

http://www.forum-chauffage.com/images/s … ablage.pdf

merci...

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Ce que je peux décrypter des schémas me laisse dubitatif sur la possibilité de coupler votre thermostat à votre chaudière.

Votre chaudière n’est pas opentherm et n’a pas non plus de branchement prévu pour un thermostat tout ou rien. A part faire des essais hasardeux avec le risque de griller quelque chose, j’ai bien peur que vous ne trouviez pas la solution.
Aucun pro ne se risquera à tenter l’aventure.

4

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonjour,
merci de votre réponse !

En fait c'est en partant de cette discussions d'un autre forum que je me suis dit qu'il serait possible d'y intégrer un TA. (et aussi en faisant le test de compatibilité sur le site NEST) :
https://www.systemed.fr/forum-bricolage … 60956.html

Si je retrouvais le branchement des fils (3+4) de l'ancien TA sur la carte de la chaudière, je me disais qu'elle aurait pu fonctionner en tout ou rien. mais la démarche n'est peut être pas bonne.

Bonne journée

5

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonjour.

Ce qui est dommage c'est que votre chaudière est ancienne et n'est pas prévu pour être piloté par un thermostat d'ambiance, mais par une commande a distance.

Ensuite vous ne nous aidez pas a vous aider, vous venez avec des images de quelqu'un d'autre, un schéma modifié avec des annotations ajoutes a la main.

D'autre part, je pense bien que votre chaudière n'est pas prévue pour être piloté par un thermostat moderne et complètement électronique qui est sensible a 0.1°C...

Je n'ais pas de conseil a vous donner, mai si serais a votre place, je laisserais la chaudière fonctionner  toute seule et je piloterais le circulateur avec le thermostat.

Vous réaliserez ces branchements avec le courant coupé et a vos risques et perils.

En partant des images que vous présentez et du schéma nous allons déterminer ensemble a quoi correspond chaque bornier en partant des couleurs notés sur le schéma...

Prenez un multimètre ou testeur bi-polaire.
Cherchez le courant sur les divers borniers je pense que vous devez trouver 220v sur les borniers 21 et 24.
Si vous avez un testeur de courant (mini tournevis avec voyant)  essayez de trouver la phase ce serais le 24 d'après les couleurs notés a la main.

Donnez nous des nouvelles

Voici mon raisonnement.

Je pense que le bornier 21 est le neutre, puis le 22 serais le commun, et le 23 serais le Normalement fermé "retour de thermostat".

Je pense bien qu'une marque comme Dedietrich n'oserais pas faire la boucle de thermostat avec un fil chargé de 220V mais sais-ton jamais.

Seconde méthode, mettez votre chaudière en route, et lorsqu'elle tourne coupez le courant et débranchez le pont entre les borniers 22 et 23.

Remettez le courant si elle ne redémarre pas vous avez alors les borniers correspondant au thermostat.
Si elle redémarre ça veux dire que les borniers sont erronés.
Dans ce cas refaites le test sur le bornier 21 et 22

Attention les résistances servant a faire le pont peuvent contenir du courant, d'où mon conseil de débrancher l'alimentation de chaudière au tableau avant toute intervention.

Je répète encore une fois que ces manipulations sont a vos risques et périls, le 220volts est mortel.

6

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonsoir Darius,

Merci beaucoup pour votre message.
je comprends que ce n'est pas l'idéal de la manière que j'ai fais... j'ai essayé tout d'abord de comprendre par moi même en cherchant ici et la.
vos conseils me sont très utiles au contraire et je vous en remercie !

Comment puis je contrôler le circulateur avec le thermostat ?

Par rapport à votre raisonnement sur les bornes 21-24, je regarderais samedi avec un multimètre et je
pourrais refaire des photos plus complète de mon installation également.

Bonne soirée

7

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Bonjour à tous,

Comme promis voici des nouvelles.

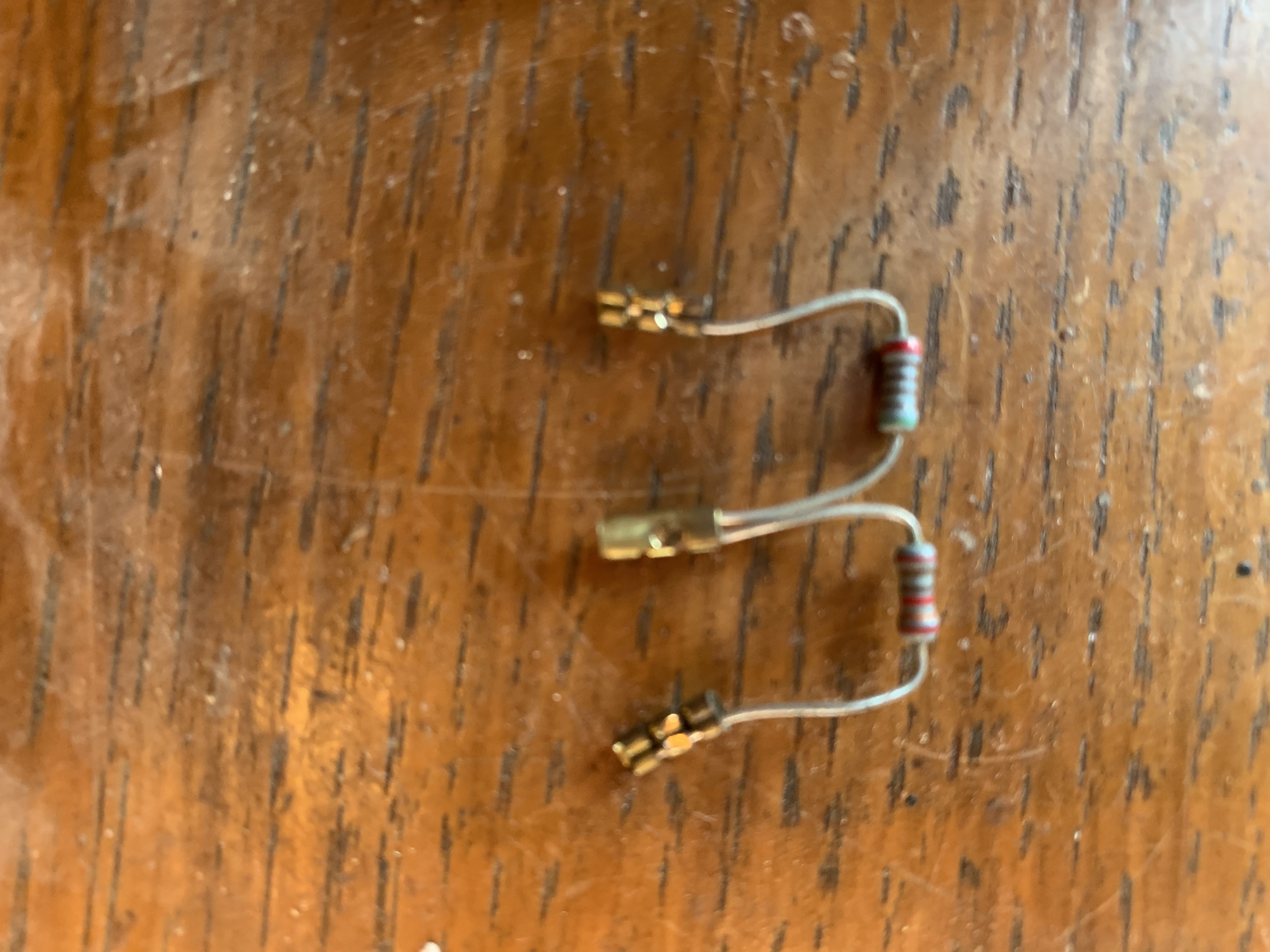

Tout d’abord le pont entre les bornes 21-23 est un seul pont (voir photo en PJ).

Lorsque je le retire et que je remet le courant la chaudière ne se lance plus comme vous l’aviez imaginé.

J’ai testé les bornes 21 et 24, il y a 6-9volts... qui doivent servir à alimenter la commande à distance normalement je pense.

J’ai branché le heatlink comme suit :

Commun (le 2 du heatlink) sur 22 de la chaudière
Normalement fermé (le 3 du heatlink) sur 23 de la chaudière


J’ai l’impression que ça fonctionne ! Lorsque je demande une température élevée la chaudière démarre.
En revanche lorsque je mets sur éteint ou sur une température très basse, la chaudière s’arrête... mais redémarre parfois pendant quelques secondes.
J’ai l’impression que le circulateur continue de fonctionner aussi lorsque le TA est sur éteint.

Je ne sais pas si c’est un fonctionnement normal ?

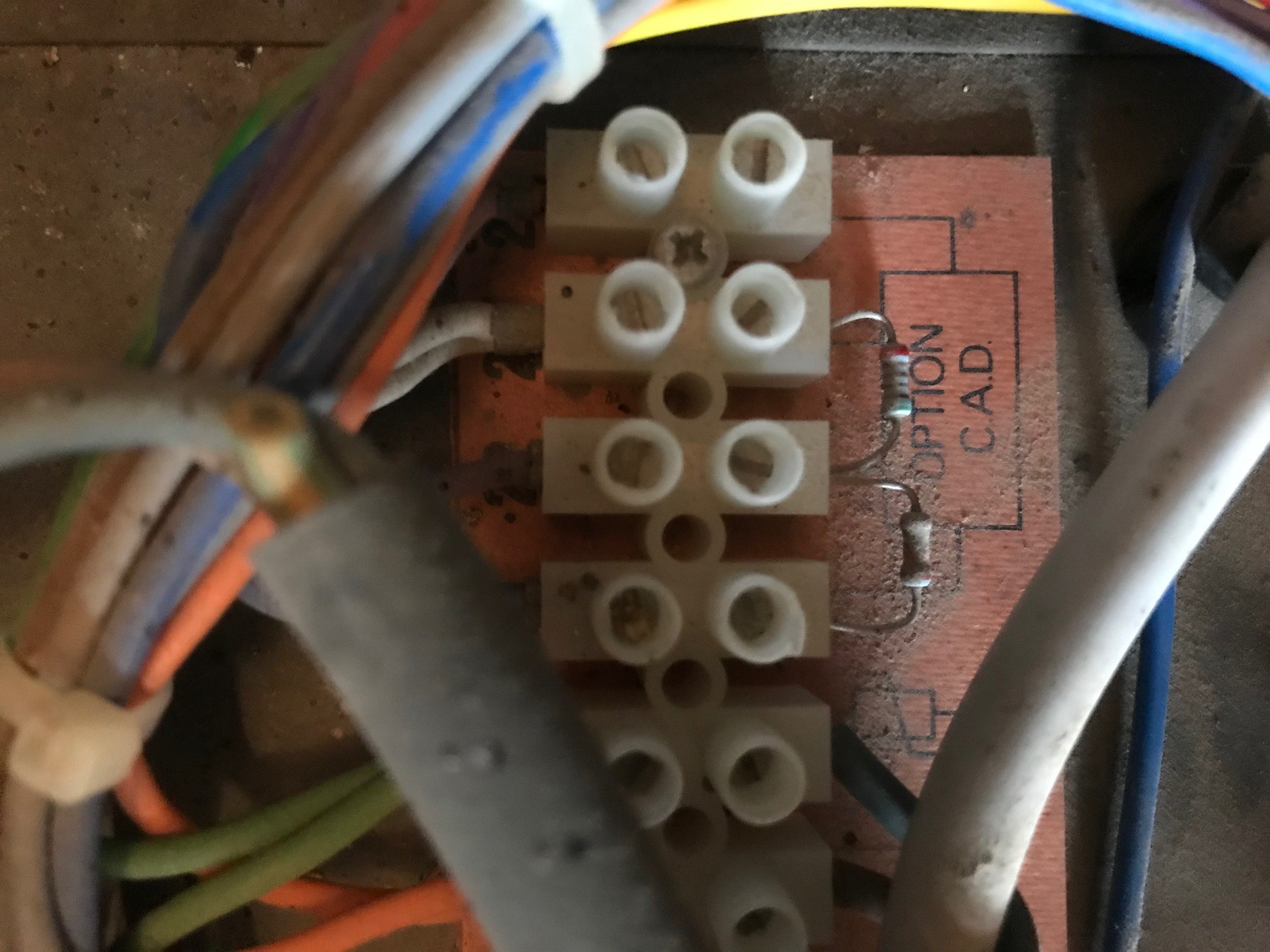

Je poste quelques photos de la carte.

Merci,

Sujets pièces jointes

Attachment icône 7235E94D-6E22-4F34-9745-42897686C1A7.jpeg 3.12 mb, 321 téléchargements depuis. 06-03-2021

Attachment icône EF5FACA8-1A18-415C-9C65-CCFE4133783C.jpeg 3.26 mb, 335 téléchargements depuis. 06-03-2021

8

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Pour être exacte lorsque le TA est sur éteint ou sur une faible température (9° par exemple) la chaudière s’arrête mais semble continuer un cycle toutes les 5min elle démarre pour 1min40 puis s’éteint.

En revanche quand je l’a mets sur 25° par exemple la elle chauffe non stop.

Enfin sur le heatlink il y a 3 fils :

1- repos (normalement fermé)
2- commun
3- normalement ouvert

Je n’ai branché que les 2 et 3... comme vous m’avez conseillé.

9

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Hello,

Bon après une journée de test, j’ai finalement réussi à faire tout fonctionner.

Je laisse une trace ici si jamais quelqu’un se pose les mêmes questions que moi.

Il faut donc faire les branchements suivants :

Borne 21 de la chaudière = borne 1 (repos / normalement ferme) du heatlink
Borne 22 = borne 2 (commun) du heatlink
Borne 23 = borne 3 (normalement ouvert) du heatlink

J’ai branché l’alimentation sur une prise vs sur la chaudière directement.

Dans cette configuration le TA commande parfaitement la chaudière.

10

Re : [Résolu] Installation NEST HeatLink Chaudiere De Dietrich CFM240

Merci beaucoup de votre retour.

Ca nous fait plaisir que cela fonctionne, même si j'ai pas vu juste, en partant des couleurs.

Je suis persuadé que avec le pont entre 21 et 22 puis le 22 au commun du relais et le NC du relais au bornier 23 cela devrais fonctionner aussi.

Merci encore de ce retour et si vous avez testé n'hésitez pas a me contredire, c'est comme ça que l'on avance.
