Sujet : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Bonjour à tous,

je m'adresse à nouveau à ce forum d'entraide car c'est celui ou je trouve les contributeurs les plus sympa et les plus bienveillants alors merci à vous.

J'ai donc mon hydroconfort évacuation convection, sans vmc qui ne fait plus d ECS, le chauffage est ok.

Je vais la déposer de son support après avoir vidé le ballon de 80l par le groupe de sécurité, puis le démontrer et en profiter pour passer tout ça à l'acide chlorhydrique car ça suite le tartre. J'ai une eau très dure. Bien sur, au préalable  je coupe le gaz de ville et l'arrivée d'eau générale, je la débranche du jus et   j ouvre un robinet pour l'appel d'air...

Un fois cela fait, toutes les vannes fermés (arrivé et sortie chauffage après avoir viré la pression depuis un radiateur), le RTA retiré qui va aussi avoir son bain d'acide et des bouchons posés sur les arrivées et sorties du ballon de 80L au cas ou je rincerais le fond a l'acide, je vais basculer la chaudière de son crochet avec un système de treuil loué dans une enseigne afin de la poser à la verticale sur une palette ou un truc du genre.Je pourrais acceder à la trappe de visite, je vais retirer les 30 ans de tartre accumulés. Je ne vais pas toucher au vase d'expansion. j ignore s il ne faut pas le dégonfler un peu qd je vais vider la pression du circuit de chauffage. Je viderai aussi le corps de chauffe via le boulon sur le devant de celui ci.

La question que je vous pose est que vais je trouver dans ce ballon ? certains me disent que dans ce modèle la canne de puisage est en bakélite est surement pétée, j'en ai rachetée une filetée à la base au cas ou. Modéle soit disant pour cette chaudière sur un site marchand, 62,5 cm de long filetage compris et 2cm de diam.

D'autres me disent que mème ces vieux modèles disposent d'une canne en inox donc le prob ne vient que du ballon plein de tartre.

D'autres encore me disent que ces modèles de ballons  disposent d'une anode qui est morte et bonne à changer
d'autre me disent qu il n'y a pas d'anode dans ces 1ers modèles. (anode Frisquet que je ne trouve nul part de tte façon)

Conclusion, je vais déposer cette chaudière, je suis sur d y trouver du tartre, je vais remplacer tous les joints en la remontant. (ainsi que le joint de la trappe)
Ma question est quelles surprises suis je susceptible de rencontrer???

Une fois remontée, par quoi je commence ? rouvrir le général en laissant un robinet ouvert pour pour que le ballon se remplisse ?

Merci de prendre le temps de me lire, moi gros bras cassé de la plomberie, et surtout de me prodiguer vos précieux conseils qui me permettront, je l’espère, de ne pas jeter une des meilleures chaudières à gaz jamais conçue au rebut.

Bien cordialement.
Fim

Sujets pièces jointes

Attachment icône MONTAGE hydroconfort de 1991 a 1994.pdf 1.52 mb, 292 téléchargements depuis. 20-03-2020

2

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Bonjour.
Avant toute intervention dirigez vous chez un revendeur de pièces détaches  et achetez un set de joints pour cette chaudière.

Dans un premier temps je ne démonterais pas la chaudière complete, je démonterais seulement le ballon.

Ensuite posez votre ballon sur une palette par exemple et lavez-le a l’intérieur au jet d'eau, pour le rincer vous le positionnerez en position verticale avec trappe en bas, pas besoin d'acide, le jet doit normalement enlever tout le calcaire, au pire des cas vous taperez légèrement le serpentin avec un manche de balais pour décoller tout le reste.

Ensuite rinçage et photo pour admirer le résultat interne.

Remontage avec remplacement des joints de tous les raccords.

Ensuite remplissage en ouvrant l'eau et en ouvrant un robinet d'eau chaude pour laisser sortir l'air.

Pour la vanne RTA, je vous conseille de remplacer la cartouche qui coute une quarantaine d’euros.

Pas d'acide, privilégiez le vinaigre d’alcool a la place.
Je pense que la canne est en inox et que vous n'aurez pas a la remplacer.

Une fois tout remonté et vérifié l'absence de fuites, remplissez votre chauffage, purgez et allumez pour voir.

Si vous avez tout fait dans les règles, la chaudière doit repartir normalement et retrouver sa souplesse d'origine.

3 Dernière modification par fim (21-03-2020 20:36:37)

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Pour commencer, merci, merci bcp pour votre réponse.

La raison pour laquelle javais décidé de déposer toute la chaudière est que mon chauffagiste qui l'entretien à fait les gros yeux a l idee de démonter le ballon. D ailleurs de son point de vue, il fallait le changer.

Merde, un ballon en inox Frisquet, cela n'a interpelée ! Démonter le ballon me parait être une aventure bien plus compliquée que "simplement" déposer la chaudière qui consiste au fond à la déconnecter de ses tuyaux. (ya la vanne 3 voies, les arrivées départ ECS, des échetremements de fils et de tuyaux) .

J'aimerais bien me tromper et avoir votre avis la dessus. Je pense qu'il me faudra démonter la console, peut-être aussi déposer la carte électrique (enfin le circuit car on ne peut pas vraiment parler de carte!) pour accéder à la base du ballon.

Une fois encore, mon chauffagiste qui me paraissait un homme consciencieux m'a affirmé qu il serait  plus évident et simple de remplacer la chaudière par un modele recent et soit disant plus performant que ce vieux coucou.(bien tien) Je revois sa tete imaginant démonter le ballon et toute son langage corporelle disait : NOOOON !!!

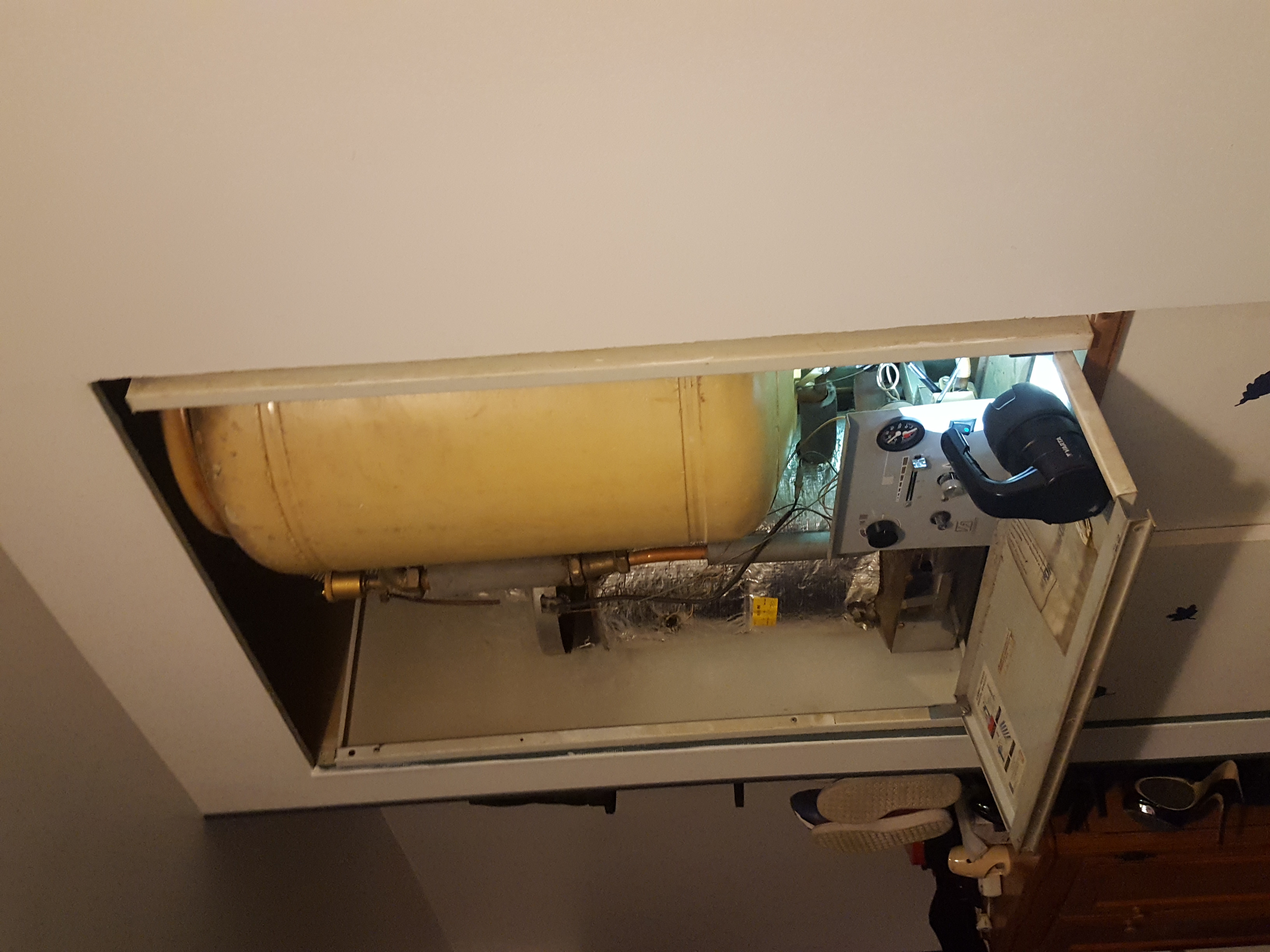

Je vous envoie des photos de la chose et, si vous le voulez bien, confirmez moi qu'il serait plus simple de démonter la ballon, une fois vidé, que de déposer tte la chaudière.

Encore une fois, MERCI de prendre le temps de me répondre. Je suis pour le partage des compétences, si vous avez un prob de PC ou tel android je suis votre homme! nb, j'e me suis procuré un kit complet de joints Frisquets ainsi que que le joint de la trappe de visite. Je vais voir la cartouche du RTA. En outre j'ai commandé un aimant 4x 12000 gauss pour raccorder a l'arrivée d'eau qui est calcaire comme c pas permis.

Je vous envoie quelques photos en format .zip car le site accepte l envoi de 2 photos et la, il y en a 4.
J oubliais, sur ce ballon la trappe est en haut.
Merci encore

Sujets pièces jointes

Attachment icône 20200321_200826.zip 1.82 mb, 202 téléchargements depuis. 21-03-2020

chaudière frisquet.jpg, 1.84 mb, 3264 x 2448
chaudière frisquet.jpg 1.84 mb, 228 téléchargements depuis. 21-03-2020

4

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Bonjour.

Il est vrais que je ne connais pas bien ce modele, sur la même chaudière mais version plus recente, il est facile a démonter  le ballon qui est maintenu par 4 boulons sur la structure de la chaudière.

Puis la connectique c'est juste des prises avec détrompeur qui sont d'une facilité enfantine.

Bref... le plus complique reste encore le vidage du circuit chauffage et la déconnexion du ballon des tuyaux, sur votre modèle c'est certainement plus compliqué mais certainement plus facile que démonter la chaudière complete.

Puis vous aurez toujours la connectique et des tas de composants sensibles a l'humidité, alors que si vous démontez seulement le ballon, vous pourrez le laver au jet, le retourner et  le positionner comme bon vous semble.

Ps. il n'y avait qu'une seule image dans le zip.
Le site limite 2 images par message mais pas le nombre de messages, vous pourrez en poster autant que vous le désirez en respectant une temporisation de quelques minutes entre chaque envoi.
Puis les images sont limités en poids 1 ou 2MO maxi, je pense....

5

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Merci encore du temps que vous me consacrez. j envoie les photos :

Sujets pièces jointes

20200321_200756.jpg, 1.57 mb, 3264 x 2448
20200321_200756.jpg 1.57 mb, 187 téléchargements depuis. 22-03-2020

20200321_200819.jpg, 1.76 mb, 3264 x 2448
20200321_200819.jpg 1.76 mb, 219 téléchargements depuis. 22-03-2020

6

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

[img][/img]

Sujets pièces jointes

20200321_200856.jpg, 1.72 mb, 3264 x 2448
20200321_200856.jpg 1.72 mb, 189 téléchargements depuis. 22-03-2020

20200321_200909.jpg, 1.92 mb, 3264 x 2448
20200321_200909.jpg 1.92 mb, 155 téléchargements depuis. 22-03-2020

7

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Pour la vidange du circuit de chauffage, pas de prob, les A/R sous la caudiere sont munis de vannes Donc je ferai baisser la pression depuis un radiateur puis les fermerai

Ensuite, je peux reconnecter le ballon des E/S ECS depuis le RTA

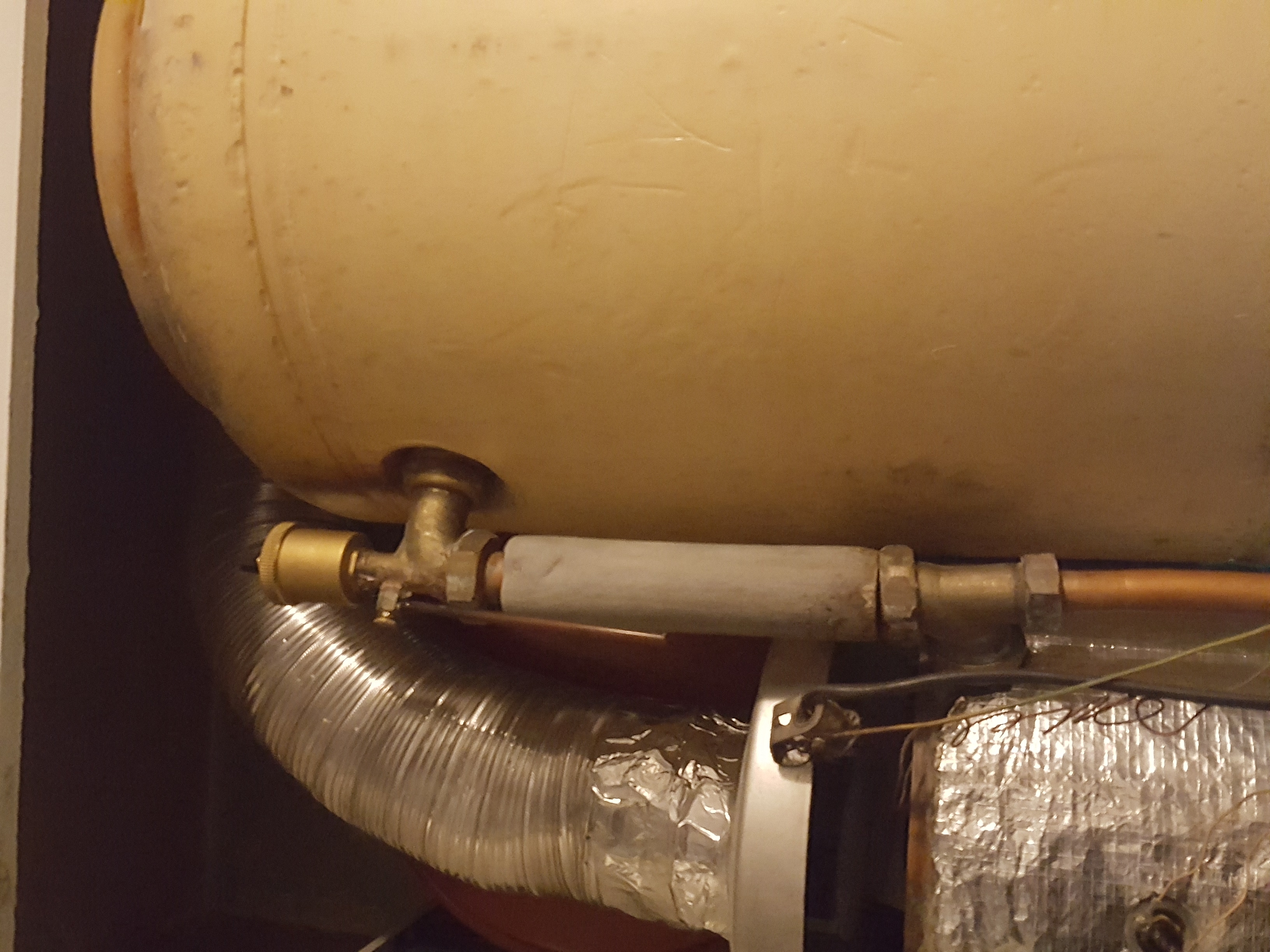

Il y a aussi l arrivée d'eau de chauffe qui est racordée en haut du ballon, vers le purgeur, ça c'est tres accessible
(penser a vider le corps de chauffe, y a un bouchon dessus)

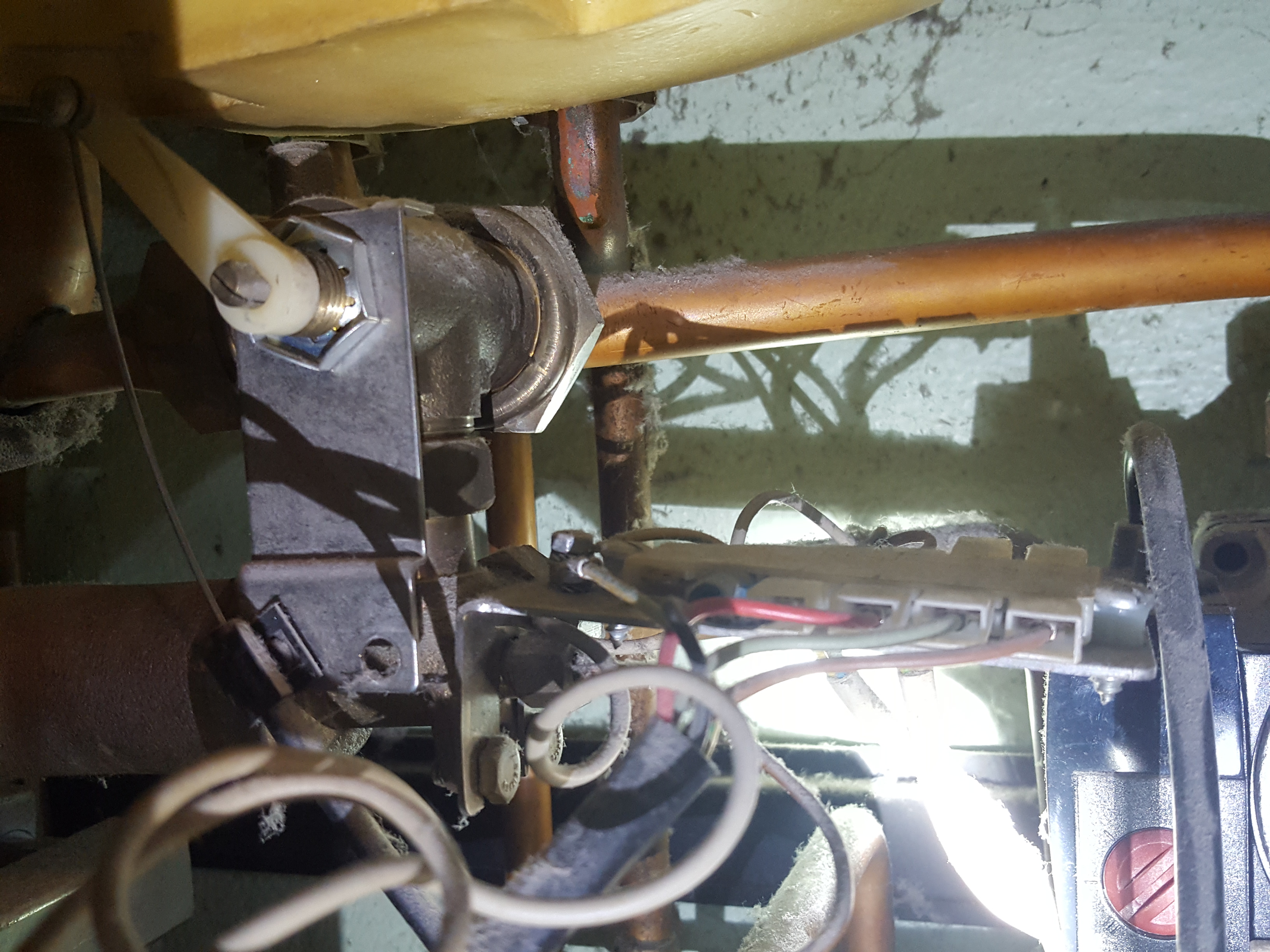

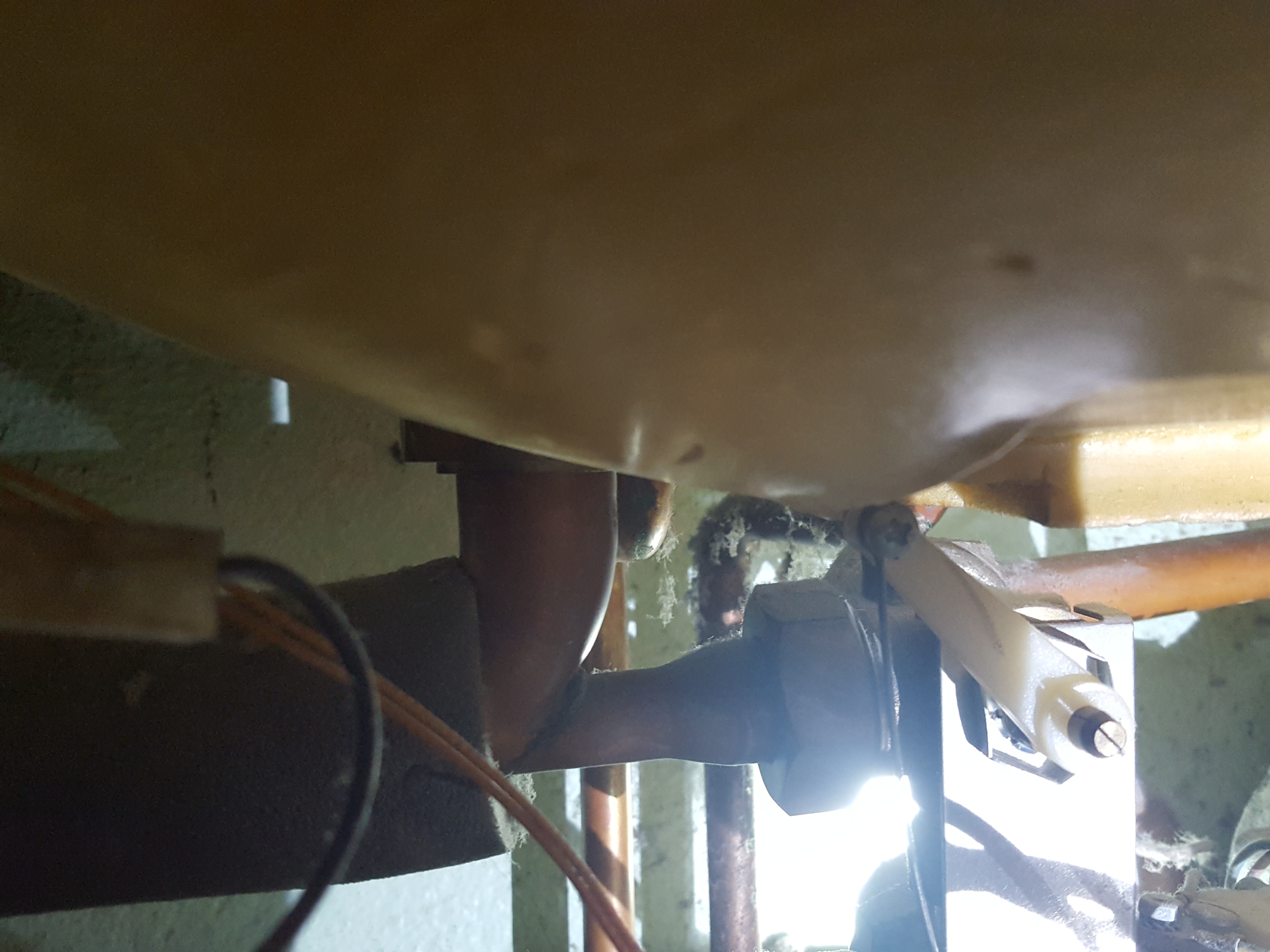

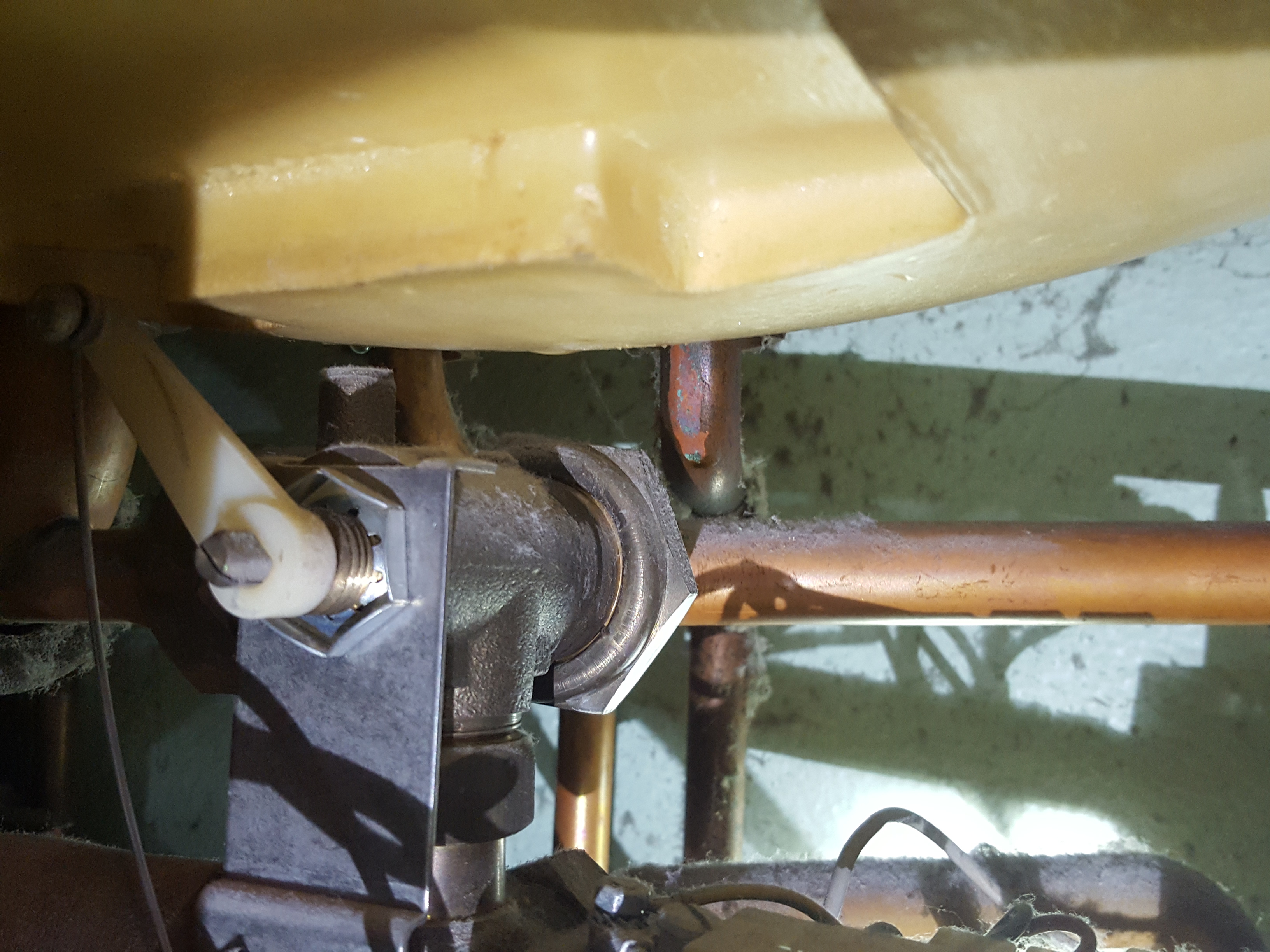

Mais tous les raccords en dessous, au niveau de la vanne voies, la, ca me fiche les pétoches ! J'ai l impression que le  ballon n'est pas maintenu par ailleurs

8

Re : Netoyage FRISQUET HYDROCONFORT GAZ 80l modele 1991-94

Pour ma part je ne connais pas comment est monté ce modele mais je pense bien que le ballon doit être monté sur la structure de la chaudière, soit avec des vis, soit il est juste enfiché avec une sécurité pour le maintenir en place.

Essayez de regardez au dessus si vous voyez quelque chose, si vous ne trouvez pas comment ça se démonte, dans ce cas il faudra partir sur votre idée de base, soit démonter la totalité.

A moins de démonter les pièces craignant l'humidité et le faire directement sur place si vous cette possibilité.
