Sujet : FRISQUET Hydroconfort 80/459 Panne chauffage

Bonjour à tous,

15 jours en panne sans solution, malgré la visite d'un chauffagiste !!!
Je possède une FRISQUET Hydroconfort 80/450 de 1998 avec une RIF 2000 associée. Elle fonctionne parfaitement bien en sanitaire, mais ne démarre pas en mode chauffage.
J'ai remplacé, (pour diverses raisons), le vase d'expansion, les 2 circulateurs, le rob 3 voies, la grosse carte électronique, la petite carte électronique, la RIF 2000, le thermostat, et depuis elle ne démarre plus en mode chauffage, en mode sanitaire : RAS. Tous les tests PRO de la notice concernant les sondes sont RAS, sauf démarrage automatique du circulateur chauffage et du Rob 3 voies.
Le circulateur, le rob 3 voies, et le bloc gaz, ne démarrent pas et ne se mettent pas en marche...même si le thermostat est shunté.
J'ai un problème de Référence de la petite carte que j'ai remplacé, j'avais la Réf 440 353, mais lorsque je l'ai remplacée, on m'a vendu la Réf 440 387 comme interchangeable, or... elles ne sont PAS parfaitement visuellement identiques...
La 440 353 ne peut être en cause, c'est juste un circuit imprimé de base, sonné et testé... il n'a pas de composants.
J'ai un GROS doute sur le repérage de mes connexions entre la RIF 2000 et la carte Réf 440353 ou 440387 au niveau des 6 petits fils noirs. 4 fils concernent la RIF 2000, et 2 concernent le thermostat.
L'une ou l'autre carte ne dépanne pas la chaudière....
J'aurai besoin du schéma de raccordement ou des infos... pour le repérage entre les bornes nommées 123456 de la RIF et nommées "1234567" de la carte qui sont loin d'être clairs !!!!
Où se branchent ces 6 petits fils noirs qui viennent de la RIF 2000 sur la carte electronique de la chaudière ?????
Sur la petite carte electronique, ces six fils :
Deux fils concernent le Thermostat d'ambiance....mais lesquels ???? Les 4 autres concernent les bornes 4, 5, 6, et 7 de la carte....mais dans quel ordre ?????? Les 3 premiers contact servent au Rob 3 voies
Quelqu'un a-t-il un schéma de branchement entre la carte 440387, (ou 440353), et la RIF 2000 ?
Mes recherches sur Internet n'ont rien donné. Rien pas de shéma !!!
Le chauffagiste n'a pas été efficace ... Il m'a demandé si j'avais les shémas...
Merci à tous pour votre aide et coopération. Toute aide ou conseil est bienvenu
Amicalement.
Jean-Marc

2

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Pour ma part je ne pourrais pas vous aider, c'est dommage que j'ai jeté une RIF en parfait état de fonctionnement au mois de septembre dernier.

Sujets pièces jointes

Attachment icône MONTAGE RIF 2000.pdf 2.28 mb, 216 téléchargements depuis. 16-02-2022

3

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Bonjour Dani,

Merci pour votre réponse !!!!
J'ai trouvé une RIF sur LBC, et je l'ai remplacé...pas de changement.
Bien reçu votre documentation....que j'avais déjà...à force de chercher une solution.
Malheureusement la doc ne donne pas les connections exactes pour relier la RIF 2000 et la carte F3AA40377.
Même chez Frisquet, joint par téléphone, ils ne peuvent pas m'aider sur ces branchements.

Merci en tout cas de m'avoir répondu.
Amicalement,
Jean-Marc

Sujets pièces jointes

F3AA40377 Bis.jpg, 915.49 kb, 2000 x 1500
F3AA40377 Bis.jpg 915.49 kb, 108 téléchargements depuis. 16-02-2022

4

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Ci joint les connections de la RIF 2000 qui doivent se raccorder à la carte....mais quels sont les connections exactes ?????

Je remercie tout ceux qui pourraient m'aider !
Amicalement,
jm

5

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

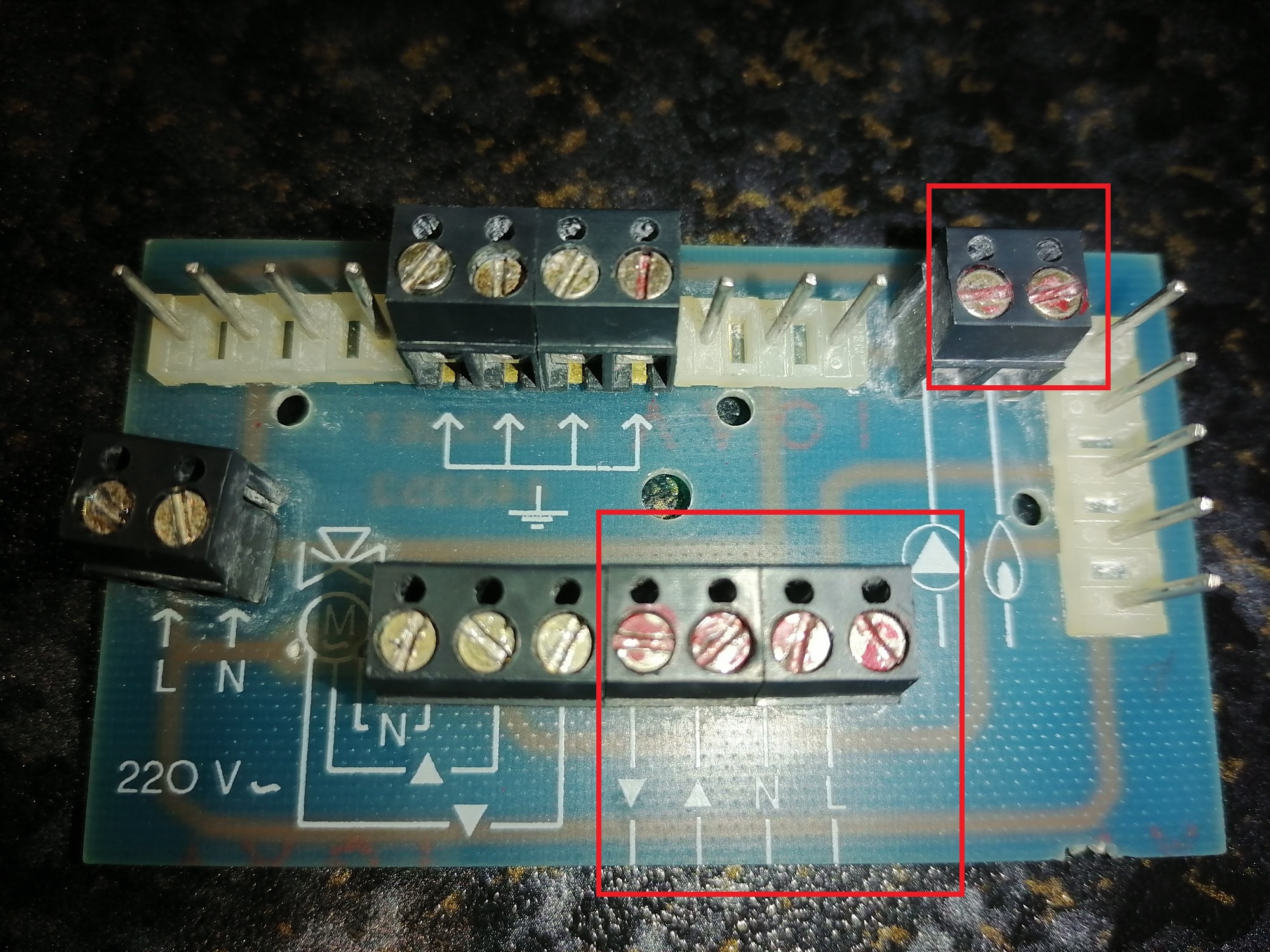

Moi je brancherais comme il suit.

Connecteur haut a droite → De gauche a droite

  • Fil de phase allant au circulateur.

  • Fil de phase allant au bloc au bruleur

Connecteur central bas de droite a gauche.

  • L= alimentation de la barrete de distribution avec phase

  • N = Alimentation de la barrete de distributions avec le fil Neutre

  • Fleche haute = ouverture de la vanne permettant a l'eau d'aller au circuit de chauffage

  • Fleche basse =  Fermeture de la vanne pour couper le chauffage.

Les borniers de gauche non encadrés, correspondent a la vanne trois voies destinés au plancher chauffant.

Connecteur gauche

Alimentation générale

  • N = Neutre

  • L = Ligne


Connecteur haut a gauche.

  • Terre = Tous les fils de terre doivent etre connectés ici

6

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Bonjour Dani,

Merci pour votre aide....je regarde tout cela et je reviens vers vous dès que possible !!!
Mon problème réside aussi sur le fait que je ne sais pas à quoi correspondent les 6 bornes de la RIF 2000 qui doivent se connecter sur la carte...........

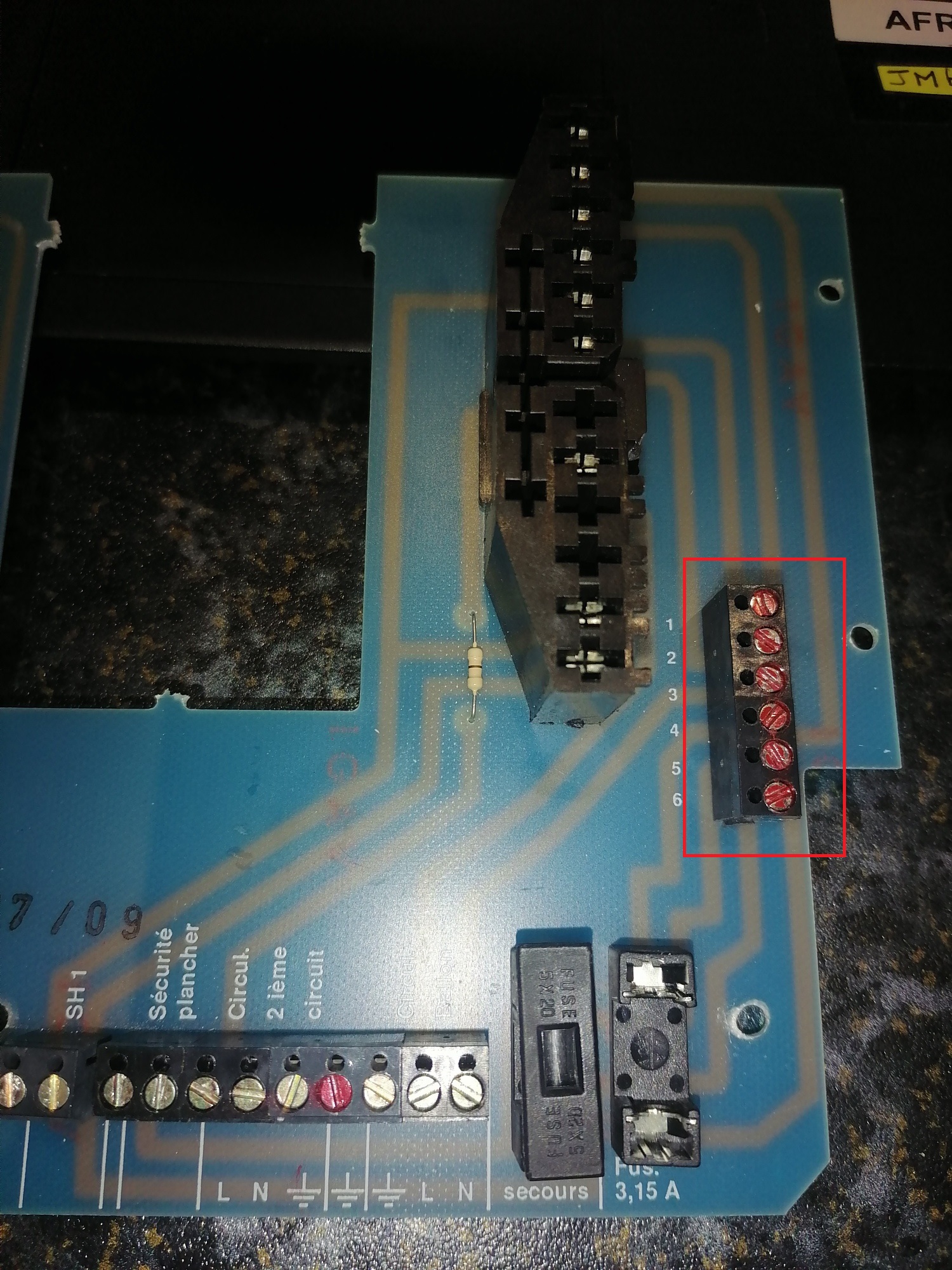

Photo ci-jointe de la RIF remplacée avec les sorties 123456 qui me sont inconnues

Amicalement,
Jean-Marc

Sujets pièces jointes

RIF 2000 branchements Bis.jpg, 886.65 kb, 1500 x 2000
RIF 2000 branchements Bis.jpg 886.65 kb, 117 téléchargements depuis. 16-02-2022

7

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Le connecteur est enfichable, cela veut dire que la Régulation vient s'enficher dessus, en regardant de plus prés la régul peut etre on arriverais a déterminer a quoi correspond chaque broche.

8

Re : FRISQUET Hydroconfort 80/459 Panne chauffage

Bonjour
Avez vous trouvé une solution à votre souci de raccordement ? J ai exactement le même problème chez moi et sur le net on trouve peu d informations. Merci beaucoup. Cordialement
