Sujet : Evacuation eaux usées

Bonjour,

Bonne année 2020 à tous avant de commencer!

Je suis en train de faire rénover un appartement et notamment la salle de bain. Je suis complètement novice en plomberie.

Mon chef de chantier a branché sur le même tuyau d'évacuation des eaux usées lavabo, douche et lave-linge (le lave-linge étant au point le plus bas, le lavabo au plus haut). Or en allumant l'eau de la douche et du lavabo, on voit que l'eau du lavabo remonte dans la douche. Idem quand la machine à laver tourne en même temps que la douche fonctionne, de l'eau remonte dans la douche.
En me renseignant sur les normes en la matière, il semblerait que la norme DTU 6010 indique que dans ce cas, il aurait fallu brancher les éléments sur plusieurs conduits d'évacuation.

J'aimerais avoir l'avis de spécialistes à ce sujet s'il vous plait.
Qu'en pensez-vous?
Merci d'avance!

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Evacuation eaux usées

Bonjour,

Votre demande ne saurait aboutir à une réponse sensée sans un schéma.

Votre discours et votre analyse du DTU ne sont valides que pour la ligne d'évacuation horizontale.

3 Dernière modification par Gcaz (02-01-2020 08:49:16)

Re : Evacuation eaux usées

Bonjour,

Merci de votre réponse.

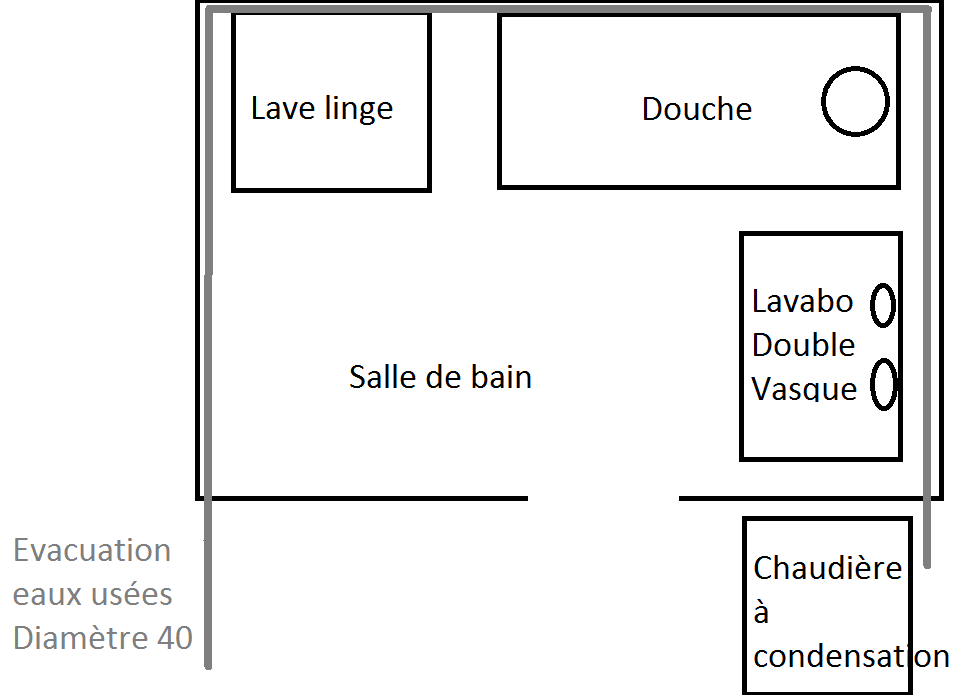

Voici un croquis de l'installation.
Tous les éléments sont dans la même pièce (+ chaudière à condensation dans un placard) et reliés par le même tuyau d'évacuation des eaux usées, en pvc diamètre 40.

Sujets pièces jointes

schéma sdb.png, 31.22 kb, 979 x 695
schéma sdb.png 31.22 kb, 86 téléchargements depuis. 02-01-2020

Re : Evacuation eaux usées

Bonjour,

Effectivement si vous avez tout ce parcours à l'horizontale sans une pente suffisante (ce que l'on peut imaginer au regard de l'emplacement de la douche par rapport à l'emplacement de la chute verticale, il aurait mieux valu (dans la mesure où c'était possible - mais était-ce possible? ) prévoir une évacuation pour la douche seule et une autre évacuation pour groupe de sécurité chaudière,  MàL et ensemble lavabo.

5

Re : Evacuation eaux usées

protestant90 a écrit:

Bonjour,

Effectivement si vous avez tout ce parcours à l'horizontale sans une pente suffisante (ce que l'on peut imaginer au regard de l'emplacement de la douche par rapport à l'emplacement de la chute verticale, il aurait mieux valu (dans la mesure où c'était possible - mais était-ce possible? ) prévoir une évacuation pour la douche seule et une autre évacuation pour groupe de sécurité chaudière,  MàL et ensemble lavabo.

Merci pour votre réponse.
Si je comprends bien la double évacuation est recommandée mais pas obligatoire?
Comment faire pour éviter des remontées dans le cadre du système actuel?

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Evacuation eaux usées

Bonjour,

Il existe sur les évacuations des clapets anti-retour.

Une autre solution aurait consisté à allonger (dans la mesure où c'était possible) l'évacuation de la douche après siphon avant qu'elle ne rejoigne la canalisation générale.

L'utilisation de culottes à 67° facilite aussi l'évacuation.

Enfin il était possible de démarrer avec une évacuation en Ø 30 pour passer en Ø 40 à la liaison douche puis en Ø 50 à la liaison machine à laver.

Mais surtout respecter une pente suffisante.

7 Dernière modification par Darius (03-01-2020 11:21:04)

Re : Evacuation eaux usées

Bonjour.

Un receveur de douche doit toujours Etre évacué individuellement, sauf s'il est le dernier élément de la ligne horizontale.

Dans votre cas, j'imagine que la chute verticale ou point d’égout se trouve du coté droit, si tel est la cas vous auriez du faire comme ceci:

Partir du point de chute en utilisant du PVC Ø50
Placer un té sur ce collecteur pour récupérer le lavabo
Placer un second té pour récupérer la Machine a laver
Puis enfin récupérer la douche, en réduisant du 50 au 40 au dernier moment juste avant le branchement de la douche.

Tel que vous décrivez l'installation, ça me laisse croire que votre évacuation est partiellement obstrué en avale (vers la chaudière ou plus loin) et n'évacue pas la totalité du débit de la ML.

8

Re : Evacuation eaux usées

Darius a écrit:

Bonjour.

Un receveur de douche doit toujours Etre évacué individuellement, sauf s'il est le dernier élément de la ligne horizontale.

Dans votre cas, j'imagine que la chute verticale ou point d’égout se trouve du coté droit, si tel est la cas vous auriez du faire comme ceci:

Partir du point de chute en utilisant du PVC Ø50
Placer un té sur ce collecteur pour récupérer le lavabo
Placer un second té pour récupérer la Machine a laver
Puis enfin récupérer la douche, en réduisant du 50 au 40 au dernier moment juste avant le branchement de la douche.

Tel que vous décrivez l'installation, ça me laisse croire que votre évacuation est partiellement obstrué en avale (vers la chaudière ou plus loin) et n'évacue pas la totalité du débit de la ML.

Bonjour,

La chute verticale est à gauche.
La chaudière est le point le plus en amont, la machine à laver le plus en aval.

Maintenant que tout est posé que pouvons-nous faire pour que ça évacue bien? Il faut tout casser?

9

Re : Evacuation eaux usées

Si le lavabo remonte aussi dans la douche, c'est que il y a un vrais problème dans le branchement de la chute soit dans la chute elle même et dans ce cas il faut curer toute la canalisation en aval de votre installation.

Si  seulement la machine a laver remonte dans la douche, c'est que la canalisation en aval a du mal a évacuer le débit de la machine et il faudrait curer aussi.

Vous pouvez faire les choses suivantes pour rémédier.

1) Remplacer un morceau de tuyau par du 50 entre le siphon de ML et la chute, cela permettrais de voir ce qui se passe au niveau du branchement sur la chute il n'est pas impossible qu'il y ai un problème au niveau du branchement en particulier si vous avez utilisé du ciment prompt sans boucher le fond de joint.

2) Il est possible aussi de couper entre la machine a laver et la douche pour poser un clapet anti-retour.

Personnellement, j'opterais par la première solution qui et une vraie réparation et permets d'obtenir une installation d'avantage normalisé avec une évacuation en 50...

La seconde solution est plus axé colmatage, car si le problème existe au niveau de la liaison avec la chute, ça va s'aggraver au fil du temps et l'eau finira par déborder par le siphon de ML

Re : Evacuation eaux usées

Bonjour,

Je confirme l'analyse et la solution de Darius.

Le clapet anti retour est un pis aller qui posera problème à brève échéance (poils qui se coincent dans la balle : nécessité d'utiliser un déboucheur et tout le toutim) .

Et en principe on est parti pour au moins vingt ans de fonctionnement rationnel ou avec des emmer....... mensuels.
