Sujet : Circulateur d'eau chaude sanitaire

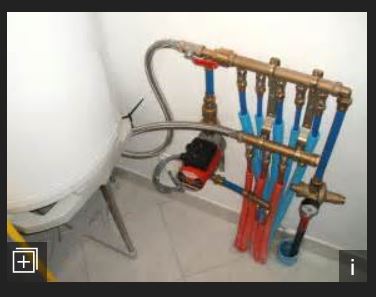

Bonjour à tous j'ai besoin d'aide pour mon montage de circulateur d'eau chaude sanitaire qui ne fonctionne pas. Pouvez-vous m'aider grâce à la photo. J'ai pris le schéma sur le net mais j'ai l'impression qu'elle n'arrive pas à"pousser" l'eau dans le chauffe eau. Merci d'avance.

Sujets pièces jointes

IMG_20171112_164304.jpg, 1.34 mb, 2048 x 1536
IMG_20171112_164304.jpg 1.34 mb, 922 téléchargements depuis. 12-11-2017

IMG_20171112_164802.jpg, 1.29 mb, 1536 x 2048
IMG_20171112_164802.jpg 1.29 mb, 698 téléchargements depuis. 12-11-2017

Re : Circulateur d'eau chaude sanitaire

Salut.

visiblement je êtes tombé sur le mauvais schéma, aucun schéma sur ce site ne représente l'installation telle que vous l'avez, pourtant il existe sur  ce forum plusieurs dizaine de schémas différents.

En premier lieu je résume votre installation.

L'eau du retour de la boucle arrive par le tuyau en PER rouge puis est relié au circulateur pour être ensuite injecté sur l'arrivée d'eau froide. Je vous montre les anomalies après vous corrigez si vous le désirez.

1) L'eau du bouclage ne peut pas passer par le groupe de sécurité, ni dans le réducteur de pression, il vous faut demonter le groupe et poser un té entre le groupe et le ballon pour injecter l'eau du bouclage.

2) Le circulateur ne peu en aucun cas aspirer l'eau depuis le haut vers le bas, il faut impérativement que l'eau circule du bas vers le haut.
3) Il vous manque une vanne entre le flexible et le circulateur.
4) Entre le circulateur et l'entrée du ballon vous devez poser un clapet anti-retour  qui empêchera l'eau froide de revenir sur le bouclage en sens inverse. Nous conseillons un clapet anti-retour a battant qui doit être pose en position horizontale car les clapet a ressort provoquent une perte de charge trop importante et souvent les circulateur n'ont pas assez de force pour les ouvrir.

Corrigez deja ces points
Schéma ici: https://plombiers-reunis.com/guides/le- … taire.html

Re : Circulateur d'eau chaude sanitaire

Bonsoir,

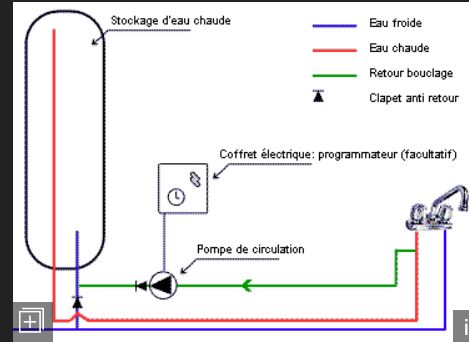

Tout d'abord merci bcp pour votre réponse aussi rapide. J'ai mis les photos dont je me suis inspiré. Pour répondre à vos recommandations que je vais évidemment suivre:

1° j'ai bien compris pour le groupe sécurité.
2° le circulateur est monté dans le bon sens, il faut donc que je me débrouille pour qu'il soit dans l'autre sens mais pourquoi ?

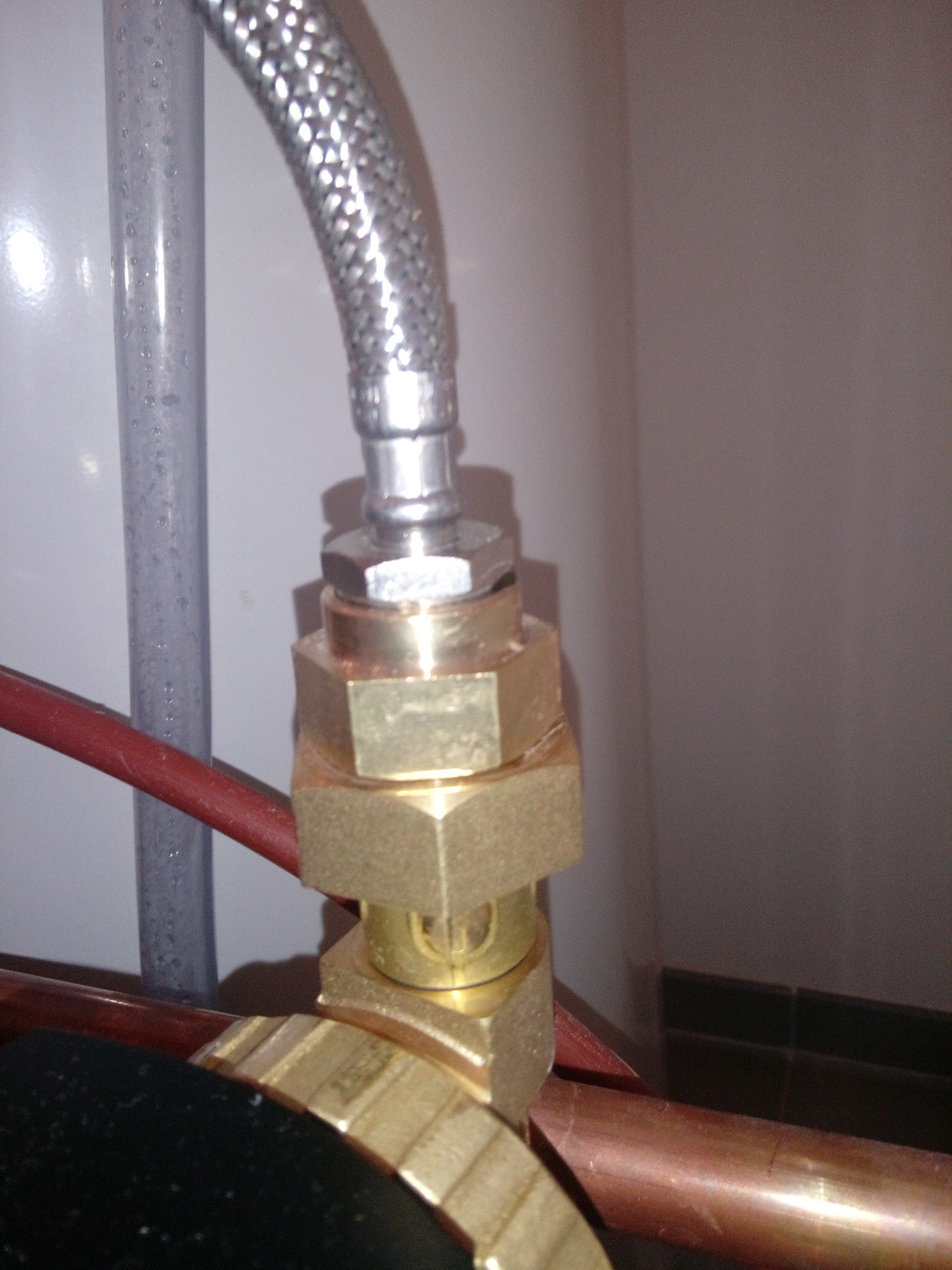

3°en fait le circulateur a une vis d'arrêt (voir photo) qui joue le rôle de vanne...

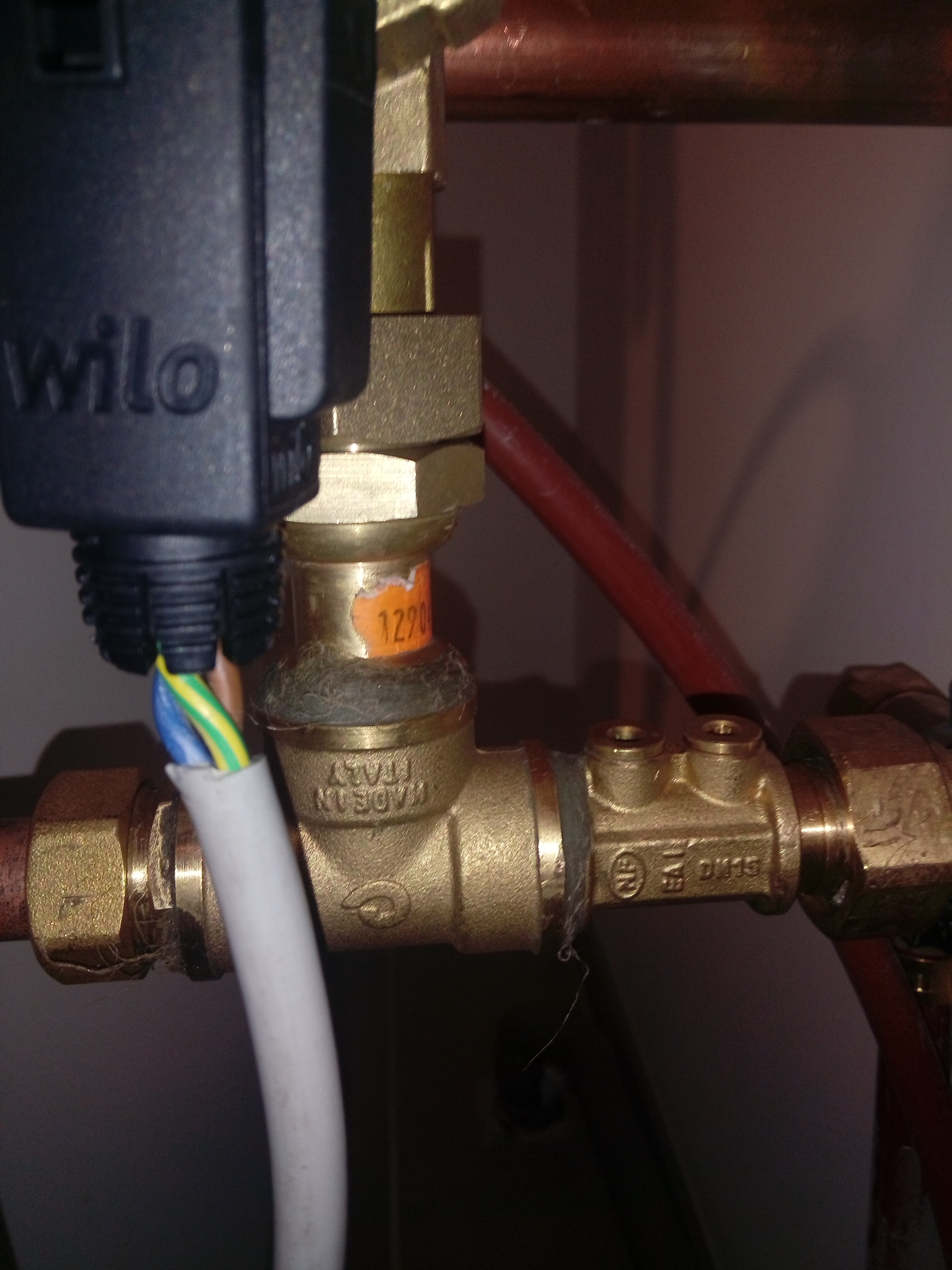

4° le circulateur est monté en usine avec un clapet anti retour et j'en ai mis un autre comme vous le conseillez... (voir photo)

Donc pour résumé, je garde mon installation en la déplaçant après le groupe sécurité et ça devrait fonctionner ???
Merci d'avance.

Sujets pièces jointes

Capture.JPG, 23.42 kb, 376 x 297
Capture.JPG 23.42 kb, 740 téléchargements depuis. 13-11-2017

Capture1.JPG, 30.42 kb, 469 x 342
Capture1.JPG 30.42 kb, 440 téléchargements depuis. 13-11-2017

Re : Circulateur d'eau chaude sanitaire

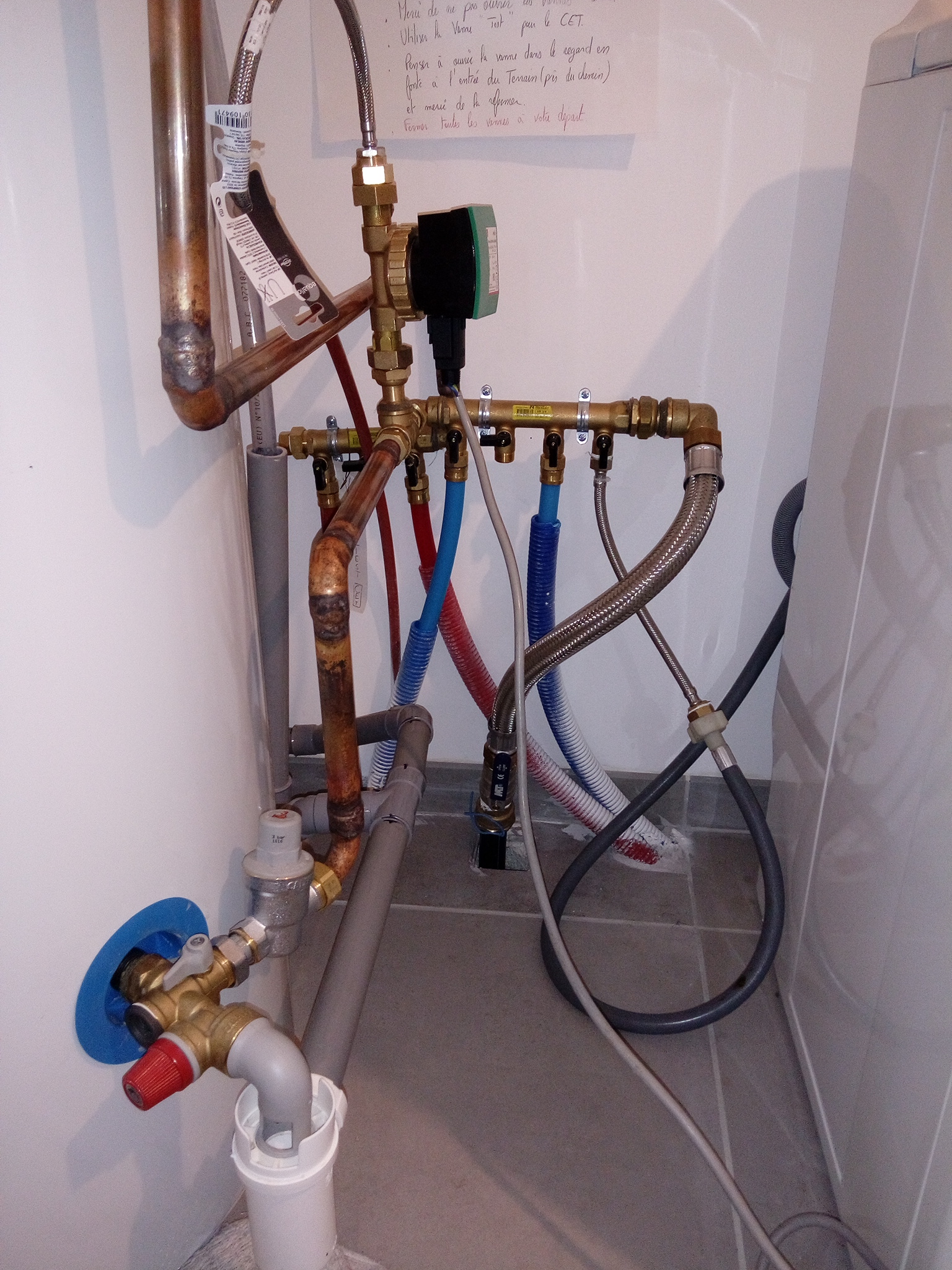

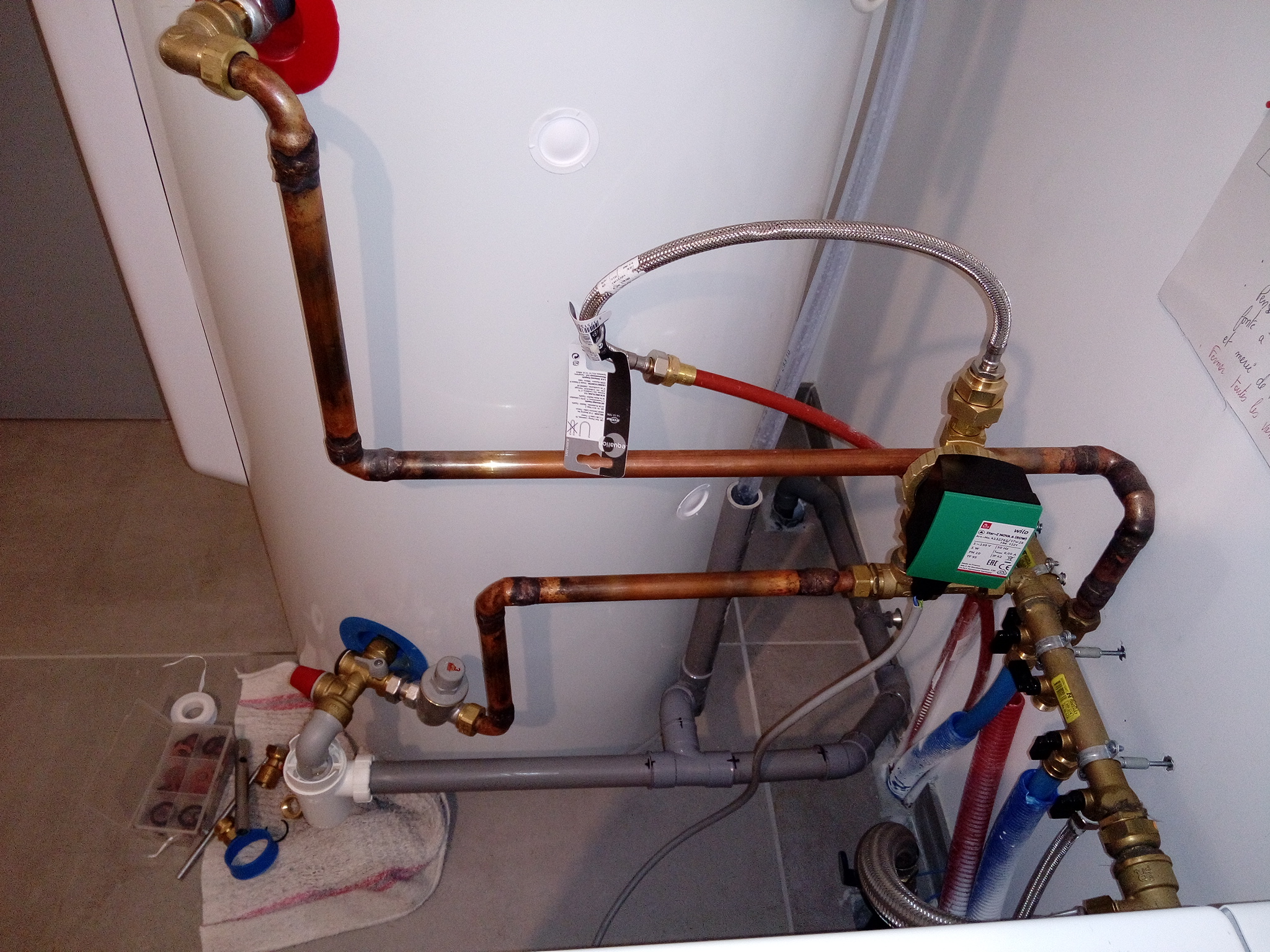

les autres photos

Sujets pièces jointes

2017-11-13 07.17.02.jpg, 1.14 mb, 1536 x 2048
2017-11-13 07.17.02.jpg 1.14 mb, 360 téléchargements depuis. 13-11-2017

2017-11-13 07.17.15.jpg, 962.24 kb, 1536 x 2048
2017-11-13 07.17.15.jpg 962.24 kb, 380 téléchargements depuis. 13-11-2017

Re : Circulateur d'eau chaude sanitaire

Il est conseillé que la pompe aspire du bas pour refouler vers le haut, ça fonctionne mieux ou alors en position horizontale avec l'axe en position horizontale aussi.

Le clapet anti-retour dois être sur le bouclage après la pompe, certaines pompes n’ont pas assez de force pour ouvrir les clapets a ressort.
