Salut.
visiblement je êtes tombé sur le mauvais schéma, aucun schéma sur ce site ne représente l'installation telle que vous l'avez, pourtant il existe sur ce forum plusieurs dizaine de schémas différents.

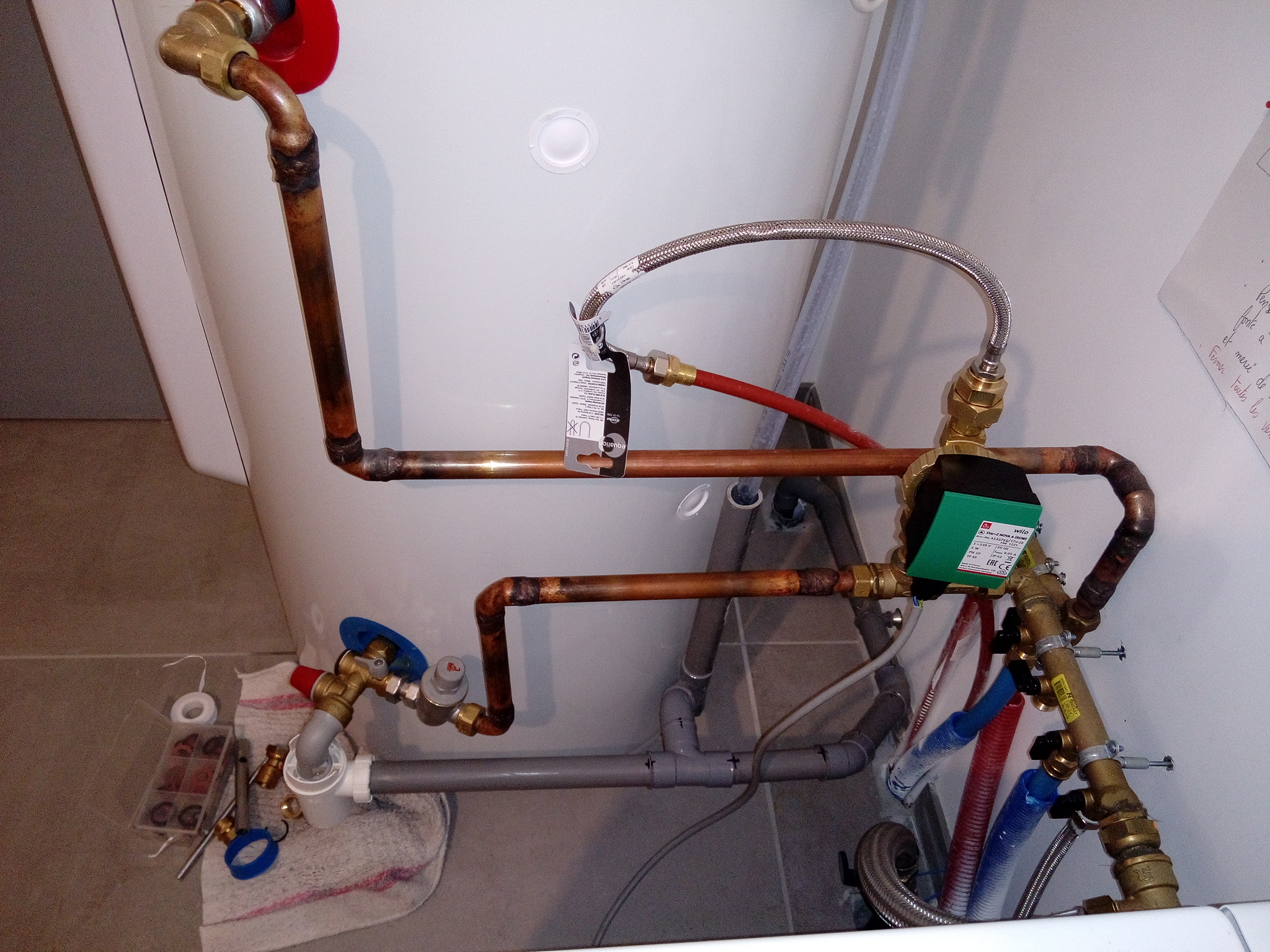

En premier lieu je résume votre installation.
L'eau du retour de la boucle arrive par le tuyau en PER rouge puis est relié au circulateur pour être ensuite injecté sur l'arrivée d'eau froide. Je vous montre les anomalies après vous corrigez si vous le désirez.
1) L'eau du bouclage ne peut pas passer par le groupe de sécurité, ni dans le réducteur de pression, il vous faut demonter le groupe et poser un té entre le groupe et le ballon pour injecter l'eau du bouclage.
2) Le circulateur ne peu en aucun cas aspirer l'eau depuis le haut vers le bas, il faut impérativement que l'eau circule du bas vers le haut.

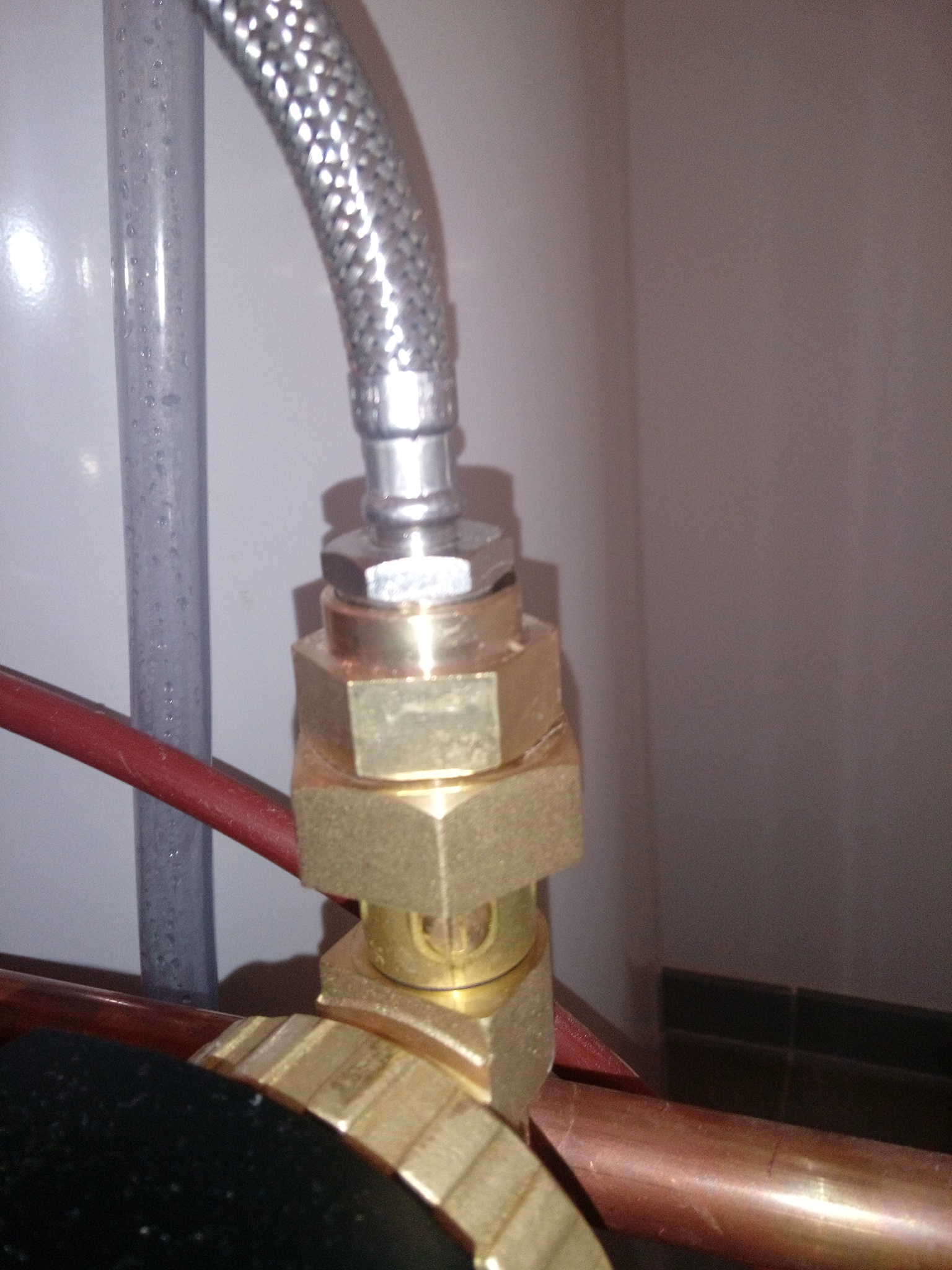

3) Il vous manque une vanne entre le flexible et le circulateur.
4) Entre le circulateur et l'entrée du ballon vous devez poser un clapet anti-retour qui empêchera l'eau froide de revenir sur le bouclage en sens inverse. Nous conseillons un clapet anti-retour a battant qui doit être pose en position horizontale car les clapet a ressort provoquent une perte de charge trop importante et souvent les circulateur n'ont pas assez de force pour les ouvrir.
Corrigez deja ces points
Schéma ici: https://plombiers-reunis.com/guides/le- … taire.html
