Sujet : Alimentation gaz PTGE - 6 logements collectifs

Bonjour à tous,


Je vais réaliser des branchements gaz pour 6 appartements.
Le soucis c'est que je ne sais pas trop où passer les branchement individuels (il est impossible de passer dans les espaces communs, trop étroit) et que ceux ci ne doivent pas passer dans des locaux autre que ceux désservis d'après la norme (?).
Un conseillé GRDF est passé sur le chantier et m'a dit que le mieux était de poser un compteur 6 départs type PTGE et ensuite faire un départ de 6 branchements individuels.
Le contrôle GRDF portera sur le PTGE uniquement, pour les 6 branchements individuels ce sera du ressort de Qualigaz comme pour un branchement de maison individuelle.
Malheureusement le conseillé n'avait pas d'information sur les branchements individuels.


Voilà ce que je compte faire, pouvez vous me donner votre avis/solutions alternatives avant de me lancer dans l'installation et l'achat de tous les matériaux?


- 2 branchements seraient en cuivre Wicu pour les 2 logements du RDC (sous gaine PTC lorsque entérré et sous la dalle béton en intérieur)
- Les 4 autres qui desservent 2 logements au niveau R+1 et 2 autres au niveau R+2 passeraient en extérieur car impossible dans l'espace commun.
Ces tuyaux en extérieurs seraient en PE 80 de 20mm intérieur sous filet avertisseur  (lorsque enterrés) et en acier (sous gaine ventilée jusqu'a 2m de hauteur) pour la remontée des murs.


Voici les plans, c'est plus parlant wink

Merci d'avance,


Fred

Sujets pièces jointes

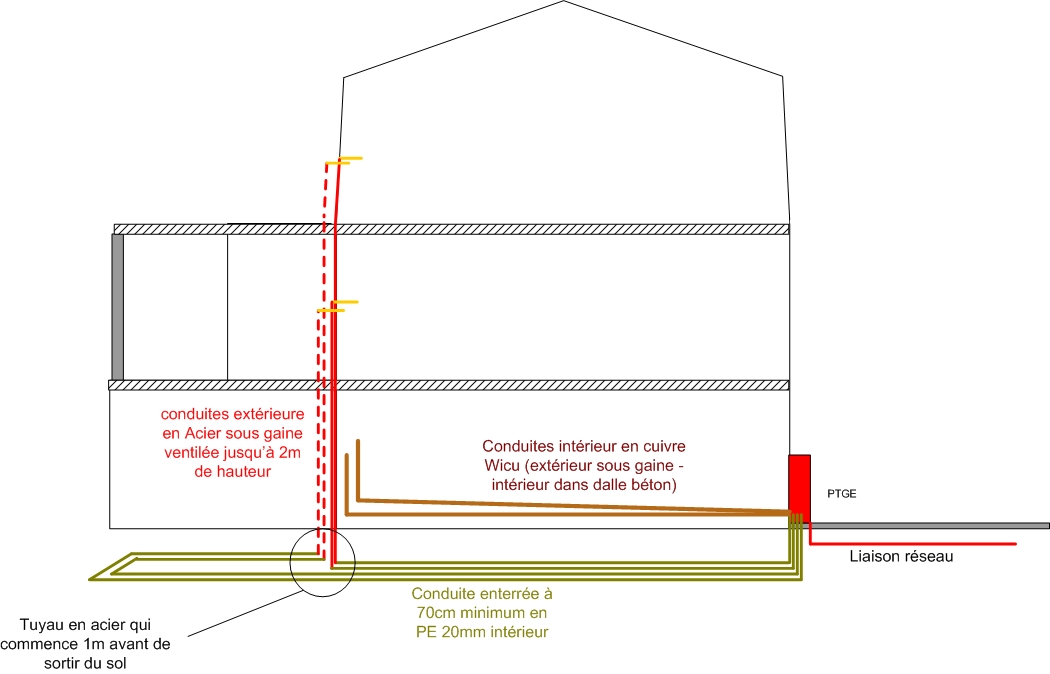

Schéma plan Profil PTGE.jpg, 155.76 kb, 1050 x 674
Schéma plan Profil PTGE.jpg 155.76 kb, 572 téléchargements depuis. 31-01-2013

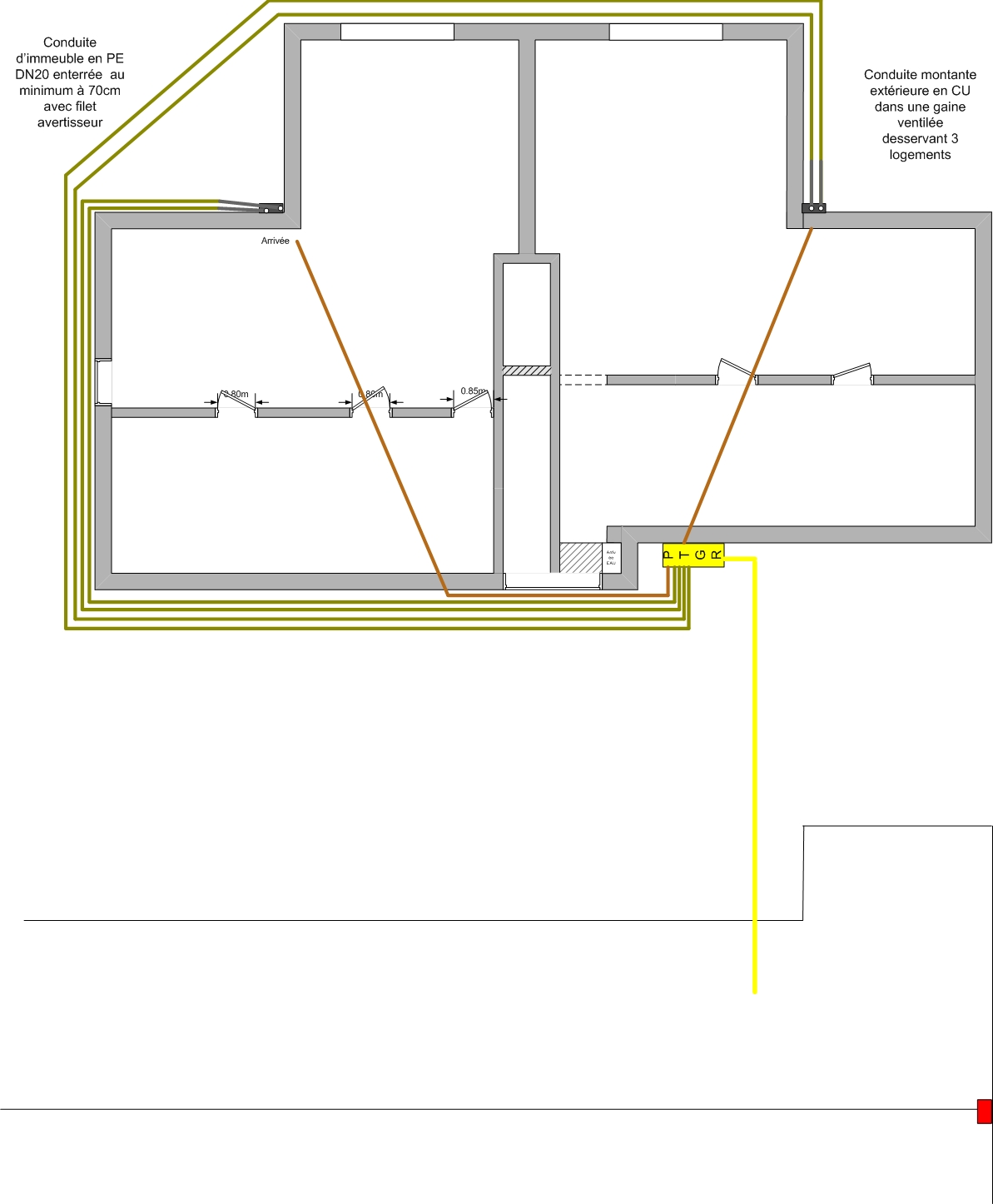

Schéma plan PTGE.jpg, 194.94 kb, 1193 x 1446
Schéma plan PTGE.jpg 194.94 kb, 366 téléchargements depuis. 31-01-2013

2 Dernière modification par El-Homari (31-01-2013 19:29:54)

Re : Alimentation gaz PTGE - 6 logements collectifs

Bonjour Fredo59.

En ce qui me concerne je ne possède pas les connaissances suffisantes  sur les installations gaz, donc je ne prononce pas, je n'ai pas envie de vous induire en erreur.

Il existe une documentation édité par gaz de france concernant les installations gaz, je vais essayer de la trouver et je vous la poste si je la trouve dans ma bibliothèque de PDFS.

EDIT=

Voici le lien ou j'ai ajouté ces documents qui vous aideront mieux que moi.
https://plombiers-reunis.com/post7271.html#p7271
